公布日：2023.06.27
申請日：2023.02.27
分類號：B01D21/06(2006.01)I;B01D21/26(2006.01)I;B01D21/28(2006.01)I;B01D21/00(2006.01)I
摘要
本發明涉及用于污水處理凈化的曝氣沉砂裝置領域，提供了一種用于污水處理凈化的曝氣沉砂池，包括池體，所述池體的底部沿長度方向設置有坡度，所述池體的底部開設有集砂槽，所述集砂槽的底部設置有吸砂管，所述池體上沿長度方向設置有導軌，所述導軌上安裝有可移動的移動行車，所述移動行車的一側轉動安裝有刮泥板，所述移動行車的另一側轉動安裝有清潔組件，所述池體的側壁上沿長度方向安裝有導氣管，所述導氣管上均勻安裝有若干組曝氣組件。本發明通過在池體內加入曝氣組件，使砂粒互相摩擦并承受曝氣的剪切力，去除砂粒上附著的有機污染物，保證了曝氣沉砂池的處理效果。
權利要求書

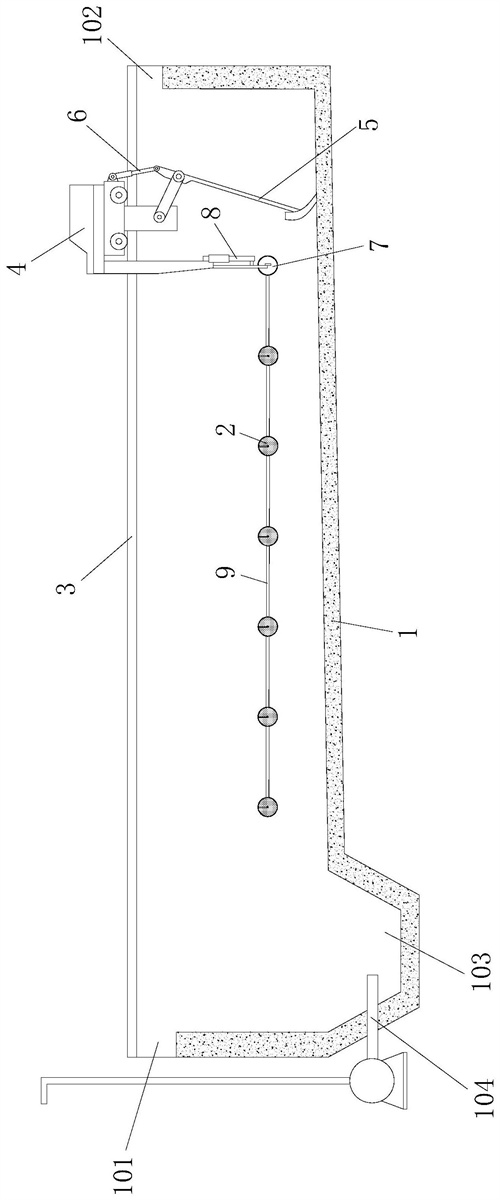

1.一種用于污水處理凈化的曝氣沉砂池，其特征在于：包括池體，所述池體具有進水口與出水口，所述池體的底部沿長度方向設置有坡度，所述池體的底部開設有沿寬度方向設置的集砂槽，所述集砂槽位于池體底部坡度最小的一側，所述集砂槽的底部設置有吸砂管，所述池體上沿長度方向設置有導軌，所述導軌上安裝有可移動的移動行車，所述移動行車的一側轉動安裝有刮泥板，所述刮泥板上連接固定有第一驅動裝置，所述第一驅動裝置固定安裝于移動行車上，所述第一驅動裝置可驅動刮泥板旋轉抵觸于池體的底部，所述移動行車的另一側轉動安裝有清潔組件，所述清潔組件上連接固定有第二驅動裝置，所述第二驅動裝置固定安裝于移動行車上，所述池體的側壁上沿長度方向安裝有導氣管，所述導氣管上均勻安裝有若干組曝氣組件，所述第二驅動裝置可驅動清潔組件旋轉覆蓋曝氣組件，并對曝氣組件進行清潔。
2.根據權利要求1所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述曝氣組件包括底盤，所述底盤安裝于導氣管上，所述底盤內設置有連接氣道，所述底盤的上端開設有凹槽，所述凹槽的上端固定安裝有氣盤，所述氣盤上開設有通孔，所述凹槽內固定裝設有彈性支架，所述彈性支架上固定安裝有密封塊，所述彈性支架的彈力推動密封塊插接于連接氣道內。
3.根據權利要求2所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述底盤的外壁上轉動安裝有轉動支架，所述轉動支架下端固定安裝有清潔刮板，所述清潔刮板的下端抵觸于氣盤的上端面。
4.根據權利要求3所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述清潔刮板的下部呈圓弧形。
5.根據權利要求3所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述底盤的下端設置有向下延伸的連接管，所述連接管的外壁上套裝有定位環，所述轉動支架的下部設置有轉動環，所述轉動環轉動套裝于定位環的外壁上。
6.根據權利要求3所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述轉動支架上固定安裝有導桿，所述導桿的下端貫穿氣盤。
7.根據權利要求6所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述清潔組件件包括罩體，所述罩體內固定安裝有加料管，所述加料管的下端固定有若干噴頭。
8.根據權利要求7所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述清潔組件還包括主動軸，所述主動軸沿豎向貫穿罩體，并延伸至罩體內，所述主動軸的下端固定有驅動塊，所述主動軸的外壁上套裝有彈簧，所述彈簧的一端抵觸于驅動塊，所述彈簧的另一端抵觸于罩體的內壁，所述罩體上轉動安裝有主動齒輪，所述主動齒輪上設置有花鍵槽，所述主動軸通過花鍵連接的方式滑動插接于花鍵槽內，所述罩體上固定安裝有驅動電機，所述驅動電機的輸出軸上固定有驅動齒輪，所述驅動齒輪與主動齒輪相嚙合，所述導桿的上端開設有驅動槽，所述驅動塊與驅動槽相匹配。
9.根據權利要求8所述的用于污水處理凈化的曝氣沉砂池，其特征在于：所述罩體的上端還固定安裝有殼體，所述驅動電機固定于殼體上，所述驅動電機的輸出軸沿豎向貫穿殼體，所述外殼與罩體的上端面組合形成上一個保護腔，所述主動齒輪與驅動齒輪均位于這個保護腔內。
10.根據權利要求1所述的一種用于污水處理凈化的曝氣沉砂池使用方法，其特征在于，包括以下步驟：S1：當需要過濾時，污水通過進水口流入到池體內，移動行車朝向集砂槽移動，第一驅動裝置工作伸出，驅動刮泥板旋轉抵觸于池體的底部；S2：氣體通過導氣管進入到曝氣組件，后從曝氣組件上噴出，污水在池內呈螺旋狀前進，使砂�；ハ嗄Σ敛⒊惺芷貧獾募羟辛Γコ傲Ｉ细街挠袡C污染物；S3：一部分去處有機污染物的砂粒隨池體的坡度，流入到集砂槽內，另一部分通過刮泥板的移動，推入到集砂槽內；S4：吸砂管將集砂槽內的砂粒排出，進行下一步處理；S5：初級處理后的污水從出水口排出池體；S6：當需要清潔曝氣組件時，第一驅動裝置工作縮回，驅動刮泥板旋轉脫離于池體的底部，移動行車朝向遠離集砂槽移動，直至移動行車移動到設定位置，第二驅動裝置工作伸出，驅動清潔組件旋轉覆蓋曝氣組件，并對曝氣組件進行清潔，依次類推，完成對曝氣組件的清潔。
發明內容
本發明的目的在于提供一種用于污水處理凈化的曝氣沉砂池及其使用方法，以解決上述背景技術中提出曝氣裝置維護不便的問題。
為解決上述技術問題，本發明的技術方案是：
一種用于污水處理凈化的曝氣沉砂池及其使用方法，包括池體，所述池體具有進水口與出水口，所述池體的底部沿長度方向設置有坡度，所述池體的底部開設有沿寬度方向設置的集砂槽，所述集砂槽位于池體底部坡度最小的一側，所述集砂槽的底部設置有吸砂管，所述池體上沿長度方向設置有導軌，所述導軌上安裝有可移動的移動行車，所述移動行車的一側轉動安裝有刮泥板，所述刮泥板上連接固定有第一驅動裝置，所述第一驅動裝置固定安裝于移動行車上，所述第一驅動裝置可驅動刮泥板旋轉抵觸于池體的底部，所述移動行車的另一側轉動安裝有清潔組件，所述清潔組件上連接固定有第二驅動裝置，所述第二驅動裝置固定安裝于移動行車上，所述池體的側壁上沿長度方向安裝有導氣管，所述導氣管上均勻安裝有若干組曝氣組件，所述第二驅動裝置可驅動清潔組件旋轉覆蓋曝氣組件，并對曝氣組件進行清潔。
優選的，所述曝氣組件包括底盤，所述底盤安裝于導氣管上，所述底盤內設置有連接氣道，所述底盤的上端開設有凹槽，所述凹槽的上端固定安裝有氣盤，所述氣盤上開設有通孔，所述凹槽內固定裝設有彈性支架，所述彈性支架上固定安裝有密封塊，所述彈性支架的彈力推動密封塊插接于連接氣道內。
優選的，所述底盤的外壁上轉動安裝有轉動支架，所述轉動支架下端固定安裝有清潔刮板，所述清潔刮板的下端抵觸于氣盤的上端面。
優選的，所述清潔刮板的下部呈圓弧形。
優選的，所述底盤的下端設置有向下延伸的連接管，所述連接管的外壁上套裝有定位環，所述轉動支架的下部設置有轉動環，所述轉動環轉動套裝于定位環的外壁上。
優選的，所述轉動支架上固定安裝有導桿，所述導桿的下端貫穿氣盤。
優選的，所述清潔組件件包括罩體，所述罩體內固定安裝有加料管，所述加料管的下端固定有若干噴頭。
優選的，所述清潔組件還包括主動軸，所述主動軸沿豎向貫穿罩體，并延伸至罩體內，所述主動軸的下端固定有驅動塊，所述主動軸的外壁上套裝有彈簧，所述彈簧的一端抵觸于驅動塊，所述彈簧的另一端抵觸于罩體的內壁，所述罩體上轉動安裝有主動齒輪，所述主動齒輪上設置有花鍵槽，所述主動軸通過花鍵連接的方式滑動插接于花鍵槽內，所述罩體上固定安裝有驅動電機，所述驅動電機的輸出軸上固定有驅動齒輪，所述驅動齒輪與主動齒輪相嚙合，所述導桿的上端開設有驅動槽，所述驅動塊與驅動槽相匹配。
優選的，所述罩體的上端還固定安裝有殼體，所述驅動電機固定于殼體上，所述驅動電機的輸出軸沿豎向貫穿殼體，所述外殼與罩體的上端面組合形成上一個保護腔，所述主動齒輪與驅動齒輪均位于這個保護腔內。
10一種用于污水處理凈化的曝氣沉砂池的使用方法，包括以下步驟：
S1：當需要過濾時，污水通過進水口流入到池體內，移動行車朝向集砂槽移動，第一驅動裝置工作伸出，驅動刮泥板旋轉抵觸于池體的底部；
S2：氣體通過導氣管進入到曝氣組件，后從曝氣組件上噴出，污水在池內呈螺旋狀前進，使砂粒互相摩擦并承受曝氣的剪切力，去除砂粒上附著的有機污染物；
S3：一部分去處有機污染物的砂粒隨池體的坡度，流入到集砂槽內，另一部分通過刮泥板的移動，推入到集砂槽內；
S4：吸砂管將集砂槽內的砂粒排出，進行下一步處理；
S5：初級處理后的污水從出水口排出池體；
S6：當需要清潔曝氣組件時，第一驅動裝置工作縮回，驅動刮泥板旋轉脫離于池體的底部，移動行車朝向遠離集砂槽移動，直至移動行車移動到設定位置，第二驅動裝置工作伸出，驅動清潔組件旋轉覆蓋曝氣組件，并對曝氣組件進行清潔，依次類推，完成對曝氣組件的清潔。
與現有技術相比，本發明的技術方案具有以下優點：
本發明通過在池體內加入曝氣組件，使砂�；ハ嗄Σ敛⒊惺芷貧獾募羟辛�，去除砂粒上附著的有機污染物，保證了曝氣沉砂池的處理效果，同時在移動行車上加入清潔組件，利用移動行車復位的過程，對曝氣組件進行清潔，具有良好的清潔效果，大幅降低了停機維護的次數，節約了時間與使用成本。
（發明人：洪誠）
