公布日：2023.11.14

申請日：2023.09.19

分類號：C02F1/467(2023.01)I;C02F1/72(2023.01)I

摘要

本發明公開了強化鐵碳微電解污水處理裝置，包括依次相連的多個反應池；每?jī)蓚�(gè)相鄰的反應池之間均設有導流結構；第一個反應池靠近底部的側壁設有進水口；進水口通過進水管輸入污水；進水管通過從硫酸儲罐獲取硫酸與污水混合控制輸入第一個反應池的pH值；從第二個反應池開始，每一反應池均通過相應的支路管道與硫酸儲罐連接，通過從硫酸儲罐獲取硫酸使相應的反應池的pH值維持在制定范圍內；從第二個反應池開始，每一反應池靠近底部位置的側壁均通過相應的加藥口與加藥罐連接，從加藥罐獲取H2O2溶液；最后一個反應池靠近開口處設有排水口，內部在排水口的位置設有出水堰。本發明能將反應系統的pH值維持在最佳范圍，更好地保障微電解反應。

權利要求書

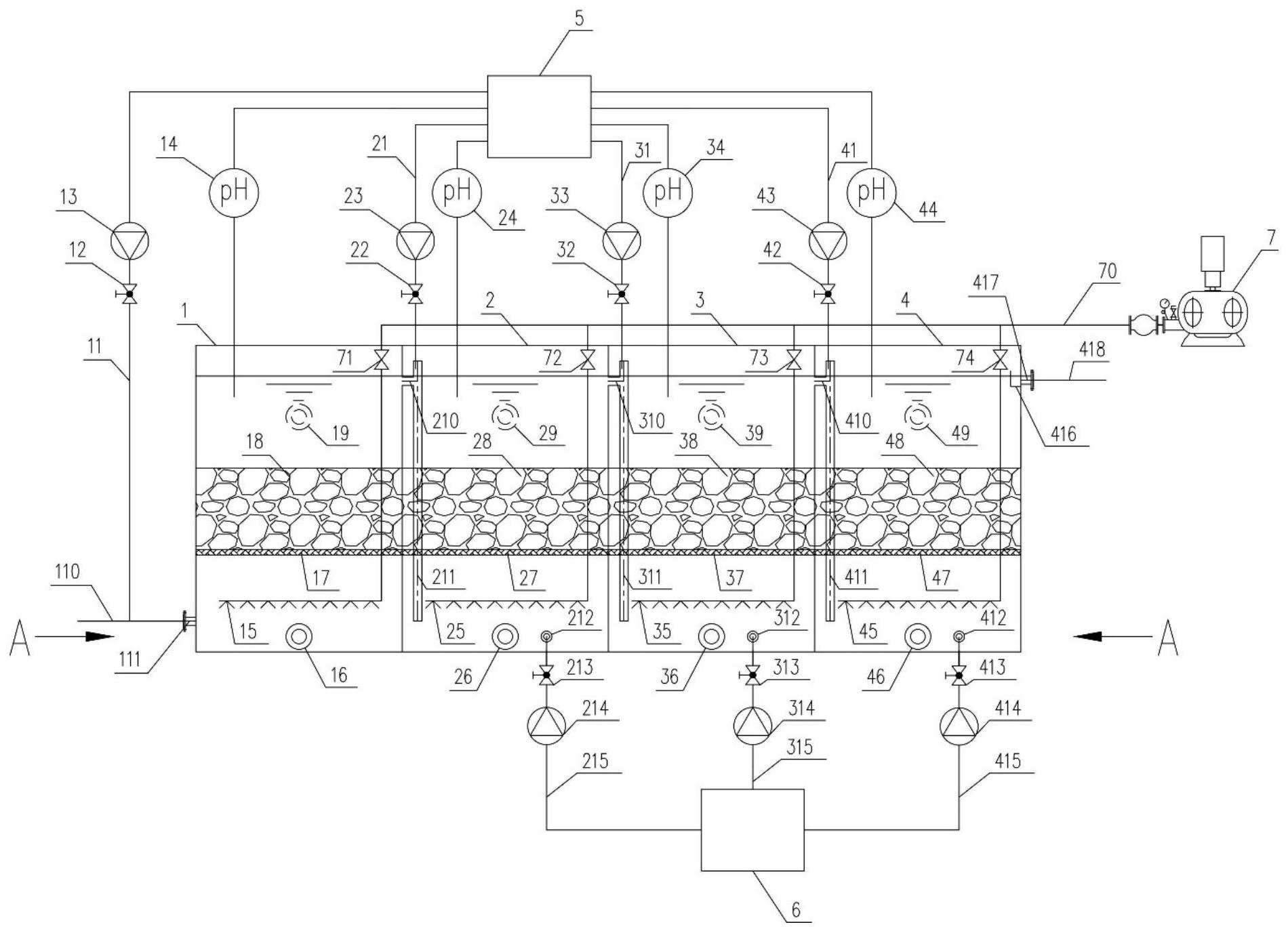

1.強化鐵碳微電解污水處理裝置，包括依次相連的多個反應池(1、2、3、4)；其特征在于：每一所述反應池(1、2、3、4)均為上方開口的容器，內部從下向上均依次設有布水布?xì)鈪^(qū)和鐵碳填料層；每?jī)蓚�(gè)相鄰的所述反應池(1、2、3、4)之間均設有導流結構，通過所述導流結構將前一所述反應池(1、2、3)靠近相應的所述開口處的污水引入下一個所述反應池(2、3、4)內靠近底部的位置；第一個所述反應池(1)靠近底部的側壁設有進水口(111)；所述進水口(111)通過進水管(110)輸入污水；所述進水管(110)通過第一支路管道(11)與硫酸儲罐(5)連接，通過從所述硫酸儲罐(5)獲取硫酸與所述污水混合控制輸入第一個所述反應池(1)的pH值，使第一個所述反應池(1)的pH值維持在3至4；從第二個所述反應池(2)開始，每一所述反應池(2、3、4)均通過相應的所述支路管道(21、31、41)與硫酸儲罐(5)連接，通過從所述硫酸儲罐(5)獲取硫酸使相應的所述反應池(2、3、4)的pH值維持在指定范圍內；從第二個所述反應池(2)開始，每一所述反應池(2、3、4)靠近底部位置的側壁均通過相應的加藥口(212、312、412)與加藥罐(6)連接，從所述加藥罐(6)獲取H2O2溶液；最后一個所述反應池(4)在靠近開口處的側壁設有排水口(417)，并通過所述排水口(417)與排水管(418)連接，內部在對應所述排水口(417)的位置設有出水堰(417)。

2.根據權利要求1所述的強化鐵碳微電解污水處理裝置，其特征在于，包括四個所述反應池(1、2、3、4)。

3.根據權利要求2所述的強化鐵碳微電解污水處理裝置，其特征在于，第一所述支路管道(11)設有第一硫酸隔膜泵(13)和第一硫酸閥門(12)，通過所述第一硫酸隔膜泵(13)和所述第一硫酸閥門(12)控制與所述污水混合的所述硫酸的量；第一個所述反應池(1)設有第一pH計(14)，通過所述第一pH計(14)檢測pH值；所述第一pH計(14)與所述第一硫酸隔膜泵(13)聯動，使所述第一硫酸隔膜泵(13)根據第一個所述反應池(1)的pH值運行，自動調節輸入的所述硫酸的量，使第一個所述反應池(1)的pH值維持在3至4。

4.根據權利要求2所述的強化鐵碳微電解污水處理裝置，其特征在于，第一個所述反應池(1)的所述布水布?xì)鈪^(qū)內設有第一曝氣管(15)；第二個所述反應池(2)的所述布水布?xì)鈪^(qū)內設有第二曝氣管(25)；第三個所述反應池(3)的所述布水布?xì)鈪^(qū)內設有第三曝氣管(35)；第四個所述反應池(4)的所述布水布?xì)鈪^(qū)內設有第四曝氣管(45)；所述第一曝氣管(15)、第二曝氣管(25)、第三曝氣管(35)、第四曝氣管(45)均通過曝氣總管(70)與鼓風機(7)連接，通過所述曝氣總管(70)輸送所述鼓風機(7)產生壓縮空氣。

5.根據權利要求2所述的強化鐵碳微電解污水處理裝置，其特征在于，第一個所述反應池(1)和第二個所述反應池(2)之間、第二個所述反應池(2)和第三個所述反應池(3)之間，以及第三個所述反應池(3)與第四個所述反應池(4)之間分別設有第一所述導流結構、第二所述導流結構，以及第三所述導流結構；第一所述導流結構包括與第一個所述反應池(1)靠近開口位置的側壁連接的第一水平連接管(210)；所述第一水平連接管(210)的另一端與豎直設置的第一豎直導流管(211)連接；所述第一豎直導流管(211)豎直設置，下端延伸至所述第二個所述反應池(2)內靠近底部的位置；第二所述導流結構包括與第二個所述反應池(2)靠近開口位置的側壁連接的第二水平連接管(310)；所述第二水平連接管(310)的另一端與豎直設置的第二豎直導流管(311)連接；所述第二豎直導流管(311)豎直設置，下端延伸至所述第三個所述反應池(3)內靠近底部的位置；第三所述導流結構包括與第三個所述反應池(3)靠近開口位置的側壁連接的第三水平連接管(410)；所述第三水平連接管(410)的另一端與豎直設置的第三豎直導流管(411)連接；所述第三豎直導流管(411)豎直設置，下端延伸至所述第四個所述反應池(4)內靠近底部的位置。

6.根據權利要求6所述的強化鐵碳微電解污水處理裝置，其特征在于，所述第一豎直導流管(211)的上端與第二所述支路管道(21)連接；第二所述支路管道(21)設有第二硫酸隔膜泵(23)和第二硫酸閥門(22)，通過所述第二硫酸隔膜泵(23)和所述第二硫酸閥門(22)控制輸入第二所述反應池(2)的所述硫酸的量；所述第二豎直導流管(311)的上端與第三所述支路管道(31)連接；第三所述支路管道(31)設有第三硫酸隔膜泵(33)和第三硫酸閥門(32)，通過所述第三硫酸隔膜泵(33)和所述第三硫酸閥門(32)控制輸入第三所述反應池(3)的所述硫酸的量；所述第三水平連接管(410)的上端與第四所述支路管道(41)連接；第四所述支路管道(41)設有第四硫酸隔膜泵(43)和第四硫酸閥門(42)，通過所述第四硫酸隔膜泵(43)和所述第四硫酸閥門(42)控制輸入第四所述反應池(4)的所述硫酸的量；第二個所述反應池(2)設有第一pH計(24)，通過所述第二pH計(24)檢測pH值；第三個所述反應池(3)設有第三pH計(34)，通過所述第三pH計(34)檢測pH值；第四個所述反應池(4)設有第四pH計(44)，通過所述第四pH計(44)檢測pH值；所述第二pH計(24)檢測pH值、所述第三pH計(34)檢測pH值、所述第四pH計(44)檢測pH值分別與所述第二硫酸隔膜泵(23)、所述第三硫酸隔膜泵(33)、所述第四硫酸隔膜泵(43)聯動，使相應的所述第二硫酸隔膜泵(23)、相應的所述第三硫酸隔膜泵(33)和相應的所述第四硫酸隔膜泵(43)均根據相應的所述第二pH計(24)檢測pH值、使相應的所述第三pH計(34)檢測pH值或者使相應的所述第四pH計(44)自動調節輸送的所述硫酸的量。

7.根據權利要求2所述的強化鐵碳微電解污水處理裝置，其特征在于，第二個所述反應池(2)的第二所述加藥口(212)通過第二加藥管路(215)與所述加藥罐(6)連接；所述第二加藥管路(215)設有第二加藥隔膜泵(214)和第二加藥閥門(215)；第三個所述反應池(3)的第三所述加藥口(312)通過第三加藥管路(315)與所述加藥罐(6)連接；所述第三加藥管路(315)設有第三加藥隔膜泵(314)和第三加藥閥門(315)；第四個所述反應池(4)的第四所述加藥口(412)通過第四加藥管路(415)與所述加藥罐(6)連接；所述第四加藥管路(415)設有第四加藥隔膜泵(414)和第二加藥閥門(415)。

8.根據權利要求2所述的強化鐵碳微電解污水處理裝置，其特征在于，第一個所述反應池(1)、第二個所述反應池(2)、第三個所述反應池(3)和第四個所述反應池(4)的所述布水布?xì)鈪^(qū)內和相應的所述鐵碳填料層之間分別設有第一篩板(17)、第二篩板(27)、第三篩板(37)和第四篩板(47)。

9.根據權利要求9所述的強化鐵碳微電解污水處理裝置，其特征在于，第一個所述反應池(1)、第二個所述反應池(2)、第三個所述反應池(3)和第四個所述反應池(4)在靠近上方開口位置的側壁分別設有第一反沖洗水出水口(19)、第二反沖洗水出水口(29)、第三反沖洗水出水口(39)和第四反沖洗水出水口(49)；第一個所述反應池(1)、第二個所述反應池(2)、第三個所述反應池(3)和第四個所述反應池(4)在靠近底部位置的側壁分別設有第一反沖洗水進水口(16)、第二反沖洗水進水口(26)、第三反沖洗水進水口(36)和第四反沖洗水進水口(46)。

發明內容

有鑒于現有技術的上述缺陷，本發明提供強化鐵碳微電解污水處理裝置，實現的目的是提高H2O2和鐵碳填料的利用率，減少H2O2的投加量，并且能更加充分利用微電解產生的二價鐵離子，采用多段投加H2O2，通過對各段H2O2投加量控制，能夠在系統內保持最佳的c(H2O2):c(Fe2+)，從而保證了芬頓反應的高效進行，有效提高難降解廢水的可生化性，適用于各類工業廢水預處理。

為實現上述目的，本發明公開了強化鐵碳微電解污水處理裝置，包括依次相連的多個反應池。

其中，每一所述反應池均為上方開口的容器，內部從下向上均依次設有布水布?xì)鈪^(qū)和鐵碳填料層；

每?jī)蓚�(gè)相鄰的所述反應池之間均設有導流結構，通過所述導流結構將前一所述反應池靠近相應的所述開口處的污水引入下一個所述反應池內靠近底部的位置；

第一個所述反應池靠近底部的側壁設有進水口；

所述進水口通過進水管輸入污水；

所述進水管通過第一支路管道與硫酸儲罐連接，通過從所述硫酸儲罐獲取硫酸與所述污水混合控制輸入第一個所述反應池的pH值，使第一個所述反應池的pH值維持在3至4；

從第二個所述反應池開始，每一所述反應池均通過相應的所述支路管道與硫酸儲罐連接，通過從所述硫酸儲罐獲取硫酸使相應的所述反應池的pH值維持在制定范圍內；

從第二個所述反應池開始，每一所述反應池靠近底部位置的側壁均通過相應的加藥口與加藥罐連接，從所述加藥罐獲取H2O2溶液；

最后一個所述反應池在靠近開口處的側壁設有排水口，并通過所述排水口與排水管連接，內部在對應所述排水口的位置設有出水堰。

優選的，包括四個所述反應池。

更優選的，第一所述支路管道設有第一硫酸隔膜泵和第一硫酸閥門，通過所述第一硫酸隔膜泵和所述第一硫酸閥門控制與所述污水混合的所述硫酸的量；

第一個所述反應池設有第一pH計，通過所述第一pH計檢測pH值；

所述第一pH計與所述第一硫酸隔膜泵聯動，使所述第一硫酸隔膜泵根據第一個所述反應池的pH值運行，自動調節輸入的所述硫酸的量，使第一個所述反應池的pH值維持在3至4。

更優選的，第一個所述反應池的所述布水布?xì)鈪^(qū)內設有第一曝氣管；

第二個所述反應池的所述布水布?xì)鈪^(qū)內設有第二曝氣管；

第三個所述反應池的所述布水布?xì)鈪^(qū)內設有第三曝氣管；

第四個所述反應池的所述布水布?xì)鈪^(qū)內設有第四曝氣管；

所述第一曝氣管、第二曝氣管、第三曝氣管、第四曝氣管均通過曝氣總管與鼓風機連接，通過所述曝氣總管輸送所述鼓風機產生壓縮空氣。

更優選的，第一個所述反應池和第二個所述反應池之間、第二個所述反應池和第三個所述反應池之間，以及第三個所述反應池與第四個所述反應池之間分別設有第一所述導流結構、第二所述導流結構，以及第三所述導流結構；

第一所述導流結構包括與第一個所述反應池靠近開口位置的側壁連接的第一水平連接管；

所述第一水平連接管的另一端與豎直設置的第一豎直導流管連接；

所述第一豎直導流管豎直設置，下端延伸至所述第二個所述反應池內靠近底部的位置；

第二所述導流結構包括與第二個所述反應池靠近開口位置的側壁連接的第二水平連接管；

所述第二水平連接管的另一端與豎直設置的第二豎直導流管連接；

所述第二豎直導流管豎直設置，下端延伸至所述第三個所述反應池內靠近底部的位置；

第三所述導流結構包括與第三個所述反應池靠近開口位置的側壁連接的第三水平連接管；

所述第三水平連接管的另一端與豎直設置的第三豎直導流管連接；

所述第三豎直導流管豎直設置，下端延伸至所述第四個所述反應池內靠近底部的位置。

更優選的，所述第一豎直導流管的上端與第二所述支路管道連接；

第二所述支路管道設有第二硫酸隔膜泵和第二硫酸閥門，通過所述第二硫酸隔膜泵和所述第二硫酸閥門控制輸入第二所述反應池的所述硫酸的量；

所述第二豎直導流管的上端與第三所述支路管道連接；

第三所述支路管道設有第三硫酸隔膜泵和第三硫酸閥門，通過所述第三硫酸隔膜泵和所述第三硫酸閥門控制輸入第三所述反應池的所述硫酸的量；

所述第三水平連接管的上端與第四所述支路管道連接；

第四所述支路管道設有第四硫酸隔膜泵和第四硫酸閥門，通過所述第四硫酸隔膜泵和所述第四硫酸閥門控制輸入第四所述反應池的所述硫酸的量；

第二個所述反應池設有第二pH計，通過所述第二pH計檢測pH值；

第三個所述反應池設有第三pH計，通過所述第三pH計檢測pH值；

第四個所述反應池設有第四pH計，通過所述第四pH計檢測pH值；

所述第二pH計檢測pH值、所述第三pH計檢測pH值、所述第四pH計檢測pH值分別與所述第二硫酸隔膜泵、所述第三硫酸隔膜泵、所述第四硫酸隔膜泵聯動，使相應的所述第二硫酸隔膜泵、相應的所述第三硫酸隔膜泵和相應的所述第四硫酸隔膜泵均根據相應的所述第二pH計檢測pH值、使相應的所述第三pH計檢測pH值或者使相應的所述第四pH計自動調節輸送的所述硫酸的量。

更優選的，第二個所述反應池的第二所述加藥口通過第二加藥管路與所述加藥罐連接；

所述第二加藥管路設有第二加藥隔膜泵和第二加藥閥門；

第三個所述反應池的第三所述加藥口通過第三加藥管路與所述加藥罐連接；

所述第三加藥管路設有第三加藥隔膜泵和第三加藥閥門；

第四個所述反應池的第四所述加藥口通過第四加藥管路與所述加藥罐連接；

所述第四加藥管路設有第四加藥隔膜泵和第四加藥閥門。

更優選的，第一個所述反應池、第二個所述反應池、第三個所述反應池和第四個所述反應池的所述布水布?xì)鈪^(qū)內和相應的所述鐵碳填料層之間分別設有第一篩板、第二篩板、第三篩板和第四篩板。

更優選的，第一個所述反應池、第二個所述反應池、第三個所述反應池和第四個所述反應池在靠近上方開口位置的側壁分別設有第一反沖洗水出水口、第二反沖洗水出水口、第三反沖洗水出水口和第四反沖洗水出水口；

第一個所述反應池、第二個所述反應池、第三個所述反應池和第四個所述反應池在靠近底部位置的側壁分別設有第一反沖洗水進水口、第二反沖洗水進水口、第三反沖洗水進水口和第四反沖洗水進水口。

本發明的有益效果：

本發明能更精確地將反應系統的pH值維持在最佳范圍，從而更好地保障微電解反應效率。

本發明能充分利用微電解反應產生的二價鐵離子進行芬頓反應，產生具有強氧化性的羥基自由基，從而提高處理系統的對難降解污染物的去除效果。

本發明能夠充分利用微電解產生的二價鐵離子以及投加的H2O2，在系統中不斷進行微電解反應和芬頓反應，可大幅提高污染物的降解效率。

本發明能夠通過H2O2多點投加裝置將系統中的H2O2與Fe2+濃度控制在最佳比例，從而提高H2O2的利用率，節省H2O2的投加量。

本發明能夠利用芬頓產生的Fe3+與鐵碳填料的單質Fe反應生成Fe2+，從而實現了鐵元素的重復利用，減少鐵碳填料的消耗量，同時減少了污泥產生量。反應產生的鐵鹽可用于后續混凝沉淀，減少混凝加藥量。

（發明人：李崗;朱傳首;陳浩;李勇;胡慶偉）
