公布日：2023.04.11

申請日：2021.10.08

分類號：B01D36/00(2006.01)I

摘要

本發明公開的屬于廢水處理技術領域，具體為一種高鹽高濃度有機廢水處理裝置和方法，其裝置包括：過濾框體，為內部開設有矩形腔室的箱體結構；污水過濾組件，包括驅動組件、打撈組件和輔助排料組件，所述驅動組件安裝在過濾框體內部，所述驅動組件的三個活動部連接有三個打撈組件，所述輔助排料組件安裝在過濾框體的內部一側；粉碎組件，安裝在過濾框體的外部一側，且所述粉碎組件的粉碎部位于過濾框體內部；污水泵，連接有過濾框體的外部一側。該高鹽高濃度有機廢水處理裝置和方法，不僅能夠通過水力帶動過濾設備自動進行過濾，并且在過濾時能夠使過濾設備上的雜質掉落，具有一定的自清潔功能。

權利要求書

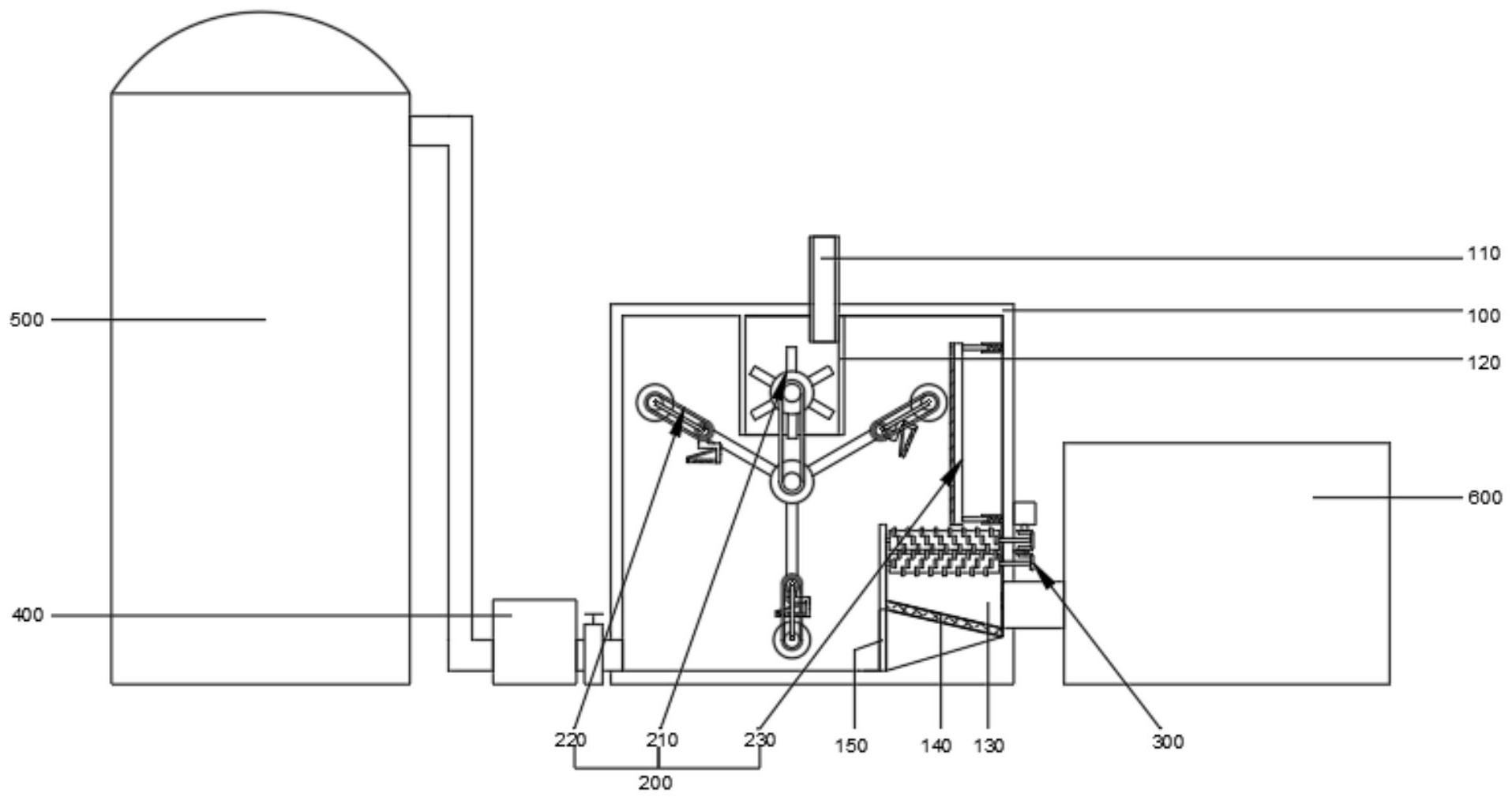

1.一種高鹽高濃度有機廢水處理裝置，其特征在于，包括：過濾框體(100)，為內部開設有矩形腔室的箱體結構；污水過濾組件(200)，包括驅動組件(210)、打撈組件(220)和輔助排料組件(230)，所述驅動組件(210)安裝在過濾框體(100)內部，所述驅動組件(210)的三個活動部連接有三個打撈組件(220)，所述輔助排料組件(230)安裝在過濾框體(100)的內部一側；粉碎組件(300)，安裝在過濾框體(100)的外部一側，且所述粉碎組件(300)的粉碎部位于過濾框體(100)內部；污水泵(400)，連接有過濾框體(100)的外部一側；污水處理設備(500)，連接有污水泵(400)；廢料處理設備(600)，連接有過濾框體(100)的外部另一側。

2.根據權利要求1所述的一種高鹽高濃度有機廢水處理裝置，其特征在于，所述過濾框體(100)的頂端開設有進料口(110)，所述過濾框體(100)內部頂端安裝有導向框(120)，所述過濾框體(100)的內部一側底端開設有排污槽(130)，所述排污槽(130)的內部設置有傾斜的第一濾網(140)，所述排污槽(130)的底端設置有與第一濾網(140)傾斜方向相反的斜面，所述排污槽(130)的內部設置有粉碎組件(300)的粉碎部，所述排污槽(130)的底端斜面的末端開設有回流口(150)。

3.根據權利要求1所述的一種高鹽高濃度有機廢水處理裝置，其特征在于，所述驅動組件(210)包括第一驅動輪(211)、驅動葉片(212)、第一傳動輪(213)、第一傳動帶(214)、第二傳動輪(215)、第二驅動輪(216)、旋轉桿(217)和連接軸(218)，所述第一驅動輪(211)活動連接有連接框體，所述第一驅動輪(211)上等距環形安裝有六個驅動葉片(212)，所述第一驅動輪(211)的前面壁中心安裝有第一傳動輪(213)，所述第一傳動輪(213)通過第一傳動帶(214)連接有第二傳動輪(215)，所述第二傳動輪(215)活動連接有連接框體的中心處，所述第二活動輪的后面壁中心安裝有第二驅動輪(216)，所述第二驅動輪(216)上等距環形安裝有三個旋轉桿(217)，三個所述旋轉桿(217)的末端垂直向前安裝有三個連接軸(218)，三個所述連接軸(218)分別活動連接有三個打撈組件(220)。

4.根據權利要求1所述的一種高鹽高濃度有機廢水處理裝置，其特征在于，所述打撈組件(220)包括旋轉套筒(221)、第二傳動帶(222)、第三傳動輪(223)、旋轉輪(224)、打撈架(225)和第二濾網(226)，所述旋轉套筒(221)活動連接在驅動組件(210)的連接軸(218)上，所述旋轉套筒(221)的側壁前端通過第二傳動帶(222)連接有第三傳動輪(223)，所述第三傳動輪(223)的后面壁安裝有旋轉輪(224)，所述旋轉輪(224)經過輔助排料組件(230)時旋轉360°，所述旋轉套筒(221)的側壁底端安裝有打撈架(225)，所述打撈架(225)中間開設的通槽中安裝有第二濾網(226)，所述第三傳動輪(223)通過連接架(227)活動連接在連接軸(218)上。

5.根據權利要求1所述的一種高鹽高濃度有機廢水處理裝置，其特征在于，所述輔助排料組件(230)包括平板(231)、摩擦層(232)、頂緊桿(233)、頂緊彈簧(234)和固定桿(235)，所述平板(231)靠近打撈組件(220)的一側壁安裝有摩擦層(232)，所述平板(231)與旋轉輪(224)相匹配，所述平板(231)的另一側壁四角均安裝有頂緊桿(233)，所述頂緊桿(233)通過頂緊彈簧(234)連接有固定桿(235)內部開設的滑槽，且頂緊桿(233)活動連接在固定桿(235)內部的滑槽內。

6.根據權利要求1所述的一種高鹽高濃度有機廢水處理裝置，其特征在于，所述粉碎組件(300)包括旋轉電機(310)、第一錐齒輪(320)、第二錐齒輪(330)、驅動軸(340)、粉碎輥(350)、第三錐齒輪(360)、旋轉關節(370)、第四錐齒輪(380)和第五錐齒輪(390)，所述旋轉電機(310)安裝在過濾框體(100)的外部一側壁，所述旋轉電機(310)的輸出端安裝有第一錐齒輪(320)，所述第一錐齒輪(320)垂直活動連接有第二錐齒輪(330)，所述第二錐齒輪(330)垂直活動連接有第三錐齒輪(360)，所述第三錐齒輪(360)通過旋轉關節(370)同軸反向的連接有第四錐齒輪(380)，所述第四錐齒輪(380)垂直活動連接有第五錐齒輪(390)，所述第二錐齒輪(330)的一側壁中心和第五錐齒輪(390)的一側壁中心均垂直安裝有驅動軸(340)，兩個所述驅動軸(340)貫穿到連接框體內部活動連接在排污槽(130)的內壁上，且兩個驅動軸(340)上安裝有相互配合的兩個粉碎輥(350)。

7.一種高鹽高濃度有機廢水處理方法，其特征在于，包括以下步驟；S1：將污水導入到過濾框體(100)中，污水在下落的過程中，帶動驅動組件(210)工作，驅動組件(210)帶動其三個連接軸(218)上的打撈組件(220)進行旋轉，對污水不停的進行打撈，去除污水中的雜質；S2：當打撈組件(220)打撈污水中的雜質后，繼續旋轉，移動到輔助排料組件(230)附近，打撈組件(220)的旋轉輪(224)與輔助排料組件(230)的平板(231)貼合，并且旋轉輪(224)在平板(231)上旋轉，從而使得打撈架(225)旋轉，將打撈出的雜質倒入排污槽(130)內；S3：雜質落入到排污槽(130)內，通過排污槽(130)內的粉碎組件(300)，對雜質進行粉碎，并且在雜質粉碎后，落入第二濾網(226)上，通過傾斜的第二濾網(226)，使得雜質滾動到廢料處理設備(600)中，并且雜質中的污水通過回流口(150)重新流入過濾框體(100)內；S4:持續打撈污水中雜質，至污水中雜質接近清除時，通過污水泵(400)，將過濾后的污水排入到污水處理設備(500)中進行處理，所述。

發明內容

本部分的目的在于概述本發明的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和發明名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。

為解決上述技術問題，根據本發明的一個方面，本發明提供了如下技術方案：

一種高鹽高濃度有機廢水處理裝置，其包括：

過濾框體，為內部開設有矩形腔室的箱體結構；

污水過濾組件，包括驅動組件、打撈組件和輔助排料組件，所述驅動組件安裝在過濾框體內部，所述驅動組件的三個活動部連接有三個打撈組件，所述輔助排料組件安裝在過濾框體的內部一側；

粉碎組件，安裝在過濾框體的外部一側，且所述粉碎組件的粉碎部位于過濾框體內部；

污水泵，連接有過濾框體的外部一側；

污水處理設備，連接有污水泵；

廢料處理設備，連接有過濾框體的外部另一側。

作為本發明所述的高鹽高濃度有機廢水處理裝置的一種優選方案，其中：所述過濾框體的頂端開設有進料口，所述過濾框體內部頂端安裝有導向框，所述過濾框體的內部一側底端開設有排污槽，所述排污槽的內部設置有傾斜的第一濾網，所述排污槽的底端設置有與第一濾網傾斜方向相反的斜面，所述排污槽的內部設置有粉碎組件的粉碎部，所述排污槽的底端斜面的末端開設有回流口。

作為本發明所述的高鹽高濃度有機廢水處理裝置的一種優選方案，其中：所述驅動組件包括第一驅動輪、驅動葉片、第一傳動輪、第一傳動帶、第二傳動輪、第二驅動輪、旋轉桿和連接軸，所述第一驅動輪活動連接有連接框體，所述第一驅動輪上等距環形安裝有六個驅動葉片，所述第一驅動輪的前面壁中心安裝有第一傳動輪，所述第一傳動輪通過第一傳動帶連接有第二傳動輪，所述第二傳動輪活動連接有連接框體的中心處，所述第二活動輪的后面壁中心安裝有第二驅動輪，所述第二驅動輪上等距環形安裝有三個旋轉桿，三個所述旋轉桿的末端垂直向前安裝有三個連接軸，三個所述連接軸分別活動連接有三個打撈組件。

作為本發明所述的高鹽高濃度有機廢水處理裝置的一種優選方案，其中：所述打撈組件包括旋轉套筒、第二傳動帶、第三傳動輪、旋轉輪、打撈架和第二濾網，所述旋轉套筒活動連接在驅動組件的連接軸上，所述旋轉套筒的側壁前端通過第二傳動帶連接有第三傳動輪，所述第三傳動輪的后面壁安裝有旋轉輪，所述旋轉輪經過輔助排料組件時旋轉360°，所述旋轉套筒的側壁底端安裝有打撈架，所述打撈架中間開設的通槽中安裝有第二濾網，所述第三傳動輪通過連接架活動連接在連接軸上。

作為本發明所述的高鹽高濃度有機廢水處理裝置的一種優選方案，其中：所述輔助排料組件包括平板、摩擦層、頂緊桿、頂緊彈簧和固定桿，所述平板靠近打撈組件的一側壁安裝有摩擦層，所述平板與旋轉輪相匹配，所述平板的另一側壁四角均安裝有頂緊桿，所述頂緊桿通過頂緊彈簧連接有固定桿內部開設的滑槽，且頂緊桿活動連接在固定桿內部的滑槽內。

作為本發明所述的高鹽高濃度有機廢水處理裝置的一種優選方案，其中：所述粉碎組件包括旋轉電機、第一錐齒輪、第二錐齒輪、驅動軸、粉碎輥、第三錐齒輪、旋轉關節、第四錐齒輪和第五錐齒輪，所述旋轉電機安裝在過濾框體的外部一側壁，所述旋轉電機的輸出端安裝有第一錐齒輪，所述第一錐齒輪垂直活動連接有第二錐齒輪，所述第二錐齒輪垂直活動連接有第三錐齒輪，所述第三錐齒輪通過旋轉關節同軸反向的連接有第四錐齒輪，所述第四錐齒輪垂直活動連接有第五錐齒輪，所述第二錐齒輪的一側壁中心和第五錐齒輪的一側壁中心均垂直安裝有驅動軸，兩個所述驅動軸貫穿到連接框體內部活動連接在排污槽的內壁上，且兩個驅動軸上安裝有相互配合的兩個粉碎輥。

一種高鹽高濃度有機廢水處理方法，包括以下步驟；

S1：將污水導入到過濾框體中，污水在下落的過程中，帶動驅動組件工作，驅動組件帶動其三個連接軸上的打撈組件進行旋轉，對污水不停的進行打撈，去除污水中的雜質；

S2：當打撈組件打撈污水中的雜質后，繼續旋轉，移動到輔助排料組件附近，打撈組件的旋轉輪與輔助排料組件的平板貼合，并且旋轉輪在平板上旋轉，從而使得打撈架旋轉，將打撈出的雜質倒入排污槽內；

S3：雜質落入到排污槽內，通過排污槽內的粉碎組件，對雜質進行粉碎，并且在雜質粉碎后，落入第二濾網上，通過傾斜的第二濾網，使得雜質滾動到廢料處理設備中，并且雜質中的污水通過回流口重新流入過濾框體內；

S4:持續打撈污水中雜質，至污水中雜質接近清除時，通過污水泵，將過濾后的污水排入到污水處理設備中進行處理。

與現有技術相比：通過驅動組件，使得污水在下落的同時，能夠帶動打撈組件進行持續的打撈，并且通過輔助排料組件，使得打撈組件能夠在打撈后自動將雜質倒入到排污槽內，完成對污水的過濾和打撈組件自身的清潔，該高鹽高濃度有機廢水處理裝置和方法，不僅能夠通過水力帶動過濾設備自動進行過濾，并且在過濾時能夠使過濾設備上的雜質掉落，具有一定的自清潔功能。

（發明人：張卿監;黃嘉林;常海剛）
