公布日：2023.12.01

申請日：2023.09.22

分類號：C02F1/24(2023.01)I

摘要

本發明涉及一種布草洗滌污水處理裝置，屬于廢水處理技術領域，包括污水箱、刮除箱、排污管、打撈組件、進水管、氣浮機和排水管；污水箱的上端呈梯形結構；刮除箱設置在污水箱的上端，刮除箱與污水箱連通；排污管設置在刮除箱上，排污管的上端設置有進料口；打撈組件轉動設置在排污管上；排污管的一端位于污水箱內；刮除箱上設置有用于驅動打撈組件轉動的驅動機構；進水管設置在污水箱上；氣浮機設置在污水箱內；排水管設置在污水箱的下端。本發明能夠快速的將洗滌廢水中的泡沫排出。

權利要求書

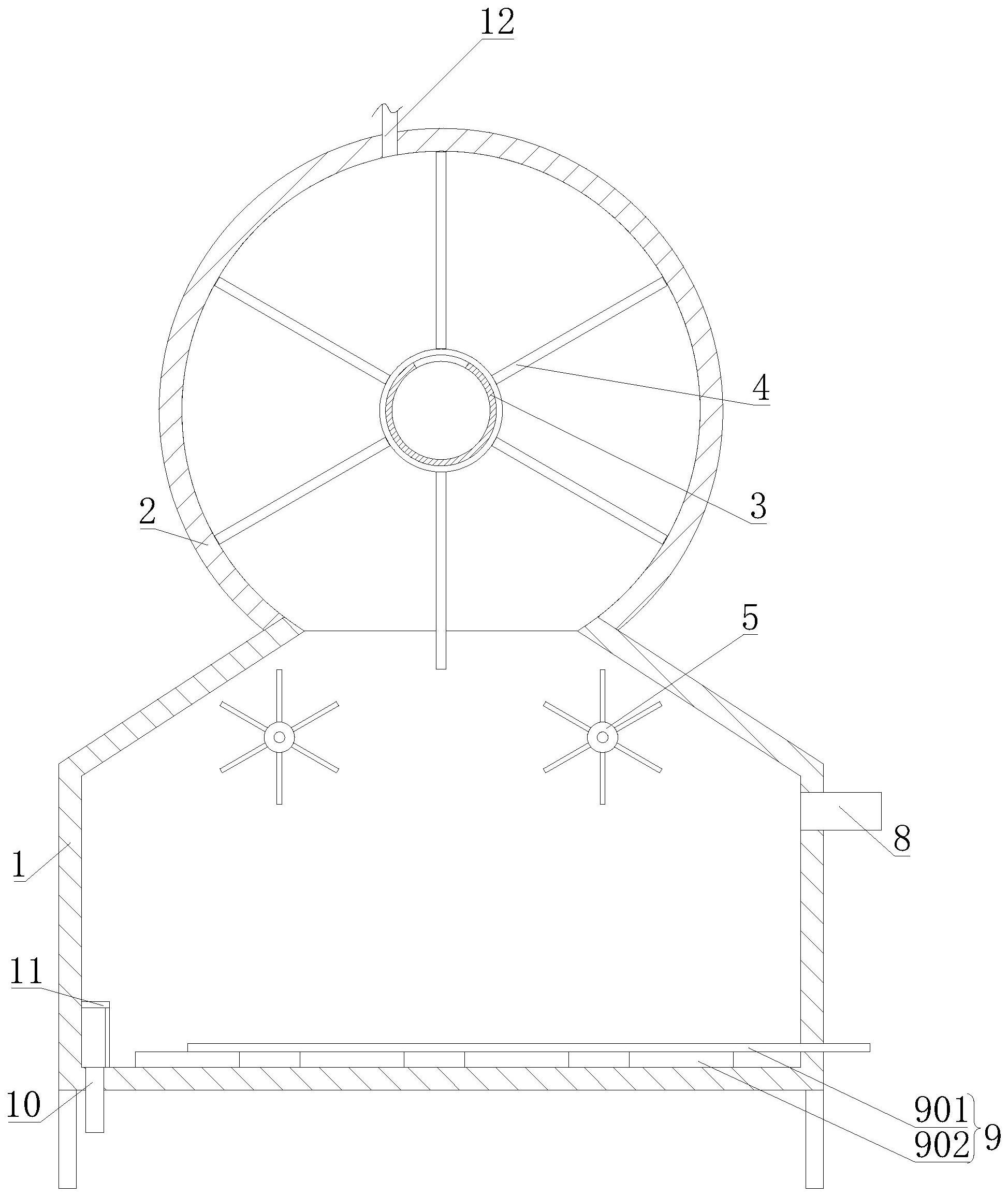

1.一種布草洗滌污水處理裝置，其特征在于，包括污水箱(1)、刮除箱(2)、排污管(3)、打撈組件(4)、進水管(8)、氣浮機(9)和排水管(10)；污水箱(1)的上端呈梯形結構；刮除箱(2)設置在污水箱(1)的上端，刮除箱(2)與污水箱(1)連通；排污管(3)設置在刮除箱(2)上，排污管(3)的上端設置有進料口(301)；打撈組件(4)轉動設置在排污管(3)上；排污管(3)的一端位于污水箱(1)內；刮除箱(2)上設置有用于驅動打撈組件(4)轉動的驅動機構(6)；進水管(8)設置在污水箱(1)上；氣浮機(9)設置在污水箱(1)內；排水管(10)設置在污水箱(1)的下端。

2.根據權利要求1所述的一種布草洗滌污水處理裝置，其特征在于，打撈組件(4)包括轉動架(401)和刮板(402)；刮板(402)設置有兩個；兩個刮板(402)均轉動設置在排污管(3)上；轉動架(401)設置有多個，轉動架(401)的兩端分別與兩個刮板(402)連接。

3.根據權利要求2所述的一種布草洗滌污水處理裝置，其特征在于，驅動機構(6)包括驅動電機(601)、主動齒輪(602)和從動齒輪(603)；驅動電機(601)設置在刮除箱(2)上，驅動電機(601)的輸出端與主動齒輪(602)連接，從動齒輪(603)設置在刮板(402)上；主動齒輪(602)與從動齒輪(603)嚙合連接。

4.根據權利要求3所述的一種布草洗滌污水處理裝置，其特征在于，污水箱(1)內設置有輸送組件(5)；輸送組件(5)設置有兩個；主動齒輪(602)和從動齒輪(603)上分別設置有用于兩個輸送組件(5)轉動的第一帶傳動組件(71)和第二帶傳動組件(72)。

5.根據權利要求4所述的一種布草洗滌污水處理裝置，其特征在于，刮除箱(2)的上端設置有噴淋管(12)；噴淋管(12)的輸出端朝向進料口(301)。

6.根據權利要求1所述的一種布草洗滌污水處理裝置，其特征在于，污水箱(1)內設置有濾網(11)；濾網(11)位于排水管(10)處。

7.根據權利要求1所述的一種布草洗滌污水處理裝置，其特征在于，氣浮機(9)包括輸氣管(901)、噴氣頭(902)和機體；機體輸出端與輸氣管(901)連接；噴氣頭(902)設置有多個，且均勻設置在污水箱(1)內；輸氣管(901)與多個噴氣頭(902)連通。

8.一種布草洗滌污水處理方法，采用權利要求1所述的布草洗滌污水處理裝置，其特征在于，該方法包括以下步驟：S1、洗滌廢水內加入混凝劑和絮凝劑等除污劑將污水中的污染轉化成絮凝體；S2、通過氣浮機(9)產生細微水泡，再通過細微水泡與絮凝體結合稱泡沫；S3、由于污水箱(1)的上端呈梯形結構，使得泡沫移動到污水箱(1)與刮除箱(2)的連通處；S4、驅動機構(6)驅動打撈組件(4)轉動，打撈組件(4)將泡沫掛起；S5、打撈組件(4)持續轉動，帶動泡沫移動到進料口(301)處，從進料口(301)處落入到排污管(3)內；S6、通過排污管(3)將泡沫排出。

發明內容

本發明的目的是針對背景技術中存在的問題，提出一種能夠快速的將洗滌廢水中的泡沫排出的布草洗滌污水處理裝置及方法。

本發明的技術方案：一種布草洗滌污水處理裝置，包括污水箱、刮除箱、排污管、打撈組件、進水管、氣浮機和排水管；

污水箱的上端呈梯形結構；刮除箱設置在污水箱的上端，刮除箱與污水箱連通；排污管設置在刮除箱上，排污管的上端設置有進料口；打撈組件轉動設置在排污管上；排污管的一端位于污水箱內；刮除箱上設置有用于驅動打撈組件轉動的驅動機構；進水管設置在污水箱上；氣浮機設置在污水箱內；排水管設置在污水箱的下端。

優選的，打撈組件包括轉動架和刮板；刮板設置有兩個；兩個刮板均轉動設置在排污管上；轉動架設置有多個，轉動架的兩端分別與兩個刮板連接。

優選的，驅動機構包括驅動電機、主動齒輪和從動齒輪；驅動電機設置在刮除箱上，驅動電機的輸出端與主動齒輪連接，從動齒輪設置在刮板上；主動齒輪與從動齒輪嚙合連接。

優選的，污水箱內設置有輸送組件；輸送組件設置有兩個；主動齒輪和從動齒輪上分別設置有用于兩個輸送組件轉動的第一帶傳動組件和第二帶傳動組件。

優選的，刮除箱的上端設置有噴淋管；噴淋管的輸出端朝向進料口。

優選的，污水箱內設置有濾網；濾網位于排水管處。

優選的，氣浮機包括輸氣管、噴氣頭和機體；機體輸出端與輸氣管連接；噴氣頭設置有多個，且均勻設置在污水箱內；輸氣管與多個噴氣頭連通。

一種布草洗滌污水處理方法，采用上述的布草洗滌污水處理裝置，該方法包括以下步驟：

S1、洗滌廢水內加入混凝劑和絮凝劑等除污劑將污水中的污染轉化成絮凝體；

S2、通過氣浮機產生細微水泡，再通過細微水泡與絮凝體結合稱泡沫；

S3、由于污水箱的上端呈梯形結構，使得泡沫移動到污水箱與刮除箱的連通處；

S4、驅動機構驅動打撈組件轉動，打撈組件將泡沫掛起；

S5、打撈組件持續轉動，帶動泡沫移動到進料口處，從進料口處落入到排污管內；

S6、通過排污管將泡沫排出。

與現有技術相比，本發明具有如下有益的技術效果：

本發明中，洗滌廢水通過進水管注入到污水箱內，通過氣浮機產生氣泡，使得洗滌廢水中的絮凝體與氣泡接觸，形成泡沫漂浮到污水箱的上端，驅動機構驅動打撈組件轉動時，打撈組件能夠與泡沫接觸，將泡沫刮起，當泡沫移動到刮除箱的上端時，則會由于重力的影響落入到進料口內。

（發明人：袁忠水;許揚軍）
