申請日2017.09.26

　　公開(公告)日2018.02.16

　　IPC分類號C02F1/66; B30B9/00

　　摘要

　　本發明提供了一種用于水處理的pH調節機構，屬于水處理生產技術領域。它包括相互連接的自吸式中和機構和緩沖劑組件，所述的自吸式中和機構包括連接流量計的自吸進料管，自吸進料管上設有單向閥組件，所述的單向閥組件分別通過第一截止閥和第二截止閥連接酸性中和劑儲罐和堿性中和劑儲罐，所述的緩沖劑組件包括用于盛放緩沖劑的罐體，所述的罐體包括設有第一液體導通管的主體罐，及設有第二液體導通管的蓋體罐，所述的主體罐與蓋體罐螺接，在罐體內的緩沖劑呈蜂窩煤狀結構。本發明能連續的、直接連接待處理的水，可將對水起到pH調節作用。

　　權利要求書

　　1.一種用于水處理的pH調節機構，其特征在于，包括相互連接的自吸式中和機構(40)和緩沖劑組件(33)，

　　所述的自吸式中和機構(40)包括連接流量計(32)的自吸進料管(41)，自吸進料管(41)上設有單向閥組件(42)，所述的單向閥組件(42)分別通過第一截止閥(43)和第二截止閥(44)連接酸性中和劑儲罐(45)和堿性中和劑儲罐(46)，

　　所述的緩沖劑組件(33)包括用于盛放緩沖劑(20)的罐體(21)，所述的罐體(21)包括設有第一液體導通管(22)的主體罐(23)，及設有第二液體導通管(24)的蓋體罐(25)，所述的主體罐(23)與蓋體罐(25)螺接，

　　所述的主體罐(23)靠近第一液體導通管(22)的底部及蓋體罐(25)靠近第二液體導通管(24)的底部分別設有一塊過濾網(100)。

　　2.根據權利要求1所述的用于水處理的pH調節機構，其特征在于，所述的自吸進料管(41)的兩端為進料端(47)和出料端(48)，進料端(47)連接流量計(32)，在進料端(47)和出料端(48)之間設有自吸通道(49)，所述的自吸通道(49)位于自吸進料管(41)的側壁上，所述的自吸進料管(41)的內徑由進料端(47)往出料端(48)的方向逐漸變小從而形成圓錐形的流道，所述的自吸通道(49)靠近出料端(48)，出料端(48)連接主體罐(23)。

　　3.根據權利要求2所述的用于水處理的pH調節機構，其特征在于，所述的單向閥組件(42)包括閥座(50)，所述的閥座(50)連接自吸通道(49)且與自吸通道(49)密封連接，所述的閥座(50)內設有呈環形的單向板(51)，所述的單向板(51)靠近自吸通道(49)的一端設有密封圈(52)，在密封圈(52)上壓設有一塊密封板(53)，所述的密封板(53)連接有呈拉伸狀態的彈簧(54)，且所述的彈簧(54)固定在閥座(50)上。

　　4.根據權利要求1所述的用于水處理的pH調節機構，其特征在于，所述的緩沖劑(20)呈圓筒形，緩沖劑(20)內部具有能使液體通過的導流通道(26)，導流通道(26)有若干個呈環形陣列排列從而使緩沖劑形成蜂窩煤狀結構，且導流通道(26)的軸心線與第一液體導通管(22)和第二液體導通管(24)平行，所述的罐體(21)呈圓筒形且具有與緩沖劑(20)的形狀、大小相配適的容置腔，

　　所述的緩沖劑(20)由壓制器制作，所述的壓制器包括成型筒(1)，所述的成型筒(1)內固定連接有若干成孔柱(2)，所述的成型筒(1)頂部封閉且活動連接有一個壓手柄(3)，所述的壓手柄(3)插入到成型筒(1)中，壓手柄(3)端部固定有一塊位于成型筒(1)內部的成型板(4)，所述的成型板(4)上具有與成孔柱(2)一一對應的穿孔，成型板(4)與成孔柱(2)活動連接，成型筒(1)的底部呈開口狀且轉動連接有一塊能將成型筒(1)底部的開口封閉的成型密封板(5)。

　　5.根據權利要求2所述的用于水處理的pH調節機構，其特征在于，所述的成孔柱(2)呈環形陣列設置在成型筒(1)內，且當成型密封板(5)轉動至與成型筒(1)底部密封后，成孔柱(2)底部恰好頂住成型密封板(5)頂部，所述的成孔柱(2)為呈空心的圓筒狀且成孔柱(2)底部密封，成孔柱(2)外壁密布有出料孔(6)。

　　6.根據權利要求3所述的用于水處理的pH調節機構，其特征在于，所述的壓手柄(3)上還連接有一塊位于成型筒(1)外部的壓料板(7)，壓料板(7)上設有若干與成孔柱(2)一一對應的壓料柱(8)，壓料柱(8)插入到成孔柱(2)中且與成孔柱(2)活動連接。

　　7.根據權利要求4所述的用于水處理的pH調節機構，其特征在于，所述的成孔柱(2)頂部延伸出成型筒(1)頂部且呈開口狀，壓料柱(8)從成孔柱(2)的頂部插入到成孔柱(2)中，所述的成孔柱(2)通過連接管(9)相互連接，且其中一個成孔柱(2)連接有一個能向成孔柱(2)中加水的加水機構(10)。

　　8.根據權利要求5所述的用于水處理的pH調節機構，其特征在于，所述的加水機構(10)包括連接其中一根成孔柱(2)的加水管(11)，加水管(11)延伸出成型筒(1)外部且連接有一個加水桶(17)，在加水管(11)延伸出成型筒(1)外的管道上設有一個截止閥(12)，每兩根相鄰的成孔柱(2)之間均連接有一根連接管(9)從而使成孔柱(2)之間形成網狀的連接結構。

　　9.根據權利要求6所述的用于水處理的pH調節機構，其特征在于，所述的成孔柱(2)內設有密封圈(5213)，壓料柱(8)插入到成孔柱(2)中與成孔柱(2)密封連接，所述的出料孔(6)位于密封圈(5213)下方。

　　10.根據權利要求2所述的用于水處理的pH調節機構，其特征在于，所述的成型筒(1)的底部具有一個呈倒圓錐臺型的第一密封部(14)，所述的成型密封板(5)頂部具有一個呈圓錐臺型的第二密封部(15)，第二密封部(15)與第一密封部(14)的形狀、大小相配適從而使第二密封部(15)能恰好卡入到第一密封部(14)中，所述的成型密封板(5)與成型筒(1)底部通過銷軸(16)轉動連接。

　　說明書

　　用于水處理的pH調節機構

　　技術領域

　　本發明屬于水處理技術領域，涉及水處理設備，尤其是涉及一種用于水處理的pH調節機構。

　　背景技術

　　眾所周知，中央環保督察組最近對各地進行了強有力度的環保檢查，大批排放不符合要求的企業被關停，其中包括排放的污水pH值不達標的企業，此輪環保督查的力度前所未有，甚至有作坊式的豆腐店因為排放水的pH值不達標被要求停業整頓，這對那些用小本經營來維持生計的普通勞動者來說，就是當頭一棒。

　　然而，環保大計，關系子孫后代，環保問題不解決，是無法得到可持續發展的，雖然當前對普通勞動者說有經濟損失，但從長遠出發是好事，環保問題必須重視。現有的pH調節設備大多采用自動化，且結構復雜，零部件多，售價也不菲，普通勞動者無法承受。

　　尤其是pH調節設備，大部分是自動化設備，大量使用電子檢測，用各種精確的泵與電子閥的配合實現自動調節中和劑進料量，從而與待處理的廢料進行中和，雖然靈敏度較高，但是價格不美麗，普通消費者或者小作坊根本無力承受。

　　現有技術中，人們調節廢水的pH值，通常是通過加酸加堿來調節，從而使廢水pH值達到7左右，但是，在加酸加堿調節過程中，很難恰好的將中和后的pH值調到需要的程度，這就需要多次調節，一方面浪費時間和精力，另一方面，在大批量廢水處理過程中也是不現實的。而如果在調節過程中加入適量緩沖劑形成緩沖溶液，則能加速pH值調節到合格范圍內。緩沖溶液指的是由弱酸及其鹽、弱堿及其鹽組成的混合溶液，能在一定程度上抵消、減輕外加強酸或強堿對溶液酸堿度的影響，從而保持溶液的pH值相對穩定。

　　配置緩沖溶液需要緩沖劑，如10.9g Na2HPO4·12H2O和2.3g NaH2PO4·H2O加水定容至1000mL及成為pH為7的緩沖溶液。緩沖溶液也用于環保領域，用來將排放的水穩定在一定的pH值下，使排放水的pH達到要求。

　　現有的緩沖劑均為固體粉末，易溶解，但如果配成緩沖溶液與排放水混合，需要大量的水，而且工藝上又多了一個配置緩沖溶液的步驟。因此，如果能將待處理的水直接流經緩沖劑，使緩沖劑溶解后調節水的pH值，則能大大降低處理成本。

　　發明內容

　　本發明的目的是針對上述問題，提供一種用于水處理的pH調節機構。

　　為達到上述目的，本發明采用了下列技術方案：

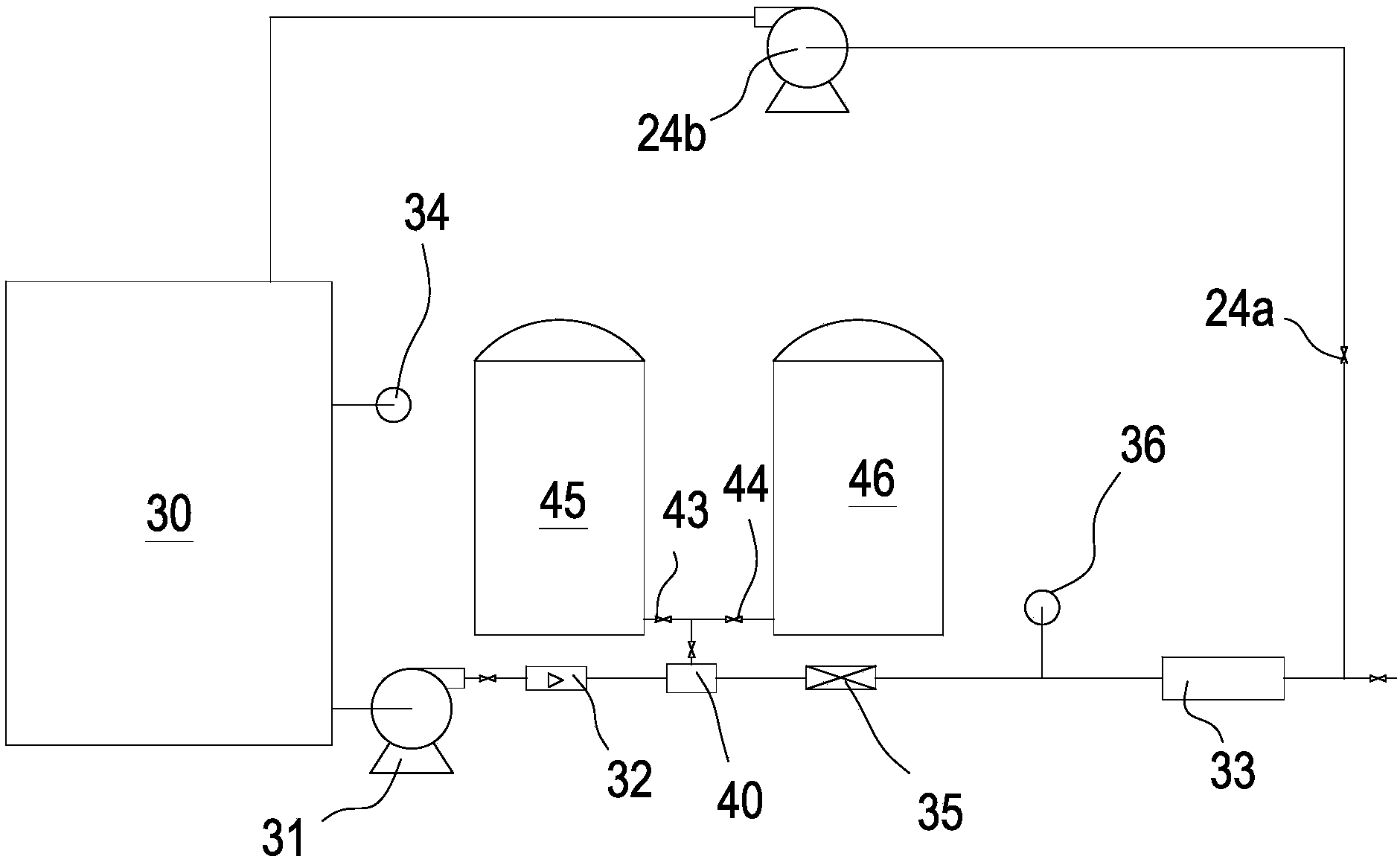

　　一種用于水處理的pH調節機構，包括相互連接的自吸式中和機構和緩沖劑組件，

　　所述的自吸式中和機構包括連接流量計的自吸進料管，自吸進料管上設有單向閥組件，所述的單向閥組件分別通過第一截止閥和第二截止閥連接酸性中和劑儲罐和堿性中和劑儲罐，

　　所述的緩沖劑組件包括用于盛放緩沖劑的罐體，所述的罐體包括設有第一液體導通管的主體罐，及設有第二液體導通管的蓋體罐，所述的主體罐與蓋體罐螺接，在罐體內的緩沖劑呈蜂窩煤狀結構，

　　所述的主體罐靠近第一液體導通管的底部及蓋體罐靠近第二液體導通管的底部分別設有一塊過濾網。

　　在上述的用于水處理的pH調節機構中，所述的自吸進料管的兩端為進料端和出料端，進料端連接流量計，在進料端和出料端之間設有自吸通道，所述的自吸通道位于自吸進料管的側壁上，所述的自吸進料管的內徑由進料端往出料端的方向逐漸變小從而形成圓錐形的流道，所述的自吸通道靠近出料端。

　　在上述的用于水處理的pH調節機構中，所述的單向閥組件包括閥座，所述的閥座連接自吸通道且與自吸通道密封連接，所述的閥座內設有呈環形的單向板，所述的單向板靠近自吸通道的一端設有密封圈，在密封圈上壓設有一塊密封板，所述的密封板連接有呈拉伸狀態的彈簧，且所述的彈簧固定在閥座上。

　　在上述的用于水處理的pH調節機構中，所述的緩沖劑呈圓筒形，緩沖劑內部具有能使液體通過的導流通道，導流通道有若干個呈環形陣列排列從而使緩沖劑形成蜂窩煤狀結構，且導流通道的軸心線與第一液體導通管和第二液體導通管平行，所述的罐體呈圓筒形且具有與緩沖劑的形狀、大小相配適的容置腔，所述的廢水儲罐上設有第一pH計，自吸式中和機構連接有液液混合器，液液混合器連接第一液體導通管，在液液混合器的出口處設有第二pH計。

　　在上述的用于水處理的pH調節機構中，所述的緩沖劑由Na2HPO4·12H2O、NaH2PO4·H2O、PAM和水組成。

　　在上述的用于水處理的pH調節機構中，所述的緩沖劑由以下質量份數的組分組成：

　　在上述的用于水處理的pH調節機構中，所述的緩沖劑由壓制器制作，所述的壓制器包括成型筒，所述的成型筒內固定連接有若干成孔柱，所述的成型筒頂部封閉且活動連接有一個壓手柄，所述的壓手柄插入到成型筒中，壓手柄端部固定有一塊位于成型筒內部的成型板，所述的成型板上具有與成孔柱一一對應的穿孔，成型板與成孔柱活動連接，成型筒的底部呈開口狀且轉動連接有一塊能將成型筒底部的開口封閉的成型密封板。

　　在上述的用于水處理的pH調節機構中，所述的成孔柱呈環形陣列設置在成型筒內，且當成型密封板轉動至與成型筒底部密封后，成孔柱底部恰好頂住成型密封板頂部，所述的成孔柱為呈空心的圓筒狀且成孔柱底部密封，成孔柱外壁密布有出料孔，所述的壓手柄上還連接有一塊位于成型筒外部的壓料板，壓料板上設有若干與成孔柱一一對應的壓料柱，壓料柱插入到成孔柱中且與成孔柱活動連接。

　　在上述的用于水處理的pH調節機構中，所述的成孔柱頂部延伸出成型筒頂部且呈開口狀，壓料柱從成孔柱的頂部插入到成孔柱中，所述的成孔柱通過連接管相互連接，且其中一個成孔柱連接有一個能向成孔柱中加水的加水機構。

　　在上述的用于水處理的pH調節機構中，所述的加水機構包括連接其中一根成孔柱的加水管，加水管延伸出成型筒外部且連接有一個加水桶，在加水管延伸出成型筒外的管道上設有一個截止閥，每兩根相鄰的成孔柱之間均連接有一根連接管從而使成孔柱之間形成網狀的連接結構。

　　在上述的用于水處理的pH調節機構中，所述的成孔柱內設有密封圈，壓料柱插入到成孔柱中與成孔柱密封連接，所述的出料孔位于密封圈下方。

　　在上述的用于水處理的pH調節機構中，所述的成型筒的底部具有一個呈倒圓錐臺型的第一密封部，所述的成型密封板頂部具有一個呈圓錐臺型的第二密封部，第二密封部與第一密封部的形狀、大小相配適從而使第二密封部能恰好卡入到第一密封部中，所述的成型密封板與成型筒底部通過銷軸轉動連接。

　　與現有的技術相比，本發明的優點在于：

　　1、能連續的、直接連接待處理的水，可將對水起到pH調節作用。

　　2、緩沖劑配伍合理，壓制器結構簡單，設計巧妙，能加工出蜂窩狀的緩釋緩沖劑，工作過程中能完成內部加水，使緩沖劑實現自粘結。

　　3、采用自吸方式進入酸性或堿性中和液，無需經過專用的防腐泵泵打，成本顯著降低。

　　本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。
