申請日2017.09.25
公開(公告)日2018.01.16
IPC分類號C02F9/10; C02F101/10
摘要
本發明公開了一種廢水零排放工藝，其步驟如下：(1)、預處理：將廢水通過疊片式過濾器;去除粒徑大于100微米的顆粒物;(2)、正滲透：將經過預處理的廢水通過正滲透膜;(3)、通過FO膜后，得到的濃廢水通過低溫蒸發結晶器進行低溫蒸發結晶;通過FO膜后得到的FO淡汲取液，利用高壓泵將FO淡汲取液泵入高鹽濃縮膜;生成的濃水作為汲取液回收，生成的淡水作為工業用水。本發明技術方案具有以下有益效果：1、預處理簡單;2、汲取液回收采用高鹽濃縮膜技術，回收簡單，不需加藥;3、低溫蒸發結晶器蒸發過程采用空氣驅動，所需溫度在30℃左右，這是目前在水處理行業蒸發采用的最低溫度。
權利要求書
1.一種廢水零排放工藝，其特征在于：其步驟如下：
(1)、預處理：將廢水通過疊片式過濾器;去除粒徑大于100微米的顆粒物;
(2)、正滲透：將經過預處理的廢水通過正滲透膜;其中，采用的FO汲取液為質量百分比濃度為2%-28%的氯化鈉溶液;
(3)、通過FO膜后，得到的濃廢水通過低溫蒸發結晶器進行低溫蒸發結晶;然后將結晶后的固體外運填埋或處理;
通過FO膜后，得到重量百分比為1%-25%的FO淡汲取液，利用高壓泵將FO淡汲取液泵入高鹽濃縮膜;生成的濃水作為汲取液回收，生成的淡水作為工業用水。
2.根據權利要求1所述的一種廢水零排放工藝，其特征在于：步驟(1)中，所述的疊片式過濾器為若干個疊片疊放在一起，每片疊片上設置有既定深度的溝槽。
3.根據權利要求1所述的一種廢水零排放工藝，其特征在于：步驟(2)中，所述的正滲透膜為醋酸纖維膜;所述的正滲透膜為卷式結構，沿中心軸為中心管，FO汲取液自中心管內通過，自正滲透膜一端沿中心軸方向向另一端流出，流出時為淡汲取液;廢水自中心管外側通過;自正滲透膜一端沿中心軸方向向另一端流出，流出時為濃廢水。
4.根據權利要求1所述的一種廢水零排放工藝，其特征在于：步驟(3)中，所述的低溫蒸發結晶器采用空氣驅動，通過風機將空氣鼓入低溫蒸發結晶器將水分從濃水中帶出;所述的蒸發溫度為20～65℃。
5.根據權利要求4所述的一種廢水零排放工藝，其特征在于：蒸發溫度為30℃。
6.根據權利要求1所述的一種廢水零排放工藝，其特征在于：所述的低溫蒸發結晶器材質為塑料或纖維增強復合材料。
7.根據權利要求1所述的一種廢水零排放工藝，其特征在于：所述的高鹽濃縮膜為卷式結構，沿中心軸為中心管;鹽水自中心管外側通過，由高鹽濃縮膜的一端沿中心軸方向向另一端流出，流出時為濃水;中心管輸出為淡水。
8.根據權利要求1所述的一種廢水零排放工藝，其特征在于：步驟(3)中，高壓泵的壓力在5MPa～8MPa。
說明書
一種廢水零排放工藝
技術領域
本發明涉及一種廢水處理方法，具體為一種廢水零排放工藝，屬于環保技術領域。
背景技術
我國自“九五”開始，集中力量對“三河三湖”等重點流域進行綜合整治，“十一五”以來，大力推進污染減排，水環境保護取得積極成效。但是，我國水污染嚴重的狀況仍未得到根本性遏制，區域性、復合型、壓縮型水污染日益凸顯，已經成為影響我國水安全的最突出因素，防治形勢十分嚴峻。為此環境保護部、發展改革委等十二個部門，共同編制了《水污染防治行動計劃》簡稱為《水十條》)并于2015年4月16日由國務院向社會公開。
目前一些工業企業產生的廢水為高鹽、高COD廢水，也有的是在水處理過程中產生的高鹽廢水，此類廢水處理難度較大。這些廢水在處理過程中采用的是一些傳統技術，系統設備需要復雜的預處理且易發生污堵從而使設備不能穩定地運行，所用設備要耐高鹽腐蝕，對材質要求高。本發明為高流量疊片式過濾器、以三醋酸纖維素為材質的正滲透膜技術、高鹽濃縮膜、和低溫蒸發結晶器所構成的高鹽、高COD水處理裝置，采用氯化鈉溶液作為汲取液，預處理簡單、不污堵、汲取液回收簡單、節能、環保。為高難度水處理的最新工藝技術。
發明內容
本發明的目的是為了提供一種廢水零排放工藝及其專用裝置，以解決現有技術的上述問題。
本發明的目的是通過以下技術方案來實現的。

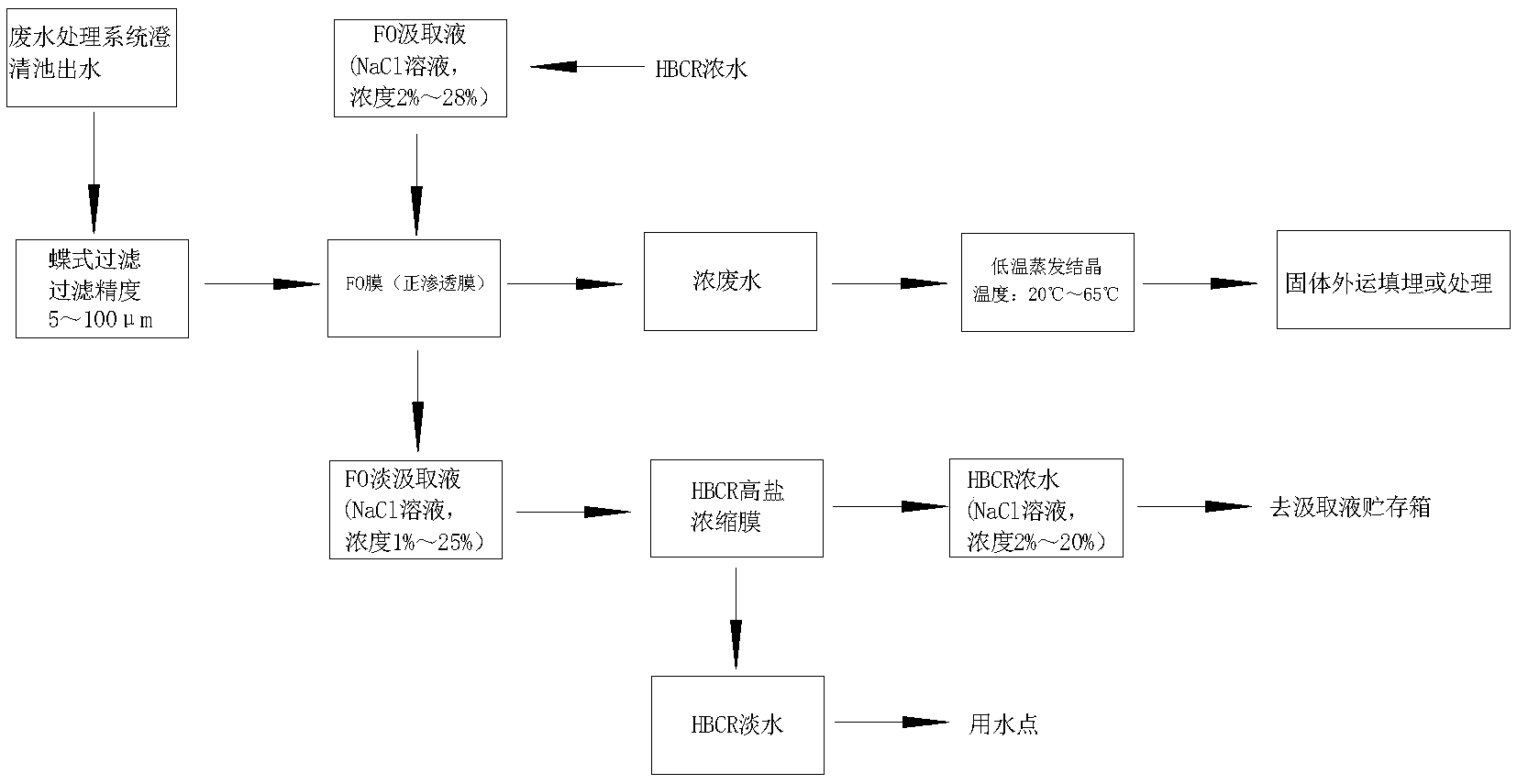

一種廢水零排放工藝，其步驟如下：
(1)、預處理：將廢水(高鹽水和高COD水)通過疊片式過濾器;去除粒徑大于100微米的顆粒物;
(2)、正滲透：將經過預處理的廢水通過正滲透膜(FO膜);其中，采用的FO汲取液為質量百分比濃度為2%-28%的氯化鈉溶液;
(3)、通過FO膜后，得到的濃廢水通過低溫蒸發結晶器進行低溫蒸發結晶;然后將結晶后的固體外運填埋或處理;
通過FO膜后，得到重量百分比為1%-25%的FO淡汲取液，利用高壓泵將FO淡汲取液泵入高鹽濃縮膜;生成的濃水作為汲取液回收，生成的淡水作為工業用水。
步驟(1)中，所述的疊片式過濾器為若干個疊片疊放在一起，每片疊片上設置有既定深度的溝槽。
步驟(2)中，所述的正滲透膜為醋酸纖維膜。所述的正滲透膜為卷式結構，沿中心軸為中心管，FO汲取液自中心管內通過，自正滲透膜一端沿中心軸方向向另一端流出，流出時為淡汲取液;廢水自中心管外側通過;自正滲透膜一端沿中心軸方向向另一端流出，流出時為濃廢水。
步驟(3)中，所述的低溫蒸發結晶器采用空氣驅動，通過風機將空氣鼓入低溫蒸發結晶器將水分從濃水中帶出;所述的蒸發溫度為20～65℃。優選的蒸發溫度為30℃。
所述的低溫蒸發結晶器材質為塑料或纖維增強復合材料。這種材質耐腐蝕材質，遇高濃度鹽溶液而不受腐蝕。
所述的高鹽濃縮膜為卷式結構，沿中心軸為中心管;鹽水自中心管外側通過，由高鹽濃縮膜的一端沿中心軸方向向另一端流出，流出時為濃水;中心管輸出為淡水。
步驟(3)中，高壓泵的壓力在5MPa～8MPa。
本發明技術方案具有以下有益效果：
1、預處理簡單，只需去除粒徑大于100微米的顆粒物;
2、汲取液回收采用高鹽濃縮膜技術，回收簡單，不需加藥;
3、低溫蒸發結晶器蒸發過程采用空氣驅動，所需溫度在30℃左右，這是目前在水處理行業蒸發采用的最低溫度，結晶器材質耐腐蝕材質，遇高濃度鹽溶液而不受腐蝕。
