公布日：2023.06.27
申請日：2023.04.07
分類號：C02F11/00(2006.01)I;B01D21/24(2006.01)I
摘要
本發明提供了一種污水初沉池泥沙提升系統，屬于污水處理技術領域，包括泥斗和氣動提升泵，氣動提升泵的輸入端設置有延伸至泥斗內腔的提升管道。該發明，可以在水平方向同時對泥沙進行切割破碎細化使其保持流動性，同時通過多組下弧形切割葉片和上弧形切割葉片可以實現對泥沙的逐級自動聚攏方便抽吸提升，同時在運行的同時通過下活動轉環和上活動轉環的周期性沿垂直方向運動，可以對泥斗底部沉淀進行自動刮除的同時實現在垂直方向對污泥進行細化破碎，實現了在多個方向多個角度同時對污泥進行過細化破碎，提升泥沙整體的流動性，避免板結和堵塞，進一步提升氣動提升泵對泥沙的整體提升效率。
權利要求書
1.一種污水初沉池泥沙提升系統，包括泥斗(1)和氣動提升泵(2)，所述氣動提升泵(2)的輸入端設置有延伸至泥斗(1)內腔的提升管道(21)，其特征在于，還包括：下傳動機構(5)，在氣動提升泵(2)工作提升泥斗(1)內部的泥沙時，可以通過下傳動機構(5)的轉動，對泥斗(1)內部的泥沙進行破碎分割，對泥斗(1)內壁底部的泥沙進行刮動，同時可以將泥沙朝提升管道(21)的底部開口聚攏；上傳動機構(6)，通過上傳動機構(6)的轉動，可以對泥斗(1)內部泥沙在水平方向進行切割分散，并將流動的泥沙聚攏，并且可以在轉動的同時周期性朝下傳動機構(5)的方向運動，在垂直方向對泥沙進行切割分散。

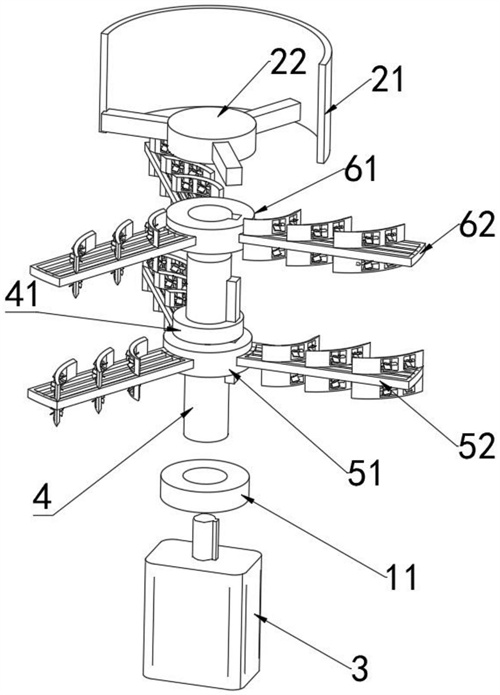

2.根據權利要求1所述的一種污水初沉池泥沙提升系統，其特征在于，所述泥斗(1)的底部通過軸承轉動連接有一組驅動轉軸(4)，所述泥斗(1)的內部還固定安裝有一組輸出軸與驅動轉軸(4)相連接的驅動電機(3)，所述泥斗(1)的內部還固定安裝有一組設置于驅動轉軸(4)外側壁的下固定磁塊(11)，所述提升管道(21)的底部中心處通過多組固定桿固定安裝有一組底部與驅動轉軸(4)頂部相轉動連接的上固定磁塊(22)；所述下傳動機構(5)包括下活動轉環(51)，所述下活動轉環(51)限位活動套接于驅動轉軸(4)的外側壁，所述下活動轉環(51)的外側壁沿環形設置有多組下切割葉片(52)，所述下切割葉片(52)的中心處設計有多組下切割隔板(53)，所述下切割葉片(52)的上下方對稱設計有多組下弧形切割葉片(54)，所述下弧形切割葉片(54)的側壁開設有多組通孔，所述通孔的內部通過轉動軸轉動連接有下破碎葉輪組(55)；所述上傳動機構(6)包括上活動轉環(61)，所述上活動轉環(61)限位活動套接于驅動轉軸(4)的外側壁，所述上活動轉環(61)的外側壁沿環形設置有多組上切割葉片(62)，所述上切割葉片(62)的中心處設計有多組上切割隔板(63)，所述上切割葉片(62)的上下方對稱設計有多組上弧形切割葉片(64)，所述上弧形切割葉片(64)的側壁開設有多組通孔，所述通孔的內部通過轉動軸轉動連接有上破碎葉輪組(65)。
3.根據權利要求2所述的一種污水初沉池泥沙提升系統，其特征在于，所述下切割隔板(53)和上切割隔板(63)的上端和下端均做倒斜角刀刃設計。
4.根據權利要求2所述的一種污水初沉池泥沙提升系統，其特征在于，所述下弧形切割葉片(54)和上弧形切割葉片(64)朝向轉動一側的邊緣做倒斜角設計。
5.根據權利要求2所述的一種污水初沉池泥沙提升系統，其特征在于，所述下弧形切割葉片(54)為弧形設計，且任意一組所述下弧形切割葉片(54)貼近驅動轉軸(4)一側的邊緣與驅動轉軸(4)之間的距離小于相鄰貼近驅動轉軸(4)一組下弧形切割葉片(54)遠離驅動轉軸(4)一側的邊緣與驅動轉軸(4)之間的距離；所述上弧形切割葉片(64)也為弧形設計，且任意一組所述上弧形切割葉片(64)貼近驅動轉軸(4)一側的邊緣與驅動轉軸(4)之間的距離也小于相鄰貼近驅動轉軸(4)一組上弧形切割葉片(64)遠離驅動轉軸(4)一側的邊緣與驅動轉軸(4)之間的距離。
6.根據權利要求2所述的一種污水初沉池泥沙提升系統，其特征在于，所述上弧形切割葉片(64)和下弧形切割葉片(54)在垂直方向做錯位設計。
7.根據權利要求2所述的一種污水初沉池泥沙提升系統，其特征在于，所述下活動轉環(51)貼近下固定磁塊(11)的一半和上活動轉環(61)貼近上固定磁塊(22)的一半為永磁體設計，且所述下活動轉環(51)和上活動轉環(61)的磁極朝向相同，所述上固定磁塊(22)和下固定磁塊(11)的磁極朝向也相同。
8.根據權利要求2所述的一種污水初沉池泥沙提升系統，其特征在于，所述驅動轉軸(4)的中心處設置有用于將下活動轉環(51)和上活動轉環(61)分隔的固定環(41)。
發明內容
為了彌補以上不足，本發明提供了一種污水初沉池泥沙提升系統，旨在改善現有初沉池泥沙容易出現板結導致輸送提升效率差的問題。
本發明是這樣實現的：
本發明提供一種污水初沉池泥沙提升系統，包括泥斗和氣動提升泵，氣動提升泵的輸入端設置有延伸至泥斗內腔的提升管道，還包括：
下傳動機構，在氣動提升泵工作提升泥斗內部的泥沙時，可以通過下傳動機構的轉動，對泥斗內部的泥沙進行破碎分割，對泥斗內壁底部的泥沙進行刮動，同時可以將泥沙朝提升管道的底部開口聚攏；
上傳動機構，通過上傳動機構的轉動，可以對泥斗內部泥沙在水平方向進行切割分散，并將流動的泥沙聚攏，并且可以在轉動的同時周期性朝下傳動機構的方向運動，在垂直方向對泥沙進行切割分散。
優選地，泥斗的底部通過軸承轉動連接有一組驅動轉軸，泥斗的內部還固定安裝有一組輸出軸與驅動轉軸相連接的驅動電機，泥斗的內部還固定安裝有一組設置于驅動轉軸外側壁的下固定磁塊，提升管道的底部中心處通過多組固定桿固定安裝有一組底部與驅動轉軸頂部相轉動連接的上固定磁塊；
下傳動機構包括下活動轉環，下活動轉環限位活動套接于驅動轉軸的外側壁，下活動轉環的外側壁沿環形設置有多組下切割葉片，下切割葉片的中心處設計有多組下切割隔板，下切割葉片的上下方對稱設計有多組下弧形切割葉片，下弧形切割葉片的側壁開設有多組通孔，通孔的內部通過轉動軸轉動連接有下破碎葉輪組；
上傳動機構包括上活動轉環，上活動轉環限位活動套接于驅動轉軸的外側壁，上活動轉環的外側壁沿環形設置有多組上切割葉片，上切割葉片的中心處設計有多組上切割隔板，上切割葉片的上下方對稱設計有多組上弧形切割葉片，上弧形切割葉片的側壁開設有多組通孔，通孔的內部通過轉動軸轉動連接有上破碎葉輪組。
優選地，下切割隔板和上切割隔板的上端和下端均做倒斜角刀刃設計。
優選地，下弧形切割葉片和上弧形切割葉片朝向轉動一側的邊緣做倒斜角設計。
優選地，下弧形切割葉片為弧形設計，且任意一組下弧形切割葉片貼近驅動轉軸一側的邊緣與驅動轉軸之間的距離小于相鄰貼近驅動轉軸一組下弧形切割葉片遠離驅動轉軸一側的邊緣與驅動轉軸之間的距離；
上弧形切割葉片也為弧形設計，且任意一組上弧形切割葉片貼近驅動轉軸一側的邊緣與驅動轉軸之間的距離也小于相鄰貼近驅動轉軸一組上弧形切割葉片遠離驅動轉軸一側的邊緣與驅動轉軸之間的距離。
優選地，上弧形切割葉片和下弧形切割葉片在垂直方向做錯位設計。
優選地，下活動轉環貼近下固定磁塊的一半和上活動轉環貼近上固定磁塊的一半為永磁體設計，且下活動轉環和上活動轉環的磁極朝向相同，上固定磁塊和下固定磁塊的磁極朝向也相同。
優選地，驅動轉軸的中心處設置有用于將下活動轉環和上活動轉環分隔的固定環。
本發明的有益效果是：
本裝置可以通過下切割葉片、下弧形切割葉片和上切割葉片、上弧形切割葉片在的轉動環在水平方向對泥沙進行切割破碎細化使其保持流動性，同時通過多組下弧形切割葉片和上弧形切割葉片的弧形設計將泥沙的逐級自動聚攏至提升管道下方，方便抽吸提升，可以提高提升管道底部的提升效率，減少空吸；
在裝置運行的同時下活動轉環和上活動轉環在磁力的作用下周期性沿垂直方向做循環貼近和遠離運動，在磁力斥力作用下遠離運動時可以對泥斗底部沉淀進行自動刮除，在磁力吸力作用下相互貼近可以通過下弧形切割葉片和上弧形切割葉片沿垂直方向對污泥進行切割細化破碎，實現了在垂直和水平方向同時對污泥進行過細化破碎，破碎細化的效率更高，破碎細化效果更徹底，同時可以對泥斗底部進行同步刮動處理，顯著提升了泥斗內泥沙整體的流動性，避免泥斗底部泥沙出現板結，避免泥沙提升時出現堵塞，整體顯著提升了氣動提升泵對泥沙的整體提升輸送效率。
（發明人：王福浩;霍宏宇;馬林;袁博;王鵬;薛騰飛;史志遠）
