公布日：2023.11.07
申請日：2023.07.31
分類號：B01D33/11(2006.01)I;B01D33/50(2006.01)I;B01D33/76(2006.01)I;B01D33/80(2006.01)I
摘要
本發明涉及污水處理設備領域，具體是涉及一種高效過濾的污水處理微濾機及污水處理系統，包括有箱體外殼、過濾裝置、旋轉驅動裝置、垃圾收集裝置和沖洗裝置，箱體外殼內設置有分隔板，分隔板兩側分別為第一空腔和第二空腔，第二空腔連接有進水管，第一空腔貫通連接有出水管，第一空腔側壁貫通連接有排污管；過濾裝置包括有第一圓盤、第二圓盤和過濾網架，第一圓盤中心與排污管一端連接，第二圓盤中心與進水管一端連接，過濾網架設置在第一圓盤和第二圓盤之間；過濾網架外側固定連接有環形濾網；旋轉驅動裝置驅動第二圓盤轉動；垃圾收集裝置設置在過濾網架內；沖洗裝置設置在環形濾網上方。本發明能夠減少環形濾網上附著的垃圾，提高污水的過濾效率。
權利要求書

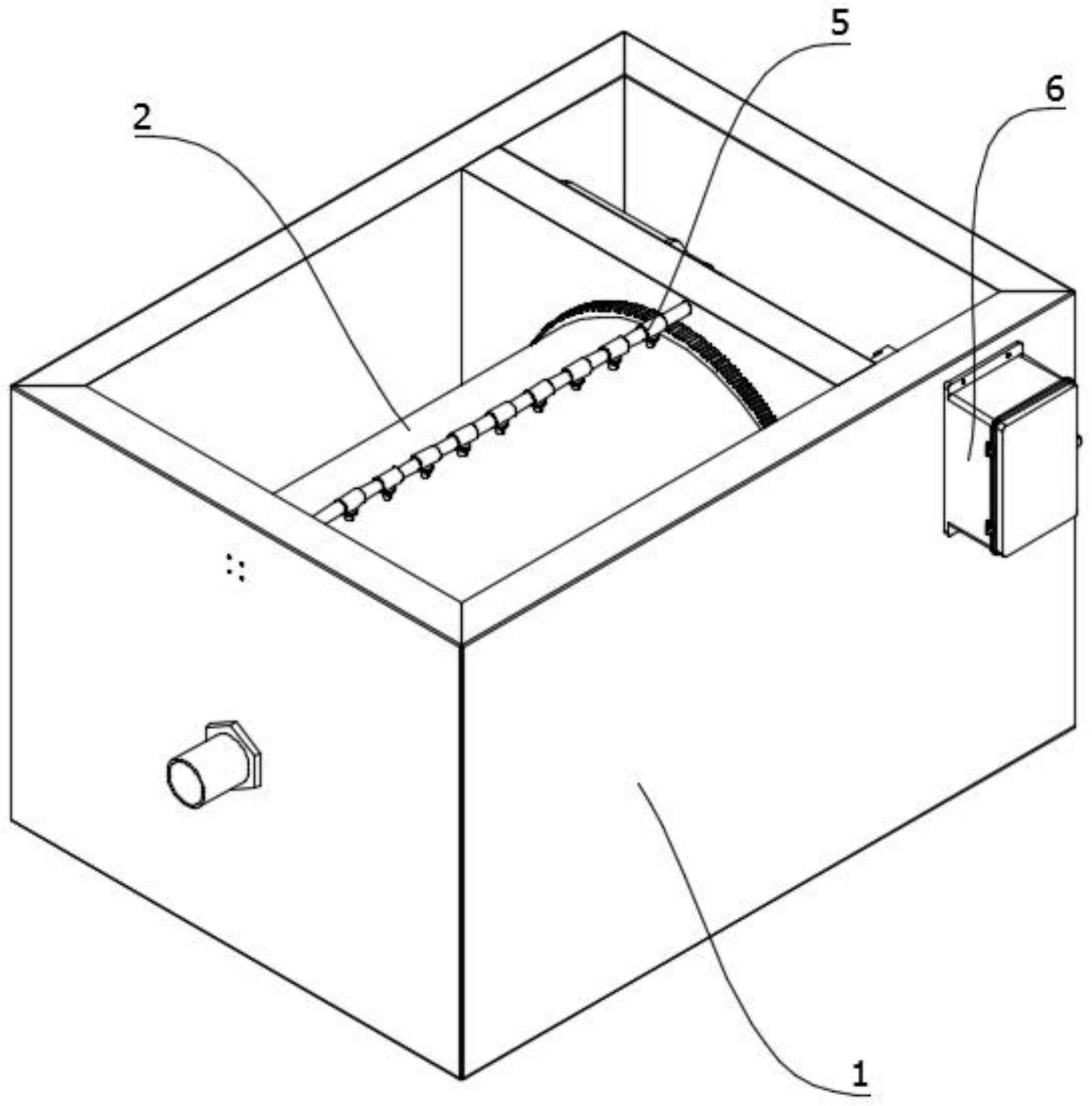

1.一種高效過濾的污水處理微濾機，包括有箱體外殼(1)、過濾裝置(2)、旋轉驅動裝置(3)、垃圾收集裝置(4)和沖洗裝置(5)，其特征在于，所述箱體外殼(1)內設置有分隔板(11)，所述分隔板(11)兩側分別為第一空腔(12)和第二空腔(13)，所述第二空腔(13)貫通連接有進水管(14)，所述進水管(14)一端貫穿連接分隔板(11)至第一空腔(12)內，所述第一空腔(12)貫通連接有出水管(16)，所述第一空腔(12)側壁貫通連接有排污管(15)；所述過濾裝置(2)包括有第一圓盤(21)、第二圓盤(22)和過濾網架(23)，所述過濾裝置(2)設置在第一空腔(12)內，所述第一圓盤(21)中心與排污管(15)一端連接，所述第二圓盤(22)中心與進水管(14)一端連接，所述過濾網架(23)設置在第一圓盤(21)和第二圓盤(22)之間，所述過濾網架(23)與第一圓盤(21)和第二圓盤(22)為一體結構；所述過濾網架(23)外側固定連接有環形濾網(24)；所述旋轉驅動裝置(3)設置在第二空腔(13)，所述旋轉驅動裝置(3)驅動第二圓盤(22)轉動；所述垃圾收集裝置(4)設置在過濾網架(23)內部，所述垃圾收集裝置(4)一端與排污管(15)連通；所述沖洗裝置(5)設置在環形濾網(24)上方。
2.根據權利要求1所述的一種高效過濾的污水處理微濾機，其特征在于，所述旋轉驅動裝置(3)包括有驅動電機(31)、軸承(32)、轉軸(33)、主動齒輪(34)和從動齒輪(35)，所述驅動電機(31)設置在第二空腔(13)內，所述驅動電機(31)輸出端貫穿分隔板(11)的一端連接有軸承(32)，所述軸承(32)一端同軸連接有轉軸(33)，所述轉軸(33)上設置有主動齒輪(34)，所述從動齒輪(35)設置在第二圓盤(22)外側面上，所述從動齒輪(35)與主動齒輪(34)相互嚙合。
3.根據權利要求1所述的一種高效過濾的污水處理微濾機，其特征在于，所述沖洗裝置(5)包括有氣泵(51)、連通管(52)、沖洗管(53)和高壓噴頭(54)，所述氣泵(51)設置在第二空腔(13)底部，所述氣泵(51)上設置有固定支架(511)，所述固定支架(511)將氣泵(51)固定在箱體外殼(1)底部，所述氣泵(51)側壁一端連接有水管道(512)，所述水管道(512)貫穿第二空腔(13)延伸至箱體外殼(1)外；所述連通管(52)設置在氣泵(51)頂部，所述沖洗管(53)貫穿分隔板(11)的一端與連通管(52)連通，所述沖洗管(53)的另外一端與第一空腔(12)內側壁固定連接，所述高壓噴頭(54)設置在沖洗管(53)上，所述高壓噴頭(54)對準環形濾網(24)上方，所述高壓噴頭(54)上設置有噴水槽(541)，所述噴水槽(541)能夠實現扇形噴水，所述沖洗管(53)上設置有多個高壓噴頭(54)。
4.根據權利要求1所述的一種高效過濾的污水處理微濾機，其特征在于，所述垃圾收集裝置(4)包括有收集盒(41)、安裝環(42)和連接環(43)，所述收集盒(41)內部設置有容置腔(411)，所述安裝環(42)設置在收集盒(41)底部一端，所述安裝環(42)與收集盒(41)為一體結構，所述安裝環(42)固定套接在進水管(14)道上，所述連接環(43)設置在收集盒(41)底部另外一端，所述連接環(43)與排污管(15)連通，所述容置腔(411)內設置有開口(4111)，所述開口(4111)與底部連接環(43)連通。
5.根據權利要求1所述的一種高效過濾的污水處理微濾機，其特征在于，還包括有控制電箱(6)，所述控制電箱(6)包括有箱盒(61)、合頁(62)和盒蓋(63)，所述控制電箱(6)設置在箱體外殼(1)外側面上，所述控制電箱(6)與旋轉驅動裝置(3)電性連接，所述控制電箱(6)與沖洗裝置(5)電性連接，所述箱盒(61)內部設置有控制按鈕，所述盒蓋(63)通過合頁(62)將箱盒(61)密封。
6.根據權利要求4所述的一種高效過濾的污水處理微濾機，其特征在于，所述容置腔(411)底部設置有斜槽(412)，所述斜槽(412)延伸至開口(4111)位置。
7.根據權利要求3所述的一種高效過濾的污水處理微濾機，其特征在于，所述連通管(52)與沖洗管(53)的連接處設置有彎頭管(521)，所述彎頭管(521)連通沖洗管(53)與連通管(52)。
8.根據權利要求3所述的一種高效過濾的污水處理微濾機，其特征在于，所述沖洗管(53)固定連接在第一空腔(12)內側壁的位置的一端設置有安裝定位座(531)，所述安裝定位座(531)通過螺栓與箱體外殼(1)固定連接，所述沖洗管(53)與安裝定位座(531)固定連接。
9.根據權利要求1所述的一種高效過濾的污水處理微濾機，其特征在于，所述第一圓盤(21)與排污管(15)的連接處設置有密封圈(8)，所述第二圓盤(22)與進水管(14)的連接處設置有密封圈(8)。
10.根據權利要求1所述的一種高效過濾的污水處理微濾機，其特征在于，所述進水管(14)貫穿于箱體外殼(1)和分隔板(11)的兩端設置有固定卡塊(7)，所述排污管(15)貫穿于箱體外殼(1)的兩端設置有固定卡塊(7)。
發明內容
針對上述問題，提供一種高效過濾的污水處理微濾機及污水處理系統，通過第一圓盤和第二圓盤以及過濾網架的配合，能夠將污水中的垃圾以及沉淀物完全吸附在環形濾網上，通過旋轉驅動裝置實現污水的流動，能夠對污水實現高效過濾，通過沖洗裝置和垃圾收集裝置的配合，能夠快速清理附著在環形濾網上的垃圾以及沉淀物，能夠快速且高效的實現污水的過濾工作，提高過濾效率。
為解決現有技術問題，提供一種高效過濾的污水處理微濾機及污水處理系統，包括有箱體外殼、過濾裝置、旋轉驅動裝置、垃圾收集裝置和沖洗裝置，所述箱體外殼內設置有分隔板，所述分隔板兩側分別為第一空腔和第二空腔，所述第二空腔貫通連接有進水管，所述進水管一端貫穿連接分隔板至第一空腔內，所述第一空腔貫通連接有出水管，所述第一空腔側壁貫通連接有排污管；所述過濾裝置包括有第一圓盤、第二圓盤和過濾網架，所述過濾裝置設置在第一空腔內，所述第一圓盤中心與排污管一端連接，所述第二圓盤中心與進水管一端連接，所述過濾網架設置在第一圓盤和第二圓盤之間，所述過濾網架與第一圓盤和第二圓盤為一體結構；所述過濾網架外側固定連接有環形濾網；所述旋轉驅動裝置設置在第二空腔，所述旋轉驅動裝置驅動第二圓盤轉動；所述垃圾收集裝置設置在過濾網架內部，所述垃圾收集裝置一端與排污管連通；所述沖洗裝置設置在環形濾網上方。
優選的，所述旋轉驅動裝置包括有驅動電機、軸承、轉軸、主動齒輪和從動齒輪，所述驅動電機設置在第二空腔內，所述驅動電機輸出端貫穿分隔板的一端連接有軸承，所述軸承一端同軸連接有轉軸，所述轉軸上設置有主動齒輪，所述從動齒輪設置在第二圓盤外側面上，所述從動齒輪與主動齒輪相互嚙合。
優選的，所述沖洗裝置包括有氣泵、連通管、沖洗管和高壓噴頭，所述氣泵設置在第二空腔底部，所述氣泵上設置有固定支架，所述固定支架將氣泵固定在箱體外殼底部，所述氣泵側壁一端連接有水管道，所述水管道貫穿第二空腔延伸至箱體外殼外；所述連通管設置在氣泵頂部，所述沖洗管貫穿分隔板的一端與連通管連通，所述沖洗管的另外一端與第一空腔內側壁固定連接，所述高壓噴頭設置在沖洗管上，所述高壓噴頭對準環形濾網上方，所述高壓噴頭上設置有噴水槽，所述噴水槽能夠實現扇形噴水，所述沖洗管上設置有多個高壓噴頭。
優選的，所述垃圾收集裝置包括有收集盒、安裝環和連接環，所述收集盒內部設置有容置腔，所述安裝環設置在收集盒底部一端，所述安裝環與收集盒為一體結構，所述安裝環固定套接在進水管道上，所述連接環設置在收集盒底部另外一端，所述連接環與排污管連通，所述容置腔內設置有開口，所述開口與底部連接環連通。
優選的，還包括有控制電箱，所述控制電箱包括有箱盒、合頁和盒蓋，所述控制電箱設置在箱體外殼外側面上，所述控制電箱與旋轉驅動裝置電性連接，所述控制電箱與沖洗裝置電性連接，所述箱盒內部設置有控制按鈕，所述盒蓋通過合頁將箱盒密封。
優選的，所述容置腔底部設置有斜槽，所述斜槽延伸至開口位置。
優選的，所述連通管與沖洗管的連接處設置有彎頭管，所述彎頭管連通沖洗管與連通管。
優選的，所述沖洗管固定連接在第一空腔內側壁的位置的一端設置有安裝定位座，所述安裝定位座通過螺栓與箱體外殼固定連接，所述沖洗管與安裝定位座固定連接。
優選的，所述第一圓盤與排污管的連接處設置有密封圈，所述第二圓盤與進水管的連接處設置有密封圈。
優選的，所述進水管貫穿于箱體外殼和分隔板的兩端設置有固定卡塊，所述排污管貫穿于箱體外殼的兩端設置有固定卡塊。
本發明相比較于現有技術的有益效果是：
1、本發明通過第一圓盤和第二圓盤以及過濾網架的配合，能夠將污水中的垃圾以及沉淀物完全吸附在環形濾網上，通過旋轉驅動裝置實現污水的流動，能夠對污水實現高效過濾，通過沖洗裝置和垃圾收集裝置的配合，能夠快速清理附著在環形濾網上的垃圾以及沉淀物，能夠快速且高效的實現污水的過濾工作，提高過濾效率。
2、本發明通過設置旋轉驅動裝置能夠自動調節主動齒輪轉動的速率，控制整個過濾裝置轉動的速率，當污水排量過大時，提高主動齒輪轉動的速率，加快第二圓盤的轉動，提高污水在過濾網架內的流動性快速進行過濾，防止污水中的垃圾以及沉淀物將環形濾網堵住，導致污水充滿過濾網架，影響污水的過濾工作。當污水量較小時，可以減小主動齒輪轉動的速率，減少能源的損耗。
3、本發明通過氣泵將干凈的水從水管道進入到連通管，通過連通管將干凈的水流入至沖洗管內，通過沖洗管上設置的高壓噴頭對環形濾網進行清洗，所述高壓噴頭上設置的噴水槽可以實現兩側扇形噴水，能夠有效的對環形濾網進行清洗，通過同時設置多個高壓噴頭能夠對環形濾網實現全方位的清洗，減少環形濾網上附著的垃圾以及沉淀物，提高污水的過濾效率。
4、本發明通過沖洗裝置將附著在環形濾網上的垃圾以及沉淀物沖洗到收集盒內的容置腔內，垃圾以及沉淀物通過容置腔內的開口流出至底部連接環內，所述連接環和排污管連通，最終垃圾以及沉淀物從排污管流出，通過設置安裝環和連接環能夠避免在過濾裝置旋轉過程中對垃圾收集裝置造成影響。
5、本發明通過設置控制電箱對旋轉驅動裝置以及沖洗裝置進行電性控制，能夠自動化完成污水的過濾過程，通過合頁的安裝方式對箱盒進行密封，防止對控制按鈕進行誤碰，同時該過濾裝置放置在室外時能夠進行一定的防水作用。
6、本發明通過設置控制電箱對旋轉驅動裝置以及沖洗裝置進行電性控制，能夠自動化完成污水的過濾過程，通過合頁的安裝方式對箱盒進行密封，防止對控制按鈕進行誤碰，同時該過濾裝置放置在室外時能夠進行一定的防水作用。
7、本發明通過在容置槽內設置斜槽，能夠提高垃圾以及沉淀物在容置腔內的流動，避免垃圾以及沉淀物在收集盒內堆積，造成擁堵，影響垃圾以及沉淀物的排放，最終影響污水的過濾效率。
8、本發明通過設置彎頭管，能夠隨意調節沖洗管的角度與高度，在對環形濾網進行更換時能夠更加方便，同時針對沖洗管的角度調節能夠使得高壓噴頭對準環形濾網實現高效沖洗和清除附著在環形濾網上的垃圾以及沉淀物。
（發明人：朱泓宇;陳辰;張琳軍;楊帆;黃艷宏;趙佳喜）
