公布日：2023.04.21

申請日：2023.03.13

分類號：C02F1/00(2023.01)I

摘要

本發明公開了一種組合式污水處理濾清設備，包括過濾箱和處理機構，所述處理機構包括：支撐板、過濾網、導流框、輸送組件、藥劑箱、凈化箱和提升組件所述過濾箱內側安裝有支撐板和過濾網，方便對污水進行初步過濾，通過清理組件可將過濾網表面的雜質移動到支撐板表面，避免過濾網堵塞，通過輸送組件可使藥劑在污水流動的過程中與污水進行混合，并通過提升組件流入凈化箱中，進行污水凈化操作；操作便捷，能夠有效提高污水處理的工作效率和工作效果。

權利要求書

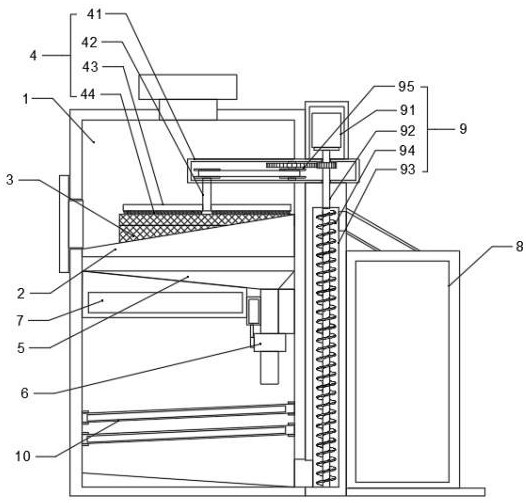

1.一種組合式污水處理濾清設備，包括過濾箱和處理機構，其特征在于，所述處理機構包括：支撐板，所述支撐板固定安裝在所述過濾箱內側，所述支撐板的剖面形狀為直角三角形，所述支撐板上安裝有過濾網，所述過濾網的形狀為圓筒狀，并與所述支撐板固定連接，所述過濾網上表面設有清理組件；所述支撐板底側設有導流框，所述導流框內側安裝有輸送組件，所述輸送組件側面設有藥劑箱，用于在對污水輸送過程中使污水與藥劑混合均勻；所述過濾網側面設有凈化箱，所述凈化箱和過濾箱之間安裝有提升組件，用于將過濾后與藥劑混合的污水輸送到凈化箱內側，所述提升組件與所述清理組件連接，用于在提升組件進行工作時，驅動所述清理組件對過濾網上表面進行清理。

2.根據權利要求1所述的組合式污水處理濾清設備，其特征在于，所述清理組件包括：固定框，固定安裝在所述過濾箱上，并為水平狀，所述固定框位于過濾箱內側一端底側固定安裝有固定桿，所述固定桿與所述固定框轉動連接，所述固定桿底端外側固定安裝有清理板，所述清理板底側固定安裝有清潔刷。

3.根據權利要求2所述的組合式污水處理濾清設備，其特征在于，所述輸送組件包括：第一輸送筒，固定安裝在所述導流框底端，并與導流框連通，所述第一輸送筒底端安裝有混合框，所述混合框底端安裝有第二輸送筒，所述混合框與藥劑箱之間安裝有控制閥和連接管，用于將藥劑輸送到混合箱內側；所述第一輸送筒、混合框和第二輸送筒之間安裝有旋轉組件，用于在污水通過時在第一輸送筒、混合框和第二輸送筒內側進行旋轉，并對污水和藥劑進行混合。

4.根據權利要求3所述的組合式污水處理濾清設備，其特征在于，所述旋轉組件包括：固定架，固定安裝在所述第一輸送筒內側，所述固定架中部安裝有長桿，所述長桿位于固定架內側一端外壁固上安裝有旋轉葉，用于在污水通過時在固定架內側帶動長桿進行旋轉，所述長桿位于混合框內側一段外壁上安裝有攪拌葉，用于對污水和藥劑進混合；所述長桿位于第二輸送筒內側一端外壁上安裝有第一螺旋葉，用于旋轉使污水與藥劑進一步的混合，并可在污水通過時使長桿進行旋轉。

5.根據權利要求1所述的組合式污水處理濾清設備，其特征在于，所述提升組件包括：驅動件，固定安裝在所述固定框伸出過濾箱一端頂側，所述驅動件輸出端安裝還有驅動桿，所述過濾箱外壁固定安裝有豎直狀的連接筒，所述驅動桿伸入連接筒內側，所述驅動桿位于連接筒內側一端外壁固定安裝有第二螺旋葉；所述驅動桿和固定框上的固定桿之間安裝有連接組件，用于在驅動桿進行旋轉時，使固定桿在固定框上進行旋轉。

6.根據權利要求5所述的組合式污水處理濾清設備，其特征在于，所述連接組件包括：驅動齒，固定安裝在所述驅動桿外側，并位于固定框內側，所述固定框內側安裝有定位桿，所述定位桿兩端與所述固定框內壁轉動連接，所述定位桿為豎直狀，所述定位桿一端安裝有連接齒，所述連接齒與所述驅動齒嚙合連接，所述定位桿另一端安裝有第一帶輪，所述固定桿伸入固定框一端安裝有第二帶輪，所述第一帶輪和第二帶輪之間安裝有皮帶。

7.根據權利要求1所述的組合式污水處理濾清設備，其特征在于，所述輸送組件底側設有篩網，用于對與藥劑混合后的污水進行過濾，所述篩網固定安裝在過濾網內壁上，并為傾斜狀。

發明內容

本發明的目的在于提供一種組合式污水處理濾清設備，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種組合式污水處理濾清設備，包括過濾箱和處理機構，所述處理機構包括：支撐板，所述支撐板固定安裝在所述過濾箱內側，所述支撐板的剖面形狀為直角三角形，所述支撐板上安裝有過濾網，所述過濾網的形狀為圓筒狀，并與所述支撐板固定連接，所述過濾網上表面設有清理組件；所述支撐板底側設有導流框，所述導流框內側安裝有輸送組件，所述輸送組件側面設有藥劑箱，用于在對污水輸送過程中使污水與藥劑混合均勻；所述過濾網側面設有凈化箱，所述凈化箱和過濾箱之間安裝有提升組件，用于將過濾后與藥劑混合的污水輸送到凈化箱內側，所述提升組件與所述清理組件連接，用于在提升組件進行工作時，驅動所述清理組件對過濾網上表面進行清理。

作為本發明進一步的技術方案：所述清理組件包括：固定框，固定安裝在所述過濾箱上，并為水平狀，所述固定框位于過濾箱內側一端底側固定安裝有固定桿，所述固定桿與所述固定框轉動連接，所述固定桿底端外側固定安裝有清理板，所述清理板底側固定安裝有清潔刷。

作為本發明進一步的技術方案：所述輸送組件包括：第一輸送筒，固定安裝在所述導流框底端，并與導流框連通，所述第一輸送筒底端安裝有混合框，所述混合框底端安裝有第二輸送筒，所述混合框與藥劑箱之間安裝有控制閥和連接管，用于將藥劑輸送到混合箱內側；所述第一輸送筒、混合框和第二輸送筒之間安裝有旋轉組件，用于在污水通過時在第一輸送筒、混合框和第二輸送筒內側進行旋轉，并對污水和藥劑進行混合。

作為本發明進一步的技術方案：所述旋轉組件包括：固定架，固定安裝在所述第一輸送筒內側，所述固定架中部安裝有長桿，所述長桿位于固定架內側一端外壁固上安裝有旋轉葉，用于在污水通過時在固定架內側帶動長桿進行旋轉，所述長桿位于混合框內側一段外壁上安裝有攪拌葉，用于對污水和藥劑進混合；所述長桿位于第二輸送筒內側一端外壁上安裝有第一螺旋葉，用于旋轉使污水與藥劑進一步的混合，并可在污水通過時使長桿進行旋轉。

作為本發明進一步的技術方案：所述提升組件包括：驅動件，固定安裝在所述固定框伸出過濾箱一端頂側，所述驅動件輸出端安裝還有驅動桿，所述過濾箱外壁固定安裝有豎直狀的連接筒，所述驅動桿伸入連接筒內側，所述驅動桿位于連接筒內側一端外壁固定安裝有第二螺旋葉；所述驅動桿和固定框上的固定桿之間安裝有連接組件，用于在驅動桿進行旋轉時，使固定桿在固定框上進行旋轉。

作為本發明進一步的技術方案：所述連接組件包括：驅動齒，固定安裝在所述驅動桿外側，并位于固定框內側，所述固定框內側安裝有定位桿，所述定位桿兩端與所述固定框內壁轉動連接，所述定位桿為豎直狀，所述定位桿一端安裝有連接齒，所述連接齒與所述驅動齒嚙合連接，所述定位桿另一端安裝有第一帶輪，所述固定桿伸入固定框一端安裝有第二帶輪，所述第一帶輪和第二帶輪之間安裝有皮帶。

作為本發明進一步的技術方案：所述輸送組件底側設有篩網，用于對與藥劑混合后的污水進行過濾，所述篩網固定安裝在過濾網內壁上，并為傾斜狀。

相較于現有技術，本發明的有益效果如下：本發明提供的一種組合式污水處理濾清設備，所述過濾箱內側安裝有支撐板和過濾網，方便對污水進行初步過濾，通過清理組件可將過濾網表面的雜質移動到支撐板表面，避免過濾網堵塞，通過輸送組件可使藥劑在污水流動的過程中與污水進行混合，并通過提升組件流入凈化箱中，進行污水凈化操作；操作便捷，能夠有效提高污水處理的工作效率和工作效果。

（發明人：王緒寅;計為龍;何起利;施猛猛;謝俊宇;陳璐;陳萍）
