申請日2013.09.18
公開(公告)日2014.09.03
IPC分類號B01J20/24; B01J20/30; C02F1/28; C02F1/62
摘要
多功能復合型水處理劑的合成方法，其特征在于：先對分子篩的預處理，用1mol/L的鹽酸按體積比率為1:10浸泡分子篩24小時，過濾，烘干，備用;再接枝，最后交聯然后將產品倒入燒杯，用5%NaOH調PH8～9，抽濾，并用丙酮洗滌，抽干，60℃真空干燥，即得到產品。利用殼聚糖和DMC接枝后負載在分子篩上制備的新型水處理劑，處理生活污水的效果良好，其中鉛的去除率為98.24%，鎳的為93.04%，汞的為74.87%，COD為98.33%。
權利要求書
1.多功能復合型水處理劑的合成方法，其特征在于：先對分子篩的預處理，用1mol/L的鹽酸按體積比率為1:10浸泡分子篩24小時，過濾，烘干，備用;再接枝，(1)稱取一定量的殼聚糖放入三口燒瓶?jī)?nèi)，然后加入1%冰醋酸溶液溶解;通N2保護;(2)稱取1克殼聚糖，按重量比，殼聚糖(DMC)：DMC 氯乙酸=1:1.2-1.8，溶于25毫升乙醇;(3) 在30-70℃溫度下，將(2)滴入燒瓶中，1.5-2h滴完，控制溫度不變，反應4h，即接枝完成;最后交聯，稱取10g已處理的分子篩加入(3)中，N2保護，加入1-2.5毫升的戊二醛，控溫50℃，反應4小時后，加入丙酮水洗，然后將產品倒入燒杯，用5%NaOH調PH8～9，抽濾，并用丙酮洗滌，抽干，60℃真空干燥，即得到產品。
說明書
多功能復合型水處理劑的合成方法
技術領域
本發明涉及一種多功能復合型水處理劑的合成方法。
背景技術
隨著工業的發展和人類生活水平的提高，用水量不斷增加，水污染現象日益嚴重。水中的重金屬離子如汞、鉛、鉻以及還原性物質不斷增加，各種重金屬污染嚴重。傳統的一些水處理劑不僅消耗量大，沉降速度慢，具有一定的腐蝕性，處理過程中常常造成污泥脫水困難，污泥量大等缺點。如今水處理劑正由功能單一型向多功能復合型方向發展。因此在多功能復合型水處理劑的研制過程中，要求處理劑的經濟性、高效性、多效性、安全性。
發明內容
本發明的目的是提供一種以分子篩為主，采用接枝、交聯方法合成的多功能復合型水處理劑。
分子篩，是一種空隙含水的多孔硅酸鋁鹽礦物，分子篩中的硅氧四面體通過橋氧連接，在平面上顯示為多種封閉的環狀結構，在三維空間上可形成多種形狀的規則多面體，并構成分子篩的多維空穴群和孔道體系，這些空穴群或孔道體系可吸附并儲存大量分子，是來源廣泛和廉價的天然多孔材料之一。利用殼聚糖，化學名為(1，4)-2-氨基-2-脫氧-β-D-葡萄糖。與氯乙酸(DMC)反應所形成的接枝物，交聯到分子篩上。將殼聚糖中的氨基、羥基進行改性，使其形成網狀微孔，這樣制得的殼聚糖衍生物對于重金屬有著良好的吸附效果，其吸附能力主要取決于交聯程度。
本發明的技術方案是這樣實現的：
本發明多功能復合型水處理劑的合成方法，先對分子篩的預處理，用1mol/L的鹽酸按體積比率為1∶10浸泡分子篩24小時，過濾，烘干，備用。
再接枝，(1)稱取一定量的殼聚糖放入三口燒瓶?jī)?nèi)，然后加入1%冰醋酸溶液溶解。通N2保護。(2)稱取1克殼聚糖，按重量比，殼聚糖(DMC)：DMC氯乙酸=1∶1.2-1.8，溶于25毫升乙醇。(3)在30-70℃溫度下，將(2)滴入燒瓶中，1.5-2h滴完，控制溫度不變，反應4h，即接枝完成。最后交聯，稱取10g已處理的分子篩加入(3)中，N2保護，加入1-2.5毫升的戊二醛，控溫50℃，反應4小時后，加入丙酮水洗，然后將產品倒入燒杯，用5%NaOH調PH8～9，抽濾，并用丙酮洗滌，抽干，60℃真空干燥，即得到產 品。
本發明多功能復合型水處理劑合成樹脂的吸附性能實驗：
1、測汞(ICP檢測)：
(1)用硫酸汞配制1mg/L、2mg/L、3mg/L、4mg/L、5mg/L、6mg/L的汞標準溶液。
(2)配制6mg/L的汞標準溶液500ml，搖勻后從容量瓶中分別移取40ml的液體放入燒杯，再分別稱取0.05g的樣品放到燒杯中，靜置一天后，取出上層清液，然后再和(1)中的標準溶液一起送去做ICP檢測，根據結果，算出吸收率。
2、測鉛(ICP檢測)：
(1)用硝鉛配制1mg/L、2mg/L、3mg/L、4mg/L、5mg/L和6mg/L的鉛標準溶酸液。
(2)用電子天平稱取0.002g硝酸鉛放到燒杯中用蒸餾水溶解，然后移到500ml的容量瓶中，稀釋至刻度線，配成6mg/L的鉛標準溶液，分別移取40ml放到燒杯中，再分別稱0.05g不同樣品放入燒杯靜置一天，然后取上層清液連同(1)中的標準溶液送去做ICP檢測。
3、測鎳(ICP檢測)：
(1)用五水硫酸鎳配制1mg/L、2mg/L、3mg/L、4mg/L、5mg/L和6mg/L的鎳標準溶液。
(2)稱取0.0112g五水硫酸鎳放到燒杯中用蒸餾水溶解，然后移入500ml容量瓶中，稀釋至刻度線，配成6mg/L的鎳標準溶液，分別取40ml的液體放入燒杯中，再分別稱0.05g不同樣品放到燒杯里靜置一天，然后取上層清液連同(1)中的標準溶液送去做ICP檢測。
4、測COD[1](按國標)：
(1)配制硫酸-硫酸銀溶液：將5.0g硫酸銀加到500ml1.84g/ml的硫酸中，靜靜置1d-2d，攪拌，使其溶解。
(2)配制硫酸汞溶液：將48.0g硫酸汞分次加入到200ml硫酸溶液中，溶解。
(3)配制重鉻酸鉀標準溶液：將重鉻酸鉀在120℃下干燥恒重后，稱取24.5154g重鉻酸鉀置于燒杯中，加入600ml水，攪拌下慢慢加入100ml1.84g/ml硫酸，溶解冷卻后，轉移此溶液于1000ml容量瓶中，用水稀釋至標線，搖勻。
(4)配制5000ml/L COD儲備液：將鄰苯二甲酸在105-110℃下干燥恒重后，稱取2.1274g鄰苯二甲酸氫鉀溶于250ml蒸餾水中，蒸餾水稀釋至標線，搖勻。
(5)配置COD標準系列使用液：分別取5.0ml、10.0ml、10.0ml、30.0ml、40.0ml和 50.0ml的COD標準儲備液，加入到相應的250ml容量瓶中，用蒸餾水定容，搖勻。
(6)制作標準曲線：取七只消解管分別標上1-7號，用移液管分別移取(5)中每個1毫升，放入2-6號容量瓶，然后在1號消解管中加入1ml蒸餾水，然后分別在7只消解管中加入1.0ml(3)中的重鉻酸鉀溶液，0.5ml(2)硫酸汞溶液以及6.0ml(1)中的硫酸銀溶液，搖勻后，在168-172℃消解30min，冷卻后用蒸餾水滴至標線，然后在580-620nm波長處用分光光度計測吸光度，以縱坐標為COD溶度，橫坐標為吸光度做標準曲線。
(7)測定COD：稱取0.05g不同產品放入到40ml含COD為600mg/L的溶液中，2小時后，吸取1ml按(6)的步驟測定吸光度，由曲線算出剩余的濃度，可以測定吸收率和吸收量。
本發明多功能復合型水處理劑合成樹脂的電鏡掃描的分析
電鏡掃描SEM，取少量樣品小顆粒鍍金后，用掃描電鏡儀做電鏡掃描，分析掃描圖像。
由圖2可以看出，由DMC接枝反應所形成的高分子產物經過戊二醛交聯，已經將分子篩包裹了。殼聚糖接枝物在戊二醛的交聯作用下，負載在分子篩上形成了不規則的網狀結構，并且大大的增加了其表面積，這樣對污水處理效果更好。負載后的產品性質比較穩定。

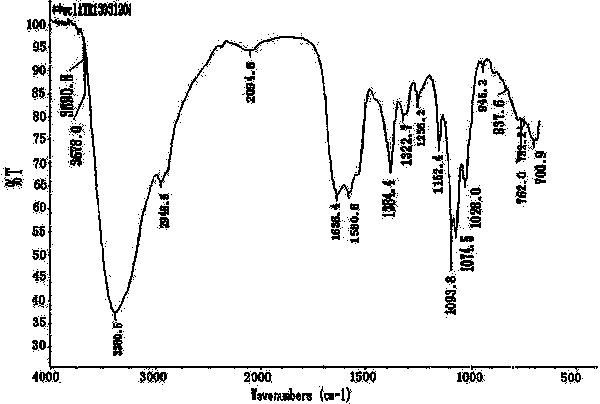

本發明多功能復合型水處理劑合成樹脂的接枝共聚物的紅外光譜分析，從圖1中可以看出，在3300-3500cm-1處為O-H伸縮振動與N-H伸縮振動重疊形成的多重吸收峰。在2946.5cm-1為次甲基的C-H收縮振動吸收峰，在1636cm-1處為C=O的吸收峰，在1580.8cm-1處為-NH2的吸收譜帶，在1152.4cm-1處為C=S的特征吸收峰，在1093.8-1處為C-O的特征吸收峰。在1556.6-1處出現了C=N的特征吸收峰，表明了殼聚糖進行了接枝，生成了目標物。
本發明多功能復合型水處理劑合成樹脂的效果：
(1)通過紅外譜圖和電鏡掃描，證明了殼聚糖和DMC所生成的接枝物成功地負載在分子篩上，并且通過ICP檢測，對水中重金屬及COD的吸附效果比較明顯。
(2)通過優化條件實驗可知，吸收鉛、汞、鎳的最佳的反應條件為接枝溫度50℃，滴加2.0ml戊二醛，其中殼聚糖：DMC=1∶1.4時，吸收鉛、鎳的效果最好，殼聚糖：DMC=1∶1.6時，吸收汞和去除COD的效果最好。
(3)利用殼聚糖和DMC接枝后負載在分子篩上制備的新型水處理劑，處理生活污水的效果良好，其中鉛的去除率為98.24%，鎳的為93.04%，汞的為74.87%，COD為98.33%。
殼聚糖與DMC不同配比的影響
隨著DMC加入的量越多，接枝率也會增大，且會達到一個最大值，繼續增加比例接枝率會下降。這是因?yàn)殡S著DMC比例的增加，濃度會增加，反應速度加快，接枝率增大，體系粘度也會增加，從而使得接枝鏈自由基擴散受阻，從而使接枝率增加緩慢，所以，當比例增值一定值后接枝率趨于一較大值，比例再增加接枝率反而下降。驗證實驗如下：
在接枝溫度為50℃，加入的戊二醛為2.0ml的條件下，使殼聚糖：DMC=1∶1.2、1∶1.4、1∶1.6、1∶1.8的不同比例下反應比較產品對重金屬以及COD的吸收效果，起始濃度為6.0mg/L，吸收后剩余濃度如下表：
然后根據開始的濃度減去剩余的濃度，算出其吸收率，如圖3所示，不同配比對重金屬離子吸收率的影響。
其中系列1、2、3分別代表鉛、汞、鎳的吸收曲線，可以看出三條曲線都是先上升后下降。因此，通過圖3可以看出，在1∶1.4時對Pb、Ni的吸收效果最好，而在1∶1.6時對Hg的吸收效果更好。
不同接枝溫度下的影響
接枝時的溫度也會對接枝率產生影響，溫度太高或太低都不好，通過優化條件實驗可知，接枝的最佳溫度在50℃左右。因吸Pb、Ni的在1∶1.4的時候最好，因此在1∶1.4和加2.0ml的戊二醛的條件下比較在不同接枝溫度下反應的產品對Pb、Ni吸收效果，在1∶1.6，滴加2.0ml戊二醛的條件下比較在不同接枝溫度下反應的產品對Hg的吸收效果。對比如下：
如圖4所示，不同溫度對吸收效果影響。
同樣，系列1、2、3分別代表鉛、鎳、汞的吸收曲線，通過比較可知，Pb、Ni在1∶1.4、50℃的條件下吸收更好，Hg在1∶1.6、50℃的條件下吸收效果更好。
滴加不同量的戊二醛對吸收效果的影響
戊二醛的作用是把接枝物高分子交聯到分子篩上，戊二醛的量會影響交聯效果，從而會影響吸收效果，戊二醛的量少了，則交聯程度不夠，達不到交聯效果，戊二醛的量多了，則交聯時容易結塊，致使攪拌不均勻，一樣會影響交聯效果，因此通過3.3.2的比較，將接枝溫度控制在50℃，在1∶1.4的條件下，討論滴加不同量的戊二醛對Pb、Ni吸收效果的影響，在1∶1.6的條件下討論對Hg的吸收效果的影響。
如圖5所示，滴加不同量的戊二醛對吸收效果的影響。
同理，系列1、2、3分別代表鉛、鎳、汞的吸收曲線，通過圖5可知在1∶1.4，50℃，滴加2.0ml戊二醛的條件下對Pb、Ni的吸收效果最好，吸收率分別為Pb=98.24%、Ni=93.04%，在1∶1.6，50℃，滴加2.0ml戊二醛的條件下對Hg的吸收效果最好，吸收率Hg=74.87%。
為了檢驗此條件是否為最優化條件，還做了配比為1∶1.6以及1∶1.8，溫度在40℃、60℃，加1.5ml、2.5ml戊二醛等不同條件下的優化對比試驗，實驗結果表明，在這些條件下得到的產物在處理效果上確實不如上述的最佳條件。
反應條件對COD吸收效果的影響
通過對3.3中各種正交實驗條件下制備的所有產品進行COD的測定，發現溫度和戊二醛的用量對其影響比較小，殼聚糖與DMC配比不同對其影響較大：
如圖6所示，不同配比對吸收COD吸收效果的影響。
由上表可知，殼聚糖與DMC的比例不同對COD的去除率影響很大，其中1∶1.6的去除率達到98.33%，去除效果最好。
殼聚糖與DMC不同配比的影響可得以下結論：
(1)通過紅外譜圖和電鏡掃描，證明了殼聚糖和DMC所生成的接枝物成功地負載在分 子篩上，并且通過ICP檢測，對重金屬及COD的吸附效果比較明顯。
(2)通過優化條件實驗可知，吸收鉛、汞、鎳的最佳的反應條件為接枝溫度50℃，滴加2.0ml戊二醛，其中殼聚糖：DMC=1∶1.4時，吸收鉛、鎳的效果最好，殼聚糖：DMC=1∶1.6時，吸收汞和去除COD的效果最好。
(3)利用殼聚糖和DMC接枝后負載在分子篩上制備的新型復合水處理劑，處理生活污水的效果良好，其中鉛的去除率為98.24%，鎳的為93.04%，汞的為74.87%，COD為98.33%。
