申請日2013.09.18
公開(公告)日2014.02.26
IPC分類號A24B3/14; C02F9/14
摘要
本實用新型公開了一種造紙法煙葉廢水深度處理與煙葉再生設備，包括依次相連的格柵、初沉池、氣浮裝置、混凝沉淀池，其特征在于：所述的混凝沉淀池依次連接上流式厭氧污泥床反應器、好氧反應池、膜化學反應器、保安過濾器、納濾膜分離裝置，所述的納濾膜分離裝置的產水出口連接回用水池，濃水出口連接噴淋/涂布裝置，濃水回收用于再造煙葉。本實用新型所述的造紙法煙葉廢水深度處理與煙葉再生設備，具有的有益效果為：能夠有效回收廢水中的有效成分，提高經濟效益;廢水經過多種工藝的處理，特別是采用了UASB、MCR等先進的水處理工藝技術，使高濃度的煙葉廢水脫色、脫臭，大大降低其中的污染物質，確保廢水回用于生產。
權利要求書
1.一種造紙法煙葉廢水深度處理與煙葉再生設備，包括依次相連的格柵、初沉池、氣浮裝置、混凝沉淀池，其特征在于：所述的混凝沉淀池依次連接上流式厭氧污泥床反應器、好氧反應池、膜化學反應器、保安過濾器、納濾膜分離裝置，所述的納濾膜分離裝置的產水出口連接回用水池，濃水出口依次連接噴淋/涂布裝置、干燥裝置，濃水回收用于再造煙葉。
2.根據權利要求1所述的一種造紙法煙葉廢水深度處理與煙葉再生設備，其特征在于：所述的氣浮裝置、混凝沉淀池、上流式厭氧污泥床反應器、膜化學反應器的污泥出口與污泥池相連。
3.根據權利要求1所述的一種造紙法煙葉廢水深度處理與煙葉再生設備，其特征在于：所述的上流式厭氧污泥床反應器的氣體出口連接有一氣體回收裝置。
說明書
一種造紙法煙葉廢水深度處理與煙葉再生設備
技術領域
本實用新型涉及廢水處理領域，特別涉及一種造紙法煙葉廢水深度處理與煙葉再生設備。
背景技術
造紙法再造煙葉國外研究和產業化較早，時至今日如摩迪、雷諾等公司都有較為成熟的技術和大規模的生產。近幾年來國內對造紙法再造煙葉的研究運用不斷提升，相繼有杭州、汕頭和昆明等地的工廠建成投產。同時國內各煙廠也認識到造紙法再造煙葉的優越特性，欲用其作為一種新的卷煙添加料使用，有取代稠漿法和輥壓法再造煙葉的意向。
造紙法再造煙葉在卷煙中運用，一方面能大幅度的節省煙葉原料，有效的降低卷煙成本;另一方面能使卷煙的物理、化學性能按人們的意愿和要求得到改善和調整，能降低卷煙整體焦油、煙堿量，降低煙支密度和提高填充率。
傳統的卷煙生產過程中直接對煙草進行加工，產生的有機廢水量很少，不會對環境造成嚴重污染。而造紙法再造煙葉技術與傳統卷煙生產技術最大的區別就在于其生產過程中吸收了制漿造紙工藝及紙加工工藝過程的特點，會產生大量高濃度難降解徹底有機廢水，并且隨煙葉種類不同，造紙法再造煙草廢水水質波動較大，但一般具有以下相同特點：水質可生化性較好，懸浮物濃度很高，水樣偏酸性，廢水中金屬離子的濃度也較高，色度較深( 呈紅棕色) ，氧化還原電位較高，廢水易腐化變質等。并且廢水中還存有大量可以回收用于生產煙草薄片的可溶性物質，具有較高的經濟價值。目前通常采用常規處理工藝，有效物質未充分回收，造成了資源浪費，同時廢水處理不易達標。
實用新型內容
針對上述問題，本實用新型的目的在于提供能夠有效處理能夠有效處理回收有效成分，且使廢水回用的造紙法煙葉廢水深度處理與煙葉再生設備。

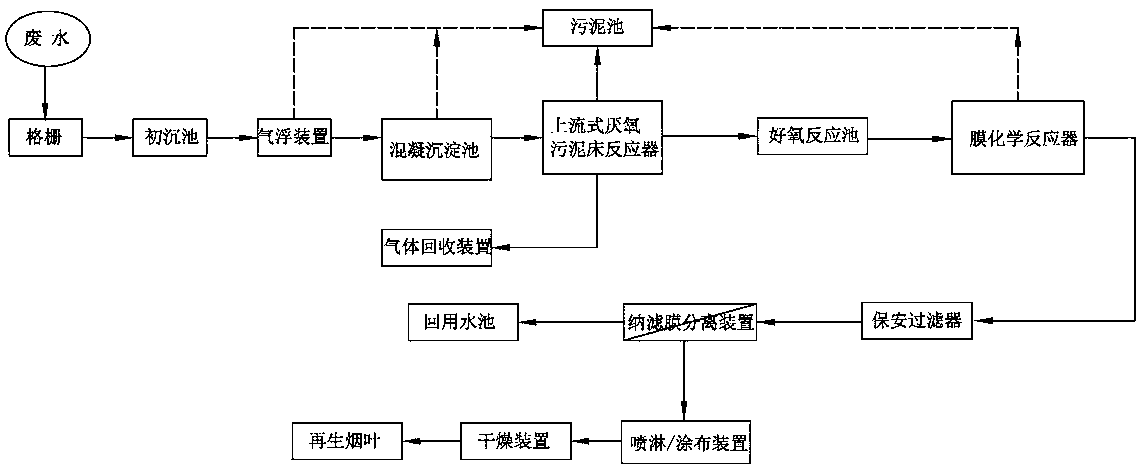

為達到上述目的，本實用新型所提出的技術方案為：一種造紙法煙葉廢水深度處理與煙葉再生設備，包括依次相連的格柵、初沉池、氣浮裝置、混凝沉淀池，其特征在于：所述的混凝沉淀池依次連接上流式厭氧污泥床反應器、好氧反應池、膜化學反應器、保安過濾器、納濾膜分離裝置，所述的納濾膜分離裝置的產水出口連接回用水池，濃水出口依次連接噴淋/涂布裝置、干燥裝置，濃水回收用于再造煙葉。
進一步，所述的氣浮裝置、混凝沉淀池、上流式厭氧污泥床反應器、膜化學反應器的污泥出口與污泥池相連。
進一步，所述的上流式厭氧污泥床反應器的氣體出口連接有一氣體回收裝置。
采用上述技術方案，本實用新型所述的造紙法煙葉廢水深度處理與煙葉再生設備，具有的有益效果為：
1) 能夠有效回收廢水中的有效成分，提高經濟效益;
2) 廢水經過多種工藝的處理，特別是采用了UASB、MCR等先進的水處理工藝技術，使高濃度的煙葉廢水脫色、脫臭，大大降低其中的污染物質，確保廢水回用于生產。
