申請日2013.09.18
公開(公告)日2014.02.19
IPC分類號C02F9/06
摘要
本實用新型公開了一種水處理自動控制系統，用于藥品生產中，包括原料水貯罐、預處理系統、反滲透系統、EDI電去離子裝置、純水箱以及實現系統自動控制的過程控制器;所述過程控制器采用PLC，所述反滲透系統包括依序連接的軟化器、精密過濾器以及反滲透RO單元，所述EDI電去離子裝置采用卷式膜。所述水處理自動控制系統先根據原料水的指標具體情況由所述預處理系統對其進行初級處理，去除水中懸浮物質和膠體后通過反滲透系統將水中的礦物質除掉，使其脫鹽率約為97%，然后通過EDI電去離子裝置進一步提高出水電導及脫鹽率對水進行純化，經過該水處理自動控制系統的原料水出水電導及脫鹽率高，純化效果好，能滿足純水技術指標要求。
權利要求書
1.一種水處理自動控制系統，用于藥品生產中，其特征在于，包括原料水貯罐、預處理系統、反滲透系統、EDI電去離子裝置、純水箱以及實現系統自動控制的過程控制器，其中：
所述預處理系統由原料水泵提供動力，與所述原料水貯罐連接，所述預處理系統包括依序連接的多介質機械過濾器、活性炭過濾器與加熱器;
所述反滲透系統包括依序連接的軟化器、精密過濾器以及反滲透RO單元，且所述反滲透RO單元包括高壓泵、反滲透本體裝置、清洗和沖洗系統，所述反滲透本體裝置包括反滲透膜、膜容器、高壓泵、加藥泵與清洗泵;
所述EDI電去離子裝置采用卷式膜，且所述EDI電去離子裝置的出水側連接所述純水箱。
2.根據權利要求1所述的水處理自動控制系統，其特征在于，所述過程控制器為PLC。
3.根據權利要求1所述的水處理自動控制系統，其特征在于，所述活性炭過濾器配設有活性炭滅菌裝置。
4.根據權利要求1所述的水處理自動控制系統，其特征在于，所述多介質機械過濾器有選擇地采用石英砂或無煙煤作為濾料。
5.根據權利要求1所述的水處理自動控制系統，其特征在于，所述預處理系統采用氣動蝶閥多通路自動控制閥自動控制。
6.根據權利要求1所述的水處理自動控制系統，其特征在于，所述精密過濾器內置濾芯至少為PE芯、蜂房芯、折疊芯、鈦管燒結芯、活性炭芯、陶瓷芯、聚丙稀纖維濾芯中的一種。
7.根據權利要求1所述的水處理自動控制系統，其特征在于，所述軟化器包括串聯的雙軟化罐。
8.根據權利要求1所述的水處理自動控制系統，其特征在于，所述反滲透系統的出水側的所有閥門均為隔膜閥，且所述反滲透RO單元的給水和產品管線上設有取樣閥，所述反滲透RO單元的出水側設有電導率傳感器。
9.根據權利要求1所述的水處理自動控制系統，其特征在于，還包括純化水循環分配單元，所述純化水循環分配單元包括用于純化水的分配的變頻泵、用于產生臭氧進行系統消毒的帶臭氧計的臭氧發生器、用于分解系統內殘余臭氧的UV燈、用于在線監控用水量及水質變化的流量計和電導率儀以及用于系統控制與水質監測記錄的控制面板及記錄儀。
10.根據權利要求1所述的水處理自動控制系統，其特征在于，還包括輔助裝置與水處理測量指示儀表。
說明書
水處理自動控制系統
技術領域
本實用新型涉及水處理技術領域，尤其涉及一種水處理自動控制系統。
背景技術
由于全球科技和工農業的發展，水環境的污染在所難免，并且帶來了一些新的污染物：農藥，增塑劑，洗滌劑等。美國已經確認有700種污染物存在于飲用水種，可能引起癌癥、不孕癥、神經系統和免疫系統失調。
然而，水是藥品制造過程中重要的原輔材料。藥品生產的工藝用水，包括純化水和注射用水都對藥品的生產過程至關重要，至少須滿足國家藥典中所規定的水質標準。
目前制藥企業工藝用水的源水必須為城市飲用水，藥典明確規定，制藥工藝用水的原料水必須符合GB5749中規定的飲用水衛生標準，以避免因原水質量變化對工藝用水水質的影響。這是因為，天然水源的水，地表水、地下水及雨雪水，一般都會受到不同程度的污染，含有各種雜質。必須對天然水源的水進行加工處理才能得到符合制藥工廠需求的工藝用水。藥廠水處理是對水質成分的變革，亦即采用各種必要的物理、化學或生物學的工藝技術，將水中的污染物質分離出去，使水質達到所制藥工藝用水中所要求水質標準的一種加工凈化過程。但目前的水處理系統不能達到制藥廠水質所需要求。
實用新型內容
為了解決背景技術中存在的技術問題，本實用新型提出了一種采用先進的工控電腦作為水處理的過程控制器，采用先進的EDI(electrodeionization)技術的水處理自動控制系統，與水處理設備配套使用，可提高制水過程的自動化程度和可靠性。

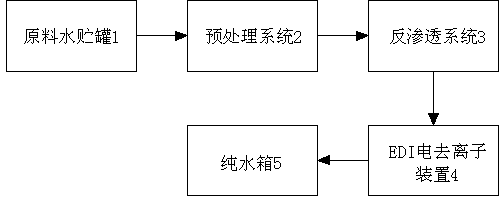

本實用新型提供了一種水處理自動控制系統，用于藥品生產中，包括原料水貯罐、預處理系統、反滲透系統、EDI電去離子裝置、純水箱以及實現系統自動控制的過程控制器，其中：
所述預處理系統由原料水泵提供動力，與所述原料水貯罐連接，所述預處理系統包括依序連接的多介質機械過濾器、活性炭過濾器與加熱器;
所述反滲透系統包括依序連接的軟化器、精密過濾器以及反滲透RO單元，且所述反滲透RO單元包括高壓泵、反滲透本體裝置、清洗和沖洗系統，所述反滲透本體裝置包括反滲透膜、膜容器、高壓泵、加藥泵與清洗泵;
所述EDI電去離子裝置采用卷式膜，且所述EDI電去離子裝置的出水側連接所述純水箱。
優選地，所述過程控制器為PLC。
進一步地，所述活性炭過濾器配設有活性炭滅菌裝置。
優選地，所述多介質機械過濾器有選擇地采用石英砂或無煙煤作為濾料。
進一步地，所述預處理系統采用氣動蝶閥多通路自動控制閥自動控制。
優選地，所述精密過濾器內置濾芯至少為PE芯、蜂房芯、折疊芯、鈦管燒結芯、活性炭芯、陶瓷芯、聚丙稀纖維濾芯中的一種。
進一步地，所述軟化器包括串聯的雙軟化罐。
進一步地，所述反滲透系統的出水側的所有閥門均為隔膜閥，且所述反滲透RO單元的給水和產品管線上設有取樣閥，所述反滲透RO單元的出水側設有電導率傳感器。
進一步地，所述水處理自動控制系統還包括純化水循環分配單元，所述純化水循環分配單元包括用于純化水的分配的變頻泵、用于產生臭氧進行系統消毒的帶臭氧計的臭氧發生器、用于分解系統內殘余臭氧的UV燈、用于在線監控用水量及水質變化的流量計和電導率儀以及用于系統控制與水質監測記錄的控制面板及記錄儀。
進一步地，所述水處理自動控制系統還包括輔助裝置與水處理測量指示儀表。
基于上述技術方案的公開，所述水處理自動控制系統先根據原料水的指標具體情況由所述預處理系統對其進行初級處理，去除水中懸浮物質和膠體后通過反滲透系統將水中的礦物質除掉，使其脫鹽率約為97%，然后通過EDI電去離子裝置進一步提高出水電導及脫鹽率對水進行純化，經過該水處理自動控制系統的原料水出水電導及脫鹽率高，純化效果好，能滿足純水技術指標要求;純化水循環分配單元可完成純水的生產、分配、消毒和監測，使純水制備系統與純水分配系統組成一個綜合系統。
