申請日2014.11.06

　　公開(公告)日2015.03.04

　　IPC分類號G08C17/02; G01N33/18

　　摘要

　本實用新型公開了一種廢水無線監測裝置，包括：中央控制單元、通訊單元、交渡端子單元、水泵、留樣槽、分析儀、采樣器、采樣管路和沖洗管路。水泵一端與廢水池連接，水泵另一端通過采樣管路與留樣槽連接，留樣槽與采樣器連接，采樣器與分析儀連接，交渡端子單元的一端與水泵、分析儀和采樣器連接，交渡端子單元的另一端與通訊單元連接，通訊單元與中央控制單元連接，沖洗管路設于采樣管與廢水池的連通部分。本實用新型采用無線通訊的方式進行廢水監測，主要是針對一些惡劣環境無法進行實地安裝控制系統的情況下，通過無線技術實現對檢測設備遠程質量監控的系統，同時還能夠將數據進行遠程傳輸實現一控多用的效果。

　　權利要求書

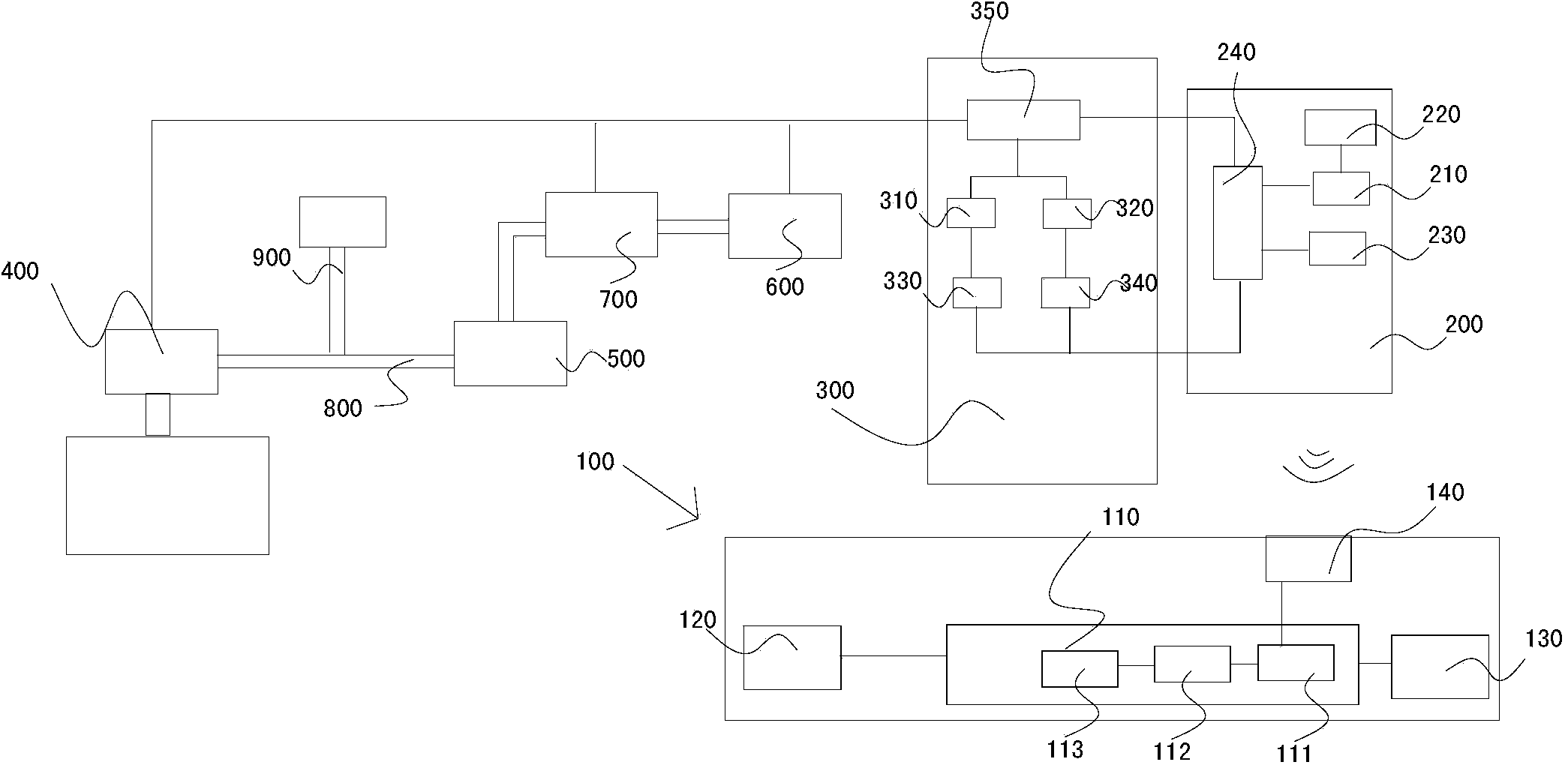

　　1.一種廢水無線監測裝置，其特征在于，包括：中央控制單元(100)、通訊單元(200)、交渡端子單元(300)、水泵(400)、留樣槽(500)、分析儀(600)、采樣器(700)、采樣管路(800)和沖洗管路(900)，所述水泵(400)一端與廢水池連接，所述水泵(400)另一端通過采樣管路(800)與留樣槽連接，所述留樣槽(500)與采樣器(700)連接，所述采樣器(700)與分析儀(600)連接，所述交渡端子單元(300)的一端與水泵(400)、分析儀(600)和采樣器(700)連接，所述交渡端子單元(300)的另一端與通訊單元(200)連接，所述通訊單元(200)與中央控制單元(100)連接，所述沖洗管路(900)設于采樣管(800)與廢水池的連通部分;

　　其中，所述交渡端子單元(300)包括：電流變換器(310)、第一濾波裝置(320)、功率變換器(330)、第二濾波裝置(340)和數據傳收器(350)，所述電流變換器(310)的輸出端與第一濾波裝置(320)的輸入端連接，所述第一濾波裝置(320)的輸出端與通訊單元(200)的輸入端連接，所述功率變換器(330)的輸出端與第二濾波裝置(340)的輸入端連接，所述第二濾波裝置(340)的輸出端與通訊單元(200)的輸入端連接，所述數據傳收器(350)與水泵(400)、分析儀(600)和采樣器(700)連接。

　　2.根據權利要求1所述的一種廢水無線監測裝置，其特征在于：所述中央控制單元(100)包括：處理單元(110)、控制單元(120)、信號單元(130)和通信接口(140)，所述控制單元(120)、信號單元(130)和通信接口(140)與處理單元(110)連接，所述通信接口(140)與通訊單元(200)連接。

　　3.根據權利要求2所述的一種廢水無線監測裝置，其特征在于：所述處理單元(110)包括：多路開關(111)、模擬數字轉換器(112)和CPU(113)，所述多路開關(111)的輸出端與模擬數字轉換器(112)的輸入端連接，所述模擬數字轉換器(112)的輸出端與CPU(113)的輸入端連接。

　　4.根據權利要求1所述的一種廢水無線監測裝置，其特征在于：所述通訊單元(200)包括：網卡(210)、路由器(220)、SIM卡(230)和接收端口(240)，所述網卡(210)通過通信接口(140)與多路開關(111)連接，所述網卡(210)的另一端與路由器(220)連接，所述SIM卡(230)通過通信接口(140)與多路開關(111)連接，所述接收端口(240)一端與第二濾波裝置(340)和第一 濾波裝置(320)連接，所述接收端口(240)的另一端與網卡(210)和SIM卡(230)連接。

　　說明書

　　一種廢水無線監測裝置

　　技術領域

　　本實用新型涉及一種廢水監測系統，具體是一種通過無線網絡實現遠程廢水監測的系統。

　　背景技術

　　傳統的廢水監測系統采用的是本地監測系統，將工控設備安裝在污水附近直接進行檢測。然而這種方式有著一些缺點和值得改進的地方，面臨一些不適合長時間存放工控設備的地方會造成設備的損壞和安裝困難的問題，同時每套系統都需要額外配給一套工控設備對成本來說也非常的高昂。

　　因此采用網絡技術進行遠程監測成為一種合理的設想，現有技術遇到的瓶頸是對網絡依賴性大，需要光纖線路連接才能與監控中心實行聯系，同時因為在戶外設置，因此無論是對更改系統設置或是對系統進行維護花費大量的人力和物力。而實際上更嚴重的問題是在一些環境下檢測設備的工作狀況也是讓人擔心的，有時候出現故障沒有及時察覺導致數據與實際產生偏差會造成非常嚴重的后果，而實際上對于檢測設備的監控也一直是一個盲區。

　　因此如何將無線和設備監控這一概念運用到水質檢測領域中成為一項重要的議題。

　　實用新型內容

　　本實用新型的目的在于，提供一種廢水無線監測裝置，以克服現有技術所存在的上述缺點和不足。

　　本實用新型所需要解決的技術問題，可以通過以下技術方案來實現：

　　一種廢水無線監測裝置，其特征在于，包括：中央控制單元、通訊單元、交渡端子單元、水泵、留樣槽、分析儀、采樣器、采樣管路和沖洗管路，水泵一端與廢水池連接，水泵另一端通過采樣管路與留樣槽連接，留樣槽與采樣器連接，采樣器與分析儀連接，交渡端子單元的一端與水泵、分析儀和采樣器連接，交渡端子單元的另一端與通訊單元連接，通訊單元與中央控制單元連接，沖洗管路設 于采樣管與廢水池的連通部分;

　　其中，交渡端子單元包括：電流變換器、第一濾波裝置、功率變換器和第二濾波裝置，電流變換器的輸出端與第一濾波裝置的輸入端連接，第一濾波裝置的輸出端與通訊單元的輸入端連接，功率變換器的輸出端與第二濾波裝置的輸入端連接，第二濾波裝置的輸出端與通訊單元的輸入端連接，數據傳收器與水泵、分析儀和采樣器連接。

　　進一步，中央控制單元包括：處理單元、控制單元、信號單元和通信接口，控制單元、信號單元和通信接口與處理單元連接，通信接口與通訊單元連接。

　　進一步，處理單元包括：多路開關、模擬數字轉換器和CPU，多路開關的輸出端與模擬數字轉換器的輸入端連接，模擬數字轉換器的輸出端與CPU的輸入端連接。

　　進一步，通訊單元包括：網卡、路由器、SIM卡和接收端口，網卡通過通信接口與多路開關連接，網卡的另一端與路由器連接，SIM卡通過通信接口與多路開關連接，接收端口一端與第二濾波裝置和第一濾波裝置連接，接收端口的另一端與網卡和SIM卡連接。

　　本實用新型的有益效果有：

　　1、主要是針對一些惡劣環境無法進行實地安裝控制系統的情況下，通過無線技術實現對檢測設備遠程質量監控的系統。

　　2、采用無線技術，將數據進行遠程傳輸實現一控多用的效果，有效解決傳統光纖設計所帶來的不便問題和高昂成本問題。
