申請日2014.11.06
公開(公告)日2015.02.25
IPC分類號C02F1/461; B01D53/32; C02F1/62; C02F1/469
摘要
本發明公開了一種用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，包括：電解槽以及若干正極板、負極板、陽離子隔膜和陰離子隔膜，前述正極板與負極板在豎直方向上交替排列且與直流整流器連接，前述陽離子隔膜與陰離子隔膜也在豎直方向上交替排列且與正極板和負極板間隔布置，正極板和負極板均呈絲網狀，陽離子隔膜和陰離子隔膜均由若干小塊的隔膜經不完全拼接而成。本發明的有益之處在于：絲網狀的正極板和負極板與不完全拼接而成的陽離子隔膜和陰離子隔膜間隔布置，采用大電壓大電流濃度在電解時更節能，而且凈化電解過程更穩定、更有功效，為此無二次污染和污泥產生，有效解決了中低濃度重金屬離子不好捕捉或無法被集中、吸附和電解的問題。
權利要求書

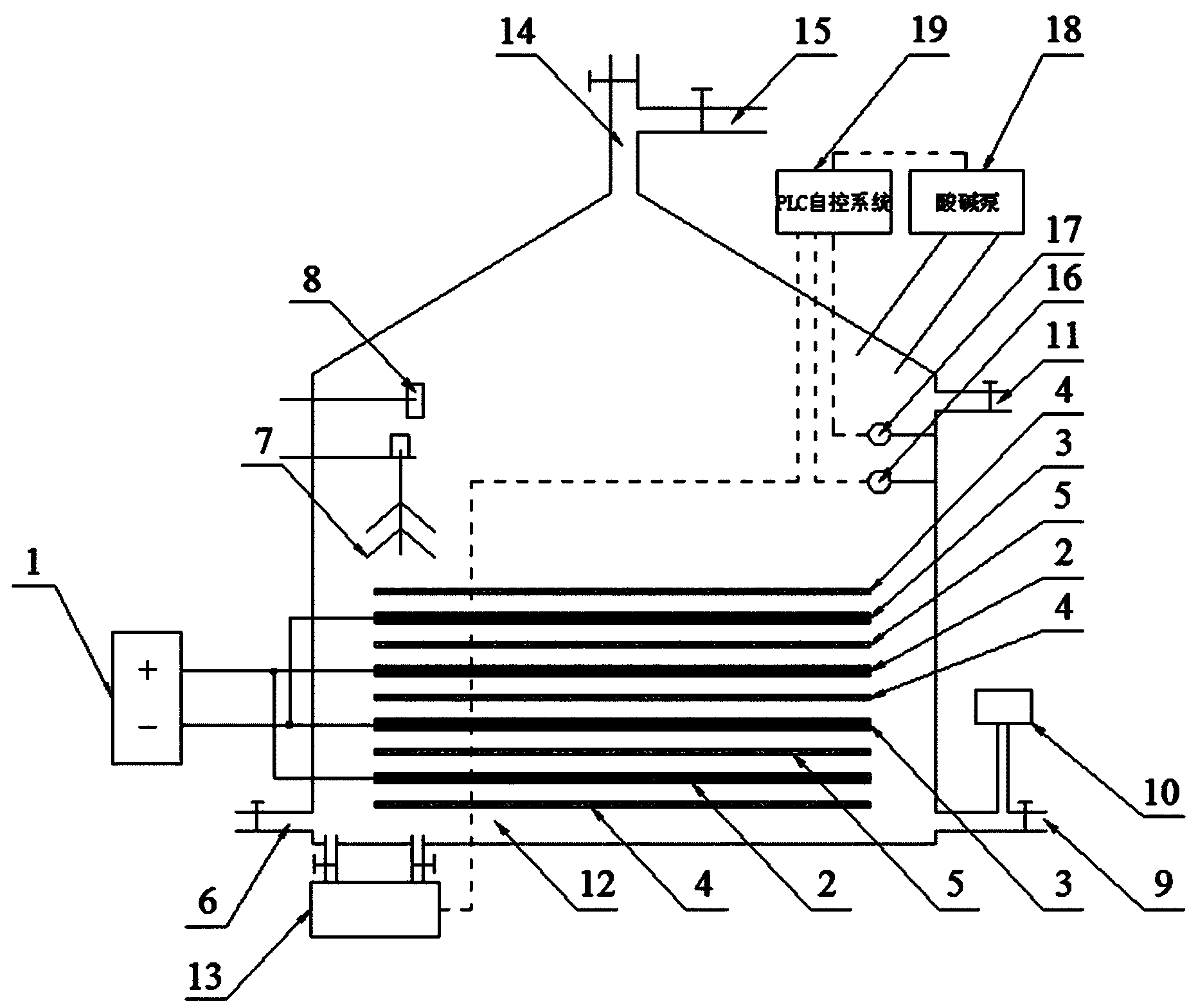

1.用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，包括： 電解槽(12)，所述電解槽(12)的下部設置有廢水廢氣入口(9)和 排水口(6)，所述廢水廢氣入口(9)處連接有引風機(10)，其特征 在于，還包括：設置在所述電解槽(12)內的若干正極板(2)、負極 板(3)、陽離子隔膜(4)和陰離子隔膜(5)，所述正極板(2)與負 極板(3)在豎直方向上交替排列且與直流整流器(1)連接，所述陽 離子隔膜(4)與陰離子隔膜(5)也在豎直方向上交替排列且與正極 板(2)和負極板(3)間隔布置，所述正極板(2)和負極板(3)均 呈絲網狀，所述陽離子隔膜(4)和陰離子隔膜(5)均由若干小塊的 隔膜經不完全拼接而成。
2.根據權利要求1所述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其特征在于，所述正極板(2)和負極板(3)的主材 料為鈦，表面鍍有釕。
3.根據權利要求2所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，所述正極板(2)和負極板(3)每隔 1-2小時正負極自動換相一次。
4.根據權利要求1所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，所述電解槽(12)的頂部設置有用于排 放氣體的煙筒(14)。
5.根據權利要求4所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，所述煙筒(14)的側面設置有串聯接口 (15)，所述串聯接口(15)用于實現多個電解槽(12)串聯并用。
6.根據權利要求1所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，還包括：用于自動調節裝置參數和自動 控制裝置工作的PLC自控系統(19)。
7.根據權利要求6所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，所述電解槽(12)內安裝有攪拌機(7) 或者羅茨風機，所述攪拌機(7)和羅茨風機與所述PLC自控系統(19) 信號連接。
8.根據權利要求6所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，還包括：pH自動調節系統，所述pH 自動調節系統包括pH探頭(16)和酸堿泵(18)，所述pH探頭(16) 和酸堿泵(18)均與所述PLC自控系統(19)信號連接。
9.根據權利要求6所述的用于凈化含有中低濃度重金屬離子的廢 水廢氣的裝置，其特征在于，還包括：溫度傳感器(17)和用于對電 解槽(12)內的液體進行降溫的降溫系統(13)，所述溫度傳感器(17) 和降溫系統(13)均與所述PLC自控系統(19)信號連接。
10.根據權利要求1至9任意一項所述的用于凈化含有中低濃度 重金屬離子的廢水廢氣的裝置，其特征在于，所述直流整流器(1) 輸出的電壓為一個穩定的直流電壓，所述直流電壓的大小在36V-48V 范圍內。
11.根據權利要求1至9任意一項所述的用于凈化含有中低濃度 重金屬離子的廢水廢氣的裝置，其特征在于，所述正極板(2)和負 極板(3)的過電電流濃度在10000A/m2-20000A/m2范圍內。
12.根據權利要求1至9任意一項所述的用于凈化含有中低濃度 重金屬離子的廢水廢氣的裝置，其特征在于，相鄰的正極板(2)和 負極板(3)之間的距離設定在1.5mm-15mm范圍內。
說明書
用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置
技術領域
本發明涉及一種用于凈化廢水廢氣的裝置，尤其涉及一種用于凈 化含有低濃度重金屬離子的廢水廢氣的裝置，屬于廢水廢氣處理技術 領域。
背景技術
在工業化工及生活垃圾處置過程中會產生大量的廢水廢氣，這些 廢水廢氣中又含有各種低濃度的重金屬離子，當前這類低濃度重金屬 離子凈化排放很難達標。
目前，凈化重金屬離子普遍采用的方法有：①離子交換柱方法; ②鐵鹽添加法;③生化法;④化學或物理法。
以上的這些方法均不同程度存在：處理過程中不穩定或產生污泥， 或人為操作失誤，并有二次污染和不達標問題，尤其現有的電解法僅 限于高濃度且有回收再利用價值如電鍍廢水離子的回收，電解后仍有 低濃度離子無法回收或被凈化，其主要原因是濃度低不好捕捉或無法 被集中和吸附于電極板上，所以當前這些方法對含有低濃度重金屬離 子的廢水、廢氣進行凈化處理后仍很難達到國標的排放標準。
發明內容
為解決現有技術的不足，本發明的目的在于提供一種凈化效果更 好、尤其適用于含有中低濃度重金屬離子的廢水廢氣凈化的裝置。
為了實現上述目標，本發明采用如下的技術方案：
一種用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，包括： 電解槽，前述電解槽的下部設置有廢水廢氣入口和排水口，前述廢水 廢氣入口處連接有引風機，其特征在于，還包括：設置在前述電解槽 內的若干正極板、負極板、陽離子隔膜和陰離子隔膜，前述正極板與 負極板在豎直方向上交替排列且與直流整流器連接，前述陽離子隔膜 與陰離子隔膜也在豎直方向上交替排列且與正極板和負極板間隔布 置，前述正極板和負極板均呈絲網狀，前述陽離子隔膜和陰離子隔膜 均由若干小塊的隔膜經不完全拼接而成。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述正極板和負極板的主材料為鈦，表面鍍有釕。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述正極板和負極板每隔1-2小時正負極自動換相一次。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述電解槽的頂部設置有用于排放氣體的煙筒。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述煙筒的側面設置有串聯接口，所述串聯接口用于實現 多個電解槽串聯并用。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，還包括：用于自動調節裝置參數和自動控制裝置工作的 PLC自控系統。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述電解槽內安裝有攪拌機或者羅茨風機，前述攪拌機和 羅茨風機與前述PLC自控系統信號連接。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，還包括：pH自動調節系統，前述pH自動調節系統包括 pH探頭和酸堿泵，前述pH探頭和酸堿泵均與前述PLC自控系統信 號連接。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，還包括：溫度傳感器和用于對電解槽內的液體進行降溫的 降溫系統，前述溫度傳感器和降溫系統均與前述PLC自控系統信號 連接。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述直流整流器輸出的電壓為一個穩定的直流電壓，前述 直流電壓的大小在36V-48V范圍內。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，前述正極板和負極板的過電電流濃度在10000A/㎡ -20000A/㎡范圍內。
前述的用于凈化含有中低濃度重金屬離子的廢水廢氣的裝置，其 特征在于，相鄰的正極板和負極板之間的距離設定在1.5mm-15mm 范圍內。
本發明的有益之處在于：絲網狀的正極板和負極板與不完全拼接 而成的陽離子隔膜和陰離子隔膜間隔布置，不僅電解時更節能，而且 可有效吸附各種低濃度的重金屬離子，從而使得凈化電解更穩定、更 有功效，有效解決了中低濃度重金屬離子不好捕捉或無法被集中和吸 附于極板上被電解的問題。
