申請日2014.10.27

　　公開(公告)日2015.01.14

　　IPC分類號C02F3/30

　　摘要

　　本發明涉及一種分段式A2/O污水處理系統，該系統包括：反應池，反應池由厭氧池、缺氧池、好氧池，厭氧池的進水口通過第一管線與預處理系統相連，缺氧池的進水口通過第二管線與預處理系統相連，厭氧池的第一厭氧池出口與缺氧池相連，推流攪拌器的葉輪推流方向按照逆時針設定，曝氣機通過第四管線與曝氣頭相連;厭氧池通過第二厭氧池出口與好氧池相連，缺氧池通過缺氧池出口與好氧池相連，好氧池與缺氧池之間設污泥提升泵，好氧池的出水口通過第三管路與二沉池相連，二沉池與厭氧池通過第五管線相連。本發明從一定程度上解決了傳統硝化-反硝化工藝存在的問題，減少了污泥微生物的摻混。

　　權利要求書

　　1.一種分段式A2/O污水處理系統，包括：反應池，反應池由厭氧池、缺 氧池、好氧池構成，厭氧池、缺氧池、好氧池相互鄰接形成整體結構;其特征 在于：厭氧池設有厭氧池進水口、第一厭氧池出口、第二厭氧池出口、導流墻、 兩個推流攪拌器;厭氧池的進水口通過第一管線與預處理系統相連，缺氧池設 有進水口、缺氧池出口、導流墻、推流攪拌器;缺氧池的進水口通過第二管線 與預處理系統相連，導流墻沿缺氧池的中心橫向設置;厭氧池的第一厭氧池出 口與缺氧池相連，推流攪拌器位于缺氧池的與第一出水口相對的角部，推流攪 拌器的葉輪推流方向按照逆時針設定，水流沿著導流墻逆時針方向流動;好氧 池內設有出水口、凹形導流墻、曝氣頭、回流泵;曝氣機通過第四管線與曝氣 頭相連;厭氧池通過第二厭氧池出口與好氧池相連，缺氧池通過缺氧池出口與 好氧池相連，好氧池與缺氧池之間設污泥提升泵，好氧池的出水口通過第三管 路與二沉池相連，二沉池與厭氧池通過第五管線相連。

　　2.根據權利要求1所述的分段式A2/O污水處理系統，其特征在于：曝氣 頭設于好氧池底部，曝氣頭采用微孔曝氣盤，曝氣機置于反應池的一側，曝氣 機與曝氣頭之間相連的管線上設有氣體流量計。

　　3.根據權利要求1-2所述的分段式A2/O污水處理系統，其特征在于：第 一管線上由預處理系統至厭氧池方向依次設有第一閥門、第一進水流量計;導 流墻沿厭氧池的中心橫向設置，兩個推流攪拌器沿厭氧池的對角設置。

　　4.根據權利要求1-3所述的分段式A2/O污水處理系統，其特征在于：第 二管線上由預處理系統至缺氧池的方向依次設有第二閥門、第二進水流量計。

　　5.根據權利要求1-4所述的分段式A2/O污水處理系統，其特征在于：葉 輪推流方向按照逆時針設定，使水流按照逆時針方向流動，第一厭氧池出口、 第二厭氧池出口均位于厭氧池、缺氧池、好氧池三者相交邊部，第一厭氧池出 口連接厭氧池與好氧池，第二厭氧池出口連接缺氧池與好氧池。

　　6.根據權利要求1-5所述的分段式A2/O污水處理系統，其特征在于：缺 氧池出口位于與進水口相對的角部。

　　7.根據權利要求1-6所述的分段式A2/O污水處理系統，其特征在于：厭 氧池與二沉池相連的管線上依次設有流量計、污泥提升泵、閥門。

　　說明書

　　分段式A2/O污水處理系統及污水處理方法

　　技術領域

　　本發明屬于水處理領域，具體地，涉及一種污水的生物脫氮除磷工藝過程 的控制系統與方法，利用活性污泥法處理污水。

　　背景技術

　　氮、磷過量排放引起的水體富營養化問題是國內外政府和公眾最為關注的 環境問題之一。控制水體富營養化，防止水體污染的最根本途徑就是對污染源 進行治理，控制污染物的排放量，使污水處理廠出水中的氮、磷含量必須達到 一定的標準。污水排放標準的日趨嚴格是目前世界各國普遍的發展趨勢，以控 制富營養化為目的的氮、磷去除已成為各國主要的奮斗目標。我國頒布的《城 鎮污水處理廠污染物排放標準》(GB18918-2002)中一級A排放標準最高允許排 放濃度分別為TP<1mg/L，NH4+-N<5mg/L，TN<15mg/L。由此可見，無論是新建污水處理廠還是已有污水處理廠都面臨著污水深度脫氮和除磷的要求。

　　但是，氮、磷的去除比較復雜，需要涉及硝化、反硝化及釋磷和過量吸收 磷等多個生化過程，且每一個過程的目的不同，對微生物組成、基質類型及環 境條件的要求也各不相同。要在一個系統中同時完成脫氮和除磷過程，不可避 免地產生了各過程間的矛盾關系，如碳源、泥齡、硝酸鹽、硝化和反硝化容量、 釋磷和吸磷的容量等問題，這些問題使得氮磷在實際處理中達到一級排放標準 時具有一定的難度和局限性。

　　因此，如何更好地解決和處理傳統脫氮除磷工藝中存在的矛盾關系和弊端， 提高傳統工藝脫氮除磷的效果，開創高效節能、清潔、符合我國國情的可持續 污水處理新工藝以解決我國日益嚴重的水污染問題，是目前及今后城市污水脫 氮除磷技術研究的重點和必然趨勢，是我國水環境保護和水資源利用事業的當 務之急。

　　發明內容

　　為克服現有技術的缺陷，本發明提供一種分段式A2/O污水處理系統及污水 處理方法，該工藝突破了傳統活性污泥法脫氮工藝的基本概念，在傳統A2/O活 性污泥法的基礎上，創新性的提出分段控制的思想，將活性污泥進行分段控制， 以求在不同的處理單元富集有效菌屬，提高系統的處理效率。

　　本發明技術原理如下：

　　(1)、活性污泥作用原理

　　在生物脫氮除磷的技術的發展歷史中，脫氮除磷的工藝得到不斷的發展和 完善，這之中包括改良的A2/O工藝、改良UCT工藝、UCT工藝、MSBR工 藝、VIP工藝、新型氧化溝工藝、BCFS工藝等等。但所有這些生物脫氮除磷 的組合工藝基本都仍是建立在傳統的生物脫氮除磷的理論基礎上的，雖然進行 了新的構架或組合，卻也仍存在著明顯的不足，這主要是表現在較多的工藝流 程中，都包含了多重的污泥以及混合液的回流，由此增加了系統的復雜程度， 提高了基建和運行的成本;同時在脫氮除磷的過程中對能源的消耗較多;剩余 污泥隨富含磷，但處理量較大。這些缺點顯然都不能符合新形勢下對環境可持 續發展的要求。

　　活性污泥法包括普通活性污泥法、氧化溝、SBR、AO、A2/O、UCT等， 其活性污泥是一個復雜的體系，其中包含著各類生物，不同池體中的活性污泥 基本相同，是一個完全摻混的體系，在不同的池體中由于控制條件不同，起作 用的微生物也不同。在整個循環過程中微生物均處于激活與休眠交替運行的狀 態。例如，硝化菌為自養好氧菌，反硝化菌為異養型兼性厭氧菌，二者分別在 缺氧池和好氧池中起作用，在缺氧池中，反硝化菌屬被激活，硝化菌屬處于休 眠狀態，混合液進入好氧池后，硝化菌屬被激活，反硝化菌屬處于休眠狀態， 在這個循環體系中兩種菌屬都是激活和休眠交替進行，對有效菌屬的積累增殖 不利，同時菌種激活需要一定的時間，降低了活性污泥的利用率。因此，如何 有效地利用活性污泥，減少微生物激活、休眠的過程和時間，同時提高脫氮和 除磷效率是目前研究的主要內容。

　　(2)、脫氮原理

　　污水中的氮一般以氨氮和有機氮的形式存在，通常是只含有少量或不含亞 硝酸鹽和硝酸鹽形態的氮，在未經處理的污水中，氮有可溶性的氮，也有非溶 性的氮。可溶性有機氮主要以尿素和氨基酸的形式存在;一部分非溶性有機氮 在初沉池中可以去除。在生物處理過程中，大部分的非溶性有機氮轉化成氨氮 和其他無機氮，卻不能有效地去除氮。廢水生物脫氮的基本原理就在于，在有 機氮轉化為氨氮的基礎上，通過硝化反應將氨氮轉化為亞硝態氮、硝態氮，再 通過反硝化反應將硝態氮轉化為氮氣從水中逸出，從而達到除去氮的目的。

　　反硝化反應是由一群異養性微生物完成的生物化學過程。它的主要作用是 在缺氧(無分子態氧)的條件下，將硝化過程中產生的亞硝酸鹽和硝酸鹽還原成氣 態氮(N2)。

　　(3)、除磷原理

　　在厭氧—好氧過程中，聚磷菌在厭氧池中為優勢菌種，構成了活性污泥絮 體的主體，它吸收低分子的有機物(如脂肪酸)，同時將貯存在細胞中聚合磷酸鹽 (Poly-p)中的磷通過水解而釋放出來，并提供必需的能量。而在隨后的好氧池中， 聚磷菌所吸收的有機物將被氧化分解，并提供能量，同時能從污水中變本加厲 地、過量地攝取磷，在數量上遠遠超過其細胞合成所需的磷量，將磷以聚合磷 酸鹽的形式儲藏在菌體內而形成高磷污泥，并且通過剩余污泥系統排出，因而 可獲得相當好的除磷效果，

　　在厭氧池，在沒有溶解氧和硝態氧存在的厭氧條件下，兼性細菌將溶解性 BOD通過發酵作用轉化為低分子可生物降解的揮發性有機酸(VFA)，聚磷菌吸 收這些VFA或來自原污水的VFA，并將其運送到細胞內，同化成細胞內碳能源 儲存物聚β羥基丁酸(PHB)，所需的能量來源于聚磷的水解以及細胞內糖的酵解, 并導致磷酸鹽的釋放。

　　在好氧池，聚磷菌的活力得到恢復，從污水中大量吸收磷，并以聚合磷酸 鹽的形式存儲在細胞內，其量大大超出生長需要的磷量，通過PHB的氧化代謝 產生能量，用于磷的吸收和聚磷的合成，能量以聚磷酸高能鍵的形式存儲，磷 酸鹽便從污水中去除。產生的富磷污泥通過剩余污泥的形式排放，從而將磷從 系統中除去。

　　綜合以上幾點原理，脫氮的原理是在有機氮轉化為氨氮的基礎上，通過硝 化反應將氨氮轉化為亞硝態氮、硝態氮，再通過反硝化反應將硝態氮轉化為氮 氣從水中逸出，從而達到除去氮的目的。它的主要作用是在缺氧(無分子態氧) 的條件下，將硝化過程中產生的亞硝酸鹽和硝酸鹽還原成氣態氮(N2)。而除磷的 原理是聚磷菌在厭氧—好氧交替運行的系統中有釋磷和攝磷的作用，使得它在 與其他微生物的競爭中取得優勢，從而使磷得到有效的去除同時降解BOD。因 此為了滿足單獨脫氮除磷的要求，以及解決不同菌屬污泥的摻混，提出了“分 段式活性污泥法污水處理工藝”的構想。

　　為實現上述目的，本發明采用下述方案：

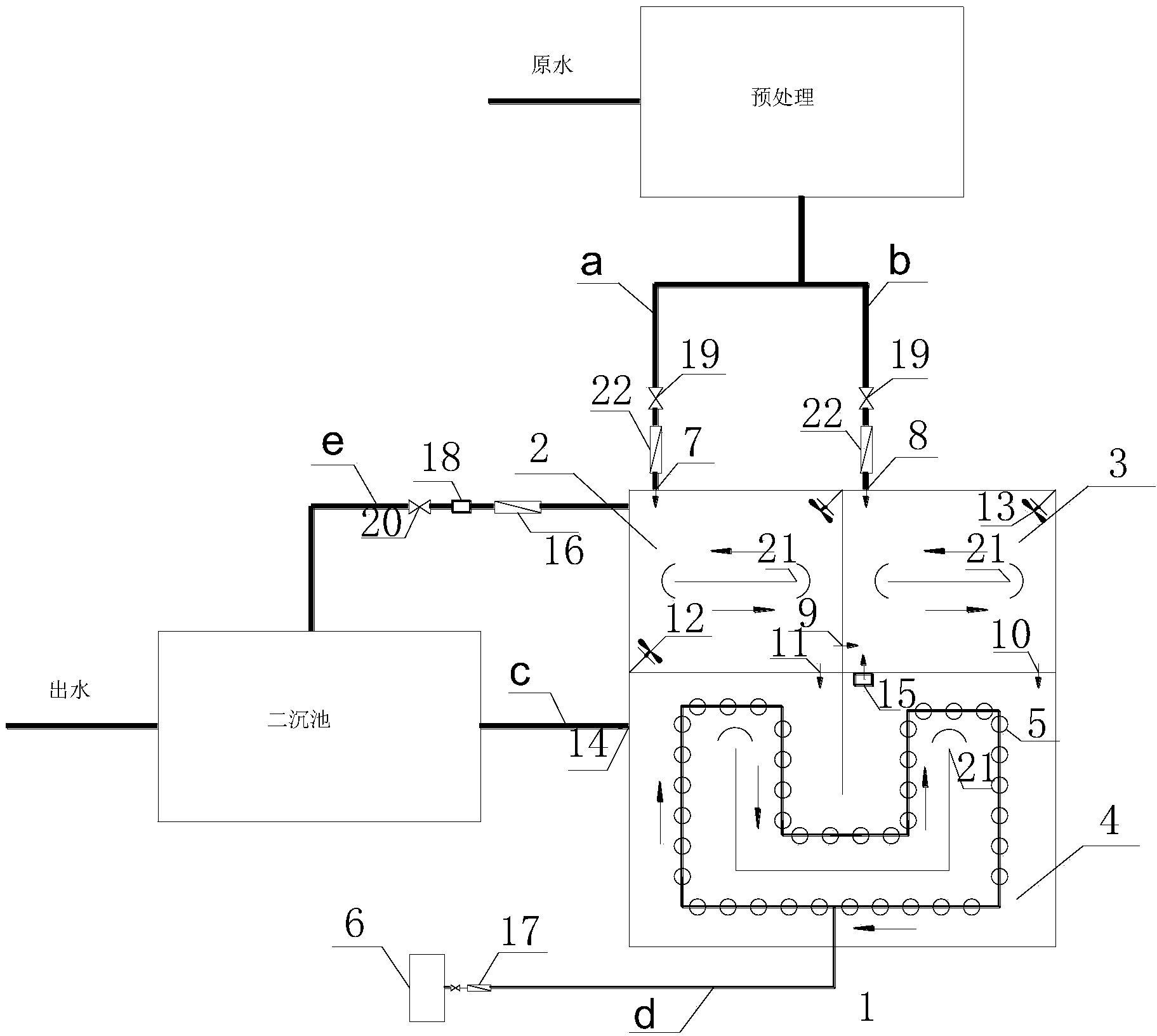

　　分段式A2/O污水處理系統，包括：反應池，反應池由厭氧池、缺氧池、好 氧池構成，厭氧池、缺氧池、好氧池相互鄰接形成整體結構;其中：厭氧池設 有厭氧池進水口、第一厭氧池出口、第二厭氧池出口、導流墻、兩個推流攪拌 器;厭氧池的進水口通過第一管線與預處理系統相連，缺氧池設有進水口、缺 氧池出口、導流墻、推流攪拌器;缺氧池的進水口通過第二管線與預處理系統 相連，導流墻沿缺氧池的中心橫向設置;厭氧池的第一厭氧池出口與缺氧池相 連，推流攪拌器位于缺氧池的與第一出水口相對的角部，推流攪拌器的葉輪推 流方向按照逆時針設定，水流沿著導流墻逆時針方向流動;好氧池內設有出水 口、凹形導流墻、曝氣頭、回流泵;曝氣機通過第四管線與曝氣頭相連;厭氧 池通過第二厭氧池出口與好氧池相連，缺氧池通過缺氧池出口與好氧池相連， 好氧池與缺氧池之間設污泥提升泵，好氧池的出水口通過第三管路與二沉池相 連，二沉池與厭氧池通過第五管線相連。

　　相對于現有技術，本發明具有如下有益效果：從一定程度上解決了傳統硝 化-反硝化工藝存在的問題，通過將各單元污泥分段控制，減少了污泥微生物的 摻混，更大程度發揮了各單元有效菌屬的作用，另外可將整套工藝拆分或組合 進行靈活運行。
