申請日2013.09.22
公開(公告)日2014.05.07
IPC分類號C02F7/00; C02F3/02
摘要
本實用新型公開了一種污水處理曝氣系統，包括風機，多通閥，聯接管道，多個污水處理曝氣管道裝置;所述風機與所述多通閥其中一個閥口相聯，所述多通閥剩余閥口通過所述聯接管道與多個所述污水處理曝氣管道裝置相聯;采用以零拼整的思路，通過將整體分解成具有單獨功能的標準件，在需要的時候進行拼接，不僅在運輸過程中變得更加便利，而且能夠根據所需處理面積上也能夠現場進行調節，同時，在風機和污水處理曝氣管道裝置之間采用管道聯接，尤其是軟管聯接，可以自由的對污水處理曝氣管道裝置所放置的位置進行方便調節，因此，在靈活性和降低成本上都有明顯的優勢。
權利要求書
1.一種污水處理曝氣系統，其特征在于,包括：
風機，多通閥，聯接管道，多個污水處理曝氣管道裝置;
所述污水處理曝氣管道裝置包括多個微孔曝氣器，多個曝氣支架，多個聯接部件;所述曝氣支架均為中空管道，包括一個工字形曝氣支架，和多個一字形曝氣支架，所述工字形曝氣支架在工字形的四個端口為輸入輸出口，在工字形的豎梁上具有輸入輸出通孔，與外部進行氣體交換，所述一字形曝氣支架兩端為輸入輸出口;所述聯接部件包括多個三通聯接部件和多個雙通聯接部件;所述曝氣支架通過多個所述三通聯接部件的兩個端口和所述雙通聯接部件構成一個矩形框架;所述微孔曝氣器聯接在兩個所述三通聯接部件的剩余的端口之間，形成所述矩形框架的橫梁;

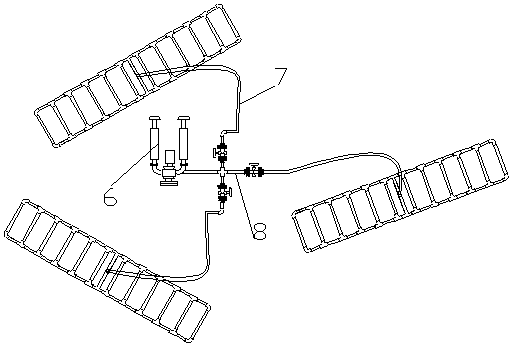

所述風機與所述多通閥其中一個閥口相聯，所述多通閥剩余閥口通過所述聯接管道與多個所述污水處理曝氣管道裝置相聯。
2.根據權利要求1所述的污水處理曝氣系統，其特征在于，所述曝氣支架為金屬支架。
3.根據權利要求2所述的污水處理曝氣系統，其特征在于，所述金屬支架為具有鍍鋅層的金屬管。
4.根據權利要求1所述的污水處理曝氣系統，其特征在于，所述曝氣支架上具有出氣孔。
5.根據權利要求4所述的污水處理曝氣系統，其特征在于，所述出氣孔為微孔。
6.根據權利要求1所述的污水處理曝氣系統，其特征在于，所述微孔曝氣器與所述曝氣支架、所述微孔曝氣器與所述聯接部件、所述聯接部件與所述曝氣支架之間的聯接處有密封裝置。
7.根據權利要求6所述的污水處理曝氣系統，其特征在于，所述密封裝置為橡膠密封部件。
8.根據權利要求1所述的污水處理曝氣系統，其特征在于，所述多通閥為四通閥。
9.根據權利要求1所述的污水處理曝氣系統，其特征在于，所述聯接管道為軟管。
說明書
一種污水處理曝氣系統
技術領域
本實用新型屬于環保領域，涉及一種河道污水處理系統。
背景技術
河流水體“黑臭”現象是一種生物化學現象——水體中有機物的厭氧分解，所以河道治理主要的工作是充氧，但是如何能充分的充氧到河道，方式有很多種，目前常用的方式，有采用機械曝氣盤，或是潛水曝氣，都出現了充氧效果不好，涉及的面積較小，不能解決河道整體生態修復，而且現有的技術方案也難以對安裝面積進行有效的調整，如當所需處理的面積過小或過大時，現有的技術方案的技術手段往往是形狀固定、處理面積也固定的設備或裝置，因此靈活性遠遠不夠，因此需要尋找一種能夠具有高度靈活性、且能將氧氣充分溶解到水中的曝氣管道裝置。
實用新型內容
有鑒于此，需要克服現有技術中的上述缺陷中的至少一個。本實用新型提供了一種污水處理曝氣系統，包括：
風機，多通閥，聯接管道，多個污水處理曝氣管道裝置;
所述污水處理曝氣管道裝置包括多個微孔曝氣器，多個曝氣支架，多個聯接部件;所述曝氣支架均為中空管道，包括一個工字形曝氣支架，和多個一字形曝氣支架，所述工字形曝氣支架在工字形的四個端口為輸入輸出口，在工字形的豎梁上具有輸入輸出通孔，與外部進行氣體交換，所述一字形曝氣支架兩端為輸入輸出口;所述聯接部件包括多個三通聯接部件和多個雙通聯接部件;所述曝氣支架通過多 個所述三通聯接部件的兩個端口和所述雙通聯接部件構成一個矩形框架;所述微孔曝氣器聯接在兩個所述三通聯接部件的剩余的端口之間，形成所述矩形框架的橫梁;
所述風機與所述多通閥其中一個閥口相聯，所述多通閥剩余閥口通過所述聯接管道與多個所述污水處理曝氣管道裝置相聯。
根據本專利背景技術中對現有技術所述，目前常用的方式，有采用機械曝氣盤，或是潛水曝氣，都出現了充氧效果不好，涉及的面積較小，不能解決河道整體生態修復，而且現有的技術方案也難以對安裝面積進行有效的調整，如當所需處理的面積過小或過大時，現有的技術方案的技術手段往往是形狀固定、處理面積也固定的設備或裝置，因此靈活性遠遠不夠，;本實用新型提供的污水處理曝氣系統采用以零拼整的思路，通過將整體分解成具有單獨功能的標準件，在需要的時候進行拼接，不僅在運輸過程中變得更加便利，而且能夠根據所需處理面積上也能夠現場進行調節，同時，在風機和污水處理曝氣管道裝置之間采用管道聯接，尤其是軟管聯接，可以自由的對污水處理曝氣管道裝置所放置的位置進行方便調節，因此，在靈活性和降低成本上都有明顯的優勢。
另外，根據本實用新型公開的污水處理曝氣系統的還具有如下附加技術特征：
進一步地，曝氣支架為金屬支架。
進一步地，所述金屬支架為具有鍍鋅層的金屬管。
以往的裝置由于沒有使用金屬支架，在某些情況下，裝置會出現上浮現象，因此金屬結構的使用使得整個裝置能夠穩定的安裝在河道底部。
進一步地，所述曝氣支架上具有出氣孔。
進一步地，所述出氣孔為微孔。
進一步地，所述微孔曝氣器與所述曝氣支架、所述微孔曝氣器與所述聯接部件、所述聯接部件與所述曝氣支架之間的聯接處有密封裝置。 進一步地，所述密封裝置為橡膠密封部件。
進一步地，所述多通閥為四通閥。
四通閥可以聯接風機及三個污水處理曝氣管道裝置，如此可以大大提升充氧效率。
進一步地，所述聯接管道為軟管。
軟管的使用可以使得污水處理曝氣管道裝置的擺放更加自由和方便。
本實用新型附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。
