申請日2014.10.28

　　公開(公告)日2015.02.25

　　IPC分類號C02F9/02

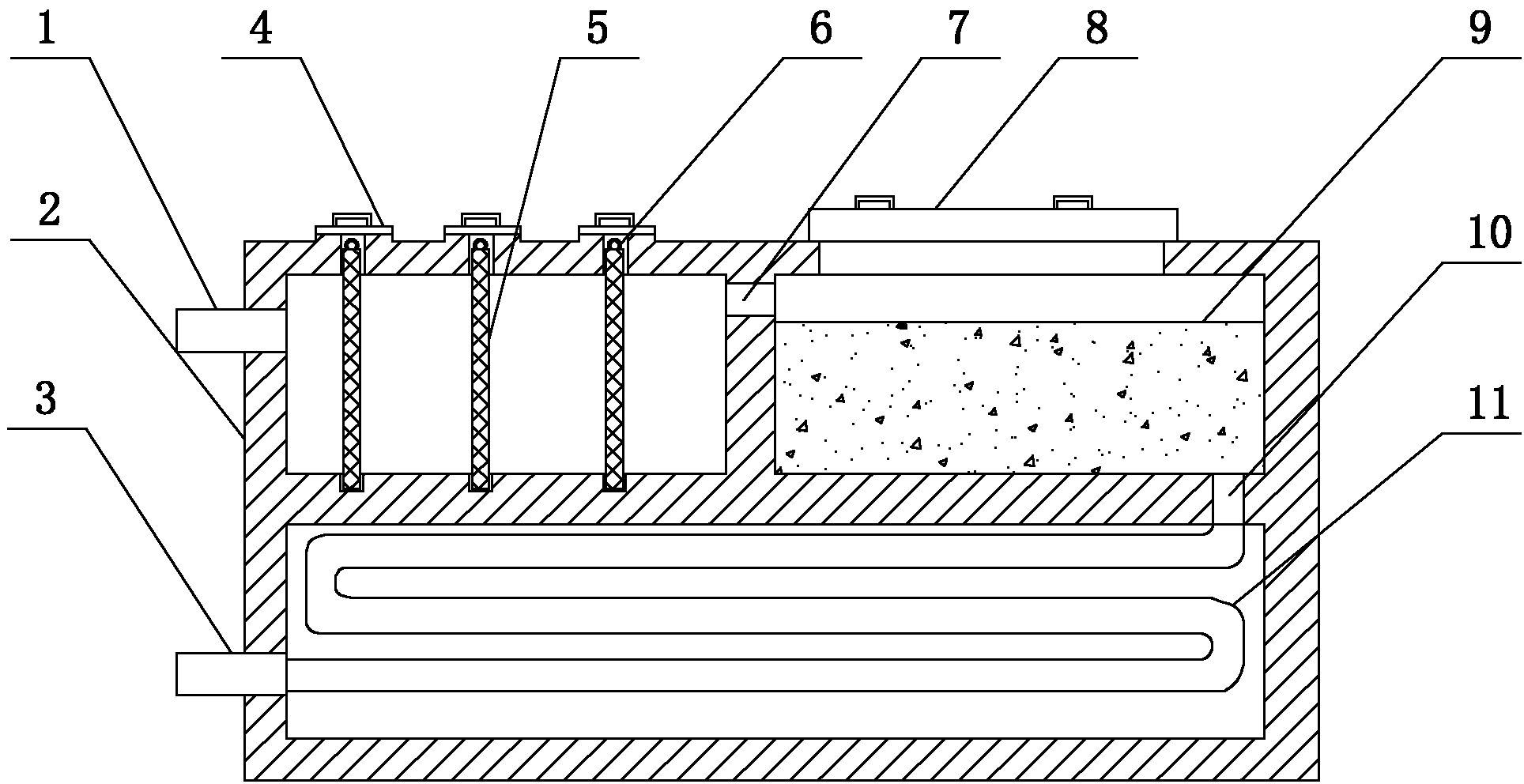

　　摘要

　　本實用新型公開了一種工業廢水凈化箱，包括箱體，箱體內設置有第一凈化室、第二凈化室和第三凈化室，第一凈化室設置有進水管，第三凈化室設置有出水管，第一凈化室與第二凈化室之間設置有第一連通口，第二凈化室與第三凈化室之間設置有第二連通口，第三凈化室內設置有盤管，盤管的一端與第二連通口對接，盤管的另一端與出水管對接，第一凈化室內設置有多塊過濾網板，第二凈化室內設置有活性炭層，盤管的內壁設置有金屬離子吸附膜。本實用新型在一個箱體內設置了三個凈化室，逐步對廢水進行階段性的過濾、吸附等凈化工藝處理，整個凈化裝置不但占地空間小，而且凈化效率高，可以普遍滿足企業的廢水處理排放要求。

　　權利要求書

　　1.一種工業廢水凈化箱，其特征在于：包括箱體，所述箱體內設置有第一 凈化室、第二凈化室和第三凈化室，所述第一凈化室設置有進水管，所述第三 凈化室設置有出水管，所述第一凈化室與所述第二凈化室之間設置有第一連通 口，所述第二凈化室與所述第三凈化室之間設置有第二連通口，所述第三凈化 室內設置有盤管，所述盤管的一端與所述第二連通口對接，所述盤管的另一端 與所述出水管對接，所述第一凈化室內設置有多塊過濾網板，所述第二凈化室 內設置有活性炭層，所述盤管的內壁設置有金屬離子吸附膜。

　　2.根據權利要求1所述的工業廢水凈化箱，其特征在于：所述第一凈化室 與所述第二凈化室通過第一連通口連通。

　　3.根據權利要求1所述的工業廢水凈化箱，其特征在于：所述第二凈化室 與所述盤管通過所述第二連通口連通。

　　4.根據權利要求1所述的工業廢水凈化箱，其特征在于：所述第一凈化室 設置有多個卡槽，所述過濾網板安裝于所述卡槽內，多個所述過濾網板與多個 所述卡槽一一對應。

　　5.根據權利要求4所述的工業廢水凈化箱，其特征在于：所述卡槽處設置 有槽蓋。

　　6.根據權利要求1或4所述的工業廢水凈化箱，其特征在于：所述過濾網 板設置有掛環。

　　7.根據權利要求1所述的工業廢水凈化箱，其特征在于：所述第二凈化室 設置有室門。

　　說明書

　　一種工業廢水凈化箱

　　技術領域

　　本實用新型涉及到工業廢水凈化設備，尤其涉及一種工業廢水凈化箱。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液，隨著工業的迅速 發展，廢水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人 類的健康和安全，工廠里都配套了相應的工業廢水處理系統，但是目前所用到 的廢水處理系統所占用的空間太大，設備維護的工作量較大，而且廢水凈化效 率低下，廢水處理量小于工廠廢水排放量，對環境造成了污染。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種占地空間小且凈化 效率高的工業廢水凈化箱。

　　本實用新型通過以下技術方案來實現上述目的：

　　一種工業廢水凈化箱，包括箱體，所述箱體內設置有第一凈化室、第二凈 化室和第三凈化室，所述第一凈化室設置有進水管，所述第三凈化室設置有出 水管，所述第一凈化室與所述第二凈化室之間設置有第一連通口，所述第二凈 化室與所述第三凈化室之間設置有第二連通口，所述第三凈化室內設置有盤管， 所述盤管的一端與所述第二連通口對接，所述盤管的另一端與所述出水管對接， 所述第一凈化室內設置有多塊過濾網板，所述第二凈化室內設置有活性炭層， 所述盤管的內壁設置有金屬離子吸附膜。

　　具體地，所述第一凈化室與所述第二凈化室通過第一連通口連通。

　　具體地，所述第二凈化室與所述盤管通過所述第二連通口連通。

　　作為優選，所述第一凈化室設置有多個卡槽，所述過濾網板安裝于所述卡 槽內，多個所述過濾網板與多個所述卡槽一一對應。

　　作為優選，所述卡槽處設置有槽蓋。

　　作為優選，所述過濾網板設置有掛環。

　　作為優選，所述第二凈化室設置有室門。

　　本實用新型的有益效果在于：

　　本實用新型在一個箱體內設置了三個凈化室，逐步對廢水進行階段性的過 濾、吸附等凈化工藝處理，整個凈化裝置不但占地空間小，而且凈化效率高， 可以普遍滿足企業的廢水處理排放要求。
