申請日2013.11.28

　　公開(公告)日2014.10.29

　　IPC分類號B67D7/58

　　摘要

　　本實用新型公開了一種污泥輸送系統，包括儲泥池及離心泵，所述儲泥池設有溢流口;所述離心泵為立式管道離心泵，葉輪為閉式雙通道。本實用新型采用立式防堵塞雙通道葉輪離心泵替代常規的容積式螺桿泵來輸送污泥介質，減少因螺桿泵磨損導致的維護成本高的問題，離心泵為通道式泵，基本不存在昂貴的易磨損件，通過變頻變速調節與恒液位調節，在達到原有的出泥量效果的情況下可大大降低維護成本。

　　權利要求書

　　1.一種污泥輸送系統，包括儲泥池及離心泵，其特征在于，所述儲泥池設有溢流口;儲泥池底部的污泥由出泥管線被離心泵抽送出來，所述離心泵為立式管道離心泵，葉輪為閉式雙通道。

　　2.根據權利要求1所述的污泥輸送系統，其特征在于，在所述離心泵與所述儲泥池之間安裝有污泥切割機。

　　3.根據權利要求1所述的污泥輸送系統，其特征在于，在所述離心泵后安裝有壓力表。

　　4.根據權利要求1～3任意一項所述的污泥輸送系統，其特征在于，在所述切割機之前及所述壓力表之后安裝有閥門。

　　5.根據權利要求1所述的污泥輸送系統，其特征在于，所述系統安裝有流量計。

　　說明書

　　污泥輸送系統

　　技術領域

　　本實用新型涉及污水處理領域，尤其涉及一種污泥脫水系統中污泥的輸送設備

　　背景技術

　　城市污水處理廠在輸送污泥脫水工段濃度較高的污泥時，通常采用的輸送設備為容積式螺桿泵，一種內嚙合回轉式容積泵，螺桿(轉子)與襯筒(定子)內壁的緊密配合，在泵的吸入口和排出口之間被分隔成一個或多個密封空間，隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的介質封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在各空間中的液體不斷排出。螺桿泵的優勢在于流量是穩定的線性流動(這對與離心脫水機處理效果的穩定性極為重要)，可輸送各種混合雜質，包括含有氣體及固體顆粒或纖維及高黏度介質。缺點是由于轉子和定子相互緊密配合，高速轉動造成轉子與定子的磨損，產生間隙，隨著間隙的擴大磨損量急劇上升，最終輸送流量及效率下降，無法達到工況要求，需定期更換轉子和定子，而且更換周期短，運行維護費用高。

　　實用新型內容

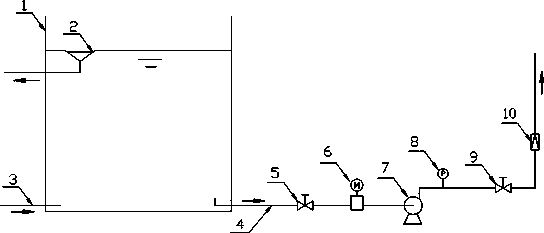

　　本實用新型所要解決的技術問題在于，提供一種污泥輸送系統，包括儲泥池及離心泵，儲泥池底部的污泥由出泥管線被離心泵抽送出來，所述儲泥池設有溢流口;所述離心泵為立式管道離心泵，葉輪為閉式雙通道。

　　進一步地，在所述離心泵與所述儲泥池之間安裝有污泥切割機，對污泥中的大尺寸渣物進行切割碎化處理，降低污泥中渣物對泵體和后續工段的影響。

　　進一步地，在所述離心泵后安裝有壓力表用以檢測泵的出口壓力。

　　進一步地，在所述切割機之前及所述壓力表之后安裝有閥門。

　　進一步地，所述系統安裝有流量計用以檢測離心泵的出口流量。

　　實施本實用新型，具有如下有益效果：

　　本實用新型采用立式防堵塞雙通道葉輪離心泵替代常規的容積式螺桿泵來輸送污泥介質，減少因螺桿泵磨損導致的維護成本高的問題，離心泵為通道式泵，基本不存在昂貴的易磨損件，通過變頻變速調節與恒液位調節，在達到原有的出泥量效果的情況下可大大降低維護成本。
