申請日2013.09.22
公開(公告)日2013.12.18
IPC分類號C02F1/52
摘要
本發明公開了一種污水處理可拆卸的中試實驗裝置，包括至少兩個反應池，開關閥門，聯接管道;反應池上安裝有兩個流體管道，流體管道用于流體的輸入或輸出;開關閥門安裝在流體管道上，用于控制流體管道的開啟與閉合;聯接軟管，用于將相聯的反應池通過流體管道聯接;多個反應池通過聯接管道聯成一體，形成污水處理可拆卸的中試實驗裝置;采用化整為零的思路，使每個反應池都為一個獨立的單體，當需要多個數量的反應池時，只需將其使用聯接管道進行聯接，即可滿足多試劑的需求，在靈活性和降低成本上都有明顯的優勢。
權利要求書
1.一種污水處理可拆卸的中試實驗裝置，其特征在于,包括：
至少兩個反應池，開關閥門，聯接管道;
所述反應池上安裝有兩個流體管道，所述流體管道用于流體的輸入或輸出;
所述開關閥門安裝在所述流體管道上，用于控制流體管道的開啟與閉合;
所述聯接軟管，用于將相聯的所述反應池通過所述流體管道聯接;
多個所述反應池通過所述聯接管道聯成一體，形成所述污水處理可拆卸的中試實驗裝置。
2.根據權利要求1所述的污水處理可拆卸的中試實驗裝置，其特征在于，兩個所述流體管道其中一個安裝在所述反應池上部，另一個安裝在所述反應池的下部。
3.根據權利要求1所述的污水處理可拆卸的中試實驗裝置，其特征在于，所述開關閥門為活結球閥。
4.根據權利要求1所述的污水處理可拆卸的中試實驗裝置，其特征在于，所述聯接管道為聯接軟管。
說明書
一種污水處理可拆卸的中試實驗裝置
技術領域
本發明屬于環保領域，涉及一種中試實驗裝置。
背景技術
混凝沉降是工業廢水處理中經常采用的一種物化方法，它的處理對象是廢水中利用自然沉降法難以除去的細小懸浮顆粒和不溶于水的有機物液珠以及膠體微粒，經過加藥反應可除去部分有機物、某些重金屬離子、懸浮顆粒，從而降低廢水的濁度、色度及部分的COD。
在遇到一些比較復雜的水樣時，加藥的種類及用藥量需要通過中試來確定最佳的加藥效果，這樣在試樣之前無法確定藥劑的種類，需要逐個試驗，而目前所使用的池體都是一體池，主要是靠池壁上預留溢流孔來完成此工藝，若反應池過多或過少都不適合。
如中試設備只有兩個反應池，如需要投加三種以上藥劑，藥劑投加又不能同時加在一個池體中，這樣，就會造成中試無法進行;或者只需要兩個反應池就可完成所有的反應，但是池體制作時共有三個池體，這樣又造成了材料的浪費，因此需要尋找一種可以靈活擴展的中試實驗裝置。
發明內容
有鑒于此，需要克服現有技術中的上述缺陷中的至少一個。本發明提供了一種污水處理可拆卸的中試實驗裝置。
所述污水處理可拆卸的中試實驗裝置包括至少兩個反應池，開關閥門，聯接管道;
所述反應池上安裝有兩個流體管道，所述流體管道用于流體的輸入或輸出;
所述開關閥門安裝在所述流體管道上，用于控制流體管道的開啟與閉合;
所述聯接軟管，用于將相聯的所述反應池通過所述流體管道聯接;
多個所述反應池通過所述聯接管道聯成一體，形成所述污水處理可拆卸的中試實驗裝置。
根據本專利背景技術中對現有技術所述，常用的污水處理中試實驗裝置是使用一體池的形態，即一體池一旦成形，則反應池的數量則固定不變，無法增加或減少，如果所需反應池多于一體池中反應池的數量，則實驗難以完成，而一體池中的反應池過多則會造成成本浪費，因此固定數量的一體池難以滿足現實靈活的需求，因此需要尋找一種靈活的組合反應池;本發明提供的污水處理可拆卸的中試實驗裝置采用化整為零的思路，使每個反應池都為一個獨立的單體，當需要多個數量的反應池時，只需將其使用聯接管道進行聯接，即可滿足多試劑的需求，在靈活性和降低成本上都有明顯的優勢。
另外，根據本發明公開的污水處理可拆卸的中試實驗裝置的還具有如下附加技術特征：
進一步地，兩個所述流體管道其中一個安裝在所述反應池上部，另一個安裝在所述反應池的下部。

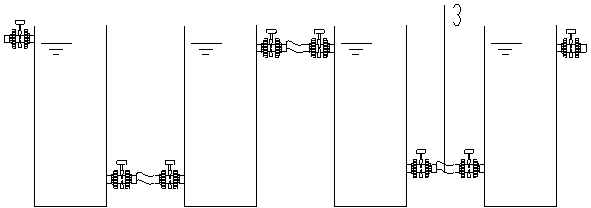

反應池聯接數序順序按照上進下出，下進上出的順序，依次連接，并根據實際需求選擇池體的數量，而最后一個池體的出口閥門關閉。
進一步地，所述開關閥門為活結球閥。
進一步地，所述聯接管道為聯接軟管。
反應池之間采用軟管連接，則便于操作。
本發明附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
