申請日2013.09.23

　　公開(公告)日2014.05.07

　　IPC分類號B01D29/03; B01D35/02; B01D29/56

　　摘要

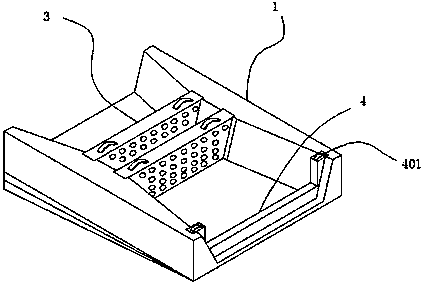

　　本實用新型公開了一種河道用的污水處理通道，包括放置于河道內的本體，及設置在本體底部的三角形墊板，所述本體中部具有一個通道，所述通道包括入水通道、過濾通道和出水通道，所述入水通道和出水通道所靠近過濾通道的一端為橫截面較小端，所述過濾通道的兩內側壁上開設有第一卡槽，并在兩第一卡槽之間設置有過濾板，所述出水通道在遠離過濾通道的那一端的兩側壁上設置有第二卡槽，所述兩第二卡槽之間設置有淤泥擋板;本裝置可以直接放置在河道內，通過增減三角形墊板的數量可以改變通道的坡度，使得本裝置適用于各種坡度不同的河道，同時通過可抽拉式的過濾板，可以方便定期維護和更換，保證污水凈化的效果。

　　權利要求書

　　1.一種河道用的污水處理通道，其特征在于：包括放置于河道內的本體，及設置在本體底部的三角形墊板，所述本體中部具有一個通道，所述通道包括入水通道、過濾通道和出水通道，所述入水通道、過濾通道和出水通道依次相接，所述入水通道和出水通道呈錐形，所述入水通道和出水通道所靠近過濾通道的一端為橫截面較小端，所述過濾通道的兩內側壁上開設有第一卡槽，并在兩第一卡槽之間設置有過濾板，所述單側內側壁上的第一卡槽設置有至少兩個，所述出水通道在遠離過濾通道的那一端的兩側壁上設置有第二卡槽，所述兩第二卡槽之間設置有淤泥擋板，該淤泥擋板的高度低于通道高度。

　　2.根據權利要求1所述的河道用的污水處理通道，其特征在于：所述三角形墊板設置有至少一塊。

　　3.根據權利要求1所述的河道用的污水處理通道，其特征在于：所述過濾板包括外殼，及設置在外殼內的過濾層，及設置在外殼兩側，并與過濾層相抵的通水孔，及設置在外殼頂部的第一施力把，所述第一施力把對稱設置有兩個。

　　4.根據權利要求1所述的河道用的污水處理通道，其特征在于：所述淤泥擋板頂部對稱設置有兩個第二施力把。

　　說明書

　　一種河道用的污水處理通道

　　技術領域

　　本實用新型涉及一種河道用的污水處理通道。

　　背景技術

　　目前，公知的在許多公共場合和私人設施中的下水管道直接通入小溪，河流，這類下水通道系統是相互關聯的，人們的生活廢水中經由這類下水管道直接進入河道內，給河道內的水造成了較大的污染，導致河水發臭，影響人們的正常生活和生態環境，現有的處理方法是在河面上建設污水處理設備，將河水通過污水泵抽調入污水處理設備，這樣的方式可以很好的凈化污水，但是設備的使用和維護成本較高，因此不適合推廣使用。

　　發明內容

　　本實用新型要解決的技術問題是提供一種結構簡單，使用簡單方便，維護成本低廉的河道用的污水處理通道。

　　為解決上述問題，本實用新型采用如下技術方案：

　　一種河道用的污水處理通道，包括放置于河道內的本體，及設置在本體底部的三角形墊板，所述本體中部具有一個通道，所述通道包括入水通道、過濾通道和出水通道，所述入水通道、過濾通道和出水通道依次相接，所述入水通道和出水通道呈錐形，所述入水通道和出水通道所靠近過濾通道的一端為橫截面較小端，所述過濾通道的兩內側壁上開設有第一卡槽，并在兩第一卡槽之間設置有過濾板，所述單側內側壁上的第一卡槽設置有至少兩個，所述出水通道在遠離過濾通道的那一端的兩側壁上設置有第二卡槽，所述兩第二卡槽之間設置有淤泥擋板，該淤泥擋板的高度低于通道高度。

　　作為優選的技術方案，所述三角形墊板設置有至少一塊。

　　作為優選的技術方案，所述過濾板包括外殼，及設置在外殼內的過濾層，及設置在外殼兩側，并與過濾層相抵的通水孔，及設置在外殼頂部的第一施力把，所述第一施力把對稱設置有兩個。

　　作為優選的技術方案，所述淤泥擋板頂部對稱設置有兩個第二施力把。

　　本實用新型的有益效果是：本裝置可以直接放置在河道內，通過增減三角形墊板的數量可以改變通道的坡度，使得本裝置適用于各種坡度不同的河道，同時通過可抽拉式的過濾板，可以方便定期維護和更換，保證污水凈化的效果，且本裝置結構較為簡單，使用和維護成本較低，適合推廣使用。
