申請日2013.11.28
公開(公告)日2014.05.07
IPC分類號C02F9/14
摘要

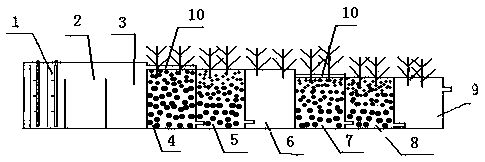

本實用新型公開了一種處理中藥廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后調節池(2)依次與水解酸化池(3)、一級垂直流人工濕地下行池(4)、一級垂直流人工濕地上行池(5)、一級表面流人工濕地(6)、二級垂直流人工濕地下行池(7)、二級垂直流人工濕地上行池(8)和二級表面流人工濕地(9)連通，各人工濕地均種植有凈化植物。
權利要求書
1.一種處理中藥廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)一端與進水管連通，另一端與調節池(2)連通，后調節池(2)依次與水解酸化池(3)、一級垂直流人工濕地下行池(4)、一級垂直流人工濕地上行池(5)、一級表面流人工濕地(6)、二級垂直流人工濕地下行池(7)、二級垂直流人工濕地上行池(8)和二級表面流人工濕地(9)連通，各人工濕地均種植有凈化植物。
2.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：下行池和上行池相鄰且底部相通。
3.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地下行池(4)中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
4.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：一級垂直流人工濕地上行池(5)、二級垂直流人工濕地下行池(7)和二級垂直流人工濕地上行池(8)中由下至上依次添加礫石層、粗砂層和細沙層。
5.根據權利要求4所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
6.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：布水管(10)位于一級垂直流人工濕地下行池(4)和二級垂直流人工濕地下行池(7)的上半部。
7.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：人工格柵池(1)包含20㎜的粗格柵和5㎜的細格柵。
8.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：一級表面流人工濕地(6)和二級表面流人工濕地(9)的凈化植物為大型藻類。
9.根據權利要求1所述的一種處理中藥廢水的復合流人工濕地結構，其特征在于：垂直流人工濕地各池種植的凈化植物為蘆竹、風車草、斑茅、菩提子或者千屈菜。
說明書
一種處理中藥廢水的復合流人工濕地結構
技術領域
本實用新型涉及一種人工濕地結構，特別涉及一種復合流人工濕地結構。
背景技術
中藥制藥行業廢水是一類含難降解物質和生物毒性物質的高濃度有機廢水，國內制藥行業廢水排放量大水體污染嚴重。中藥制藥行業廢水的處理已成為亟待解決的問題，因此開發經濟有效的制藥廢水處理技術具有重要的理論意義和現實意義。對于中藥制藥工業，由于藥物生產過程中不同藥物品種和生產工藝不同，所產生的廢水水質及水量有很大的差別,但污染主要表現為高濃度有機廢水的污染。本文以實際工程項目為研究對象，在整個工程穩定運行中研究各復合流人工濕地結構單元的去除效果和影響運行的各種因素，為同類制藥和相關行業廢水處理工程的設計和運行調試提供技術參考和依據。
發明內容
本實用新型要解決的技術問題是：提供一種處理中藥廢水的復合流人工濕地結構，可以解決中藥廢水對環境的污染的問題。
本實用新型的技術方案是：一種處理中藥廢水的復合流人工濕地結構，人工格柵池一端與進水管連通，另一端與調節池連通，后調節池依次與水解酸化池、一級垂直流人工濕地下行池、一級垂直流人工濕地上行池、一級表面流人工濕地、二級垂直流人工濕地下行池、二級垂直流人工濕地上行池和二級表面流人工濕地連通，各人工濕地均種植有凈化植物。
下行池和上行池相鄰且底部相通。
一級垂直流人工濕地下行池中由下至上依次添加礫石層、粗砂層，其中粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
一級垂直流人工濕地上行池、二級垂直流人工濕地下行池和二級垂直流人工濕地上行池中由下至上依次添加礫石層、粗砂層和細沙層。
細沙粒徑為0.2-0.4cm，粗砂粒徑為1-2cm，礫石粒徑為3-5cm。
布水管位于一級垂直流人工濕地下行池和二級垂直流人工濕地下行池的上半部。
人工格柵池包含20㎜的粗格柵和5㎜的細格柵。
一級表面流人工濕地和二級表面流人工濕地的凈化植物為大型藻類。
垂直流人工濕地各池種植的凈化植物為蘆竹、風車草、斑茅、菩提子或者千屈菜。
本實用新型的有益效果：本工程的處理工藝以厭氧降解高濃度中藥廢水中的有機廢物主，好氧為補充處理，整個系統運行可靠平穩，操作管理方便，耐沖擊負荷能力強，出水指標可達到國家規定的排放標準。
