申請日2014.11.07
公開(公告)日2015.03.25
IPC分類號C02F9/14
摘要
本實用新型提出了一種旅游景區一體化污水處理裝置，包括主體池，所述主體池包括依次連通的厭氧池、接觸氧化池和沉淀池，所述接觸氧化池內懸掛有組合填料，所述沉淀池內設有斜管填料。本實用新型通過將厭氧池、接觸氧化池和沉淀池做成連體結構，并通過在接觸氧化池內懸掛有組合填料以及在沉淀池內設置斜管填料，從而使污水處理更加簡單、效率更高和更加節能。
權利要求書
1.一種旅游景區一體化污水處理裝置，其特征在于，包括主體池，所述主 體池包括依次連通的厭氧池、接觸氧化池和沉淀池，所述接觸氧化池內懸掛有 組合填料，所述沉淀池內設有斜管填料。
2.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述沉淀池底部左側設有第一斜坡，右側設有第二斜坡。
3.根據權利要求2所述的旅游景區一體化污水處理裝置，其特征在于，所 述第一斜坡與所述第二斜坡通過所述沉淀池的中心線對稱設置。
4.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述斜管填料的傾斜口向所述接觸氧化池一側傾斜。
5.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述厭氧池底部設有第一排泥管，所述接觸氧化池底部設有第二排泥管，所述沉 淀池底部設有第三排泥管，所述第一排泥管、所述第二排泥管和所述第三排泥 管都連接到第四排泥管上。
6.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述厭氧池與所述接觸氧化池共用第一池墻，所述第一池墻頂部設有第一溢水口。
7.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述接觸氧化池與所述沉淀池共用第二池墻，所述第二池墻頂部設有第二溢水口。
8.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述沉淀池頂部設有第三溢水口。
9.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于，所 述接觸氧化池上設有曝氣裝置，所述曝氣裝置包括依次連接的鼓風機、空氣管 道和曝氣盤，所述鼓風機設于所述接觸氧化池外部，所述曝氣盤設于所述接觸 氧化池的底部。
10.根據權利要求1所述的旅游景區一體化污水處理裝置，其特征在于， 所述厭氧池設有進水裝置，所述進水裝置包括污水提升泵和污水管道，所述污 水提升泵設于所述厭氧池外部，所述污水管道一端與所述污水提升泵連接，另 一端設于所述厭氧池底部。
說明書
一種旅游景區一體化污水處理裝置
技術領域
本實用新型涉及污水處理技術領域，特別是指一種旅游景區一體化污水處 理裝置。
背景技術
旅游景區往往距離城市較遠，污水收集、排放無法與市政管網相連接，一 般需要有自己獨立的處理系統。目前我國旅游風景區生活污水處理設計，一直 是套用城市污水的處理工藝和設計參數。但旅游景區污水的水質水量、排放規 律及環境條件均與一般城市生活污水和賓館污水有著明顯的差異，其污水處理 必須充分考慮景區污水的水質、水量及環境特點，才能保證處理效果。
目前市場出現各種各樣的污水處理設施，但是體積普遍比較大，結構復雜， 充氧設備單獨外置，此類技術工藝流程長，基建投資高，管道復雜，施工周期 長，管理不便，沒有針對性的解決旅游景區由于水污染分布較散，管網布置難， 需要一套簡便、高效、節能污水處理系統的需求。
實用新型內容
本實用新型提出一種旅游景區一體化污水處理裝置，解決了現有技術中污 水污染處理復雜、效率低和不夠節能的問題。
本實用新型的技術方案是這樣實現的：

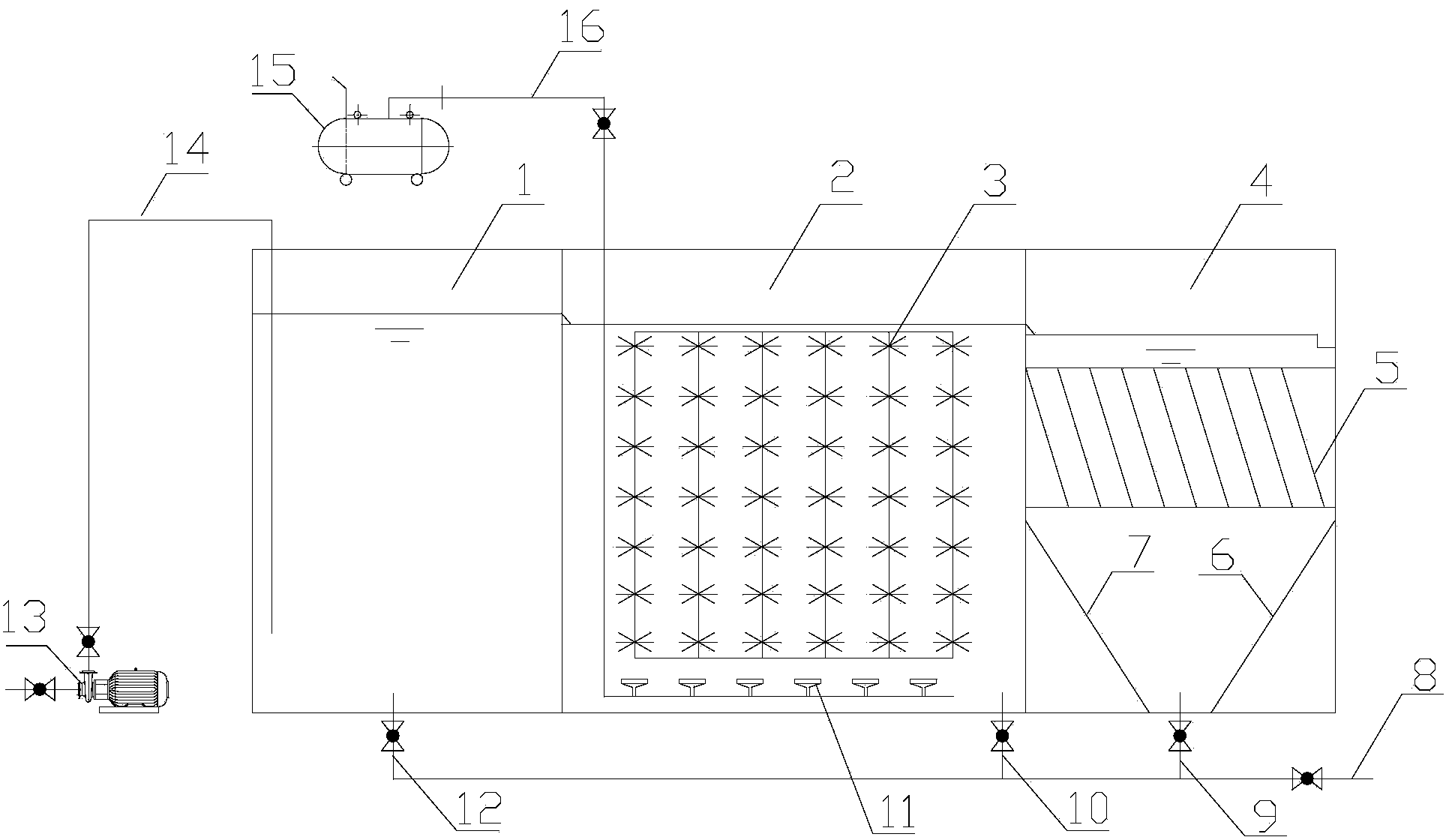

一種旅游景區一體化污水處理裝置，包括主體池，所述主體池包括依次連 通的厭氧池、接觸氧化池和沉淀池，所述接觸氧化池內懸掛有組合填料，所述 沉淀池內設有斜管填料。
進一步地，所述沉淀池底部左側設有第一斜坡，右側設有第二斜坡。
進一步地，所述第一斜坡與所述第二斜坡通過所述沉淀池的中心線對稱設 置。
進一步地，所述斜管填料的傾斜口向所述接觸氧化池一側傾斜。
進一步地，所述厭氧池底部設有第一排泥管，所述接觸氧化池底部設有第 二排泥管，所述沉淀池底部設有第三排泥管，所述第一排泥管、所述第二排泥 管和所述第三排泥管都連接到第四排泥管上。
進一步地，所述厭氧池與所述接觸氧化池共用第一池墻，所述第一池墻頂 部設有第一溢水口。
進一步地，所述接觸氧化池與所述沉淀池共用第二池墻，所述第二池墻頂 部設有第二溢水口。
進一步地，所述沉淀池頂部設有第三溢水口。
進一步地，所述接觸氧化池上設有曝氣裝置，所述曝氣裝置包括依次連接 的鼓風機、空氣管道和曝氣盤，所述鼓風機設于所述接觸氧化池外部，所述曝 氣盤設于所述接觸氧化池的底部。
進一步地，所述厭氧池設有進水裝置，所述進水裝置包括污水提升泵和污 水管道，所述污水提升泵設于所述厭氧池外部，所述污水管道一端與所述污水 提升泵連接，另一端設于所述厭氧池底部。
實施本實用新型的有益效果有：
本實用新型通過將厭氧池、接觸氧化池和沉淀池做成連體結構，并通過在 接觸氧化池內懸掛有組合填料以及在沉淀池內設置斜管填料，從而使污水處理 更加簡單、效率更高和更加節能。
