申請日2014.11.07

　　公開(公告)日2015.03.04

　　IPC分類號B01D29/56

　　摘要

　　本實用新型公開了一種油田污水處理過濾器中的分離裝置，包括與所述第一球形壁和第二球形壁同心且相切的第一過濾翻板和第二過濾翻板，所述第一球形壁和第二球形壁上設置有第一污泥出口和第二污泥出口，第一過濾翻板和第二過濾翻板的一側緊固有第一出口擋板和第二出口擋板，當所述第一過濾翻板和第二過濾翻板翻轉至水平位置時，所述第一出口擋板和第二出口擋板將所述第一污泥出口和第二污泥出口堵嚴，此時對流入筒體內的污水進行過濾;當所述第一過濾翻板和第二過濾翻板翻轉至所述第一污泥出口和第二污泥出口時，所述第一污泥出口和第二污泥出口處的第一出口擋板和第二出口擋板分別打開，此時污泥排出。本實用新型結構簡單，固液分離方便快捷。

　　權利要求書

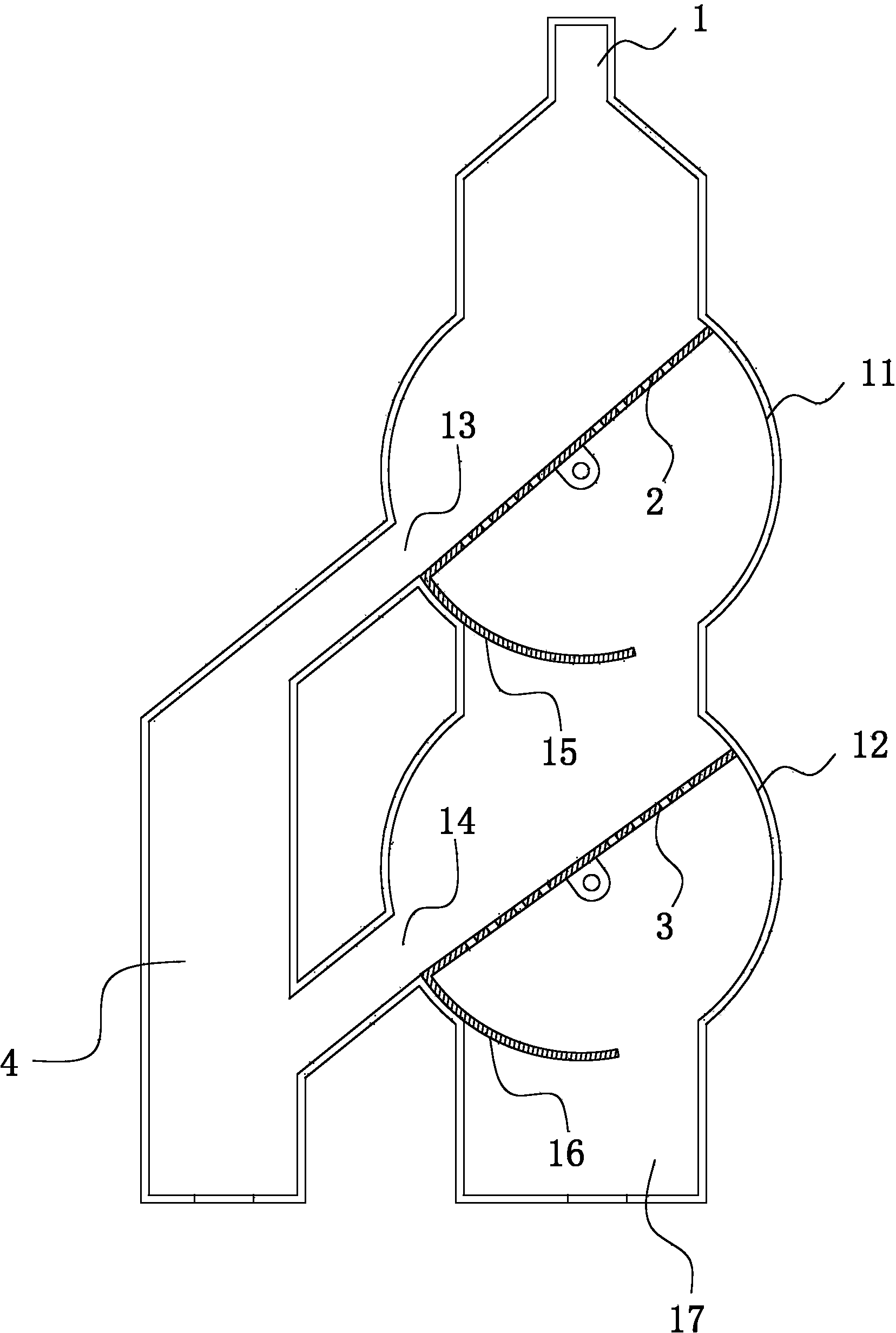

　　1.一種油田污水處理過濾器中的分離裝置，包括筒體以及設置在所述筒體 頂部的污水入口(1)，其特征在于：所述筒體的筒壁上分別向外凸設有第一球 形壁(11)和第二球形壁(12)，所述筒體內分別設置有與所述第一球形壁(11) 和第二球形壁(12)同心且相切的第一過濾翻板(2)和第二過濾翻板(3)，所 述第一球形壁(11)和第二球形壁(12)上分別設置有用于所述第一過濾翻板 (2)和第二過濾翻板(3)翻轉時污泥滑入污泥管道(4)的第一污泥出口(13) 和第二污泥出口(14)，所述第一污泥出口(13)和第二污泥出口(14)處的第 一球形壁(11)和第二球形壁(12)上分別滑動配合有第一出口擋板(15)和 第二出口擋板(16)，所述第一出口擋板(15)和第二出口擋板(16)的一端分 別與所述第一過濾翻板(2)和第二過濾翻板(3)的一側緊固，當所述第一過 濾翻板(2)和第二過濾翻板(3)翻轉至水平位置時，所述第一出口擋板(15) 和第二出口擋板(16)將所述第一污泥出口(13)和第二污泥出口(14)堵嚴， 此時對流入筒體內的污水進行過濾;當所述第一過濾翻板(2)和第二過濾翻板 (3)翻轉至所述第一污泥出口(13)和第二污泥出口(14)時，所述第一污泥 出口(13)和第二污泥出口(14)處的第一出口擋板(15)和第二出口擋板(16) 分別打開，此時污泥排出。

　　2.根據權利要求1所述的一種油田污水處理過濾器中的分離裝置，其特征 在于：所述第一過濾翻板(2)和第二過濾翻板(3)結構相同且均設置有帶有 濾網的翻板、用于固定所述翻板的固定塊、驅動所述固定塊旋轉的驅動軸以及 與所述驅動軸相連接的驅動電機。

　　3.根據權利要求1所述的一種油田污水處理過濾器中的分離裝置，其特征 在于：所述筒體的下方設置有用于過濾后的污水排出的排水口(17)。

　　說明書

　　一種油田污水處理過濾器中的分離裝置

　　技術領域

　　本實用新型涉及油田污水處理技術領域，尤其涉及一種油田污水處理過濾器中 的分離裝置。

　　背景技術

　　現有技術下的油田污水處理過濾器中的分離裝置結構復雜，成本高，固液分離 效率低。

　　實用新型內容

　　本實用新型的目的在于提供了一種結構簡單，固液分離效率高的分離裝置。

　　為達此目的，本實用新型采用以下技術方案：

　　一種油田污水處理過濾器中的分離裝置，包括筒體以及設置在所述筒體頂部的 污水入口，所述筒體的筒壁上分別向外凸設有第一球形壁和第二球形壁，所 述筒體內分別設置有與所述第一球形壁和第二球形壁同心且相切的第一過 濾翻板和第二過濾翻板，所述第一球形壁和第二球形壁上分別設置有用于所 述第一過濾翻板和第二過濾翻板翻轉時污泥滑入污泥管道的第一污泥出口 和第二污泥出口，所述第一污泥出口和第二污泥出口處的第一球形壁和第二 球形壁上分別滑動配合有第一出口擋板和第二出口擋板，所述第一出口擋板 和第二出口擋板的一端分別與所述第一過濾翻板和第二過濾翻板的一側緊 固，當所述第一過濾翻板和第二過濾翻板翻轉至水平位置時，所述第一出口 擋板和第二出口擋板將所述第一污泥出口和第二污泥出口堵嚴，此時對流入 筒體內的污水進行過濾;當所述第一過濾翻板和第二過濾翻板翻轉至所述第 一污泥出口和第二污泥出口時，所述第一污泥出口和第二污泥出口處的第一 出口擋板和第二出口擋板分別打開，此時污泥排出。

　　其中，所述第一過濾翻板和第二過濾翻板結構相同且均設置有帶有濾網的翻板、 用于固定所述翻板的固定塊、驅動所述固定塊旋轉的驅動軸以及與所述驅動 軸相連接的驅動電機。

　　所述筒體的下方設置有用于過濾后的污水排出的排水口。

　　本實用新型的有益效果：本實用新型包括與所述第一球形壁和第二球形壁同心 且相切的第一過濾翻板和第二過濾翻板，所述第一球形壁和第二球形壁上設 置有第一污泥出口和第二污泥出口，第一過濾翻板和第二過濾翻板的一側緊 固有第一出口擋板和第二出口擋板，當所述第一過濾翻板和第二過濾翻板翻 轉至水平位置時，所述第一出口擋板和第二出口擋板將所述第一污泥出口和 第二污泥出口堵嚴，此時對流入筒體內的污水進行過濾;當所述第一過濾翻 板和第二過濾翻板翻轉至所述第一污泥出口和第二污泥出口時，所述第一污 泥出口和第二污泥出口處的第一出口擋板和第二出口擋板分別打開，此時污 泥排出。本實用新型結構簡單，固液分離方便快捷。
