申請日2013.09.26

　　公開(公告)日2014.03.05

　　IPC分類號C02F1/461

　　摘要

　　本實用新型公開了一種用于垃圾滲濾液的電解氧化裝置，包括電解槽、整流器、進水管、排泥管和出水管，在電解槽上設有進水口、排泥口和出水口，所述進水管與進水口相連通，所述排泥管與排泥口相連通，所述出水管與出水口相連通;在電解槽內設有至少一組電極組，每組電極組包括陽極板和陰極板，每個陽極板均與整流器的正極相連接;每個陰極板均與整流器的負極相連接。采用本實用新型后，對氨氮、COD、色度的去除效果好，對氨氮的去除率可達95%以上，對COD的去除率可達45%以上，大大提高了垃圾滲濾液的可生化性;且裝置自動化程度高，設備簡單，系統穩定，運行維護方便。

　　權利要求書

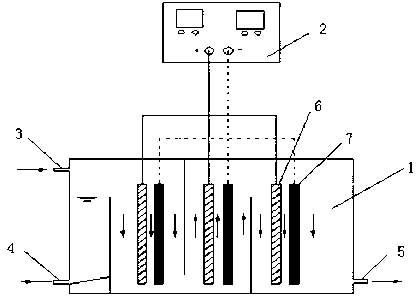

　　1.一種用于垃圾滲濾液的電解氧化裝置，其特征在于，包括電解槽(1)、整流器(2)、進水管(3)、排泥管(4)和出水管(5)，在電解槽(1)上設有進水口、排泥口和出水口，所述進水管(3)與進水口相連通，所述排泥管(4)與排泥口相連通，所述出水管(5)與出水口相連通;在電解槽(1)內設有至少一組電極組，每組電極組包括陽極板(6)和陰極板(7)，每個陽極板(6)均與整流器(2)的正極相連接;每個陰極板(7)均與整流器(2)的負極相連接。

　　2.根據權利要求1所述的用于垃圾滲濾液的電解氧化裝置，其特征在于，所述陽極板(6)為SnO2/ Ti電極板或RuO2-IrO2-TiO2/Ti電極，所述陰極板(7)為不銹鋼板。

　　3.根據權利要求1所述的用于垃圾滲濾液的電解氧化裝置，其特征在于，所述電極組有多組，所述陽極板(6)為SnO2/ Ti電極板或RuO2-IrO2-TiO2/Ti電極并且交替布置。

　　4.根據權利要求1所述的用于垃圾滲濾液的電解氧化裝置，其特征在于，每組電極組中的陽極板(6)和陰極板(7)的間距為1~2cm。

　　5.根據權利要求1所述的用于垃圾滲濾液的電解氧化裝置，其特征在于，所述進水口設在所述電解槽(1)的上部，所述排泥口和出水口分別設在電解槽(1)下部相對兩側面上。

　　說明書

　　一種用于垃圾滲濾液的電解氧化裝置

　　技術領域

　　本實用新型涉及一種廢水的預處理裝置，尤其涉及一種用于垃圾滲濾液的電解氧化裝置。

　　背景技術

　　垃圾滲濾液是指垃圾在堆放和填埋過程中由于發酵和雨水的淋洗、沖刷，以及地表水的浸泡而從垃圾填埋場中滲出的黑棕紅色液體。它是一種成分十分復雜、水質水量變化大、危害持續時間長的高濃度有機廢水，是垃圾填埋過程中產生二次污染的主要因素之一。一般來說，垃圾滲濾液pH在4～9之間，CODCr在2000～62000mg/L的范圍內，BOD5在60～45000mg/L的范圍內。

　　生物處理是垃圾滲濾液的一種主體處理方法。生物處理的具體裝置形式有傳統活性污泥法、穩定塘法、生物轉盤法、SBR好氧處理技術裝置、UASB厭氧處理技術裝置、厭氧固定膜生物反應器等。其中活性污泥法、生物轉盤和SBR好氧處理技術裝置等，它們的處理效果好，水力停留時間較短、運行經驗豐富，但工程投資大、能耗大、運行管理費用高;相對來說穩定塘處理比較簡單、投資省、管理方便，但污水停留時間長、占地面積大、對粒徑較大的有機分子去除效果差且凈化能力隨季節變化較大。采用上流式厭氧污泥床(UASB)可很大程度上的降低CODCr,但其出水CODCr值仍然較高，而且垃圾滲濾液里也含有大量的病源微生物，出水水質仍然達不到二級排放標準。

　　目前國內已建成的垃圾滲濾液污水處理廠普遍存在著運行效果差的問題，其主要原因是滲濾液成份復雜,特別是“年老”的滲濾液所含氨氮等有毒物質濃度很高，對微生物的生長繁殖有抑制作用，這就給生物降解法造成了困難。因此，在短時間內改變垃圾滲濾液水質狀況，提高它的可生化性、減少游離氨的濃度，為后續的生物處理提供較好的物質基礎就顯得非常重要。

　　實用新型內容

　　為了克服現有技術中存在的不足，本實用新型提供一種降低垃圾滲濾液中的氨氮、COD等污染物濃度的用于垃圾滲濾液的電解氧化裝置。

　　為解決上述技術問題，本實用新型采用的技術方案為：

　　一種用于垃圾滲濾液的電解氧化裝置，包括電解槽、整流器、進水管、排泥管和出水管，在電解槽上設有進水口、排泥口和出水口，所述進水管與進水口相連通，所述排泥管與排泥口相連通，所述出水管與出水口相連通;在電解槽內設有至少一組電極組，每組電極組包括陽極板和陰極板，每個陽極板均與整流器的正極相連接;每個陰極板均與整流器的負極相連接。

　　工作原理：通過調節整流器上的粗調和微調旋鈕來控制輸出電壓、輸出電流的大小。

　　優選地，所述陽極板為SnO2/ Ti電極板或RuO2-IrO2-TiO2/Ti電極，所述陰極板為不銹鋼板。

　　優選地，所述電極組有多組，所述陽極板為SnO2/ Ti電極板或RuO2-IrO2-TiO2/Ti電極并且交替布置。采用SnO2/ Ti電極可使污染物中芳香族化合物發生開環反應，并且生成的羧酸類中間產物可以在SnO2/ Ti電極表面迅速氧化為CO2和水，采用RuO2-IrO2-TiO2/Ti電極對氨氮、有機物的去除效果好，兩種電極材料交替使用，可使污染物去除發生良好的協同作用。

　　優選地，每組電極組中的陽極板和陰極板的間距為1~2cm。極板間距越小，COD去除率越高，但是極板間距太小容易引起短路，也不易清洗。

　　優選地，所述進水口設在所述電解槽的上部，所述排泥口和出水口分別設在電解槽下部相對兩側面上。

　　有益效果：本實用新型提供的垃圾滲濾液電解氧化裝置，可使垃圾滲濾液在電解槽內上下流動而混合均勻，并且多組電級在電解槽內按串聯形式布置，可實現垃圾滲濾液的分段、多點電解氧化;裝置可接常用交流電源，通過整流器轉化為電解所需的直流穩壓電源;對氨氮、COD、色度的去除效果好，對氨氮的去除率可達95%以上，對COD的去除率可達45%以上，大大提高了垃圾滲濾液的可生化性;裝置自動化程度高，設備簡單，系統穩定，運行維護方便。
