申請日2013.08.29

　　公開(公告)日2014.03.19

　　IPC分類號C02F3/28

　　摘要

　　本實用新型公開一種厭氧污泥床反應器，包括一設置在該罐體式反應器內頂部的三相分離器，該三相分離器包括氣液斜板分離模塊和固液斜板分離模塊組成，在固液斜板分離模塊的頂部設有出水堰，兩組斜板分離模塊中間設有一塊分隔擋板，廢水經反應器供料泵泵入進水母管，然后通過布水分配器進入反應器，廢水向上流動通過污泥床層與厭氧細菌發生生物反應后產生大量的沼氣，混合液上升到氣液界面時有大量的沼氣從混合液中分離;脫出大部分沼氣的混合液從氣液斜板分離模塊頂部進入氣液斜板分離模塊實現氣液分離和部分的固液分離，沼氣向上流動收集到反應器頂部，最終通過沼氣管口送至沼氣處理單元處理;進一步分離出氣體的混合液接著進入固液斜板分離模塊實現固液分離。本實用新型中三相分離器加工簡單，模塊較小，價格低廉，與現有的反應器相比有明顯的優勢。

　　權利要求書

　　1.一種厭氧污泥床反應器，包括一全封閉的罐體式反應器、均勻設置在罐體式反應器底部分別通過進水母管與一反應器供料泵連接的若干布水分配器、設置在罐體式反應器頂部的沼氣管口，其特征在于：還包括一設置在該罐體式反應器內頂部的三相分離器，該三相分離器包括氣液斜板分離模塊和固液斜板分離模塊組成，固液斜板分離模塊的頂部設有出水堰，該兩組斜板分離模塊中間設有一塊分隔擋板，該反應器內設有污泥床層，在反應器頂端設置有沼氣收集區域，且所述氣液斜板分離模塊和固液斜板分離模塊一側設有污泥斗。

　　2.根據權利要求1所述的厭氧污泥床反應器，其特征在于：所述氣液斜板分離模塊和固液斜板分離模塊中斜板間的間距設置為80mm，斜板的傾斜角度設置為53-60度。

　　3.根據權利要求1所述的厭氧污泥床反應器，其特征在于：所述布水分配器為六通道設計。

　　4.根據權利要求3所述的厭氧污泥床反應器，其特征在于:還包括設置在反應器上的循環管路，廢水從反應器上部的循環管道經循環泵將水回流至進水母管與原水混合。

　　5.根據權利要求4所述的厭氧污泥床反應器，其特征在于：該反應器上設置有安裝壓力變送器的壓力變送器接口。

　　6.根據權利要求5所述的厭氧污泥床反應器，其特征在于：該反應器上設置有污泥口、取樣口和取樣管道。

　　7.根據權利要求6所述的厭氧污泥床反應器，其特征在于：在所述反應器的頂部設置有觀察窗;在頂部和底部分別設置有入孔;在底部設置有放空口。

　　說明書

　　一種厭氧污泥床反應器

　　技術領域

　　本實用新型涉及一種厭氧污泥床反應器。

　　背景技術

　　目前，比較常用的高效厭氧處理系統有內循環式厭氧反應器(IC)、厭氧上流污泥床-過濾器(UBF)和厭氧折流板反應器(ABR)及UASB反應器等為代表的典型的第三代厭氧反應器。

　　內循環式厭氧反應器(Internal Circulation，簡稱IC)是由荷蘭Paques公司于20世紀80年代中期在UASB反應器的基礎上開發成功的高效厭氧反應器，IC反應器實際上是由底部和上部?jī)蓚�(gè)UASB反應器串聯疊加而成，包括4個不同的功能單元：混合部分、膨脹床部分、精處理部分和回流部分。IC反應器具有以下特點：高徑比較大，占地面積小，建設投資省;有機負荷率高，液體上升流速大，水力停留時間短;出水穩定，耐沖擊負荷能力強;適用范圍廣，可處理低、中、高濃度廢水及含有有毒物質的廢水。但存在的問題有1)不能使用絮狀污泥，系統容易跑泥;2)IC反應器的三相分離器加工精度要求很高，價格昂貴。

　　厭氧上流污泥床-過濾器(Upflow Blanket Filter，簡稱UBF)是加拿大人Guiot于1984年在UASB和AF的基礎上開發成功的新型復合式厭氧反應器。該新型反應器可以充分發揮UASB和AF兩種高效反應器的優點，是一項極具開發應用價值的新型生物處理技術。其底部是高濃度顆粒污泥組成的污泥床，上部是填料及其附著的生物膜組成的濾料層。UBF上部的填料區，易發生污泥易于脫落，故其后需要接二沉池，用來維持系統的污泥濃度。并且填料上附著的生物膜容易堵塞填料，將對向上運動的混合液造成阻力，導致氣、液、固三相難以分離。UBF需要特定的填料，價格比較昂 貴。

　　厭氧折流板反應器(ABR)是McCarty和Bachmann等于1982年提出的一種新型高效厭氧反應器。其構造特點是：在反應器內沿水力流向設置多層隔板，將反應器分隔成若干個串聯的反應室，每個反應室都是一個先升流后降流、類似厭氧污泥床的單元。ABR構造簡單，不需要在反應池內設置復雜的模塊組件，對反應器的細部設計要求不高;但也存在不少問題，主要是：1)為了保證一定的水流和產氣上升速度，這就致使ABR反應器不能太深，在同樣的容積負荷下，占地面積較大，投資較大;2)ABR反應器進水很難均勻分布，存在水力死角和生物死區;3)由于反應濃度從高到低逐步遞減，ABR反應器的第一隔室不得不承受遠大于平均負荷的局部負荷，無法抵抗沖擊負荷，運行不穩定。

　　UASB反應器的上升流速通常為1-1.5m/h,UASB反應器內部的水力攪拌效果很差，設計不好時常常會導致短流，因此設計負荷上不去，池容積要比該反應器大。通常UASB反應器的設計負荷為6-8kgCOD/m3/d。

　　實用新型內容

　　本實用新型的目的是提出一種厭氧污泥床反應器，其可解決上述現有技術存在的問題。

　　為實現上述目的，本實用新型可通過以下技術方案予以實現：

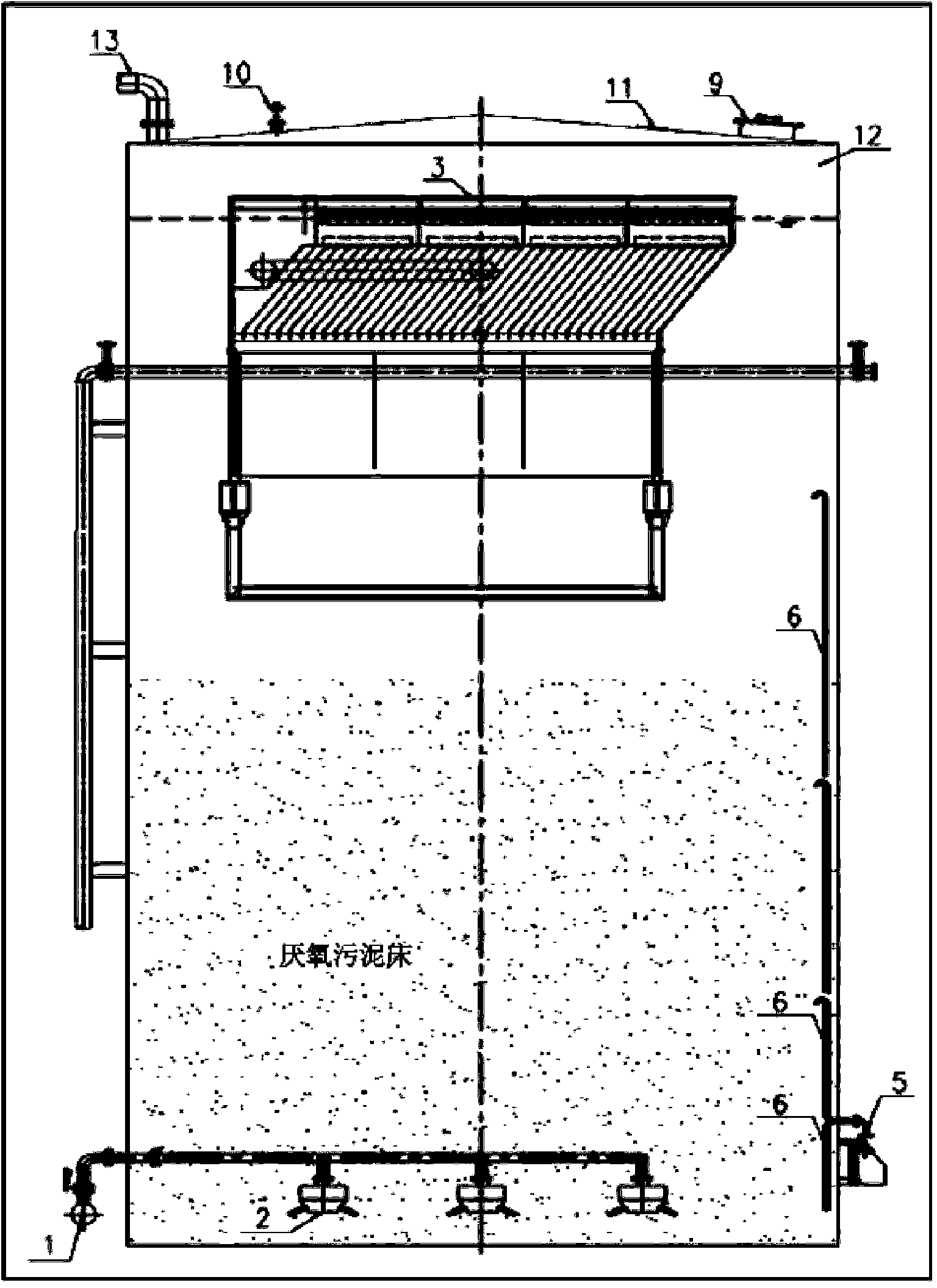

　　本實用新型的一種厭氧污泥床反應器，包括一全封閉的罐體式反應器、均勻設置在罐體式反應器底部分別通過進水母管與一反應器供料泵連接的若干布水分配器、設置在罐體式反應器頂部的沼氣管口，還包括設置在該罐體式反應器內頂部的三相分離器，該三相分離器包括氣液斜板分離模塊和固液斜板分離模塊組成，固液斜板分離模塊的頂部設有出水堰，該兩組斜板分離模塊中間設有一塊分隔擋板，該反應器內 設有污泥床層，在反應器頂端設置有的沼氣收集區域，且所述氣液斜板分離模塊和固液斜板分離模塊一側設有污泥斗。

　　本實用新型中，所述氣液斜板分離模塊和固液斜板分離模塊中斜板間的間距設置為80mm，斜板的傾斜角度設置為53-60度。

　　本實用新型中，所述布水分配器為六通道設計。

　　本實用新型中，還包括有設置在反應器上的循環管路，廢水從反應器上部的循環管道經循環泵將水回流至進水母管與原水混合。

　　本實用新型中，該反應器上設置有安裝壓力變送器的壓力變送器接口。

　　本實用新型中，該反應器上設置有污泥口、取樣口和取樣管道。

　　本實用新型中，在所述反應器的頂部設置有觀察窗;在頂部和底部分別設置有入孔;在底部設置有放空口。

　　由于采用以上方案，與IC反應器相比，本實用新型的厭氧污泥床反應器中三相分離器加工簡單，模塊較小，價格低廉，所以，本實用新型的污泥床反應器，可以完全應用于IC反應器處理污水，但含有高濃度懸浮物的污水則是該反應器的優勢所在;與其他厭氧反應器相比，本實用新型具有較大的高徑比，采用出水循環，具有較高的上升流速和容積負荷，占地面積小，節省投資，并且采用新型的布水器設計，能夠確保進水管道不易堵塞，原水通過進水母管進行配水，然后通過支管進入布水器，布水器為六通道的設計，每個通道的出口流速按照3m/s的流速進行設計，由于出口流速較大，反應器底部的厭氧污泥與原水的混合的效果可以保證最佳的混合要求;故本實用新型與其他反應器相比，具有明顯的優勢;同UBF厭氧反應器相比，無需填料，也不需要二沉池，三相分離器可以很好的實現氣、液、固三相的分離，從而保證出水穩定;同UASB反應器相比，該反應器上升流速可以達到4-6m/h,而UASB反應器的上升流速通常為1-1.5m/h,因此 UASB反應器內部的水力攪拌效果很差，設計不好時常常會導致短流，因此設計負荷上不去，池容積要比該反應器大。通常UASB反應器的設計負荷為6-8kgCOD/m3/d,而該反應器可以達到10-15kgCOD/m3/d。
