公布日：2023.12.08

申請日：2023.10.10

分類號：C02F9/00(2023.01)I;B01D29/66(2006.01)I;C02F1/40(2023.01)N;C02F1/52(2023.01)N;C02F1/00(2023.01)N;C02F1/48(2023.01)N;C02F1/14(2023.01)N;C02F1/

28(2023.01)N;C02F103/36(2006.01)N

摘要

本發明公開了一種石油廢水分離系統及方法，通過石油廢水處理技術在耦合傳統工藝的基礎上，結合藥劑對石油類廢水微尺度乳化油滴、顆粒的高效絮凝改性效果，提出采用“隔油-二級絮凝沉淀-精密過濾”的廢水處理技術。藥劑改性處理的乳化油滴和細微顆粒，可在二級絮凝沉淀過程中得到高效分離，從而有效降低了后續過濾環節的濾芯板結的可能性，并且簡化了傳統處理環節中氣浮和吸附工藝，可實現一次性的將廢水的油含量和懸浮物含量降低到1mg/L以下甚至0，最大可節約藥劑30％～45％以上，系統工藝流程簡單，占地面積小，運行費用低，設備維護方便。

權利要求書

1.一種石油廢水分離系統，其特征在于，包括隔油池、一級絮凝沉淀裝置、二級絮凝沉淀裝置、沉淀池產水箱、精密污水過濾器、自動控制系統。

2.如權利要求1所述的一種石油廢水分離系統，其特征在于，精密污水過濾器由加藥裝置、磁處理裝置、過濾器、過濾清水池、反洗水泵、回收泵組成；所述過濾器的濾材支撐采用網狀支撐結構，通過邊框、附件與濾材支撐連接。

3.如權利要求2所述的一種石油廢水分離系統，其特征在于，所述濾材采用濾網、濾膜中的一種，敷設在網狀支撐結構上。

4.如權利要求2所述的一種石油廢水分離系統，其特征在于，所述過濾器的邊框四周開有管口，用于過濾、濾材沖洗、排污。

5.如權利要求1所述的一種石油廢水分離系統，其特征在于，所述自動控制系統是按照設定的程序?qū)ο到y(tǒng)的加藥、運行、反洗、沖洗實施自動控制。

6.如權利要求1所述的一種石油廢水分離系統，其特征在于，所述一級絮凝沉淀裝置、二級絮凝沉淀裝置都包括助凝池、混凝池、絮凝池和沉淀池；助凝池、混凝池、絮凝池依次添加相應的助凝劑、混凝劑、絮凝劑。

7.如權利要求6所述的一種石油廢水分離系統，其特征在于，所述助凝劑為活性炭、硅藻土、椰子殼粉末、珍珠巖、陶瓷土、改性助凝劑中的至少一種；所述混凝劑為氯化鐵、氯化鋁、聚合氯化鋁、聚合硫酸鐵中的至少一種；所述絮凝劑為硫酸鋁、明膠、聚丙烯酰胺、聚丙烯酸、聚乙烯亞胺中的至少一種。

8.如權利要求7所述的所述一種石油廢水分離系統，其特征在于，所述改性助凝劑的制備方法如下：S1、將劍麻加入NaOH水溶液中，攪拌過濾，收集固體，洗滌，得到了劍麻纖維素；然后將劍麻纖維素加入到亞氯酸鈉水溶液中，再加入醋酸，攪拌得到懸浮液；過濾收集纖維素，清洗，干燥，得到精制纖維素；S2、將步驟S1制備的精制纖維素加入到水中超聲，然后冷凍，再冷凍干燥，得到纖維泡沫；S3、將步驟S2制備的纖維泡沫在氮?dú)鈿夥罩屑訜岜４妫�制備碳化纖維泡沫，將碳化纖維泡沫加入到氯化銀水溶液中攪拌，得到混合溶液；然后滴入氫氧化鈉水溶液調pH為堿性，隨后，加入硼氫化鈉水溶液和亞磷酸鈉水溶液，攪拌過濾，用水洗滌，干燥，得到復合泡沫，最后，將復合泡沫浸入雙三甲基硅氧基甲基硅烷中，然后高溫固化，得到改性助凝劑。

9.一種采用如權利要求1～8任一項所述石油廢水分離系統分離石油廢水的方法，其特征在于，步驟如下：步驟1、含油廢水通過配水槽進入隔油池并在池內緩慢流動，根據廢水中不同物質的密度差異，大于100μm浮油和在10～100μm的分散油上浮到隔油池頂部，由集油管或設置在池面的刮油機推送到集油管中匯集，在隔油池中沉淀下來的重油及其他雜質，積聚到池底污泥斗中，通過排泥管進入廢渣處理系統中，經過隔油池處理的廢水則溢流入?yún)R集管排出隔油池外，進行后續處理；步驟2、經過步驟1隔油池分離的廢水進入一級沉淀絮凝裝置，其中包括有助凝池、混凝池、絮凝池和沉淀池共四個單元組成，分別在相應的池中依次添加助凝劑、混凝劑、絮凝劑，添加量分別都為2～50ppm，分別都通過外加攪拌促進1～10μm的乳化液滴、分散顆粒之間的聚集速率和絮凝尺寸，最后在沉淀池內，含絮凝體的廢水經過帶斜管的沉淀池，斜管有效的增加了廢水在沉淀池內的停留沉降時間，雜質經過底部污泥斗進入廢渣處理系統，聚集的油滴則浮在頂部形成浮渣被收集，此外，在各個池頂部安裝有VOC逃逸的活動蓋板，可以有效的抑制油中輕組分的揮發，避免環境污染和產生安全隱患；步驟3、經過一級沉淀絮凝的廢水進入二級絮凝沉淀裝置，二級絮凝沉淀裝置包括有與一級沉淀絮凝裝置一樣的裝置，即助凝池、混凝池、絮凝池和沉淀池四個單元，助凝池、混凝池、絮凝池分別依次加入相同的助凝劑、混凝劑、絮凝劑，添加量分別都為2～50ppm，采用的方法依然是將一級絮凝沉淀分離過后的廢水中的乳化油滴和分散顆粒進一步的聚集和分離；步驟4、經過二級沉淀絮凝后，廢水進入到沉淀池產水箱，再進入精密污水過濾器中，精密污水過濾器由加藥裝置、磁處理裝置、過濾器、過濾清水池、反洗水泵組成，二級絮凝沉淀池的來水，在加入藥劑后進入磁處理裝置再進入過濾器，藥劑為助凝劑、混凝劑、絮凝劑按照質量比為0.1～2:0.1～2:0.1～2組成的混合物，藥劑添加量為10～50ppm，過濾器的濾芯由濾網和濾膜構成，將組裝好的濾芯敷設在網狀支撐結構上，廢水流經過濾器后，顆粒物、膠體、大分子菌藻類雜質被截留，清水通過過濾器后進入過濾清水池，過濾出的清水還可以輔助清洗過濾器，當濾芯堵塞板結時，過濾器的壓力會升高，達到一定數值后，開啟反洗水泵對濾芯進行清洗再生，而過濾出的雜質則會進入污泥池，通過回收泵再次進入一級沉淀絮凝裝置或二級沉淀絮凝裝置中的助凝池進行回收處理。

10.一種采用如權利要求9所述分離石油廢水的方法的應用，其特征在于，所述石油廢水分離方法能用于石油開采、石油煉化、石油儲運以及焦化含油廢水等油水分離。

發明內容

有鑒于現有技術中石油廢水分離的成本高、含油量和懸浮物偏高的問題，本發明所要解決的技術問題是提供一種藥劑使用量少、分離效果高、成本低且過濾效果顯著的石油廢水分離系統及方法。

為了實現上述發明目的，本發明采用了如下的技術方案：

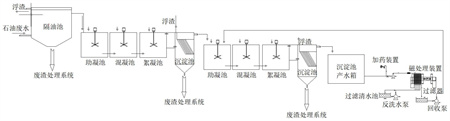

一種石油廢水分離系統包括隔油池、一級絮凝沉淀裝置、二級絮凝沉淀裝置、沉淀池產水箱、精密污水過濾器、自動控制系統。

所述隔油池是利用油滴與水的密度差產生上浮作用來去除含油廢水中可浮性油類物質的一種廢水預處理構筑物。含油廢水通過配水槽進入隔油池，石油廢水在隔油池內緩慢流動，在流動中油品上浮水面，由集油管或設置在隔油池面的刮油機推送到集油管中匯集，在隔油池中沉淀下來的重油及其他雜質，積聚到池底污泥斗中，通過排泥管進入廢渣處理系統中，經過隔油池處理的廢水則溢流入?yún)R集管排出隔油池外，進入到一級絮凝沉淀裝置；

所述一級絮凝沉淀裝置為高效絮凝沉淀裝置，隔油池來水通過加藥進行絮凝沉淀，所述藥劑為絮凝劑、助凝劑、混凝劑中的至少一種，沉淀物通過排污管匯集，頂部浮渣通過匯集管收集，產水進入后續工藝；

所述二級絮凝沉淀裝置為高效絮凝沉淀裝置，二級絮凝沉淀裝置來水通過加藥，所述藥劑為絮凝劑、助凝劑、混凝劑中的至少一種，再次進行絮凝沉淀，沉淀物通過排污管匯集，頂部浮渣通過匯集管收集，產水進入后續工藝；

所述精密污水過濾器由加藥裝置、磁處理裝置、過濾器、過濾清水池、反洗水泵、回收泵組成；二級絮凝沉淀裝置來水在加入藥劑后進入精密污水過濾器，產水進入過濾清水池，過濾器壓力升高到一定數值后，過濾清水池中的清水進入過濾器進行清洗再生，排污水回用。

所述過濾器的濾材支撐采用網狀支撐結構，通過邊框、附件與支撐連接。

所述濾材采用濾網、濾膜中的一種，敷設在網狀支撐結構上。

所述污水通過濾材后顆粒物、膠體、大分子菌藻類雜質被截留，清水通過濾材后收集排出。

所述過濾器的邊框四周開有管口，用于過濾、濾材沖洗、排污。

所述自動控制系統是按照設定的程序?qū)ο到y(tǒng)的加藥、運行、反洗、沖洗實施自動控制。

所述一級絮凝沉淀裝置、二級絮凝沉淀裝置都包括助凝池、混凝池、絮凝池和沉淀池；

助凝池、混凝池、絮凝池依次添加相應的助凝劑、混凝劑、絮凝劑。

所述濾材沖洗是利用原水將濾材表面的截留物形成的濾層沖洗下來，利用反洗水泵和過濾器產水或者干凈清潔的自來水定期對濾材進行反洗，將濾材縫隙中堵塞物反洗出來，濾材孔隙恢復。

所述自動控制系統是按照設定的程序?qū)ο到y(tǒng)的加藥、運行、反洗、沖洗等實施自動控制。

一種石油廢水的分離方法如下：

步驟1、含油廢水通過配水槽進入隔油池并在池內緩慢流動，根據廢水中不同物質的密度差異，大于100μm浮油和在10～100μm的分散油上浮到隔油池頂部，由集油管或設置在池面的刮油機推送到集油管中匯集，在隔油池中沉淀下來的重油及其他雜質，積聚到池底污泥斗中，通過排泥管進入廢渣處理系統中，經過隔油池處理的廢水則溢流入?yún)R集管排出隔油池外，進行后續處理；

步驟2、經過步驟1隔油池分離的廢水進入一級沉淀絮凝裝置，其中包括有助凝池、混凝池、絮凝池和沉淀池共四個單元組成，分別在相應的池中依次添加助凝劑、混凝劑、絮凝劑，添加量分別都為2～50ppm，分別都通過外加攪拌促進1～10μm的乳化液滴、分散顆粒之間的聚集速率和絮凝尺寸，最后在沉淀池內，含絮凝體的廢水經過帶斜管的沉淀池，斜管有效的增加了廢水在沉淀池內的停留沉降時間，雜質經過底部污泥斗進入廢渣處理系統，聚集的油滴則浮在頂部形成浮渣被收集，此外，在各個池頂部安裝有VOC逃逸的活動蓋板，可以有效的抑制油中輕組分的揮發，避免環境污染和產生安全隱患；

步驟3、經過一級沉淀絮凝的廢水進入二級絮凝沉淀裝置，二級絮凝沉淀裝置包括有與一級沉淀絮凝裝置一樣的裝置，即助凝池、混凝池、絮凝池和沉淀池四個單元，助凝池、混凝池、絮凝池分別依次加入相同的助凝劑、混凝劑、絮凝劑，添加量分別都為2～50ppm，采用的方法依然是將一級絮凝沉淀分離過后的廢水中的乳化油滴和分散顆粒進一步的聚集和分離；

步驟4、經過二級沉淀絮凝后，廢水進入到沉淀池產水箱，再進入精密污水過濾器中，精密污水過濾器由加藥裝置、磁處理裝置、過濾器、過濾清水池、反洗水泵組成，二級絮凝沉淀池的來水，在加入藥劑后進入磁處理裝置再進入過濾器，藥劑為助凝劑、混凝劑、絮凝劑按照質量比為0.1～2:0.1～2:0.1～2組成的混合物，藥劑添加量為10～50ppm，過濾器的濾芯由濾網和濾膜構成，將組裝好的濾芯敷設在網狀支撐結構上，廢水流經過濾器后，顆粒物、膠體、大分子菌藻類雜質被截留，清水通過過濾器后進入過濾清水池，過濾出的清水還可以輔助清洗過濾器，當濾芯堵塞板結時，過濾器的壓力會升高，達到一定數值后，開啟反洗水泵對濾芯進行清洗再生，而過濾出的雜質則會進入污泥池，通過回收泵再次進入一級沉淀絮凝裝置或二級沉淀絮凝裝置中的助凝池進行回收處理。

所述一級沉淀絮凝裝置和二級沉淀絮凝裝置的原理包括了化學法和物理法，對于化學法而言，當廢水加入助凝劑和混凝劑后，試劑吸附在廢水中分散膠體(乳化油滴、固體微粒)的周圍，膠體的穩定性被破壞，使膠粒相互聚集，聚集后的膠粒尺寸仍然相對較小，達不到受沉降影響顯著分離的效果，此時在經過絮凝池所投加的絮凝劑，通過絮凝劑的吸附架橋作用，使0.5～2μm膠粒進一步絮凝聚集成更大的絮粒，以適應沉降分離的要求；而物理法則是通過增加的機械攪拌，加速藥劑在廢水中的對流擴散速率，顯著提高藥劑的吸附動力學過程，進而促進藥劑與膠體微粒的作用效果，達到高效快速分離廢水各種雜質的目的。

本方法采用一級沉淀絮凝裝置和二級沉淀絮凝裝置，具有沉淀時間短、沉淀效率高的特點，高效絮凝去除減輕了后期過濾器板結的處理壓力。

本項石油廢水處理發明在耦合傳統工藝的基礎上，結合藥劑對石油類廢水微尺度乳化油滴、顆粒的高效絮凝改性效果，提出采用“隔油-二級絮凝沉淀-精密過濾”的廢水處理技術。藥劑改性處理的乳化油滴和細微顆粒，可在二級絮凝沉淀過程中得到高效分離，從而有效降低了后續過濾環節的濾芯板結的可能性，并且簡化了傳統處理環節中氣浮和吸附工藝，可實現一次性的將廢水的油含量和懸浮物含量降低到1mg/L以下甚至0，系統工藝流程簡單，占地面積小，運行費用低，設備維護方便。

所述石油廢水分離系統和石油廢水分離方法能用于石油開采、石油煉化、石油儲運以及焦化含油廢水等油水分離。

所述高效絮凝沉淀池的一級沉淀絮凝裝置、二級沉淀絮凝裝置能用于含油廢水。

所述高效絮凝沉淀池的助凝劑、混凝劑、絮凝劑能用于含油廢水油水分離。

所述助凝劑為活性炭、硅藻土、椰子殼粉末、珍珠巖、陶瓷土、改性助凝劑中的至少一種；所述混凝劑為氯化鐵、氯化鋁、聚合氯化鋁、聚合硫酸鐵中的至少一種；所述絮凝劑為硫酸鋁、明膠、聚丙烯酰胺、聚丙烯酸、聚乙烯亞胺中的至少一種。

本發明含油廢水油水分離的快速過濾用高效沉淀池包括加藥攪拌裝置、斜管、污泥匯集循環及回收、浮渣回收、防止VOC揮發的蓋板。

所述精密污水過濾器的再生包括沖洗、反洗、排污、過濾器污水回用，還包括反洗水箱。

所述過濾器包括圓形、方形或者其他外形，結構為網狀；過濾器外敷濾材的支撐系統為網狀。

所述敷設在過濾器網狀支撐系統上的濾材包括有機工業濾布和金屬篩網中的一種。

所述過濾器的過濾支撐架邊框包括圓形、方形或者其他外形的一次性鑄造或者一次性焊接形成或者螺栓連接以及其他粘接的邊框，邊框的邊條包括方形、圓形、凸型、凹形。

所述過濾器的過濾系統的組成包括支撐架與邊框的焊接、螺栓連接或者其他粘接方式。

所述過濾器支撐架之間的連接包括焊接、螺栓連接、支架、支柱、支撐。

所述過濾器上支撐外敷濾材的過濾系統采用密閉清洗。

所述隔油池、高效絮凝沉淀裝置、精密過濾器能用于石油廢水油水分離。

所述加藥自動調節系統能用于油水分離器的加藥裝置的控制。

所述改性助凝劑的制備方法如下：

S1、將劍麻加入NaOH水溶液中，攪拌過濾，收集固體，洗滌，得到劍麻纖維素；然后將劍麻纖維素加入到亞氯酸鈉水溶液中，再加入醋酸，攪拌得到懸浮液；過濾收集纖維素，清洗，干燥，得到精制纖維素；

S2、將步驟S1制備的精制纖維素加入到水中超聲，然后冷凍，再冷凍干燥，得到纖維泡沫；

S3、將步驟S2制備的纖維泡沫在氮?dú)鈿夥罩屑訜岜４妫�制備碳化纖維泡沫，將碳化纖維泡沫加入到氯化銀水溶液中攪拌，得到混合溶液；然后滴入氫氧化鈉水溶液調pH為堿性，隨后，加入硼氫化鈉水溶液和亞磷酸鈉水溶液，攪拌過濾，用水洗滌，干燥，得到復合泡沫，最后，將復合泡沫浸入雙三甲基硅氧基甲基硅烷中，然后高溫固化，得到改性助凝劑。

優選的，所述改性助凝劑的制備方法如下，以重量份計：

S1、將20～40份劍麻加入400～600份1～6wt％NaOH水溶液中，在60～80℃下100～300rpm連續攪拌2～6h，200～500目篩過濾，收集固體，分別采用水和無水乙醇洗滌，得到劍麻纖維素；然后將劍麻纖維素加入到100～300份1～3wt％亞氯酸鈉水溶液中，再加入1～3份醋酸，在50～70℃下100～300rpm攪拌1～5h，得到懸浮液；200～600目篩過濾收集纖維素，用水清洗至pH值為6.8～7.2，然后在50～70℃下干燥8～15h，得到精制纖維素；

S2、將0.1～0.3份步驟S1制備的精制纖維素加入到10～30份水中超聲1～3h，其中超聲功率為100～300W、超聲頻率為40～60kHz，然后在-10～30℃冷凍5～15h，然后-40～-60℃冷凍干燥30～50h，得到纖維泡沫；

S3、將步驟S2制備的纖維泡沫在氮?dú)鈿夥罩幸?/span>3～8℃/min的升溫速度從室溫加熱至400～600℃保存1～3h，制備碳化纖維泡沫，將碳化纖維泡沫加入到5～15份0.01～0.03mol/L氯化銀水溶液中100～300rpm攪拌0.5～2h，得到混合溶液；然后滴入0.05～0.2mol/L氫氧化鈉水溶液，直至將混合溶液的pH調至10.5～11.5，隨后，加入0.5～2份0.05～0.2mol/L硼氫化鈉水溶液和0.5～2份0.1～0.3mol/L亞磷酸鈉水溶液，100～500rpm攪拌0.5～2h，200～500目篩過濾，用水洗滌，40～60℃干燥3～8h，得到復合泡沫，最后，將復合泡沫浸入30～50份雙三甲基硅氧基甲基硅烷中0.5～2min，然后在100～120℃下固化0.5～2h，得到改性助凝劑。

劍麻的纖維素在結構上是連通的，直徑約為5nm，纖維素?zé)峤獬商祭w維后結構不變，但直徑減小。光滑的碳纖維表面涂有氧化銀和銀納米顆粒，顆粒尺寸為50～300nm，形成了粗糙的微納米結構，為疏水性提供了基本結構。當復合泡沫被雙三甲基硅氧基甲基硅烷覆蓋時，其表面變得更粗糙，但保持了原有的層次結構，這有助于提高疏水性，復合泡沫被低表面張力的雙三甲基硅氧基甲基硅烷修飾成疏水親脂。由于改性助凝劑的親脂性，改性助凝劑更容易捕獲廢油。本發明通過自組裝、熱碳化、凍干和疏水改性制備了一種新型的生物質基多功能改性助凝劑，改性助凝劑中由于碳纖維和氧化銀和銀納米顆粒的協同作用，可以將太陽光轉化為熱能，改性助凝劑表面溫度可從室溫迅速上升，有利于加速對油劑的吸附，由于其形成良好的三維互連多孔結構，吸附性能優異。

與現有技術相比，本發明的有益效果：

1)分離效果高，廢水處理效率高，相比傳統的絮凝+氣浮方法，本技術采用助凝、混凝、絮凝+沉淀法，可以實現對含蠟/重質油類廢水中微小的乳化油滴和分散顆粒的高效聚集和絮凝分離，解決了氣浮法對微小油滴分離效果欠佳的技術缺陷，沉淀絮凝效率是現有沉淀池或澄清罐的3～5倍以上；經過過二次高效絮凝沉淀池分離后澄清液的濁度可以達到≦0.75NTU(散射濁度單位)，整個裝置可一次性的將石油廢水的油含量和懸浮物降低到1mg/L以下。

2)藥劑使用量少，和現有的工藝相比，達到同樣的絮凝沉淀效果，最大節約藥劑30％～45％以上，經過精密過濾后，產水懸浮物和含油量都在1mg/L以下甚至0，效果明顯的好于現有工藝的處理效果。

3)裝置簡便、占地面積小且運行穩定，采用絮凝沉淀代替了氣浮分離，減少了氣浮和吸附兩個處理步驟，簡化了整個石油廢水的處理工藝，設備占地面積小；本發明對廢水含油量容忍度高，產水含油量、懸浮物指標滿足排外或回注要求，設備不污堵，可以連續穩定運行；沉淀、過濾和再生簡單，不需要額外添加再生劑，油泥含水量降低30％左右，運行成本低于采油廠現有的油水分離成本10～15％，最高可以達到30～45％。

4)濾芯材質成本低且過濾效果顯著，本發明采用低成本高效率的濾芯材質，分離效果與超濾膜相當，但運行維護卻比超濾膜簡單方便，材質本身的成本也低于超濾膜或者陶瓷和碳化硅膜；相比超濾膜，濾芯更適用于大流量的石油廢水分離，在油田采油廠的石油廢水分離中，實際測定分離過后含油量0～0.5mg/L，懸浮物0～0.75mg/L，COD(化學需氧量)含量在460mg/L。

5)濾芯的清洗時間短、循環使用效果好，每次清洗3～5分鐘，為多介質過濾器清洗時間的1/10，投運3～5分鐘后含油量可以降到1mg/L以下，6～8分鐘后濁度基本達到0NTU。

6)本發明制備的改性助凝劑不僅具有優異的吸附性能，還具有光熱轉換性能，能夠?qū)⑻��?yáng)光轉化為熱能，從而加速對油劑的吸附。同時，其具有良好的三維互連多孔結構，可用于多種環境中的廢油和廢水處理。

7)本發明制備的改性助凝劑基于生物質材料制備，具有良好的生物可降解性，不會對環境造成污染。

（發明人：孫光武;王文娟;于翠峰）
