公布日：2024.06.28

申請日：2024.03.14

分類號：B60S3/04(2006.01)I

摘要

本發明涉及清潔設備技術領域，特別涉及一種污水觀察裝置及便攜洗車機，一種污水觀察裝置，裝于便攜洗車機中，所述便攜洗車機設有洗車機殼體、水箱、水泵和清潔機構，清潔機構一端設置有入水端，入水端通過水泵連接水箱，清潔機構另一端設置出水端，出水端連接污水通道，污水通道從清潔機構收集污水回水箱；所述污水觀察裝置設于污水通道中，污水觀察裝置一端連接所述清洗機構的出水端，污水觀察裝置另一端連接污水管；所述污水觀察裝置與洗車機殼體可拆卸連接并露出洗車機殼體外表面，透過所述的污水觀察裝置直接觀察污水通道中的污水污濁情況，解決了現有的洗車機裝置無法實現對污水通道內的情況進行觀察且維護不方便的技術問題。

權利要求書

1.一種污水觀察裝置，裝于便攜洗車機中，其特征在于，所述便攜洗車機設有洗車機殼體、水箱、水泵和清潔機構，清潔機構一端設置有入水端，入水端通過水泵連接水箱，清潔機構另一端設置出水端，出水端連接污水通道，污水通道從清潔機構收集污水回水箱；所述污水觀察裝置設于污水通道中，污水觀察裝置一端連接所述清洗機構的出水端，污水觀察裝置另一端連接污水管；所述污水觀察裝置與洗車機殼體可拆卸連接并露出洗車機殼體外表面，透過所述的污水觀察裝置直接觀察污水通道中的污水污濁情況。

2.根據權利要求1所述的污水觀察裝置，其特征在于，所述水箱卡接在洗車機殼體上，所示水泵設置在洗車機殼體內，洗車機殼體前端轉動連接有擦洗輥，清潔機構與擦洗輥彈性抵接且與水箱之間連設有清水通道和污水通道。

3.根據權利要求2所述的污水觀察裝置，其特征在于，所述洗車機殼體包括底殼和上殼，上殼封蓋于底殼，底殼向前延伸出U形結構以夾持擦洗輥兩端形成清潔頭底殼，底殼向末端延伸出直筒狀手柄。

4.根據權利要求3所述的污水觀察裝置，其特征在于，所述清潔頭底殼上設有與擦洗輥表面彈性抵接并指向擦洗輥軸心的擠水條，擠水條貫穿整個擦洗輥外表面沿其軸心的延伸方向。

5.根據權利要求4所述的污水觀察裝置，其特征在于，所述清潔頭底殼靠近擦洗輥表面的下表面還可拆卸連接有可拆鏟條組件，可拆鏟條組件指向擦洗輥表面設有與擦洗輥表面彈性托接的托水條，托水條貫穿整個擦洗輥外表面沿其軸心的延伸方向。

6.根據權利要求5所述的污水觀察裝置，其特征在于，所述擠水條、托水條、夾設于兩者之間的所述清潔頭底殼下表面以及夾設于兩者之間的所述擦洗輥外表面共同圍出讓清水、污水流動、置換的導水空間。

7.根據權利要求5所述的污水觀察裝置，其特征在于，所述擠水條、可拆鏟條組件、夾設于兩者之間的清潔頭底殼下表面以及夾設于兩者之間的擦洗輥外表面共同構成對擦洗輥表面進行實時清洗和清水、污水置換的所述清潔機構。

8.根據權利要求1所述的污水觀察裝置，其特征在于，所述污水通道包括污水觀察裝置和連接其與水箱的污水管，污水觀察裝置一端連接出水端，污水觀察裝置另一端連接污水管。

9.根據權利要求1-8任意一項所述的污水觀察裝置，其特征在于，包括上殼體和下殼體；上殼體與下殼體組合連接時，形成污水通道的一部分。

10.根據權利要求9所述的污水觀察裝置，其特征在于，在所述下殼體的一側水平方向上設置有管道連接頭，在遠離所述管道連接頭的下殼體的下方垂直設置有污水流通頭。

11.根據權利要求10所述的污水觀察裝置，其特征在于，所述管道連接頭伸入到所述導水空間一端，形成固定密封連接。

12.根據權利要求11所述的污水觀察裝置，其特征在于，所述污水流通頭上設置有橡膠圈，所述污水流通頭通過橡膠圈卡接在出水端的出口內。

13.根據權利要求11所述的污水觀察裝置，其特征在于，所述下殼體內設置有收集槽；所述的收集槽深度順著污水流動方向由管道連接頭的入水口向污水流通頭的出水口方向逐漸加深。

14.根據權利要求11所述的污水觀察裝置，其特征在于，所述下殼體一側設置有與出水端固連接的固定耳；另一側設置為與所述洗車機殼體的安裝部緊密配合的弧面。

15.根據權利要求14所述的污水觀察裝置，其特征在于，所述洗車機殼體的在所述安裝部設置有固定板，固定板用于形成一個與下殼體相匹配的安裝空間。

16.根據權利要求15所述的污水觀察裝置，其特征在于，所述固定板一端與出口端的出口銜接，另一端與污水管接口銜接。

17.根據權利要求13所述的污水觀察裝置，其特征在于，所述的收集槽用于收集所述的洗車機工作過程中帶入污水通道中的固體雜物，并通過拆卸所述上殼體進行清理。

18.一種便攜洗車機，其特征在于，包括洗車機殼體、卡接在洗車機殼體上的水箱、洗車機殼體前端轉動連接的擦洗輥、設置在洗車機殼體內的水泵以及根據權利要求1-17任意一項所述的污水觀察裝置。

19.根據權利要求18所述的便攜洗車機，其特征在于，所述洗車機殼體設置有清潔機構，清潔機構與擦洗輥彈性抵接且與水箱之間連設有清水通道和污水通道；清潔機構一端設置有入水端，另一端設置出水端，入水端連接清水通道，出水端連接污水通道；水泵設于清水通道中，輸送清水至清潔機構，污水通道從清潔機構收集污水回水箱；所述污水觀察裝置與洗車機殼體可拆卸連接并露出洗車機殼體外表面。

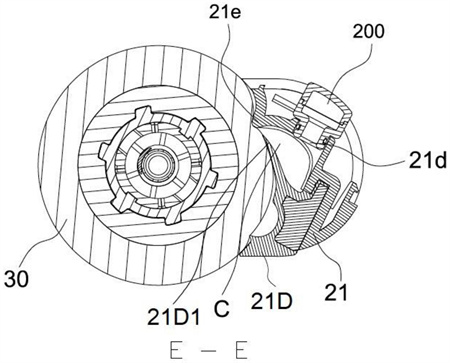

發明內容

本發明的目的是為了解決現有的洗車機裝置無法實現對污水通道內的情況進行觀察且維護不方便的技術問題。

為了實現上述目的，本發明采用了如下技術方案：

第一方面，本發明提供一種污水觀察裝置，裝于便攜洗車機的污水通道中，其特征在于，所述洗車機設有洗車機殼體、水箱、水泵和清潔機構，清潔機構一端設置有入水端，入水端通過水泵連接水箱，清潔機構另一端設置出水端，出水端連接污水通道；污水通道從清潔機構收集污水回水箱；

所述污水觀察裝置與洗車機殼體可拆卸連接并露出洗車機殼體外表面，透過所述的污水觀察裝置直接觀察污水通道中的污水污濁情況。

在一個或一些可選實施例中，所述水箱卡接在洗車機殼體上，所示水泵設置在洗車機殼體內，洗車機殼體前端轉動連接有擦洗輥，清潔機構與擦洗輥彈性抵接且與水箱之間連設有清水通道和污水通道。

在一個或一些可選實施例中，所述洗車機殼體包括底殼和上殼，上殼封蓋于底殼，底殼向前延伸出U形結構以夾持擦洗輥兩端形成清潔頭底殼，底殼向末端延伸出直筒狀手柄。

在一個或一些可選實施例中，所述清潔頭底殼上設有與擦洗輥表面彈性抵接并指向擦洗輥軸心的擠水條，擠水條貫穿整個擦洗輥外表面沿其軸心的延伸方向。

在一個或一些可選實施例中，所述清潔頭底殼靠近擦洗輥表面的下表面還可拆卸連接有可拆鏟條組件，可拆鏟條組件指向擦洗輥表面設有與擦洗輥表面彈性托接的托水條，托水條貫穿整個擦洗輥外表面沿其軸心的延伸方向。

在一個或一些可選實施例中，所述擠水條、托水條、夾設于兩者之間的所述清潔頭底殼下表面以及夾設于兩者之間的所述擦洗輥外表面共同圍出讓清水、污水流動、置換的導水空間。

在一個或一些可選實施例中，所述擠水條、可拆鏟條組件、夾設于兩者之間的清潔頭底殼下表面以及夾設于兩者之間的擦洗輥外表面共同構成對擦洗輥表面進行實時清洗和清水、污水置換的所述清潔機構。

在一個或一些可選實施例中，所述污水通道包括污水觀察裝置和連接其與水箱的污水管，污水觀察裝置一端連接出水端，污水觀察裝置另一端連接污水管。

在一個或一些可選實施例中，所述污水觀察裝置包括上殼體和下殼體；上殼體與下殼體組合連接時，形成污水通道的一部分。

在一個或一些可選實施例中，在所述下殼體的一側水平方向上設置有管道連接頭，在遠離所述管道連接頭的下殼體的下方垂直設置有污水流通頭。

在一個或一些可選實施例中，所述管道連接頭伸入到所述導水空間一端，形成固定密封連接。

在一個或一些可選實施例中，所述污水流通頭上設置有橡膠圈，所述污水流通頭通過橡膠圈卡接在出水端的出口內。

在一個或一些可選實施例中，所述下殼體內設置有收集槽；所述的收集槽深度順著污水流動方向由管道連接頭的入水口向污水流通頭的出水口方向逐漸加深。

在一個或一些可選實施例中，所述下殼體一側設置有與出水端固連接的固定耳；另一側設置為與所述洗車機殼體的安裝部緊密配合的弧面。

在一個或一些可選實施例中，所述洗車機殼體的在所述安裝部設置有固定板，固定板用于形成一個與下殼體相匹配的安裝空間。

在一個或一些可選實施例中，所述固定板一端與出口端的出口銜接，另一端與污水管接口銜接。

在一個或一些可選實施例中，所述的收集槽用于收集所述的洗車機工作過程中帶入污水通道中的固體雜物，并通過拆卸所述上殼體進行清理。

第二方面，本發明提供還一種便攜洗車機，包括洗車機殼體、卡接在洗車機殼體上的水箱、洗車機殼體前端轉動連接的擦洗輥、設置在洗車機殼體內的水泵以及如第一方面所述的污水觀察裝置。

在一個或一些可選實施例中，所述洗車機殼體設置有清潔機構，清潔機構與擦洗輥彈性抵接且與水箱之間連設有清水通道和污水通道；清潔機構一端設置有入水端，另一端設置出水端，入水端連接清水通道，出水端連接污水通道；水泵設于清水通道中，輸送清水至清潔機構，污水通道從清潔機構收集污水回水箱；所述污水觀察裝置與洗車機殼體可拆卸連接并露出洗車機殼體外表面。

本發明的有益效果為：

1、本發明通過設置與洗車機殼體可拆卸連接的污水觀察裝置，該污水觀察裝置包括上殼體和下殼體，上殼體與下殼體組合連接時，形成密閉的污水通道的一部分，污水透視窗安裝位置與污水管對應；透過污水觀察裝置可以直接觀察污水通道中的水污染情況，實現了污水通道可視化的同時還起到連通污水管道的作用，當需要對污水觀察裝置進行清理維護時，用戶可以方便的從清潔頭底殼上拆下污水觀察裝置，分離開上殼體和下殼體即可對污水觀察裝置進行徹底的清潔，方便快捷。

2、本發明通過在下殼體的污水流通頭上設置有橡膠圈，通過橡膠圈將污水流通頭卡接在污水收集口內，起到良好的密封效果，管道連接頭伸入到污水回水管接口中形成固定密封連接，實現整個污水通道良好的密封性能，下殼體一側設置有與清潔頭底殼緊固連接的連接件，清潔頭底殼在安裝部設置有固定板，用于形成一個與所述的下殼體相匹配的安裝空間，通過連接件和固定板對下殼體一起進行固定和限位，保證污水觀察裝置在清潔頭底殼上具有良好的穩定性。

3、本發明公開的便攜洗車機，通過在污水通道中配置污水觀察裝置，可以直接觀察便攜洗車機內污水通道中的水污染情況，實現了污水通道可視化的同時還起到連通污水管道的作用，方便用戶及時通過目測即可提前對洗車機進行水箱內置的過濾裝置進行清理或對污水通道進行疏通清理。

（發明人：周杰;殷春暉）
