公布日：2024.06.28
申請日：2024.03.22
分類號：C02F3/12(2023.01)I;C02F1/00(2023.01)I
摘要
本發明屬于污水處理技術領域，具體的說是一種污水處理用MABR微生物膜耦合載體，包括本體，所述本體表面貫通連接有進氣管、進水管，所述進水管表面設置有過濾裝置，所述過濾裝置包括防護殼，所述防護殼表面開設有插槽，所述插槽內安裝有濾板，所述防護殼表面通過螺栓固定安裝有蓋板，所述濾板表面固接有密封圈，所述插槽內壁，相對于密封圈的位置開設有密封槽，通過進水管，將污水通入生物膜載體內，同時會通過濾板將污水中的雜質濾除，避免雜質進入布水管內，造成堵塞，同時通過可拆卸的·濾板，可以定期對濾板進行清理、更換，進而保證過濾裝置的過濾效果，通過密封圈可以提高濾板與插槽之間的密封性。
權利要求書

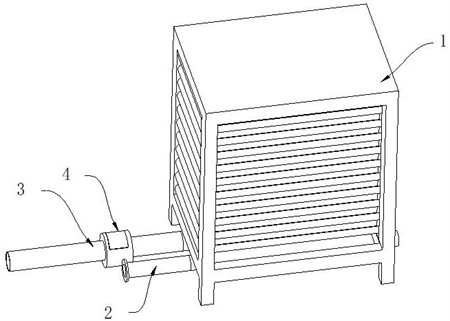

1.一種污水處理用MABR微生物膜耦合載體，其特征在于：包括本體（1），所述本體（1）表面貫通連接有進氣管（2）、進水管（3），所述進水管（3）表面設置有過濾裝置（4），所述過濾裝置（4）包括防護殼（10），所述防護殼（10）表面開設有插槽（17），所述插槽（17）內安裝有濾板（6），所述防護殼（10）表面通過螺栓固定安裝有蓋板（5），所述濾板（6）表面粘接有密封圈（16），所述插槽（17）內壁，相對于密封圈（16）的位置開設有密封槽。
2.根據權利要求1所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述防護殼（10）內壁固接有橫桿（9），所述橫桿（9）內轉動連接有轉軸，所述橫桿（9）內轉軸的端部固接有扇葉（8），另一端固接有若干個撥桿（7）。
3.根據權利要求2所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述密封圈（16）為橡膠材質，且為空芯狀，所述濾板（6）內固接有彈性的儲氣塊（13），所述儲氣塊（13）表面貫通連接有出氣孔（15），所述儲氣塊（13）通過出氣孔（15）與密封圈（16）連通，所述插槽（17）內固接有頂塊（12）。
4.根據權利要求3所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述撥桿（7）為弧形，所述撥桿（7）的一側固接有支桿（19），所述支桿（19）的端部固接有磁條，所述防護殼（10）內壁固接有回收盒（14），所述回收盒（14）為網狀，所述回收盒（14）內固接有隔離板（18），所述回收盒（14）表面開設有槽口（21），所述槽口（21）內轉動連接有轉板（20），所述轉板（20）為可磁吸材質。
5.根據權利要求4所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述回收盒（14）為環形，所述濾板（6）表面固接有壓桿（11）。
6.根據權利要求5所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述進水管（3）表面通過三通管固接有分流管（22），所述分流管（22）包括分流罩（30），所述分流罩（30）與過濾裝置（4）作用相同，所述進水管（3）內設置有兩個分流裝置（33），所述分流裝置（33）包括固定桿（24），所述固定桿（24）固接在進水管（3）內壁，所述進水管（3）內壁固接有套環（28），所述固定桿（24）表面通過彈簧滑動連接有滑軸（23），所述滑軸（23）的一端固接有柱塞（29），所述分流裝置（33）靠近分流罩（30）位置的彈簧產生的彈力，大于靠近防護殼（10）位置的分流裝置（33）中彈簧產生的彈力。
7.根據權利要求6所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述防護殼（10）位置的固定桿（24）內通過彈簧滑動連接有定位軸（25），所述定位軸（25）端部固接有磁塊（27），所述進水管（3）表面通過彈簧滑動連接有磁環（26），所述滑軸（23）表面，相對于定位軸（25）的位置開設有定位槽。
8.根據權利要求7所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述分流罩（30）內壁固接有套殼（34），所述套殼（34）內通過彈簧固接有實心球（31），所述套殼（34）內固接有彈片（32），所述分流罩（30）內的扇葉（8）與實心球（31）均具有磁性，且為同性相斥。
9.根據權利要求8所述的一種污水處理用MABR微生物膜耦合載體，其特征在于：所述彈片（32）為镲片，所述柱塞（29）靠近套環（28）的一側固接有橡膠墊。
發明內容
為了彌補現有技術的不足，解決背景技術中所提出的至少一個技術問題。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種污水處理用MABR微生物膜耦合載體，包括本體，所述本體表面貫通連接有進氣管、進水管，所述進水管表面設置有過濾裝置，所述過濾裝置包括防護殼，所述防護殼表面開設有插槽，所述插槽內安裝有濾板，所述防護殼表面通過螺栓固定安裝有蓋板，所述濾板表面固接有密封圈，所述插槽內壁，相對于密封圈的位置開設有密封槽；工作時，通過進水管，將污水通入生物膜載體內，同時會通過濾板將污水中的雜質濾除，避免雜質進入布水管內，造成堵塞，同時通過可拆卸的濾板，可以定期對濾板進行清理、更換，進而保證過濾裝置的過濾效果，通過密封圈可以提高濾板與插槽之間的密封性。
優選的，所述防護殼內壁固接有橫桿，所述橫桿內轉動連接有轉軸，所述橫桿內轉軸的端部固接有扇葉，另一端固接有若干個撥桿；工作時，在污水通過過濾裝置時，產生的水流會帶動扇葉旋轉，同時扇葉會帶動撥桿轉動，使得撥桿在濾板表面刮動，對濾板進行清理，通過撥桿將濾板進行清理，可以有效減小濾板的更換頻率，降低勞動強度。
優選的，所述密封圈為橡膠材質，且為空芯狀，所述濾板內固接有彈性的儲氣塊，所述儲氣塊表面貫通連接有出氣孔，所述儲氣塊通過出氣孔與密封圈連通，所述插槽內固接有頂塊；工作時，在將濾板更換后插入插槽內的同時，插槽底部的頂塊會擠壓儲氣塊，使得儲氣塊收縮，這時儲氣塊內的氣體通過出氣孔進入到密封圈內，使得密封圈充氣膨脹，進一步提高密封效果，在對濾板拆卸時，先拆下蓋板，這時通過彈性的儲氣塊自動復原，將濾板向上擠出，方便工作人員進行更換。
優選的，所述撥桿為弧形，所述撥桿的一側固接有支桿，所述支桿的端部固接有磁條，所述防護殼內壁固接有回收盒，所述回收盒為網狀，所述回收盒內固接有隔離板，所述回收盒表面開設有槽口，所述槽口內轉動連接有轉板，所述轉板為可磁吸材質；工作時，撥桿在濾板表面刮動時，由于撥桿是弧形，所以在慣性力下，撥桿表面聚集的雜質會向撥桿端部滑動，然后在撥桿轉動至槽口位置后，撥桿一側的磁條會吸附轉板，使得轉板產生轉動，這時槽口打開，在慣性作用下，雜質會進入回收盒內，由于回收盒為網狀，所以在扇葉旋轉時，會帶動污水出現旋渦效應，帶動回收盒內的雜質按照固定方向旋轉，堆積在隔離板表面，不會逆流而出，通過回收盒將進水管內的雜質進行收集、囤積，進一步降低濾板的更換頻率。
優選的，所述回收盒為環形，所述濾板表面固接有壓桿。
優選的，所述進水管表面通過三通管固接有分流管，所述分流管包括分流罩，所述分流罩與過濾裝置作用相同，所述進水管內設置有兩個分流裝置，所述分流裝置包括固定桿，所述固定桿固接在進水管內壁，所述進水管內壁固接有套環，所述固定桿表面通過彈簧滑動連接有滑軸，所述滑軸的一端固接有柱塞，所述分流裝置靠近分流罩位置的彈簧產生的彈力，大于靠近防護殼位置的分流裝置中彈簧產生的彈力；工作時，當濾板出現堵塞之后，靠近防護殼位置的分流裝置中的彈簧會帶動柱塞逐漸向套環的方向移動，同時進水管中的壓力逐漸增加，這時靠近分流罩位置的分流裝置受壓會產生通路，使得進水管中的污水通過分流罩內的濾網后通入生物膜載體內，實現臨時通路的效果，進一步提高了污水的處理效率。
優選的，所述防護殼位置的固定桿內通過彈簧滑動連接有定位軸，所述定位軸端部固接有磁塊，所述進水管表面通過彈簧滑動連接有磁環，所述滑軸表面，相對于定位軸的位置開設有定位槽；工作時，在靠近防護殼一側的分流裝置由于壓力降低，彈簧會帶動柱塞貼合在套環表面，同時在定位軸彈簧的帶動下，使得定位軸卡入定位槽內，將柱塞進行定位，這時通過將蓋板打開，可以對防護殼內的濾網進行清理，實現了不停機清理濾網的功能。
優選的，所述分流罩內壁固接有套殼，所述套殼內通過彈簧固接有實心球，所述套殼內固接有彈片，所述分流罩內的扇葉與實心球均具有磁性，且為同性相斥；工作時，在分流罩內通入污水時，污水流動時會帶動分流罩內的扇葉轉動，當扇葉轉動至實心球的位置時，會使得實心球撞擊彈片，發出聲響，提醒工作人員進行清理防護殼中的濾板。
優選的，所述彈片為镲片，所述柱塞靠近套環的一側固接有橡膠墊；工作時，镲片能產生更大的聲音提醒工作人員，橡膠墊可以提升柱塞的密封性，避免出現漏水的情況。
本發明的有益效果如下：1.本發明所述的一種污水處理用MABR微生物膜耦合載體，通過進水管，將污水通入生物膜載體內，同時會通過濾板將污水中的雜質濾除，避免雜質進入布水管內，造成堵塞，同時通過可拆卸的濾板，可以定期對濾板進行清理、更換，進而保證過濾裝置的過濾效果，通過密封圈可以提高濾板與插槽之間的密封性。
2.本發明所述的一種污水處理用MABR微生物膜耦合載體，當濾板出現堵塞之后，靠近防護殼位置的分流裝置中的彈簧會帶動柱塞逐漸向套環的方向移動，同時進水管中的壓力逐漸增加，這時靠近分流罩位置的分流裝置受壓會產生通路，使得進水管中的污水通過分流罩內的濾網后通入生物膜載體內，實現臨時通路的效果，進一步提高了污水的處理效率。
（發明人：顧理軍;李保安）
