公布日：2023.10.13
申請日：2023.08.04
分類號：B01D29/90(2006.01)I;B01D33/15(2006.01)I;B01D33/56(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;C02F1/52(2023.01)I
摘要
本發明涉及污水處理技術領域，且公開了一種污水罐布水器，包括安裝臺，所述安裝臺的頂部固定連接有罐體，所述罐體的頂部轉動連接有傳動管，所述傳動管的外表面傳動連接有驅動機構，該一種污水罐布水器，通過將污水與進水機構相連接，隨后通過進水機構將污水通入到傳動管內，并通過傳動管將污水通入到第一過濾機構中，同時通過驅動機構帶動傳動管和第一過濾機構進行轉動，第一過濾機構將污水中的雜質和未溶解的污泥進行過濾，并通過離心力的作用下將雜質和污泥進行自動甩出，從而實現對了污水中的雜質和污泥進行自動清除，有效的防止了污水中的雜質導致后續布料管堵塞的問題，同時也避免了污水中的雜質影響后續對污水的處理。
權利要求書

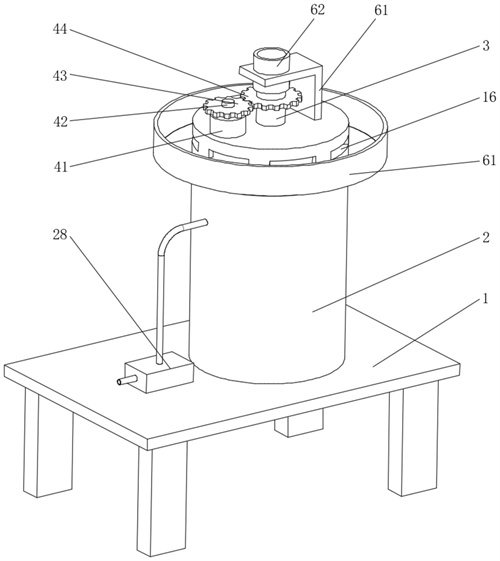

1.一種污水罐布水器，包括安裝臺(1)，其特征在于，所述安裝臺(1)的頂部固定連接有罐體(2)，所述罐體(2)的頂部轉動連接有傳動管(3)，所述傳動管(3)的外表面傳動連接有驅動機構，所述傳動管(3)的頂端轉動連接有進水機構，所述傳動管(3)的外表面設置有第一過濾機構。
2.根據權利要求1所述的一種污水罐布水器,其特征在于，所述第一過濾機構包括與傳動管(3)固定連接的連接桿(11)，所述連接桿(11)的一端固定連有漏斗盤(12)，所述漏斗盤(12)的上方設置有與連接桿(11)固定連接的漏斗濾網盤(13)，所述罐體(2)內固定連接有與漏斗盤(12)和漏斗濾網盤(13)均轉動連接的擋板(14)，所述擋板(14)上固定連接有多個第一過濾網板(15)，所述罐體(2)的外表面開設有多個出料口(16)，所述漏斗盤(12)的外表面固定連接有多個第一布水管(17)，所述第一布水管(17)的外表面固定連接有多個第一灑水頭(18)，所述漏斗盤(12)的底部固定連接有進水管(19)，所述進水管(19)上設置有與罐體(2)相連接的第二過濾機構。
3.根據權利要求2所述的一種污水罐布水器,其特征在于，所述第二過濾機構包括與罐體(2)固定連接的過濾漏斗(21)，所述進水管(19)與過濾漏斗(21)轉動連接，所述進水管(19)的外表面開設有多個進水口(22)，所述進水口(22)內固定連接有第二過濾網板(23)，所述過濾漏斗(21)內固定連接有與第二過濾網板(23)滑動連接的第一刮泥板(24)，所述進水管(19)的外表面固定連接有過濾漏斗(21)滑動連接的第二刮泥板(25)，所述進水管(19)的外表面固定連接有多個第二布水管(26)，所述第二布水管(26)的外表面固定連接有多個第二灑水頭(27)。
4.根據權利要求3所述的一種污水罐布水器,其特征在于，所述過濾漏斗(21)的外表面通過管道固定連接有與安裝臺(1)固定連接的污泥泵(28)。
5.根據權利要求4所述的一種污水罐布水器,其特征在于，所述進水管(19)的底部固定連接有攪拌軸(31)，所述攪拌軸(31)的外表面固定連接有多個攪拌桿(32)。
6.根據權利要求1所述的一種污水罐布水器,其特征在于，所述驅動機構包括與罐體(2)固定連接的電機(41)，所述電機(41)的輸出端通過聯軸器固定連接有轉動軸(42)，所述轉動軸(42)的外表面固定套接有第一齒輪(43)，所述第一齒輪(43)的外表面嚙合連接有與傳動管(3)固定套接的第二齒輪(44)。
7.根據權利要求1所述的一種污水罐布水器,其特征在于，所述進水機構包括與罐體(2)固定連接的安裝板(51)，所述安裝板(51)上轉動連接有與傳動管(3)轉動連接的連接管(52)。
8.根據權利要求1所述的一種污水罐布水器,其特征在于，所述罐體(2)的外表面固定連接有收集框(61)，所述罐體(2)的底部固定連接有排水管(62)，所述排水管(62)上設置有電磁閥門。
發明內容
本發明的目的在于提供一種污水罐布水器，具備了可以對污水中的雜質和污泥進行有效的過濾去除，便于了后續對污水的布水和處理，提高了對污水的處理效果。
本發明的目的可以通過以下技術方案實現：
一種污水罐布水器，包括安裝臺，所述安裝臺的頂部固定連接有罐體，所述罐體的頂部轉動連接有傳動管，所述傳動管的外表面傳動連接有驅動機構，所述傳動管的頂端轉動連接有進水機構，所述傳動管的外表面設置有第一過濾機構。
作為本發明進一步的方案：所述第一過濾機構包括與傳動管固定連接的連接桿，所述連接桿的一端固定連有漏斗盤，所述漏斗盤的上方設置有與連接桿固定連接的漏斗濾網盤，所述罐體內固定連接有與漏斗盤和漏斗濾網盤均轉動連接的擋板，所述擋板上固定連接有多個第一過濾網板，所述罐體的外表面開設有多個出料口，所述漏斗盤的外表面固定連接有多個第一布水管，所述第一布水管的外表面固定連接有多個第一灑水頭，所述漏斗盤的底部固定連接有進水管，所述進水管上設置有與罐體相連接的第二過濾機構。
作為本發明進一步的方案：所述第二過濾機構包括與罐體固定連接的過濾漏斗，所述進水管與過濾漏斗轉動連接，所述進水管的外表面開設有多個進水口，所述進水口內固定連接有第二過濾網板，所述過濾漏斗內固定連接有與第二過濾網板滑動連接的第一刮泥板，所述進水管的外表面固定連接有過濾漏斗滑動連接的第二刮泥板，所述進水管的外表面固定連接有多個第二布水管，所述第二布水管的外表面固定連接有多個第二灑水頭。
作為本發明進一步的方案：所述過濾漏斗的外表面通過管道固定連接有與安裝臺固定連接的污泥泵。
作為本發明進一步的方案：所述進水管的底部固定連接有攪拌軸，所述攪拌軸的外表面固定連接有多個攪拌桿。
作為本發明進一步的方案：所述驅動機構包括與罐體固定連接的電機，所述電機的輸出端通過聯軸器固定連接有轉動軸，所述轉動軸的外表面固定套接有第一齒輪，所述第一齒輪的外表面嚙合連接有與傳動管固定套接的第二齒輪。
作為本發明進一步的方案：所述進水機構包括與罐體固定連接的安裝板，所述安裝板上轉動連接有與傳動管轉動連接的連接管。
作為本發明進一步的方案：所述罐體的外表面固定連接有收集框，所述罐體的底部固定連接有排水管，所述排水管上設置有電磁閥門。
本發明的有益效果：
(1)通過將污水與進水機構相連接，隨后通過進水機構將污水通入到傳動管內，并通過傳動管將污水通入到第一過濾機構中，同時通過驅動機構帶動傳動管和第一過濾機構進行轉動，第一過濾機構將污水中的雜質和未溶解的污泥進行過濾，并通過離心力的作用下將雜質和污泥進行自動甩出，從而實現對了污水中的雜質和污泥進行自動清除，有效的防止了污水中的雜質導致后續布料管堵塞的問題，同時也避免了污水中的雜質影響后續對污水的處理。
(2)通過第一過濾機構過濾的污水通過第一布水管上的第一灑水頭均勻的撒入到過濾漏斗上，污水中的溶解在水中的污泥粘附在過濾漏斗上，并滑向過濾漏斗的底部，隨后水通過進水管上的進水口進入到第二過濾網板上，第二過濾網板對淤泥進行過濾，同時漏斗盤帶動進水管轉動，進水管帶動第二刮泥板轉動，第二刮泥板對過濾漏斗底部的淤泥進行刮料使其進入到過濾漏斗的底部，隨后通過污泥泵和管道對其進行清除，從而實現了對污水雜質和污泥的有效去除，防止雜質和污泥對后續處理造成影響，同時也防止在對污水進行均勻的布水時，雜質和污泥造成布水管的堵塞問題，提高了對污水的處理效果。
（發明人：楊向陽;陳永兵;楊永杰;楊浩;楊勇）
