公布日：2023.12.29
申請日：2023.11.09
分類號：C02F9/00(2023.01)I;C02F1/52(2023.01)I;C02F1/467(2023.01)I;C02F1/78(2023.01)I;C02F3/30(2023.01)I;C02F1/00(2023.01)I;C02F7/00(2006.01)I;C02F103/
06(2006.01)N
摘要
本發明公開了一種垃圾中轉站滲濾液處理系統，包括依次連接的隔油調節池、混凝沉淀池、微電解臭氧氧化池、厭氧池、缺氧池、好氧池、沉淀池、臭氧氧化過濾池和污泥池；所述隔油調節池的進液口設置有格柵；所述隔油調節池分為隔油區和調節區；所述混凝沉淀池包括混凝區和沉淀區；所述微電解臭氧氧化池包括微電解區和第一臭氧氧化區；所述好氧池至少分為兩級，均設置曝氣裝置、MBBR填料和填料攔截裝置；所述臭氧氧化過濾池包括第二臭氧氧化區和過濾區；所述第一臭氧氧化區和第二臭氧氧化區所用的臭氧共用同一個臭氧發生器。本申請的垃圾中轉站滲濾液處理系統，具有處理效果好、占地面積小、無濃縮液產生的優點。
權利要求書
1.一種垃圾中轉站滲濾液處理系統，其特征在于：包括依次連接的隔油調節池、混凝沉淀池、微電解臭氧氧化池、厭氧池、缺氧池、好氧池、沉淀池、臭氧氧化過濾池和污泥池；所述隔油調節池的進液口設置有格柵；所述隔油調節池分為隔油區和調節區；所述混凝沉淀池包括混凝區和沉淀區；所述微電解臭氧氧化池包括微電解區和第一臭氧氧化區；所述好氧池至少分為兩級，均設置曝氣裝置、MBBR填料和填料攔截裝置；所述臭氧氧化過濾池包括第二臭氧氧化區和過濾區；所述第一臭氧氧化區和第二臭氧氧化區所用的臭氧共用同一個臭氧發生器。
2.根據權利要求1所述的垃圾中轉站滲濾液處理系統，其特征在于：所述混凝沉淀池的混凝區通過管道與加藥裝置相連，并設置攪拌裝置，加藥裝置包括PAC加藥裝置和PAM加藥裝置；所述混凝沉淀池的沉淀區底部通過管道與污泥池相連。
3.根據權利要求2所述的垃圾中轉站滲濾液處理系統，其特征在于：所述微電解臭氧氧化池的微電解區位于第一臭氧氧化區的上部，中間用承托層隔開。
4.根據權利要求3所述的垃圾中轉站滲濾液處理系統，其特征在于：所述好氧池的硝化液回流，均通過回流裝置從好氧池回流到缺氧池。
5.根據權利要求4所述的垃圾中轉站滲濾液處理系統，其特征在于：所述沉淀池的混合液，通過回流裝置從沉淀池回流到厭氧池進行厭氧反應。
6.根據權利要求5所述的垃圾中轉站滲濾液處理系統，其特征在于：所述臭氧氧化過濾池的第二臭氧氧化區位于過濾區的底部，中間通過裝填有濾料的兩層承托層隔開。
7.根據權利要求6所述的垃圾中轉站滲濾液處理系統，其特征在于：所述混凝沉淀池和沉淀池產生的污泥排入污泥池進行重力濃縮，污泥池上清液回流至隔油調節池的調節區，重新處理。
8.根據權利要求7所述的垃圾中轉站滲濾液處理系統，其特征在于：所述厭氧池和缺氧池底部設有穿孔曝氣攪拌裝置。
9.根據權利要求8所述的垃圾中轉站滲濾液處理系統，其特征在于：所述好氧池的曝氣裝置由曝氣盤和管道組成。
10.根據權利要求9所述的垃圾中轉站滲濾液處理系統，其特征在于：所述MBBR填料，材質為聚氨酯、PE中的一種，填充率為20％-50％。
發明內容
有鑒于此，本發明的目的在于提供一種處理效果好、占地面積小、無濃縮液產生的垃圾中轉站滲濾液處理系統。

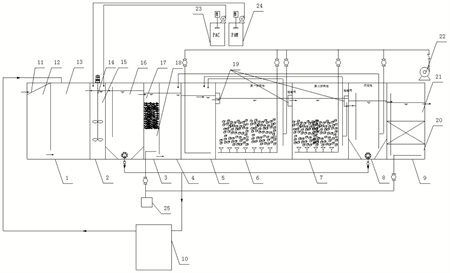

本發明通過以下技術手段解決上述問題：一種垃圾中轉站滲濾液處理系統，包括依次連接的隔油調節池、混凝沉淀池、微電解臭氧氧化池、厭氧池、缺氧池、好氧池、沉淀池、臭氧氧化過濾池和污泥池；所述隔油調節池的進液口設置有格柵。所述隔油調節池分為隔油區和調節區；所述混凝沉淀池包括混凝區和沉淀區；所述微電解臭氧氧化池包括微電解區和第一臭氧氧化區；所述好氧池至少分為兩級，均設置曝氣裝置、MBBR填料和填料攔截裝置；所述臭氧氧化過濾池包括第二臭氧氧化區和過濾區；所述第一臭氧氧化區和第二臭氧氧化區所用的臭氧共用同一個臭氧發生器。
所述隔油調節池用于重力除油和調節水量、水質。
進一步，所述混凝沉淀池的混凝區通過管道與加藥裝置相連，并設置攪拌裝置，加藥裝置包括PAC加藥裝置和PAM加藥裝置。所述混凝沉淀池的沉淀區底部通過管道與污泥池相連。
進一步，所述微電解臭氧氧化池的微電解區位于第一臭氧氧化區的上部，第一臭氧氧化區位于微電解區的底部，中間用承托層隔開。不僅可以利用臭氧氧化強化微電解預處理，而且可以利用臭氧尾氣對微電解中的鐵碳填料進行沖洗，避免填料發生堵塞板結。
所述微電解區設置鐵碳填料，置于承托層上，用于微電解反應，去除污染物，提高廢水的可生化性。由于垃圾中轉站滲濾液水質一般為弱酸性，同時后續生化反應需控制pH在7左右，可不用調節反應pH。
進一步，所述厭氧池和缺氧池底部設有穿孔曝氣攪拌裝置，用于間歇曝氣攪拌，適量增加溶解氧。
進一步，所述好氧池至少分為兩級，第一級好氧池可根據進水水質情況，調節曝氣強度和水中溶解氧濃度，充當兼氧池。
進一步，所述好氧池的曝氣裝置由曝氣盤和管道組成，用于曝氣。所述MBBR填料，材質為聚氨酯、PE中的一種，填充率為20％～50％，用于增加好氧池生物量和增強脫氮除磷效率。所述填料攔截裝置設置在好氧池進出口，用于攔截MBBR填料，防止逃逸出好氧池。
進一步，所述好氧池的硝化液回流，均通過回流裝置從好氧池回流到缺氧池，進行缺氧反硝化反應。
進一步，所述沉淀池的混合液，通過回流裝置從沉淀池回流到厭氧池進行厭氧反應。
進一步，所述臭氧氧化過濾池的第二臭氧氧化區位于過濾區的底部，中間通過裝填有濾料的兩層承托層隔開，承托層上均勻開有尺寸遠小于濾料粒徑的小孔，防止濾料逃逸。所述臭氧氧化過濾池水從下往上流動，第二臭氧氧化區出水進入過濾區底部經濾料層過濾后從上部出水口排出。
進一步，第二臭氧氧化區置于過濾區底部，不僅可以先利用臭氧氧化對污染物進行深度處理，同時可以利用臭氧氧化反應的尾氣對濾料進行反洗。
進一步，所述混凝沉淀池和沉淀池產生的污泥排入污泥池進行重力濃縮，污泥池上清液回流至隔油調節池的調節區，重新處理。
本發明的有益效果：
(1)該發明采用非膜工藝，無濃縮液產生，同時采用微電解-臭氧氧化的預處理、A2O的生化處理及臭氧過濾的深度處理系統，具有工藝簡單，處理效果好、占地面積小、抗沖擊負荷強等特點。
(2)該發明分別采用臭氧氧化強化前置微電解預處理和強化后置過濾深度處理，不僅利于臭氧氧化的強化作用，強化去除污染物，而且可以利用臭氧氧化尾氣對鐵碳填料和濾料進行反洗，避免發生堵塞。
(3)該發明采用調節兩級好氧池曝氣強度和溶解氧濃度的方式，強化系統的抗負荷沖擊能力。
（發明人：邱敬賢;孫慧智;周益輝;高博;周萍;劉小貴;石珍貴;張立天;李婕）
