公布日：2023.12.08
申請日：2023.10.09
分類號：C02F1/38(2023.01)I;C02F1/00(2023.01)I
摘要
本發明涉及廢水處理技術領域，提出了一種化工廢水回收再利用設備，包括支撐架，還包括：離心機構、離心筒、分液機構、過濾組件一、濾網一、過濾組件二、濾網二和噴淋機構，離心機構設置在支撐架上，離心機構包括離心筒，分液機構設置在離心機構的下側，用于將離心分層的廢水排出，過濾組件一連通設置在離心機構上，過濾組件一包括濾網一，過濾組件二連通設置在過濾組件一上，過濾組件二包括濾網二，噴淋機構設置在過濾組件二上，通過上述技術方案，解決了現有技術中的排放標準高和排放標準低的化工廢水堆積在一起，增加處理成本，不同化學成分的廢水相互反應增加處理難度的問題。
權利要求書

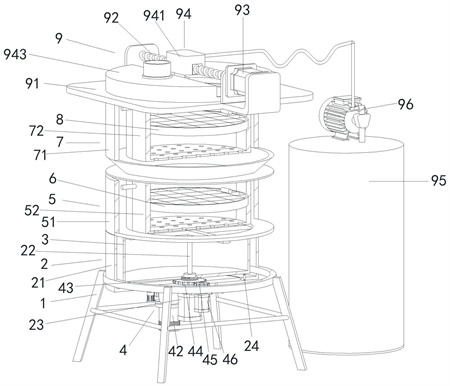

1.一種化工廢水回收再利用設備，其特征在于，包括支撐架（1），還包括：離心機構（2），所述離心機構設置在所述支撐架（1）上，所述離心機構包括離心筒（3），用于提供離心力使不同成分的廢水在離心筒中分層；分液機構（4），所述分液機構（4）設置在所述離心機構（2）的下側，用于將離心分層的廢水排出；過濾組件一（5），所述過濾組件一（5）連通設置在所述離心機構（2）上，所述過濾組件一（5）包括過濾網一（6）；過濾組件二（7），所述過濾組件二（7）連通設置在所述過濾組件一（5）上，所述過濾組件二（7）包括過濾網二（8）；噴淋機構（9），所述噴淋機構（9）設置在所述過濾組件二（7）上，用于對整體設備內部噴淋清洗。
2.根據權利要求1所述的一種化工廢水回收再利用設備，其特征在于，所述離心機構（2）還包括：離心套筒（21），所述離心套筒（21）設置在所述支撐架（1）上，所述離心筒（3）轉動設置在所述離心套筒（21）內；離心軸（22），所述離心軸（22）設置在所述離心筒（3）內；電機一（23），所述電機一（23）的輸出端與所述離心軸（22）固定連接；支撐桿（24），所述支撐桿（24）設有多個，多個所述支撐桿（24）設置在所述離心套筒（21）與離心筒（3）之間，并且多個所述支撐桿（24）滑動設置在所述離心套筒（21）上。
3.根據權利要求2所述的一種化工廢水回收再利用設備，其特征在于，所述分液機構（4）包括：分液管（41），所述分液管（41）連通設置在所述離心套筒（21）的底端；分液閥門（42），所述分液閥門（42）與所述分液管（41）連通設置，用于隨時控制分液的開始與停止；螺紋塞（43），所述螺紋塞（43）螺紋設置在所述離心筒（3）的底部；齒輪一（44），所述齒輪一（44）轉動設置在所述離心筒（3）上，所述齒輪一（44）的軸心與所述螺紋塞（43）螺紋連接，用于將所述螺紋塞（43）旋出；齒輪二（45），所述齒輪二（45）的輪齒與所述齒輪一（44）嚙合，所述齒輪二（45）轉動設置在所述離心筒（3）上；電機二（46），所述電機二（46）的輸出端與所述齒輪二（45）固定連接。
4.根據權利要求3所述的一種化工廢水回收再利用設備，其特征在于，所述過濾組件一（5）還包括：過濾套筒一（51），所述過濾套筒一（51）連通設置在所述離心套筒（21）上；過濾筒一（52），所述過濾筒一（52）設置在所述過濾套筒一（51）內，所述過濾筒一（52）的內壁設置有多個通孔，用于使過濾后的廢液排出，所述過濾網一（6）設置在所述過濾筒一（52）內，用于過濾廢液。
5.根據權利要求4所述的一種化工廢水回收再利用設備，其特征在于，所述過濾組件二（7）還包括：過濾套筒二（71），所述過濾套筒二（71）連通設置在所述過濾套筒一（51）上；過濾筒二（72），所述過濾筒二（72）設置在所述過濾套筒二（71）內，所述過濾筒二（72）的內壁開設有多個通孔；所述過濾網二（8）設置在所述過濾筒二（72）中，用于過濾廢液。
6.根據權利要求5所述的一種化工廢水回收再利用設備，其特征在于，所述噴淋機構（9）包括：噴淋支撐板（91），所述噴淋支撐板（91）設置在所述過濾套筒二（71）上；螺桿（92），所述螺桿（92）設置在所述噴淋支撐板（91）上；電機三（93），所述電機三（93）的輸出端與所述螺桿（92）固定連接；噴淋構件（94），所述噴淋構件（94）螺紋連接在所述螺桿（92）上；水箱（95）；水泵（96），所述水泵（96）的輸入端與所述水箱（95）連通，所述水泵（96）的輸出端與所述噴淋構件（94）連通。
7.根據權利要求6所述的一種化工廢水回收再利用設備，其特征在于，所述噴淋構件（94）包括：儲水箱（941），所述儲水箱（941）與所述螺桿（92）螺紋連接；噴淋頭（942），所述噴淋頭（942）設有四個方向上的四個，四個所述噴淋頭（942）連通設置在所述儲水箱（941）上，用于對不同方向的噴淋清洗；擋水蓋（943），所述擋水蓋（943）設置在所述噴淋支撐板（91）上，用于擋住噴淋過程中飛濺的水。
發明內容
本發明提出一種化工廢水回收再利用設備，解決了相關技術中的化工廢水處理前排放標準高和排放標準低的化工廢水堆積在一起，增加了處理成本，不同化學成分的廢水相互反應還增加了處理難度的問題。
本發明的技術方案如下：一種化工廢水回收再利用設備，包括支撐架，還包括：離心機構、離心筒、分液機構、過濾組件一、過濾網一、過濾組件二、過濾網二和噴淋機構，所述離心機構設置在所述支撐架上，所述離心機構包括離心筒，用于提供離心力使不同成分的廢水在離心筒中分層，所述分液機構設置在所述離心機構的下側，用于將離心分層的廢水排出，所述過濾組件一連通設置在所述離心機構上，所述過濾組件一包括濾網一，所述過濾組件二連通設置在所述過濾組件一上，所述過濾組件二包括濾網二，所述噴淋機構設置在所述過濾組件二上，用于對整體設備內部噴淋清洗。
進一步的，所述離心機構還包括：離心套筒，離心軸，電機一，支撐桿，所述離心套筒設置在所述支撐架上，所述離心筒轉動設置在所述離心套筒內；所述離心軸設置在所述離心筒內；所述電機一的輸出端與所述離心軸固定連接；所述支撐桿設有多個，多個所述支撐桿設置在所述離心套筒與離心筒之間，并且多個所述支撐桿滑動設置在所述離心套筒上。
再進一步的，所述分液機構包括：分液管、分液閥門、螺紋塞、齒輪一、齒輪二和電機二，所述分液管連通設置在所述離心套筒的底端，所述分液閥門與所述分液管連通設置，用于隨時控制分液的開始與停止，所述螺紋塞螺紋設置在所述離心筒的底部，所述齒輪一固定設置在所述離心筒上，所述齒輪一的軸心與所述螺紋塞螺紋連接，用于將所述螺紋塞旋出，所述齒輪二的輪齒與所述齒輪一嚙合，所述電機二的輸出端與所述齒輪固定連接。
更進一步的，所述過濾組件一還包括：過濾套筒一和過濾筒一，所述過濾套筒一連通設置在所述離心套筒上，所述過濾筒一設置在所述過濾套筒一內，所述過濾筒一的內壁設置有多個通孔，用于使過濾后的廢液排出，所述過濾網一設置在所述過濾筒一內，用于過濾廢液。
優選的，所述過濾組件二還包括：過濾套筒二和過濾筒二，所述過濾套筒二連通設置在所述過濾套筒一上，所述過濾筒二設置在所述過濾套筒二內，所述過濾筒二的內壁開設有多個通孔，所述過濾網二設置在所述過濾筒二中，用于過濾廢液。
更優選的，所述噴淋機構包括：噴淋支撐板、螺桿、電機三、噴淋構件、水箱和水泵，所述噴淋支撐板設置在所述過濾套筒二上，所述螺桿設置在所述噴淋支撐板上，所述電機三的輸出端與所述螺桿固定連接，所述噴淋構件螺紋連接在所述螺桿上，所述水泵的輸入端與所述水箱連通，所述水泵的輸出端與所述噴淋構件連通。
在以上方案的基礎上，更優選的，所述噴淋構件包括：儲水箱、噴淋頭和擋水蓋，所述儲水箱與所述螺桿螺紋連接，所述噴淋頭設有四個方向上的四個，四個所述噴淋頭連通設置在所述儲水箱上，用于對不同方向的噴淋清洗，所述擋水蓋設置在所述噴淋支撐板上，用于擋住噴淋過程中飛濺的水。
本發明的工作原理及有益效果為：1、本發明中首先需要將廢水通過進料口排入過濾組件二中，過濾組件二內的過濾筒中設有過濾板二，過濾板二過濾掉化工廢水中的懸浮物和大顆粒的廢物，然后過濾筒二底部的通孔將過濾后的廢水排入過濾組件一中，過濾組件一中的過濾筒一內設有過濾板一，過濾板上設有有吸附性的活性炭或更密集的濾孔，可以將廢水中的有機物顆粒或更小的顆粒過濾掉，然后廢水進入離心機構內，然后電機一啟動，帶動離心筒轉動，離心筒內的廢液為混合液體，在離心力的作用下，密度不同的液體從混合物中分離出來，形成分液的現象，分液過程中可以通過調整電機一的轉速來實現差速分離，分液更加徹底，最后分液的廢水根據成分的不同通過分液閥門依次流出投入到不同的處理流程內；2、本發明中首先進行兩層過濾，進行過濾吸附，將廢水中的大顆粒物質過濾出來，雙層過濾更加充分，過濾效果好，然后離心機構使廢水中的化學物質各自分離出來形成分液，分開的液體分別處理，降低了處理難度，節約了成本。
（發明人：左紅智;王林;劉玉娟;喬紅偉;閆澤寧）
