公布日：2023.10.13
申請日：2023.07.10
分類號：C02F1/28(2023.01)I;C02F1/00(2023.01)I;C02F101/16(2006.01)N;C02F101/10(2006.01)N
摘要

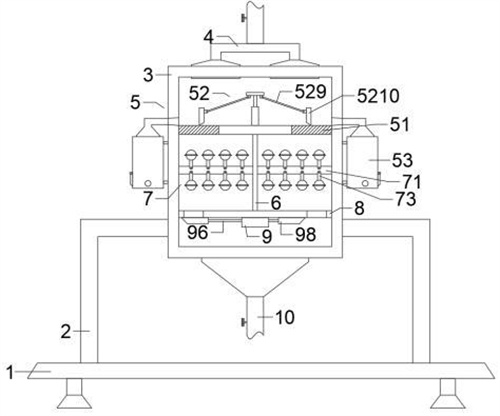

本發明涉及污水處理領域，尤其涉及一種生活污水脫氮脫磷深加工處理設備，包括底板和支架，所述支架固定安裝在底板上，支架遠離底板的一端固定連接有處理箱，處理箱開設有通口及出料口；進水斗，其固定安裝在處理箱上；分離機構，其安裝在處理箱內；隔板，與分離機構中部固定連接，隔板與處理箱內壁之間固定連接有吸附機構；擋板，其兩端和處理箱內壁固定連接，隔板遠離分離機構的一端和擋板連接，擋板開設有出水口；開閉機構，其安裝在處理箱上；出水斗，其安裝在處理箱下側。本發明提供的生活污水脫氮脫磷深加工處理設備不僅可對污水進行處理，而且方便的將分離出的固態污染物導出，同時能夠使污水和氮磷吸附劑充分接觸，操作簡單，實用性強。
權利要求書
1.一種生活污水脫氮脫磷深加工處理設備，包括底板和支架，其特征在于，所述支架固定安裝在底板上且設置有多個，支架遠離底板的一端固定連接有處理箱，處理箱開設有通口及出料口，處理箱所開設出料口設置在處理箱兩側；進水斗，其固定安裝在處理箱上，用于將污水導入到處理箱內以對方便污水進行處理；分離機構，其安裝在處理箱內，用于將污水中的固態污染物分離開來，分離機構可將污水中的固態污染物推出處理箱以進行收集；隔板，與分離機構中部固定連接，隔板與處理箱內壁之間固定連接有用于去除污水中氮磷化物的吸附機構，吸附機構可往復擺動以加快氮磷化物的吸附效率；擋板，其兩端和處理箱內壁固定連接，隔板遠離分離機構的一端和擋板連接，擋板開設有用于污水通過的出水口；開閉機構，其安裝在處理箱上，開閉機構動力輸出端和出水口配合設置，用于間歇控制兩側出水口的開閉；出水斗，其安裝在處理箱下側，用于將處理后的污水導出。
2.根據權利要求1所述的生活污水脫氮脫磷深加工處理設備，其特征在于，所述分離機構包括：濾板，其兩端和處理箱內壁固定連接，隔板遠離擋板的一端和濾板固定連接，濾板用于將污水中的固態污染物分離，去除固態污染物的污水可通過濾板；推出組件，其安裝在濾板上，推出組件動力輸出端可在濾板上往復移動，用于將濾板上的固態污染物由出料口推出處理箱；收集箱，其安裝在處理箱外且與出料口連接，用于對推出組件所推出的固態污染物進行收集。
3.根據權利要求2所述的生活污水脫氮脫磷深加工處理設備，其特征在于，所述推出組件包括：支撐套，其固定安裝在濾板中部，所述支撐套內安裝有第一動力件，第一動力件輸出軸固定連接有不完全齒輪；滑柱，其兩端和支撐套內壁固定連接，滑柱上滑動套設有往復板，往復板一側固定連接有齒條，不完全齒輪和齒條間歇嚙合；復位簧，其兩端和支撐套內壁及往復板固定連接，用于推動往復板沿著滑柱滑動復位；往復桿，一端和往復板另一側固定連接，另一端設置在支撐套外且鉸接有推板，推板設置有兩個且遠離往復桿的一端鉸接有推出板，推出板與濾板滑動連接，用于將濾板上的固態污染物推出到收集箱內。
4.根據權利要求1所述的生活污水脫氮脫磷深加工處理設備，其特征在于，所述吸附機構包括：防護箱，其兩端分別和隔板及處理箱內壁固定連接，所述防護箱內安裝有驅動組件，驅動組件動力輸出端設置在防護箱外；轉架，與驅動組件動力輸出端固定連接，驅動組件用于帶動轉架往復擺動；下半球，與轉架固定連接，下半球配合設置有上半球，下半球和上半球開設有用于水流通過的通孔，下半球和上半球均開設有固定孔；固定組件，其設置在下半球和上半球外側，固定組件動力輸出端可進入到下半球和上半球所開設的固定孔內，用于對下半球和上半球進行固定；氮磷吸附劑，其設置在下半球和上半球內，下半球和上半球用于存儲氮磷吸附劑，氮磷吸附劑用于對污水中的氮磷化物進行吸附。
5.根據權利要求4所述的生活污水脫氮脫磷深加工處理設備，其特征在于，所述驅動組件包括：支桿，其兩端和防護箱內壁固定連接，所述支桿上轉動安裝有驅動凸輪；雙面齒條，其滑動套設在支桿上且與驅動凸輪滑動接觸，雙面齒條和防護箱內壁之間固定連接有用于推動雙面齒條在支桿上滑動的推簧；輸出齒輪，其轉動安裝在防護箱內且和雙面齒條嚙合，輸出齒輪設置有多個，轉架和輸出齒輪固定連接。
6.據權利要求4所述的生活污水脫氮脫磷深加工處理設備，其特征在于，所述固定組件包括：支撐框，其設置在下半球和上半球外側，支撐框兩側內壁上轉動設置有螺紋筒，螺紋筒固定連接有設置在支撐框外的轉把；導柱，其兩端和支撐框內壁固定連接，導柱上套設有導塊，兩側導塊上固定連接有可進入到固定孔內的固定桿；螺紋桿，其與螺紋筒螺紋連接且和固定桿固定連接，用于推動固定桿進入到固定孔內。
7.據權利要求1所述的生活污水脫氮脫磷深加工處理設備，其特征在于，所述開閉機構包括：支撐箱，其固定安裝在擋板上，所述支撐箱內固定安裝有第二動力件，第二動力件輸出軸固定連接有不完全錐齒輪；絲桿，其兩端和支撐箱內壁轉動連接，絲桿一側固定設置有從動錐齒輪，從動錐齒輪設置有兩個且與不完全錐齒輪間歇嚙合；移動桿，其滑動穿過支撐箱，移動桿上固定連接有和絲桿螺紋連接的螺紋塊；封板，與移動桿兩端固定連接，封板和擋板滑動連接，用于控制兩側出水口的開閉。
發明內容
本發明實施例的目的在于提供一種生活污水脫氮脫磷深加工處理設備，旨在解決以下問題：現有的生活污水脫氮脫磷深加工處理設備在將固態污染物分離后難以將固體污染物導出且難以保證氮磷吸附劑對污水中氮磷化物的充分吸附。
本發明實施例是這樣實現的，一種生活污水脫氮脫磷深加工處理設備，包括：底板和支架，所述支架固定安裝在底板上且設置有多個，支架遠離底板的一端固定連接有處理箱，處理箱開設有通口及出料口，處理箱所開設出料口設置在處理箱兩側；進水斗，其固定安裝在處理箱上，用于將污水導入到處理箱內以對方便污水進行處理；分離機構，其安裝在處理箱內，用于將污水中的固態污染物分離開來，分離機構可將污水中的固態污染物推出處理箱以進行收集；隔板，與分離機構中部固定連接，隔板與處理箱內壁之間固定連接有用于去除污水中氮磷化物的吸附機構，吸附機構可往復擺動以加快氮磷化物的吸附效率；擋板，其兩端和處理箱內壁固定連接，隔板遠離分離機構的一端和擋板連接，擋板開設有用于污水通過的出水口；開閉機構，其安裝在處理箱上，開閉機構動力輸出端和出水口配合設置，用于間歇控制兩側出水口的開閉；出水斗，其安裝在處理箱下側，用于將處理后的污水導出。
優選地，所述分離機構包括：濾板，其兩端和處理箱內壁固定連接，隔板遠離擋板的一端和濾板固定連接，濾板用于將污水中的固態污染物分離，去除固態污染物的污水可通過濾板；推出組件，其安裝在濾板上，推出組件動力輸出端可在濾板上往復移動，用于將濾板上的固態污染物由出料口推出處理箱；收集箱，其安裝在處理箱外且與出料口連接，用于對推出組件所推出的固態污染物進行收集。
優選地，所述推出組件包括：支撐套，其固定安裝在濾板中部，所述支撐套內安裝有第一動力件，第一動力件輸出軸固定連接有不完全齒輪；滑柱，其兩端和支撐套內壁固定連接，滑柱上滑動套設有往復板，往復板一側固定連接有齒條，不完全齒輪和齒條間歇嚙合；復位簧，其兩端和支撐套內壁及往復板固定連接，用于推動往復板沿著滑柱滑動復位；往復桿，一端和往復板另一側固定連接，另一端設置在支撐套外且鉸接有推板，推板設置有兩個且遠離往復桿的一端鉸接有推出板，推出板與濾板滑動連接，用于將濾板上的固態污染物推出到收集箱內。
優選地，所述吸附機構包括：防護箱，其兩端分別和隔板及處理箱內壁固定連接，所述防護箱內安裝有驅動組件，驅動組件動力輸出端設置在防護箱外；轉架，與驅動組件動力輸出端固定連接，驅動組件用于帶動轉架往復擺動；下半球，與轉架固定連接，下半球配合設置有上半球，下半球和上半球開設有用于水流通過的通孔，下半球和上半球均開設有固定孔；固定組件，其設置在下半球和上半球外側，固定組件動力輸出端可進入到下半球和上半球所開設的固定孔內，用于對下半球和上半球進行固定；氮磷吸附劑，其設置在下半球和上半球內，下半球和上半球用于存儲氮磷吸附劑，氮磷吸附劑用于對污水中的氮磷化物進行吸附。
優選地，所述驅動組件包括：支桿，其兩端和防護箱內壁固定連接，所述支桿上轉動安裝有驅動凸輪；雙面齒條，其滑動套設在支桿上且與驅動凸輪滑動接觸，雙面齒條和防護箱內壁之間固定連接有用于推動雙面齒條在支桿上滑動的推簧；輸出齒輪，其轉動安裝在防護箱內且和雙面齒條嚙合，輸出齒輪設置有多個，轉架和輸出齒輪固定連接。
優選地，所述固定組件包括：支撐框，其設置在下半球和上半球外側，支撐框兩側內壁上轉動設置有螺紋筒，螺紋筒固定連接有設置在支撐框外的轉把；導柱，其兩端和支撐框內壁固定連接，導柱上套設有導塊，兩側導塊上固定連接有可進入到固定孔內的固定桿；螺紋桿，其與螺紋筒螺紋連接且和固定桿固定連接，用于推動固定桿進入到固定孔內。
優選地，所述開閉機構包括：支撐箱，其固定安裝在擋板上，所述支撐箱內固定安裝有第二動力件，第二動力件輸出軸固定連接有不完全錐齒輪；絲桿，其兩端和支撐箱內壁轉動連接，絲桿一側固定設置有從動錐齒輪，從動錐齒輪設置有兩個且與不完全錐齒輪間歇嚙合；移動桿，其滑動穿過支撐箱，移動桿上固定連接有和絲桿螺紋連接的螺紋塊；封板，與移動桿兩端固定連接，封板和擋板滑動連接，用于控制兩側出水口的開閉。
本發明提供的生活污水脫氮脫磷深加工處理設備不僅可以對污水進行處理，而且方便的將分離出的固態污染物導出，便于進行統一處理，同時通過設置吸附機構以及開閉機構能夠使污水和氮磷吸附劑充分接觸，使氮磷吸附劑能夠更加充分的對污水中的氮磷化物進行吸收，操作簡單，實用性強。
（發明人：蔡健明;胡兆然;潘明明;邵彬;賈少偉;王大俠;呂明賢;宋美玉;楊小強;張夕財）
