公布日：2023.10.27

申請日：2023.08.25

分類號：C02F7/00(2006.01)I

摘要

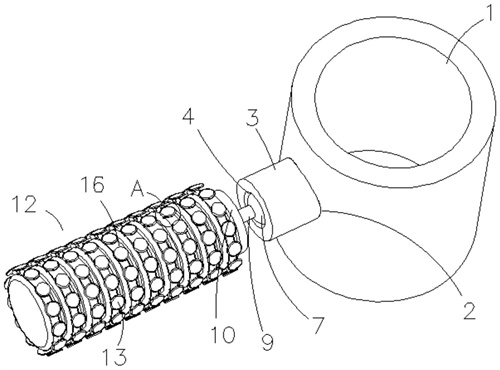

本發明公開了一種分散式餐飲污水一體化處理設備的微孔曝氣器，包括接頭、伸縮氣囊和多個微型曝氣盤，所述伸縮氣囊連接所述接頭，所述伸縮氣囊具有多個連續的節段，所述節段包括第一柔性部、硬質部、第二柔性部和過渡柔性部，所述硬質部設置為環形，所述第一柔性部、硬質部和所述第二柔性部共同形成圓餅形，所述過渡柔性部連接所述第一柔性部，所述多個微型曝氣盤設于所述硬質部上，且圓周均勻分布。與現有技術相比，本發明能夠實現優異的曝氣效果。

權利要求書

1.一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，包括接頭、伸縮氣囊和多個微型曝氣盤，所述伸縮氣囊連接所述接頭，所述伸縮氣囊具有多個連續的節段，所述節段包括第一柔性部、硬質部、第二柔性部和過渡柔性部，所述硬質部設置為環形，所述第一柔性部、硬質部和所述第二柔性部共同形成圓餅形，所述過渡柔性部連接所述第一柔性部，所述多個微型曝氣盤設于所述硬質部上，且圓周均勻分布。

2.根據權利要求1所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，所述第一柔性部、第二柔性部和過渡柔性部采用彈性橡膠材料制成，所述硬質部采用不銹鋼或硬質塑料制成。

3.根據權利要求1所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，所述第一柔性部的邊沿包覆于所述硬質部的一側邊沿，所述第二柔性部的邊沿包覆所述硬質部的另一側邊沿，所述第一柔性部的邊沿和所述硬質部的邊沿之間涂有密封膠，所述第二柔性部的邊沿和所述硬質部的邊沿之間也涂有密封膠。

4.根據權利要求3所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，還包括多個連接釘，所述連接釘連接所述第一柔性部的邊沿和所述硬質部的邊沿，以及所述第二柔性部的邊沿所述硬質部的邊沿。

5.根據權利要求4所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，所述連接釘的下端周壁上設有多個倒刺。

6.根據權利要求1所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，所述節段的數量設置為8-10個，每個節段的寬度設置為1-2cm，所述微型曝氣盤的直徑設置為1-2cm。

7.根據權利要求1所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，所述微型曝氣盤包括盤本體和連接管，所述連接管的外壁上設有螺紋，所述硬質部設有與所述連接管配合的螺孔，所述盤本體連接所述連接管。

8.根據權利要求1至7中任一項所述一種分散式餐飲污水一體化處理設備的微孔曝氣器，其特征在于，所述接頭包括連接管、柔性軟管和活動頭，所述連接管連接曝氣管的出氣孔，所述連接管的遠離曝氣管的出氣孔的一端設有球形容納腔，所述活動頭包括依次連接的球形部、連接部和盤形部，所述活動頭內部設有空腔，所述球形部設于所述球形容納腔中，所述球形容納腔的腔壁上設有第一磁鐵，所述球形部的表面設有與所述第一磁鐵相斥的第二磁鐵，所述柔性軟管一端連通曝氣管的出氣孔，另一端連通所述空腔，所述伸縮氣囊的端部固定于所述盤形部，所述伸縮氣囊連通所述空腔。

發明內容

本發明的目的是提供一種分散式餐飲污水一體化處理設備的微孔曝氣器，其能夠實現優異的曝氣效果。

本發明的上述技術目的是通過以下技術方案得以實現的：

一種分散式餐飲污水一體化處理設備的微孔曝氣器，包括接頭、伸縮氣囊和多個微型曝氣盤，所述伸縮氣囊連接所述接頭，所述伸縮氣囊具有多個連續的節段，所述節段包括第一柔性部、硬質部、第二柔性部和過渡柔性部，所述硬質部設置為環形，所述第一柔性部、硬質部和所述第二柔性部共同形成圓餅形，所述過渡柔性部連接所述第一柔性部，所述多個微型曝氣盤設于所述硬質部上，且圓周均勻分布。

在一個優選實施例中，所述第一柔性部、第二柔性部和過渡柔性部采用彈性橡膠材料制成，所述硬質部采用不銹鋼或硬質塑料制成。

在一個優選實施例中，所述第一柔性部的邊沿包覆于所述硬質部的一側邊沿，所述第二柔性部的邊沿包覆所述硬質部的另一側邊沿，所述第一柔性部的邊沿和所述硬質部的邊沿之間涂有密封膠，所述第二柔性部的邊沿和所述硬質部的邊沿之間也涂有密封膠。

在一個優選實施例中，還包括多個連接釘，所述連接釘連接所述第一柔性部的邊沿和所述硬質部的邊沿，以及所述第二柔性部的邊沿所述硬質部的邊沿。

在一個優選實施例中，所述連接釘的下端周壁上設有多個倒刺。

在一個優選實施例中，所述節段的數量設置為8-10個，每個節段的寬度設置為1-2cm，所述微型曝氣盤的直徑設置為1-2cm。

在一個優選實施例中，所述微型曝氣盤包括盤本體和連接管，所述連接管的外壁上設有螺紋，所述硬質部設有與所述連接管配合的螺孔，所述盤本體連接所述連接管。

在一個優選實施例中，所述接頭包括連接管、柔性軟管和活動頭，所述連接管連接曝氣管的出氣孔，所述連接管的遠離曝氣管的出氣孔的一端設有球形容納腔，所述活動頭包括依次連接的球形部、連接部和盤形部，所述活動頭內部設有空腔，所述球形部設于所述球形容納腔中，所述球形容納腔的腔壁上設有第一磁鐵，所述球形部的表面設有與所述第一磁鐵相斥的第二磁鐵，所述柔性軟管一端連通曝氣管的出氣孔，另一端連通所述空腔，所述伸縮氣囊的端部固定于所述盤形部，所述伸縮氣囊連通所述空腔。

與現有技術相比，本發明提供一種分散式餐飲污水一體化處理設備的微孔曝氣器，其在使用時連接曝氣管的出氣孔，并且使得曝氣管脈沖式通氣，氣流進入伸縮氣囊中后，由微型曝氣盤形成微型氣泡后噴出，同時，由于氣體的充入，使得伸縮氣囊膨脹伸長，在斷氣時，伸縮氣囊又收縮縮短，通過這樣的動作，一方面，通過伸縮氣囊的伸縮，對污水形成攪動，從而使得微型曝氣盤噴出的空氣能夠被更充分地溶解入水中，提高氣體利用效率，同時，由于微型曝氣盤設置于伸縮氣囊的側部，在伸縮氣囊動作的過程中，微型曝氣盤與水發生相對運動，利用水流對微型曝氣盤進行清潔，避免微型曝氣盤的孔眼堵塞，再有，由于微型曝氣盤設于伸縮氣囊的側部，所以在靜置是，污染物也不容易累積到盤面上，從而也能夠實現對微型曝氣盤的保護。

（發明人：洪銀海;翟亞麗;張玉紅;王雨露;陳小奇;伍茜茜）
