公布日：2023.12.19
申請日：2023.11.20
分類號：C02F1/66(2023.01)I;B08B9/087(2006.01)I;C02F103/34(2006.01)N
摘要
本發明屬于廢水處理技術領域，尤其涉及一種鈦白酸性廢水處理裝置，包括桶體，所述桶體的上表面設置有進液管，所述桶體的外表面設置有排料管與排液管，所述桶體的上表面固定安裝有安裝罩，所述桶體的內部設置有刮料組件與升降組件，所述桶體的上表面設置有出氣組件，本發明中，通過設置有刮料組件，能夠將固體雜質通過排料管從桶體內排出，一方面無需人工操作，進而降低廢液對人員造成的傷害，另一方面快速對反應物進行清理，可以提高鈦白酸性廢液的處理效率，同時還可以避免反應物堆積造成對后面鈦白酸性廢液處理不夠完整。
權利要求書

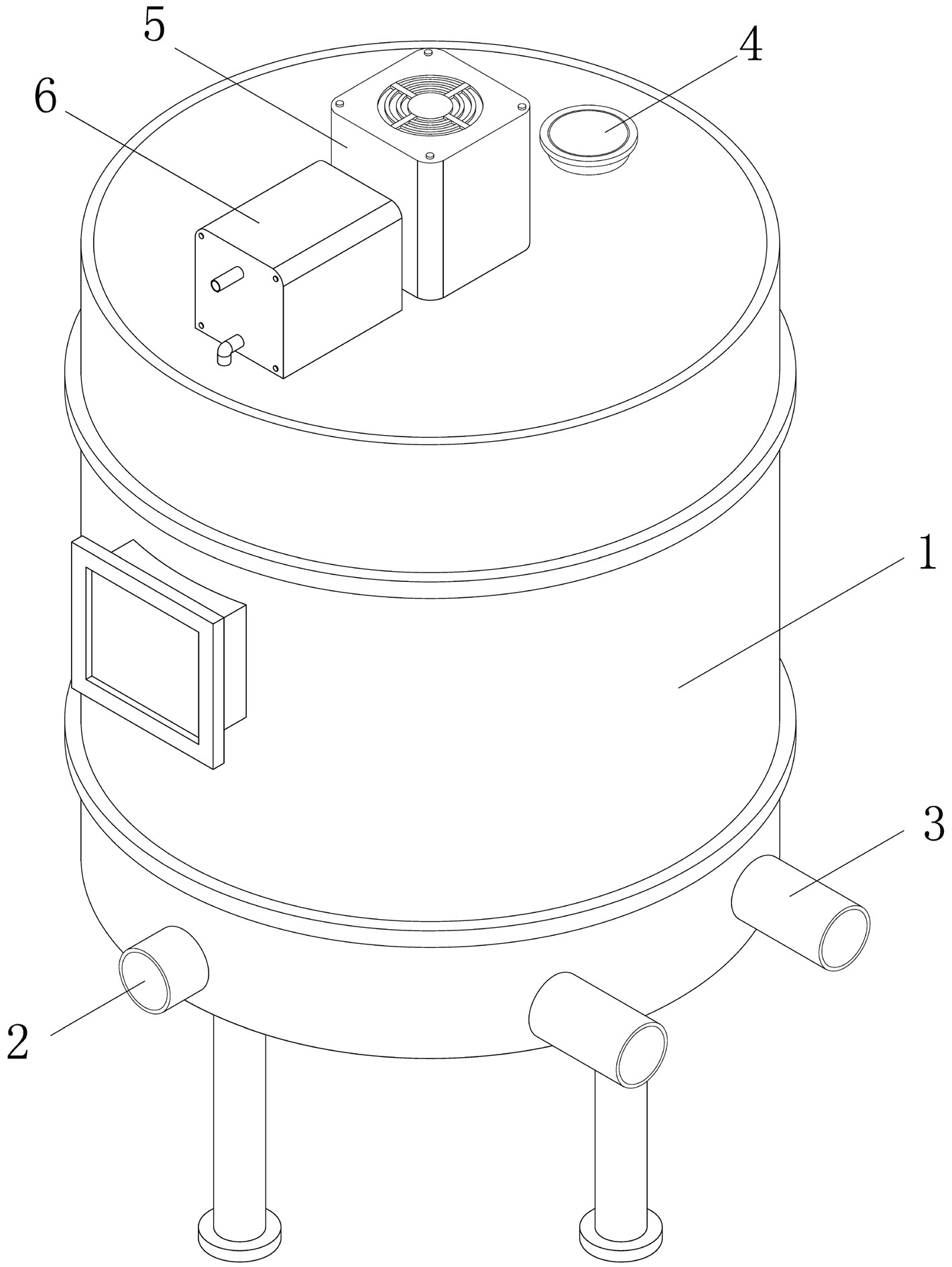

1.一種鈦白酸性廢水處理裝置，包括桶體（1），所述桶體（1）的上表面設置有進液管（4），所述桶體（1）的外表面設置有排料管（2）與排液管（3），所述桶體（1）的上表面固定安裝有安裝罩（5），其特征在于：所述桶體（1）的內部設置有刮料組件（7）與升降組件（8），所述桶體（1）的上表面設置有出氣組件（6）；所述刮料組件（7）包括防護盒（75），所述防護盒（75）的下表面與桶體（1）的底面內壁固定連接，所述防護盒（75）的殼腔內壁上轉動安裝有連接桿（76），所述連接桿（76）的兩端均延伸至防護盒（75）的外部并固定安裝有第一往復絲杠（74），所述第一往復絲杠（74）的一端與桶體（1）的內壁轉動連接，所述連接桿（76）的外表面固定安裝有從動錐齒輪（77）；所述第一往復絲杠（74）的外表面螺紋安裝有螺紋套（72），所述螺紋套（72）的下表面固定安裝有固定板（71），所述固定板（71）的內壁上設置有滑槽，滑槽的內壁上固定安裝有隔板，隔板的兩側壁上均固定安裝有連接彈簧（710），所述連接彈簧（710）的一端固定安裝有移動板（73），所述固定板（71）與移動板（73）的下表面均與桶體（1）的底面內壁貼合。
2.根據權利要求1所述的一種鈦白酸性廢水處理裝置，其特征在于，所述防護盒（75）的頂面內壁上轉動安裝有轉動柱（78），所述轉動柱（78）的一端延伸至防護盒（75）的內部并固定安裝有驅動錐齒輪（79），所述驅動錐齒輪（79）與從動錐齒輪（77）嚙合連接。
3.根據權利要求2所述的一種鈦白酸性廢水處理裝置，其特征在于，所述轉動柱（78）的另一端延伸至防護盒（75）的上表面外，轉動柱（78）的上表面固定安裝有棘齒輪（711），所述轉動柱（78）轉動安裝有活動桿（712），所述活動桿（712）的外表面固定安裝有轉動盤（713），所述轉動盤（713）的上表面固定安裝有立板（714），所述立板（714）的側壁上固定安裝有固定彈簧（715），所述轉動盤（713）的上表面通過轉軸轉動安裝有棘齒（716），所述棘齒（716）的側壁與固定彈簧（715）的一端固定連接，棘齒（716）與棘齒輪（711）的齒槽配合設置；所述安裝罩（5）的頂面內壁上固定安裝有驅動電機（9），所述驅動電機（9）的輸出端固定安裝有活動柱（10），所述活動柱（10）的一端延伸至桶體（1）的內部并與活動桿（712）的一端固定連接，所述活動柱（10）的外表面固定安裝有攪動桿（11）。
4.根據權利要求3所述的一種鈦白酸性廢水處理裝置，其特征在于，所述升降組件（8）包括第二往復絲杠（81），所述第二往復絲杠（81）的一端與桶體（1）的頂面內壁轉動連接，所述第二往復絲杠（81）的另一端與支撐板（82）轉動連接，所述支撐板（82）的側壁與桶體（1）的內側壁固定連接；所述第二往復絲杠（81）的外表面螺紋安裝有移動套（88），所述移動套（88）的外表面固定安裝有支撐桿（87），所述支撐桿（87）的一端固定安裝有刮料環（86），所述刮料環（86）的外表面與桶體（1）的內側壁滑動連接。
5.根據權利要求4所述的一種鈦白酸性廢水處理裝置，其特征在于，所述第二往復絲杠（81）的外表面固定安裝有第一齒鏈輪（83），所述第一齒鏈輪（83）的外表面嚙合安裝有齒鏈（84），所述轉動柱（78）的外表面固定連接有第二齒鏈輪（85），所述第一齒鏈輪（83）與第二齒鏈輪（85）通過齒鏈（84）傳動連接。
6.根據權利要求5所述的一種鈦白酸性廢水處理裝置，其特征在于，所述出氣組件（6）包括固定箱（61）與凸輪（69），所述固定箱（61）的下表面與桶體（1）的上表面固定連接，所述固定箱（61）的內側壁上固定安裝有伸縮氣囊（62），所述伸縮氣囊（62）的側壁上連通安裝有進氣管與出氣管（63），所述出氣管（63）與進氣管的內壁上均固定安裝有單向閥，所述出氣管（63）的一端延伸至桶體（1）的內部，所述出氣管（63）的外表面設置有出氣孔。
7.根據權利要求6所述的一種鈦白酸性廢水處理裝置，其特征在于，所述伸縮氣囊（62）的另一側壁上固定安裝有推板（64），所述推板（64）的側壁上固定安裝有伸縮彈簧（65），所述伸縮彈簧（65）的一端與固定箱（61）的內側壁固定連接，所述推板（64）的側壁上固定安裝有移動桿（66），所述移動桿（66）的一端固定安裝有安裝板（67），所述安裝板（67）的下表面通過轉軸轉動安裝有滑輪（68），所述凸輪（69）的內壁與活動柱（10）的外表面固定連接，所述滑輪（68）的外表面與凸輪（69）的外表面配合傳動。
發明內容
為了解決上述的問題，本發明提出一種鈦白酸性廢水處理裝置。
本發明采用了如下技術方案：一種鈦白酸性廢水處理裝置，包括桶體，所述桶體的上表面設置有進液管，所述桶體的外表面設置有排料管與排液管，所述桶體的上表面固定安裝有安裝罩，所述桶體的內部設置有刮料組件與升降組件，所述桶體的上表面設置有出氣組件；所述刮料組件包括防護盒，所述防護盒的下表面與桶體的底面內壁固定連接，所述防護盒的殼腔內壁上轉動安裝有連接桿，所述連接桿的兩端均延伸至防護盒的外部并固定安裝有第一往復絲杠，所述第一往復絲杠的一端與桶體的內壁轉動連接，所述連接桿的外表面固定安裝有從動錐齒輪；所述第一往復絲杠的外表面螺紋安裝有螺紋套，所述螺紋套的下表面固定安裝有固定板，所述固定板的內壁上設置有滑槽，滑槽的內壁上固定安裝有隔板，隔板的兩側壁上均固定安裝有連接彈簧，所述連接彈簧的一端固定安裝有移動板，所述固定板與移動板的下表面均與桶體的底面內壁貼合。
所述防護盒的頂面內壁上轉動安裝有轉動柱，所述轉動柱的一端延伸至防護盒的內部并固定安裝有驅動錐齒輪，所述驅動錐齒輪與從動錐齒輪嚙合連接。
所述轉動柱的另一端延伸至防護盒的上表面外，轉動柱的上表面固定安裝有棘齒輪，所述轉動柱轉動安裝有活動桿，所述活動桿的外表面固定安裝有轉動盤，所述轉動盤的上表面固定安裝有立板，所述立板的側壁上固定安裝有固定彈簧，所述轉動盤的上表面通過轉軸轉動安裝有棘齒，所述棘齒的側壁與固定彈簧的一端固定連接，棘齒與棘齒輪的齒槽配合設置；所述安裝罩的頂面內壁上固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有活動柱，所述活動柱的一端延伸至桶體的內部并與活動桿的一端固定連接，所述活動柱的外表面固定安裝有攪動桿。
所述升降組件包括第二往復絲杠，所述第二往復絲杠的一端與桶體的頂面內壁轉動連接，所述第二往復絲杠的另一端與支撐板轉動連接，所述支撐板的側壁與桶體的內側壁固定連接；所述第二往復絲杠的外表面螺紋安裝有移動套，所述移動套的外表面固定安裝有支撐桿，所述支撐桿的一端固定安裝有刮料環，所述刮料環的外表面與桶體的內側壁滑動連接。
所述第二往復絲杠的外表面固定安裝有第一齒鏈輪，所述第一齒鏈輪的外表面嚙合安裝有齒鏈，所述轉動柱的外表面固定連接有第二齒鏈輪，所述第一齒鏈輪與第二齒鏈輪通過齒鏈傳動連接。
所述出氣組件包括固定箱與凸輪，所述固定箱的下表面與桶體的上表面固定連接，所述固定箱的內側壁上固定安裝有伸縮氣囊，所述伸縮氣囊的側壁上連通安裝有進氣管與出氣管，所述出氣管與進氣管的內壁上均固定安裝有單向閥，所述出氣管的一端延伸至桶體的內部，所述出氣管的外表面設置有出氣孔。
所述伸縮氣囊的另一側壁上固定安裝有推板，所述推板的側壁上固定安裝有伸縮彈簧，所述伸縮彈簧的一端與固定箱的內側壁固定連接，所述推板的側壁上固定安裝有移動桿，所述移動桿的一端固定安裝有安裝板，所述安裝板的下表面通過轉軸轉動安裝有滑輪，所述凸輪的內壁與活動柱的外表面固定連接，所述滑輪的外表面與凸輪的外表面配合傳動。
綜上所述，由于采用了上述技術方案，本發明的有益效果是：1、本發明中，通過設置有刮料組件，能夠將固體雜質通過排料管從桶體內排出，一方面無需人工操作，進而降低廢液對人員造成的傷害，另一方面快速對反應物進行清理，可以提高鈦白酸性廢液的處理效率，同時還可以避免反應物堆積造成對后面鈦白酸性廢液處理不夠完整。
2、本發明中，通過設置有升降組件，能夠對桶體內壁上殘留物進行刮除，有效的降低了殘留物對處理裝置內壁造成的腐蝕，提高處理裝置的使用壽命，同時還可以降低殘留物對后面的處理造成的影響。
3、本發明中，通過設置有出氣組件，能夠在混合的同時往液體中注氣可以產生氣泡，利用氣泡爆炸產生的沖擊力可以提高鈦白酸性廢液與中和劑的混合效率，同時還可以提高混合的均勻性，從而提高廢液處理的質量。
（發明人：劉瑾;薛忠強;劉寧）
