公布日：2023.10.27
申請日：2023.07.12
分類號：C02F1/24(2023.01)I
摘要
本發明涉及污水處理技術領域，具體的說是一體化高效臭氧氣動力學污水處理裝置，包括箱體，所述箱體上安裝有輸送機構，所述箱體上安裝有控制機構，所述箱體上安裝有閉合機構，所述箱體上安裝有清理機構，所述箱體上安裝有驅動機構，所述箱體上安裝有下料機構；通過輸送機構方便對污水初步過濾，并且使臭氧和污水輸送混合去除雜物，通過控制機構利于污水和臭氧同時注入，通過閉合機構方便對箱體開合維護，通過控制機構實現閉合機構的開合控制，通過輸送機構使驅動機構能夠工作，使驅動機構帶動清理機構對漂浮物進行刮除清理，通過清理機構利于帶動下料機構工作，實現更好雜物排出，并使多余水分導出清理。
權利要求書

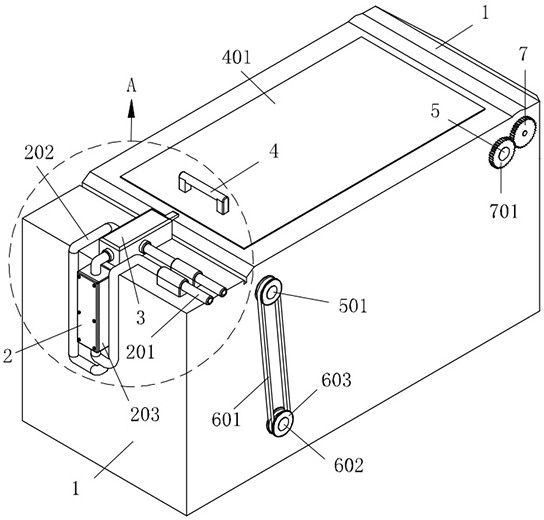

1.一體化高效臭氧氣動力學污水處理裝置，其特征在于，包括箱體（1），所述箱體（1）上安裝有輸送機構（2），所述箱體（1）上安裝有控制機構（3），所述箱體（1）上安裝有閉合機構（4），所述箱體（1）上安裝有清理機構（5），所述箱體（1）上安裝有驅動機構（6），所述箱體（1）上安裝有下料機構（7）；所述輸送機構（2）包括混合槽（207），所述箱體（1）內部一端設有混合槽（207），所述箱體（1）內部另一端設有儲水槽（209），所述混合槽（207）與儲水槽（209）底部之間連接有連接管（208），所述混合槽（207）內部一側安裝有出氣板（206），所述箱體（1）上安裝有進水管（201），所述箱體（1）上安裝有進氣管（202），所述進氣管（202）一端延伸至箱體（1）內部與出氣板（206）連接，所述箱體（1）一側固定連接有固定盒（203），所述固定盒（203）內部卡合連接有過濾網（211），所述過濾網（211）為圓筒狀結構，所述固定盒（203）上通過螺栓可拆卸連接有密封蓋（204），所述固定盒（203）頂部連接有導管（205），所述進水管（201）一端與固定盒（203）底部連接，所述箱體（1）另一側底部安裝有排水管（210）。
2.根據權利要求1所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述控制機構（3）包括固定殼（301），所述箱體（1）一端頂部安裝有固定殼（301），所述固定殼（301）底部安裝有導水管（306），所述導水管（306）頂部延伸固定殼（301）底部內側，所述導水管（306）底部延伸至混合槽（207）頂部內側，所述導管（205）一端與固定殼（301）一端連接，所述進氣管（202）一端與固定殼（301）一側連接，所述固定殼（301）另一側安裝有導氣管（302），所述固定殼（301）內部安裝有活塞（304），所述活塞（304）通過壓縮彈簧（305）與固定殼（301）內部滑動連接，所述活塞（304）一端內部設有通槽（303）。
3.根據權利要求2所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述閉合機構（4）包括蓋板（401），所述箱體（1）頂部卡合有蓋板（401），所述蓋板（401）一端與箱體（1）頂部轉動連接，所述蓋板（401）底部延伸至箱體（1）頂部內側，所述蓋板（401）另一端頂部安裝有把手（402）。
4.根據權利要求3所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述固定殼（301）一端滑動連接有鎖銷（403），所述鎖銷（403）一端貫穿于壓縮彈簧（305）與活塞（304）連接，所述鎖銷（403）另一端為弧形結構，所述鎖銷（403）另一端位于蓋板（401）另一端。
5.根據權利要求1所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述清理機構（5）包括滾軸（501），所述儲水槽（209）內部設有兩個滾軸（501），兩個所述滾軸（501）兩端分別與箱體（1）側壁轉動連接，兩個所述滾軸（501）通過傳動帶（502）連接，所述傳動帶（502）上垂直連接有多個等距分布的刮板（504），所述儲水槽（209）內部頂側安裝有多個等距分布的導板（503），所述導板（503）具有一定偏移角度。
6.根據權利要求5所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述驅動機構（6）包括轉軸（602），所述儲水槽（209）一端底部內側設有轉軸（602），所述轉軸（602）兩端與箱體（1）側壁轉動連接，所述轉軸（602）上固定安裝有扇葉（604），所述扇葉（604）頂部一側位于連接管（208）一端，所述轉軸（602）和其中一個滾軸（501）一端延伸至箱體（1）外側，所述轉軸（602）和滾軸（501）一端分別安裝有傳動盤（603），兩個所述傳動盤（603）通過皮帶（601）連接。
7.根據權利要求6所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述下料機構（7）包括下料斗（702），所述箱體（1）另一端安裝有下料斗（702），所述下料斗（702）一端位于刮板（504）一側，所述箱體（1）另一端內部轉動連接有連接軸（706），所述連接軸（706）上固定連接有轉板（705），所述轉板（705）一端位于刮板（504）頂側，所述連接軸（706）與另一個滾軸（501）一端分別延伸至箱體（1）外側，所述連接軸（706）和滾軸（501）一端分別安裝有齒輪（701），兩個所述齒輪（701）相互嚙合。
8.根據權利要求7所述的一體化高效臭氧氣動力學污水處理裝置，其特征在于：所述下料斗（702）底部安裝有篩網（703），所述下料斗（702）底部內側設有連接槽（708），所述箱體（1）另一端側壁安裝有連接塊（704），所述連接塊（704）內部設有導流槽（707），所述導流槽（707）頂部與連接槽（708）連接，所述導流槽（707）底部延伸至連接塊（704）外側。
發明內容
針對現有技術中的問題，本發明提供了一體化高效臭氧氣動力學污水處理裝置。
本發明解決其技術問題所采用的技術方案是：一體化高效臭氧氣動力學污水處理裝置，包括箱體，所述箱體上安裝有輸送機構，所述箱體上安裝有控制機構，所述箱體上安裝有閉合機構，所述箱體上安裝有清理機構，所述箱體上安裝有驅動機構，所述箱體上安裝有下料機構。
具體的，所述輸送機構包括混合槽，所述箱體內部一端設有混合槽，所述箱體內部另一端設有儲水槽，所述混合槽與儲水槽底部之間連接有連接管，所述混合槽內部一側安裝有出氣板，所述箱體上安裝有進水管，所述箱體上安裝有進氣管，所述進氣管一端延伸至箱體內部與出氣板連接，所述箱體一側固定連接有固定盒，所述固定盒內部卡合連接有過濾網，所述過濾網為圓筒狀結構，所述固定盒上通過螺栓可拆卸連接有密封蓋，所述固定盒頂部連接有導管，所述進水管一端與固定盒底部連接，所述箱體另一側底部安裝有排水管。
具體的，所述控制機構包括固定殼，所述箱體一端頂部安裝有固定殼，所述固定殼底部安裝有導水管，所述導水管頂部延伸固定殼底部內側，所述導水管底部延伸至混合槽頂部內側，所述導管一端與固定殼一端連接，所述進氣管一端與固定殼一側連接，所述固定殼另一側安裝有導氣管，所述固定殼內部安裝有活塞，所述活塞通過壓縮彈簧與固定殼內部滑動連接，所述活塞一端內部設有通槽。
具體的，所述閉合機構包括蓋板，所述箱體頂部卡合有蓋板，所述蓋板一端與箱體頂部轉動連接，所述蓋板底部延伸至箱體頂部內側，所述蓋板另一端頂部安裝有把手，所述固定殼一端滑動連接有鎖銷，所述鎖銷一端貫穿于壓縮彈簧與活塞連接，所述鎖銷另一端為弧形結構，所述鎖銷另一端位于蓋板另一端。
具體的，所述清理機構包括滾軸，所述儲水槽內部設有兩個滾軸，兩個所述滾軸兩端分別與箱體側壁轉動連接，兩個所述滾軸通過傳動帶連接，所述傳動帶上垂直連接有多個等距分布的刮板，所述儲水槽內部頂側安裝有多個等距分布的導板，所述導板具有一定偏移角度。
具體的，所述驅動機構包括轉軸，所述儲水槽一端底部內側設有轉軸，所述轉軸兩端與箱體側壁轉動連接，所述轉軸上固定安裝有扇葉，所述扇葉頂部一側位于連接管一端，所述轉軸和其中一個滾軸一端延伸至箱體外側，所述轉軸和滾軸一端分別安裝有傳動盤，兩個所述傳動盤通過皮帶連接。
具體的，所述下料機構包括下料斗，所述箱體另一端安裝有下料斗，所述下料斗一端位于刮板一側，所述箱體另一端內部轉動連接有連接軸，所述連接軸上固定連接有轉板，所述轉板一端位于刮板頂側，所述連接軸與另一個滾軸一端分別延伸至箱體外側，所述連接軸和滾軸一端分別安裝有齒輪，兩個所述齒輪相互嚙合。
具體的，所述下料斗底部安裝有篩網，所述下料斗底部內側設有連接槽，所述箱體另一端側壁安裝有連接塊，所述連接塊內部設有導流槽，所述導流槽頂部與連接槽連接，所述導流槽底部延伸至連接塊外側。
本發明的有益效果是：（1）本發明所述的一體化高效臭氧氣動力學污水處理裝置，通過輸送機構有利于對臭氧和污水輸送，并且能夠?qū)M入的污染進行初步過濾，防止管道堵塞，同時通過臭氧與污水充分混合，實現對污水中的顆粒物去除，即：通過進水管的作用下有利于與外部污水連接進入，污水進入固定盒內部后，通過過濾網的作用下對大的雜物進行過濾，從而防止管道堵塞，初步過濾后的污水進入混合槽內部存放，通過進氣管的作用下有利于使臭氧注入出氣板內部，通過出氣板的作用下有利于臭氧能夠均勻的與污水混合，臭氧氧化高分子有機物的同時也產生氧氣，以微小氣泡釋放于水中，混合臭氧的污水通過連接管導入儲水槽內部，這些微小且密集的氣泡粘附在污水的絮體上，形成比重小于水的氣浮體，氣浮體上升至水面形成浮渣，漂浮在儲水槽頂部存放，儲水槽底部處理后的污水通過排水管進行排出方便下一步處理。
（2）本發明所述的一體化高效臭氧氣動力學污水處理裝置，通過控制機構的作用下有利于污水進入時能夠控制臭氧的注入，操作更加方便，并且通過閉合機構方便對箱體開合維護，并且通過控制機構實現閉合機構的開合控制，即：通過固定殼的作用下有利于對活塞安裝，通過壓縮彈簧的作用下使活塞對導管堵塞，同時活塞兩側對導氣管和進氣管堵塞，使氣體無法進入，通過進水管內部污水進入導管內部后，污水對活塞抵觸，活塞擺脫壓縮彈簧的作用下滑動，活塞滑動一定位置后，污水通過導水管進入混合槽內部，并且導氣管內部的臭氧通過通槽進入進氣管內部，從而實現污水進入時臭氧也導入箱體內部混合，無污水進入時，活塞在壓縮彈簧的作用下復位，活塞對導氣管堵塞，使氣體無法進入，通過蓋板的作用下有利于對箱體頂部閉合，通過把手的作用下方便對蓋板控制轉動，實現對蓋板的開合，有利于對箱體內部清理維護，通過污水進入時活塞帶動鎖銷滑動，鎖銷滑入蓋板頂部抵觸，使蓋板無法打開，有利于在工作時起到了防護的作用，無污水進入時，活塞復位，方便鎖銷與蓋板分離，方便蓋板自由開合，從而方便對箱體內部清理維護。
（3）本發明所述的一體化高效臭氧氣動力學污水處理裝置，通過輸送機構使驅動機構能夠工作，有利于使驅動機構帶動清理機構工作，實現對箱體內部頂側的漂浮物進行刮除清理，即：通過多個導板的作用下有利于污水中的漂浮物能夠很好的導出至傳動帶底部，通過滾軸的轉動，使傳動帶帶動多個刮板轉動，有利于刮板對漂浮物進行刮除帶走，從而方便對污水進行處理工作，通過混合氣體的污水通過連接管進入儲水槽內部時，污水對扇葉進行沖擊，使扇葉帶動轉軸轉動，轉軸通過傳動盤和皮帶帶動滾軸轉動，實現滾軸驅動刮板對漂浮物清理工作。
（4）本發明所述的一體化高效臭氧氣動力學污水處理裝置，通過清理機構的工作，有利于帶動下料機構工作，實現下料機構對清理機構攜帶的雜物進行下料排出，并且使過濾的水分導出清理，即：通過下料斗的安裝，有利于刮板清理的漂浮物能夠通過下料斗排出，同時通過滾軸的轉動，有利于通過兩個齒輪使轉板反向轉動，實現轉板和傳動帶同步轉動，有利于轉板能夠?qū)η謇淼钠∥锖芎玫耐苿酉铝希闺s物能夠順暢的導出，同時轉板能夠?qū)伟屙攤?cè)進行刮動，實現對沾附的雜物更好的清理，通過篩網的作用下，有利于使下料斗下料時的水分進行過濾，使水分進入連接槽內部存放，水分通過導流槽的作用下使污水排出。
（發明人：吳昊;吳翀宇;黃佩英）
