公布日：2023.01.31

申請日：2022.10.20

分類號：B01D21/00(2006.01)I;B01D21/24(2006.01)I

摘要

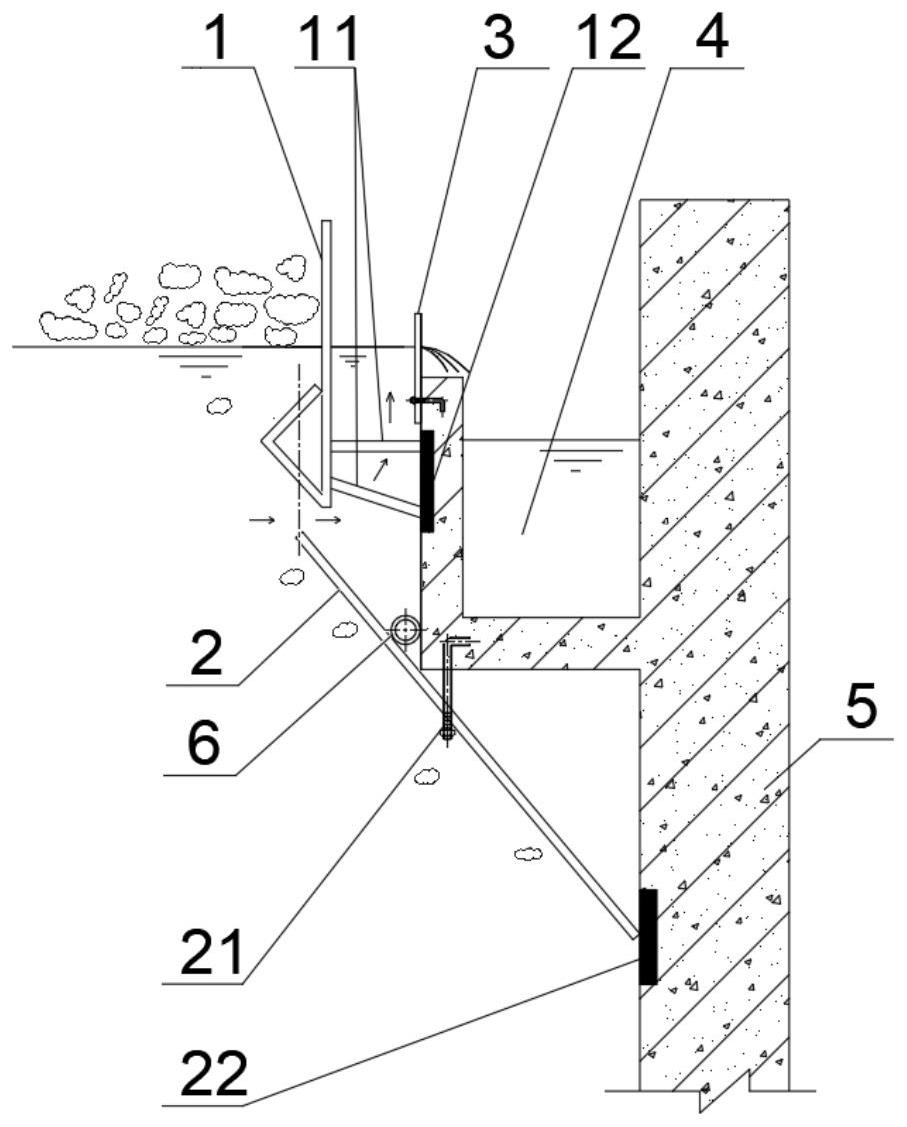

一種基于三相分離導流的浮渣擋板裝置，能夠將上升含氣污泥、下沉污泥和出水分離導流，有利于避免浮渣進入集水槽和提高沉淀池截留活性污泥效果，其特征在于，包括沿沉淀池池壁內側上部向池內延伸出的集水槽，所述集水槽的左側壁與槽底的相交角上設置有二維斜擋板，所述二維斜擋板的下端連接所述沉淀池池壁內側，所述二維斜擋板的上部和所述集水槽的左側壁之間形成V形槽，所述V形槽的上方設置有三維立擋板，所述三維立擋板包括豎直鋼板，所述豎直鋼板的左面底部是整塊鋼板折成的三角形凸起，使得所述三維立擋板豎截面呈豎起來的標高符號狀，所述集水槽的左側壁設置有三角溢流堰，所述豎直鋼板與所述三角溢流堰之間形成出水通道。

權利要求書

1.一種基于三相分離導流的浮渣擋板裝置，其特征在于，包括沿沉淀池池壁內側上部向池內延伸出的集水槽，所述集水槽的左側壁與槽底的相交角上設置有二維斜擋板，所述二維斜擋板的下端連接所述沉淀池池壁內側，所述二維斜擋板的上部和所述集水槽的左側壁之間形成V形槽，所述V形槽的上方設置有三維立擋板，所述三維立擋板包括豎直鋼板，所述豎直鋼板的左面底部是整塊鋼板折成的三角形凸起，使得所述三維立擋板豎截面呈豎起來的標高符號狀，所述集水槽的左側壁設置有三角溢流堰，所述豎直鋼板與所述三角溢流堰之間形成出水通道。

2.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述V形槽內的尖底上設置有沉水曝氣管。

3.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述三角形凸起的上斜邊與下斜邊的相交角尖比所述二維斜擋板的上部頂端更加遠離所述集水槽的左側壁。

4.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述集水槽的左側壁中上部設置有出水槽埋鐵，所述三維立擋板通過出水槽橫撐與所述出水槽埋鐵相連接。

5.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述集水槽的槽底上設置有連接所述二維斜擋板的出水槽預埋螺栓，所述集水槽槽底下方的沉淀池池壁內側上設置有與所述二維斜擋板的下部底端相連接的池壁埋鐵。

6.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述三角形凸起的下斜邊與所述二維斜擋板的上部頂端之間的空隙為所述出水通道的入口。

7.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述二維斜擋板的下表面為沉淀池池底含氣污泥的斜向浮升面以使含氣污泥升至沉淀池水面形成浮渣，所述三維立擋板的豎直鋼板左面為浮渣阻擋面。

8.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述三角形凸起的下斜邊為沉淀池池底含氣污泥的斜向浮升邊以使含氣污泥升至沉淀池水面形成浮渣，所述三維立擋板的豎直鋼板左面為浮渣阻擋面，所述三角形凸起的上斜邊為浮渣中下沉污泥下滑導向邊以使下沉污泥斜向下滑到遠離出水區域。

9.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，所述三維立擋板的下端距離水面0.3～0.8m，所述三維立擋板的上端高出水面0.1～0.3m，所述三維立擋板的豎直鋼板右面距離集水槽左側壁0.2～0.5m。

10.根據權利要求1所述的基于三相分離導流的浮渣擋板裝置，其特征在于，沉淀池池底沉積的污泥由于停留時間長會發生厭氧反應或反硝化反應，釋放沼氣或氮氣，這些氣體會裹挾沉積的污泥上浮到水面形成浮渣，從集水槽下方浮起的含氣污泥會沿著二維斜擋板的下表面斜向上滑至三維立擋板的三角形下斜面中心，再沿著三維立擋板的三角形下斜面斜向上滑至沉淀池水面形成浮渣，這部分浮渣由于三維立擋板豎向部分的阻擋滯留于沉淀池表面，再通過刮渣裝置去除，這部分浮渣中的污泥一旦出現下沉，會沿著三維立擋板三角形上斜面斜向下滑到遠離出水區域，再沉入遠離集水槽的沉淀池池底，不會隨著水流進入集水槽。

發明內容

針對現有技術中存在的缺陷或不足，本發明提供一種基于三相分離導流的浮渣擋板裝置，通過三維立擋板和二維斜擋板的組合，能夠將上升含氣污泥、下沉污泥和出水分離導流，并擋住沉淀池表面浮渣以便刮渣裝置刮除浮渣，有利于避免浮渣進入集水槽和提高沉淀池截留活性污泥效果。

本發明的技術解決方案如下：

一種基于三相分離導流的浮渣擋板裝置，其特征在于，包括沿沉淀池池壁內側上部向池內延伸出的集水槽，所述集水槽的左側壁與槽底的相交角上設置有二維斜擋板，所述二維斜擋板的下端連接所述沉淀池池壁內側，所述二維斜擋板的上部和所述集水槽的左側壁之間形成V形槽，所述V形槽的上方設置有三維立擋板，所述三維立擋板包括豎直鋼板，所述豎直鋼板的左面底部是整塊鋼板折成的三角形凸起，使得所述三維立擋板豎截面呈豎起來的標高符號狀，所述集水槽的左側壁設置有三角溢流堰，所述豎直鋼板與所述三角溢流堰之間形成出水通道。

所述V形槽內的尖底上設置有沉水曝氣管。

所述三角形凸起的上斜邊與下斜邊的相交角尖比所述二維斜擋板的上部頂端更加遠離所述集水槽的左側壁。

所述集水槽的左側壁中上部設置有出水槽埋鐵，所述三維立擋板通過出水槽橫撐與所述出水槽埋鐵相連接。

所述集水槽的槽底上設置有連接所述二維斜擋板的出水槽預埋螺栓，所述集水槽槽底下方的沉淀池池壁內側上設置有與所述二維斜擋板的下部底端相連接的池壁埋鐵。

所述三角形凸起的下斜邊與所述二維斜擋板的上部頂端之間的空隙為所述出水通道的入口。

所述二維斜擋板的下表面為沉淀池池底含氣污泥的斜向浮升面以使含氣污泥升至沉淀池水面形成浮渣，所述三維立擋板的豎直鋼板左面為浮渣阻擋面。

所述三角形凸起的下斜邊為沉淀池池底含氣污泥的斜向浮升邊以使含氣污泥升至沉淀池水面形成浮渣，所述三維立擋板的豎直鋼板左面為浮渣阻擋面，所述三角形凸起的上斜邊為浮渣中下沉污泥下滑導向邊以使下沉污泥斜向下滑到遠離出水區域。

所述三維立擋板的下端距離水面0.3～0.8m，所述三維立擋板的上端高出水面0.1～0.3m，所述三維立擋板的豎直鋼板右面距離集水槽左側壁0.2～0.5m。

沉淀池池底沉積的污泥由于停留時間長會發生厭氧反應或反硝化反應，釋放沼氣或氮氣，這些氣體會裹挾沉積的污泥上浮到水面形成浮渣，從集水槽下方浮起的含氣污泥會沿著二維斜擋板的下表面斜向上滑至三維立擋板的三角形下斜面中心，再沿著三維立擋板的三角形下斜面斜向上滑至沉淀池水面形成浮渣，這部分浮渣由于三維立擋板豎向部分的阻擋滯留于沉淀池表面，再通過刮渣裝置去除，這部分浮渣中的污泥一旦出現下沉，會沿著三維立擋板三角形上斜面斜向下滑到遠離出水區域，再沉入遠離集水槽的沉淀池池底，不會隨著水流進入集水槽。

本發明的技術效果如下：本發明一種基于三相分離導流的浮渣擋板裝置，通過三維立擋板、橫撐、出水槽埋鐵、二維斜擋板、槽壁預埋螺栓、池壁埋鐵、沉水曝氣管的組合，能夠使得水流不會攜帶浮渣進入三維立擋板和三角堰區域，不會進入集水槽，從而減少了污泥流失，確保出水水質懸浮物達標，可用于矩形沉淀池、大型幅流式沉淀池等構筑物中阻擋浮渣溢入集水槽。

（發明人：趙步超;單明軍;宋煥明;劉雪冬;趙士學）
