公布日：2023.12.29
申請日：2023.09.16
分類號：C02F1/12(2023.01)I;C02F1/04(2023.01)I;C02F1/16(2023.01)I;F23J15/00(2006.01)I;F23J15/02(2006.01)I;C02F103/18(2006.01)N
摘要
本發明公開了一種脫硫廢水處理系統及其處理方法，本發明屬于廢水處理技術領域，一種脫硫廢水處理系統包括鍋爐系統，與所述除塵系統連接的脫硫系統，與所述脫硫系統連接的脫水系統，與所述廢水緩沖罐連接的蒸汽器，與所述脫硫系統連接的煙囪；蒸發器與所述空預器和除塵系統連接；設置在所述鍋爐系統與所述空預器之間的高溫管道通過將脫硫系統設計成旋轉噴霧蒸發塔，提高脫硫廢水處理量，旋轉的霧化器，旋轉霧化器是通過高速旋轉的多孔霧化盤對脫硫廢水進行霧化，霧化效果較好，因此蒸發效果更好，且霧化盤的孔徑較大不易堵塞，可以不對脫硫廢水進行預處理，干燥塔頂布置有煙氣分布器，使熱煙氣旋轉均勻流下，有效解決了煙道蒸發的積灰結垢等問題。
權利要求書

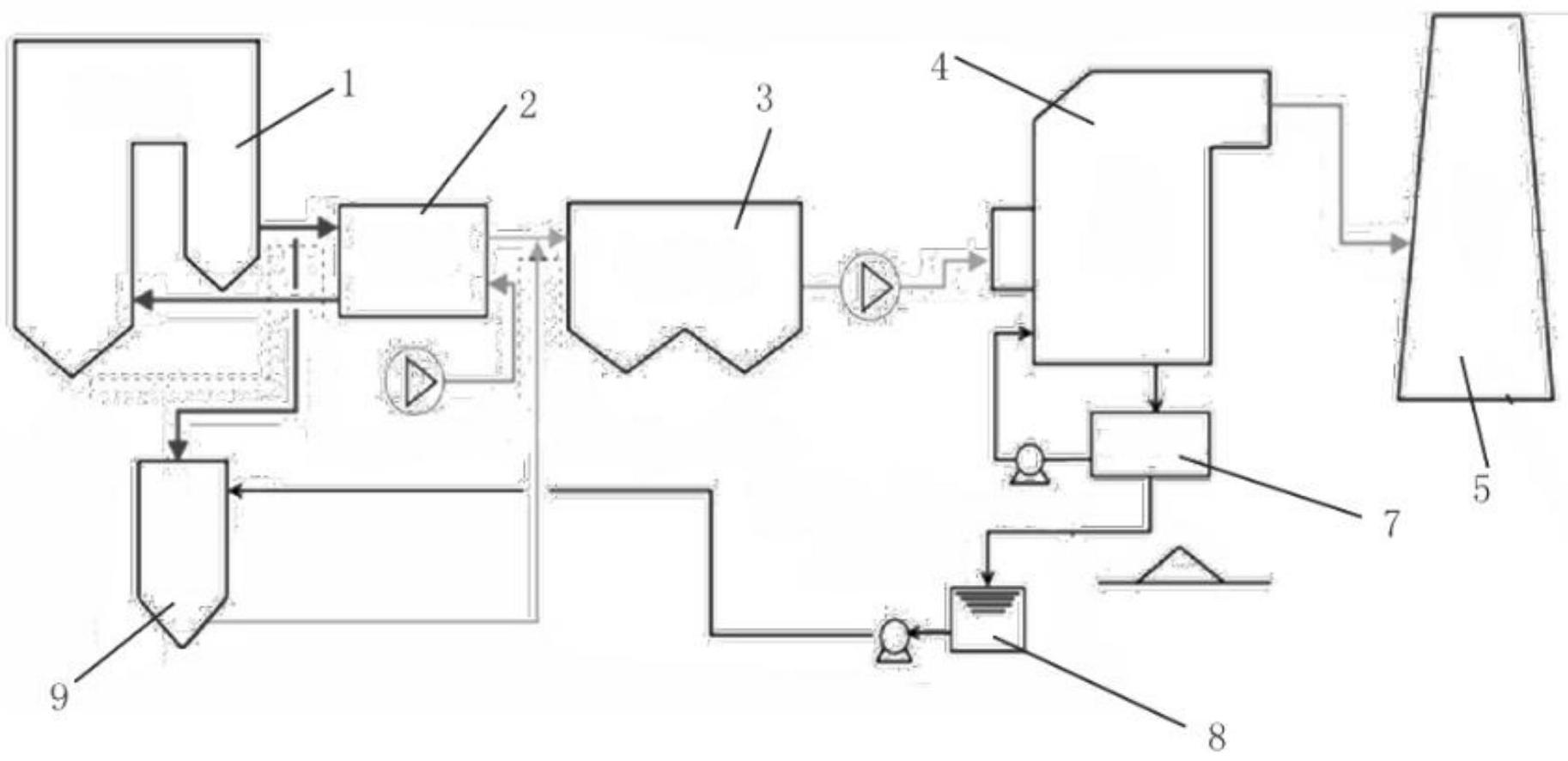

1.一種脫硫廢水處理系統，其特征在于；包括鍋爐系統，與所述鍋爐系統連接的空預器，與所述空預器連接的除塵系統，與所述除塵系統連接的脫硫系統，與所述脫硫系統連接的脫水系統，與所述脫水系統連接的廢水緩沖罐，與所述廢水緩沖罐連接的蒸汽器，與所述脫硫系統連接的煙囪；所述蒸發器與所述空預器和除塵系統連接；設置在所述鍋爐系統與所述空預器之間的高溫管道。2.根據權利要求1所述的脫硫廢水處理系統，其特征在于，所述脫硫系統包括干燥塔，與所述干燥塔連接的煙氣分布器；所述干燥塔包括塔體，設置在所述塔體底部的出口。3.根據權利要求2所述的脫硫廢水處理系統，其特征在于，所述煙氣分布器包括蝸殼通道，與所述蝸殼通道連接的外導流板，設置在所述外導流板外側的外流道，設在外導流板內部的內導流板，與所述內導流板連接的內流道，與所述內導流板的霧化盤。4.根據權利要求3所述的脫硫廢水處理系統，其特征在于，所述煙氣分布器為錐形；所述煙氣分布器的內錐角為15度-30度；所述外導流板和內導流板為矩形；所述外導流板和內導流板偏轉角為0°。5.根據權利要求3所述的脫硫廢水處理系統，其特征在于，所述內流道和外流道的長度比為3:2。6.根據權利要求2所述的脫硫廢水處理系統，其特征在于，所述干燥塔的煙氣入口模型為：
式中：mp為液滴質量，kg；Cp，d為液滴比熱，J/(kg.k)；Td為液滴溫度，K；h為換熱系數，J/kg；AP為液滴表面積，m2；Tb為煙氣溫度，K；ΔH為液滴的氣化潛熱W/(m2.K)。
7.根據權利要求6所述的脫硫廢水處理系統，其特征在于，傳熱系數的模型為：h＝
式中：Kf為導熱系數是溫度的函數；
8.一種脫硫廢水處理系統的處理方法，其特征在于，包括如下步驟：步驟1、高溫廢氣經過鍋爐系統，進入到空預器；步驟2、空預器的內的液體進入到除塵系統，進行除塵作業步驟3、除塵作業后的液體進入到脫硫系統，進過脫硫系統的廢水進入到脫水系統另一部分的廢氣進入到煙囪直接排出；步驟3、脫水系統內的廢水經過處理后進入到廢水緩沖罐內；步驟4、廢水緩沖罐內的水，進入到蒸汽器，之后重復步驟2到步驟4。
發明內容
發明目的：提供一種脫硫廢水處理系統及其處理方法，解決了現有技術存在的上述問題。
技術方案：一種脫硫廢水處理系統及其處理方法，包括鍋爐系統，與所述鍋爐系統連接的空預器，與所述空預器連接的除塵系統，與所述除塵系統連接的脫硫系統，與所述脫硫系統連接的脫水系統，與所述脫水系統連接的廢水緩沖罐，與所述廢水緩沖罐連接的蒸汽器，與所述脫硫系統連接的煙囪；
所述蒸發器與所述空預器和除塵系統連接；
設置在所述鍋爐系統與所述空預器之間的高溫管道。
在進一步實例中，所述脫硫系統包括干燥塔，與所述干燥塔連接的煙氣分布器；
所述干燥塔包括塔體，設置在所述塔體底部的出口。
在進一步實施例中，所述煙氣分布器包括蝸殼通道，與所述蝸殼通道連接的外導流板，設置在所述外導流板外側的外流道，設在外導流板內部的內導流板，與所述內導流板連接的內流道，與所述內導流板的霧化盤。
在進一步實施例中，述煙氣分布器為錐形；
所述煙氣分布器的內錐角為15度-30度；
所述外導流板和內導流板為矩形；
所述外導流板和內導流板偏轉角為0°。
在進一步實施例中，所述內流道和外流道的長度比為3∶2。
在進一步實施例中，所述干燥塔的煙氣入口模型為：
式中：mp為液滴質量，kg；
Cp，d為液滴比熱，J/(kg.k)；
Td為液滴溫度，K；
h為換熱系數，J/kg；
AP為液滴表面積，m2；
Tb為煙氣溫度，K；
ΔH為液滴的氣化潛熱W/(m2.K)。
在進一步實施例中，傳熱系數的模型為：
式中：Kf為導熱系數是溫度的函數；
在進一步實施例中，一種脫硫廢水處理系統的處理方法，包括如下步驟：
步驟1、高溫廢氣經過鍋爐系統，進入到空預器；
步驟2、空預器的內的液體進入到除塵系統，進行除塵作業
步驟3、除塵作業后的液體進入到脫硫系統，進過脫硫系統的廢水進入到脫水系統另一部分的廢氣進入到煙囪直接排出；
步驟3、脫水系統內的廢水經過處理后進入到廢水緩沖罐內；
步驟4、廢水緩沖罐內的水，進入到蒸汽器，之后重復步驟2到步驟4。
有益效果：一種脫硫廢水處理系統及其處理方法，通過將脫硫系統設計成旋轉噴霧蒸發塔，提高脫硫廢水處理量，旋轉的霧化器，旋轉霧化器是通過高速旋轉的多孔霧化盤對脫硫廢水進行霧化，霧化效果較好，因此蒸發效果更好，且霧化盤的孔徑較大不易堵塞，可以不對脫硫廢水進行預處理，干燥塔頂布置有煙氣分布器，使熱煙氣旋轉均勻流下，有效解決了煙道蒸發的積灰結垢等問題。除此之外，旋轉噴霧蒸發技術仍然具備旁路煙道蒸發技術的優點，工藝流程簡單，投資運行費用小，并且不會對主系統產生形響。
（發明人：呂翰旭;李紅剛;吳亞男;呂凱航;王大貴）
