公布日：2023.04.04
申請日：2023.01.17
分類號：C02F9/00(2023.01)I;C02F11/13(2019.01)I;C02F1/00(2023.01)N;C02F1/52(2023.01)N;C02F1/38(2023.01)N;C02F1/40(2023.01)N
摘要
本發明公開了一種餐廚垃圾廢水預處理設備及其工藝，具體涉及廢水預處理技術領域，包括支撐框架，所述支撐框架兩端的頂部分別固定安裝有第一固定座和第二固定座，所述第一固定座與第二固定座之間設置有預處理設備本體，所述預處理設備本體包括內過濾罐和外滾筒，所述內過濾罐的兩端分別固定安裝有第一主動軸和第二主動軸，所述支撐框架的底部設置有傳輸裝置。本發明通過預處理大幅度降低廢水中的COD和BOD，配合添加含降解酶的絮凝劑，通過初步降解和絮凝，使得廢水經過內過濾罐中的多層過濾網、內過濾罐旋轉離心力和外滾筒底部的排水口抽水泵的抽力加快處理后的水分離，因此固體絮凝物將在內過濾罐富集，便于清理。
權利要求書

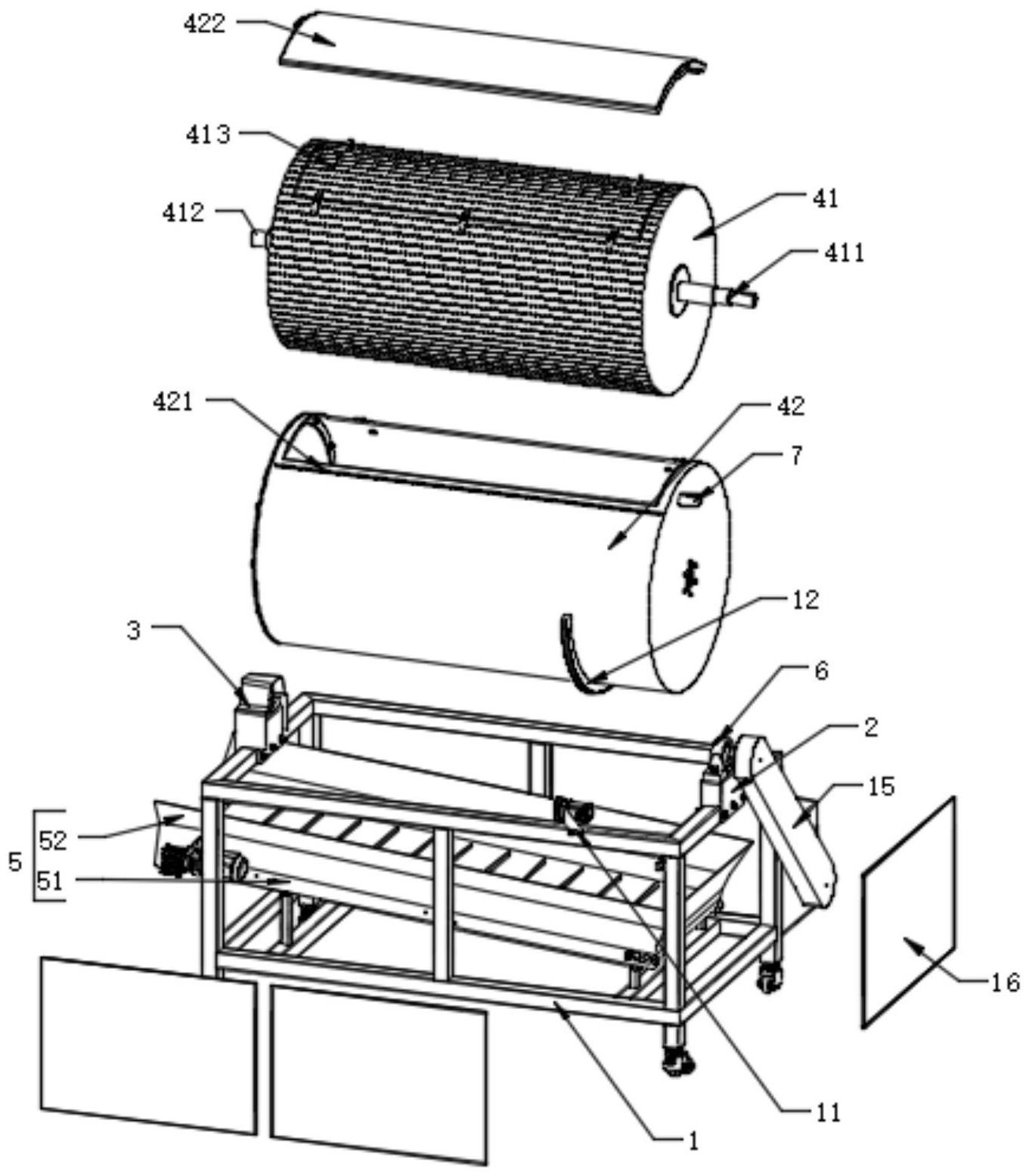

1.一種餐廚垃圾廢水預處理設備，包括支撐框架(1)，其特征在于：所述支撐框架(1)兩端的頂部分別固定安裝有第一固定座(2)和第二固定座(3)，所述第一固定座(2)與第二固定座(3)之間設置有預處理設備本體(4)，所述預處理設備本體(4)包括內過濾罐(41)和外滾筒(42)，所述內過濾罐(41)位于外滾筒(42)的內部，所述外滾筒(42)與支撐框架(1)之間設置有驅動機構，所述內過濾罐(41)的兩端分別固定安裝有第一主動軸(411)和第二主動軸(412)，所述第一主動軸(411)和第二主動軸(412)相互遠離的一端分別與第一固定座(2)和第二固定座(3)轉動連接，所述第一主動軸(411)與支撐框架(1)之間設置有傳動機構，所述支撐框架(1)的底部設置有傳輸裝置(5)。
2.根據權利要求1所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述內過濾罐(41)的表面通過鉸鏈安裝有封閉內過濾罐(41)開口的內筒蓋(413)，所述外滾筒(42)的表面開設有滑軌(421)，所述滑軌(421)安裝有封閉外滾筒(42)開口的外筒蓋(422)。
3.根據權利要求1所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述驅動機構包括固定安裝在支撐框架(1)頂端的齒條驅動伺服電機(11)，所述外滾筒(42)的表面固定安裝有呈弧形的傳動齒條(12)，所述齒條驅動伺服電機(11)的輸出軸固定安裝有與傳動齒條(12)嚙合的傳動齒輪(13)。
4.根據權利要求1所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述傳動機構包括固定安裝在支撐框架(1)側面的脫水滾筒驅動電機(14)，所述脫水滾筒驅動電機(14)通過滾筒驅動鏈輪鏈條組(15)與第一主動軸(411)傳動連接。
5.根據權利要求4所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述第一主動軸(411)位于第一固定座(2)內部的表面和所述第二主動軸(412)位于第二固定座(3)內部的表面分別套接有滾筒安裝軸承座(6)。
6.根據權利要求1所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述外滾筒(42)的端面固定安裝有壓力表(7)。
7.根據權利要求2所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述外滾筒(42)靠近外筒蓋(422)的表面固定安裝有兩個快接插拔式高溫蒸汽進氣管(8)，所述外滾筒(42)遠離外筒蓋(422)的表面固定安裝有快接式電磁閥(9)。
8.根據權利要求1所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述支撐框架(1)的側面固定安裝有封板(16)。
9.根據權利要求1所述的一種餐廚垃圾廢水預處理設備，其特征在于：所述傳輸裝置(5)包括物料輸送線(51)，所述物料輸送線(51)頂部的兩側固定安裝有擋料板(52)。
10.一種餐廚垃圾廢水預處理的工藝，根據權利要求1-9所述的一種餐廚垃圾廢水預處理設備，其特征在于：具體的步驟如下：步驟一：給齒條驅動伺服電機(11)和脫水滾筒驅動電機(14)通電，使其將相應的外滾筒(42)和內過濾罐(41)處于靜止狀態；步驟二：依次打開外筒蓋(422)和內筒蓋(413)，將餐廚垃圾廢水經過三相分離，隨后投入足量絮凝劑并排入內過濾罐(41)中；步驟三：在廢水中倒入內過濾罐(41)后，封閉外筒蓋(422)和內筒蓋(413)；步驟四：脫水滾筒驅動電機(14)通過滾筒驅動鏈輪鏈條組(15)驅使第一主動軸(411)轉動，驅使內過濾罐(41)按照不同的速度轉動：先低速轉動將混勻攪拌廢水促進其絮凝，然后中高速對絮凝物和水分離；外滾筒(42)上的快接式電磁閥(9)搭配抽水裝置將內過濾罐(41)分離的污水排出；外滾筒(42)上的快接插拔式高溫蒸汽進氣管(8)可連接蒸汽發生器，對內滾筒(41)進行加熱干燥；步驟五：經過一定時間的處理后，齒條驅動伺服電機(11)通過傳動齒輪(13)驅使傳動齒條(12)轉動，使外滾筒(42)上的外筒蓋(422)轉動至下方，打開外筒蓋(422)和內筒蓋(413)，將干燥的絮凝物傾倒至支撐框架(1)底部的物料輸送線(51)上，再轉運至其他地方。
發明內容
為了克服現有技術的上述缺陷，本發明的實施例提供一種餐廚垃圾廢水預處理設備及其工藝，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種餐廚垃圾廢水預處理設備，包括支撐框架，所述支撐框架兩端的頂部分別固定安裝有第一固定座和第二固定座，所述第一固定座與第二固定座之間設置有預處理設備本體，所述預處理設備本體包括內過濾罐和外滾筒，所述內過濾罐位于外滾筒的內部，所述外滾筒與支撐框架之間設置有驅動機構，所述內過濾罐的兩端分別固定安裝有第一主動軸和第二主動軸，所述第一主動軸和第二主動軸相互遠離的一端分別與第一固定座和第二固定座轉動連接，所述第一主動軸與支撐框架之間設置有傳動機構，所述支撐框架的底部設置有傳輸裝置。
進一步地，所述內過濾罐的表面通過鉸鏈安裝有封閉內過濾罐開口的內筒蓋，所述外滾筒的表面開設有滑軌，所述滑軌安裝有封閉外滾筒開口的外筒蓋。
進一步地，所述驅動機構包括固定安裝在支撐框架頂端的齒條驅動伺服電機，所述外滾筒的表面固定安裝有呈弧形的傳動齒條，所述齒條驅動伺服電機的輸出軸固定安裝有與傳動齒條嚙合的傳動齒輪。
進一步地，所述傳動機構包括固定安裝在支撐框架側面的脫水滾筒驅動電機，所述脫水滾筒驅動電機通過滾筒驅動鏈輪鏈條組與第一主動軸傳動連接。
進一步地，所述第一主動軸位于第一固定座內部的表面和所述第二主動軸位于第二固定座內部的表面分別套接有滾筒安裝軸承座。
進一步地，所述外滾筒的端面固定安裝有壓力表。
進一步地，所述外滾筒靠近外筒蓋的表面固定安裝有兩個快接插拔式高溫蒸汽進氣管，所述外滾筒遠離外筒蓋的表面固定安裝有快接式電磁閥。
進一步地，所述支撐框架的側面固定安裝有封板。
進一步地，所述傳輸裝置包括物料輸送線，所述物料輸送線頂部的兩側固定安裝有擋料板。
一種餐廚垃圾廢水預處理的工藝，具體的步驟如下：
步驟一：給齒條驅動伺服電機和脫水滾筒驅動電機通電，使其將相應的外滾筒和內過濾罐處于靜止狀態；
步驟二：依次打開外筒蓋和內筒蓋，將餐廚垃圾廢水經過三相分離，隨后投入足量絮凝劑并排入內過濾罐中；
步驟三：在廢水中倒入內過濾罐后，封閉外筒蓋和內筒蓋；
步驟四：脫水滾筒驅動電機通過滾筒驅動鏈輪鏈條組驅使第一主動軸轉動，驅使內過濾罐按照不同的速度轉動：先低速轉動將混勻攪拌廢水促進其絮凝，然后中高速對絮凝物和水分離；外滾筒上的快接式電磁閥搭配抽水裝置將內過濾罐分離的污水排出；外滾筒上的快接插拔式高溫蒸汽進氣管可連接蒸汽發生器，對內滾筒進行加熱干燥；
步驟五：經過一定時間的處理后，齒條驅動伺服電機通過傳動齒輪驅使傳動齒條轉動，使外滾筒上的外筒蓋轉動至下方，打開外筒蓋和內筒蓋，將干燥的絮凝物傾倒至支撐框架底部的物料輸送線上，再轉運至其他地方。本發明的技術效果和優點：
1、與現有技術相比，根據餐廚垃圾廢水的特性，在對經過三相分離后的餐廚垃圾廢水進行針對性的預處理，配合添加含降解酶的絮凝劑通過預處理大幅度降低廢水中的COD和BOD，通過初步降解和絮凝再通過內過濾罐的旋轉和內過濾罐中的多層過濾網過濾內過濾罐中的餐廚廢水，利用將內過濾罐旋轉的離心力和外滾筒底部的排水口抽水泵的抽力加快處理后的水分離，因此固體絮凝物將在內過濾罐富集，便于清理。
2、與現有技術相比，通過設置內過濾罐和外滾筒，由于脫水滾筒驅動電機驅使內過濾罐按照不同的速度轉動：先低速轉動將混勻攪拌廢水促進其絮凝，然后中高速對絮凝物和水分離；外滾筒上的快接式電磁閥搭配抽水裝置將內過濾罐分離的污水排出；外滾筒上的快接插拔式高溫蒸汽進氣管可連接蒸汽發生器，從內滾筒外部開始進行加熱干燥，最終完成污水預處理和污泥的干化操作。
3、與現有技術相比，通過設置物料輸送線，可利用齒條驅動伺服電機使外滾筒上的外筒蓋轉動至下方，打開外筒蓋和內筒蓋，將干燥的絮凝物傾倒至支撐框架底部的物料輸送線上，再轉運至其他地方；因此便于對廢棄物進行運轉。
（發明人：王琪;浦鵬;馬正瑞;葛迎東;王乃龍）
