公布日：2023.11.10
申請日：2023.06.02
分類號：C02F1/00(2023.01)I;C02F1/04(2023.01)I
摘要

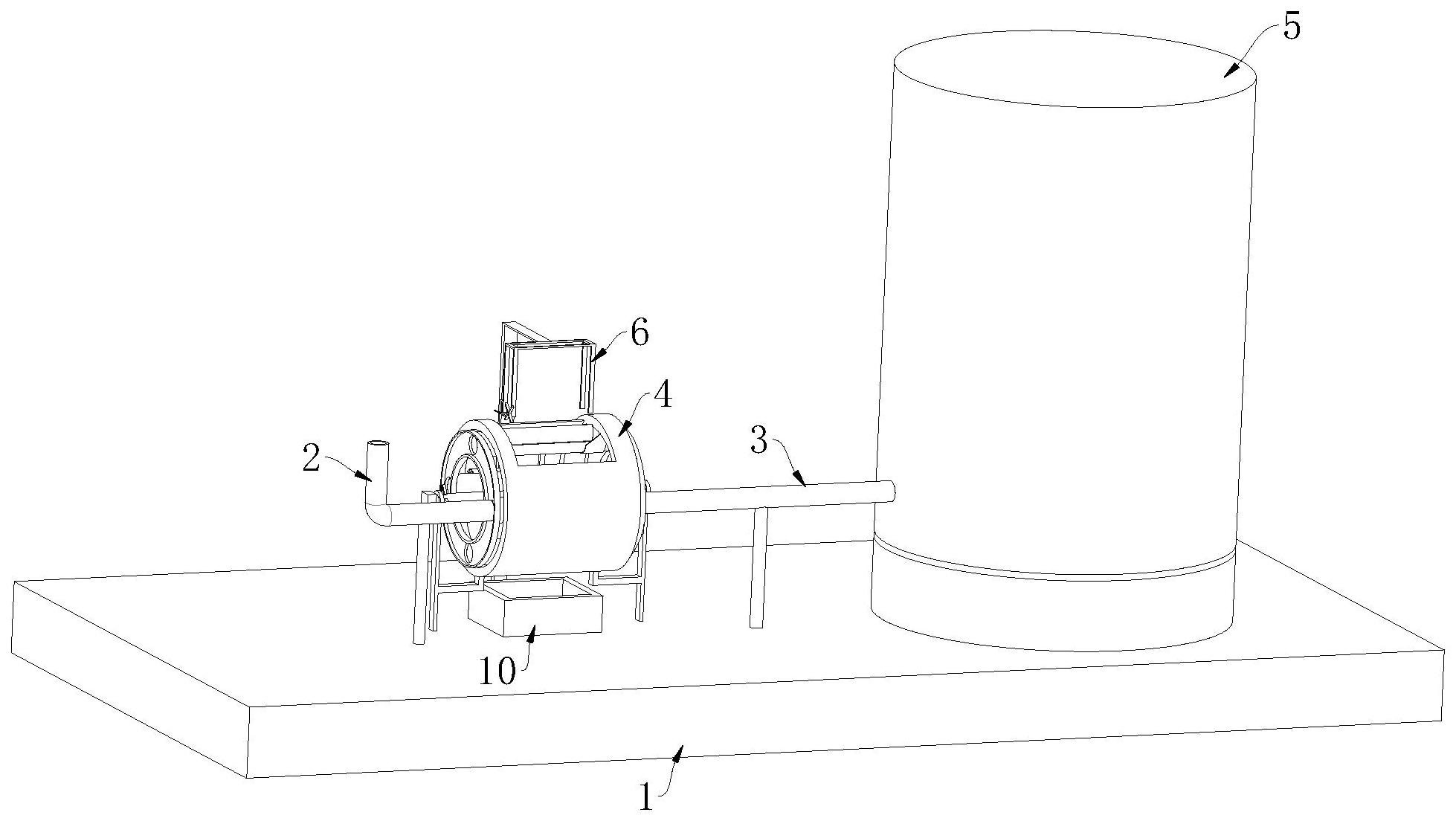

本發明公開了一種化工蒸餾污水環保處理裝置，本發明涉及化工污水處理技術領域。該化工蒸餾污水環保處理裝置，包括支座，支座上端面通過固定桿從左至右依次固定連接有輸入管和連通管，支座上端面且位于輸入管和連通管之間通過固定架安裝有吸附機構，支座上端面右部安裝有與連通管右端連通的蒸餾機構，吸附機構包括設置于圓筒右部用于控制弧形蓋開合的觸動組件及固定連接在固定架上部且套設在十字狀安裝桿外部的環狀筒，且環狀筒中部段后側開設有槽口，本發明通過觸動組件中的環套和弧形擠壓條相互組合使得十字狀安裝桿帶動圓筒旋轉至其不同位置時能夠自動將活性炭棒拆下以及自動更換裝填，加快了污水處理速度。
權利要求書
1.一種化工蒸餾污水環保處理裝置，包括支座(1)，其特征在于：所述支座(1)上端面通過固定桿從左至右依次固定連接有輸入管(2)和連通管(3)，支座(1)上端面且位于輸入管(2)和連通管(3)之間通過固定架安裝有吸附機構(4)，支座(1)上端面右部安裝有與連通管(3)右端連通的蒸餾機構(5)；所述吸附機構(4)包括：通過轉環轉動連接在固定架上部的轉軸(41)、固定連接在轉軸(41)外部的十字狀安裝桿(42)、固定連接在十字狀安裝桿(42)端部的圓筒(43)、開設在圓筒(43)遠離轉軸(41)一側上的豁口槽、通過轉柱配合扭簧對稱鉸接在豁口槽內部的弧形蓋(44)、設置于圓筒(43)右部用于控制弧形蓋(44)開合的觸動組件(45)及固定連接在固定架上部且套設在十字狀安裝桿(42)外部的環狀筒(46)，且環狀筒(46)中部段后側開設有槽口；所述蒸餾機構(5)包括固定連接在支座(1)上端面右部的筒盒(51)、可拆卸連接在筒盒(51)上部的轉筒(52)、通過橫桿轉動連接在轉筒(52)內部的豎管(53)、若干個等距固定連接在豎管(53)外部的加熱盤(54)、若干個等距固定連接在豎管(53)外部并與加熱盤(54)對應的傘狀冷凝蓋(55)、開設在豎管(53)上部的出水口、若干個等距固定連接在傘狀冷凝蓋(55)錐形內壁上的條形冷凝管(56)、若干個等距固定連接在轉筒(52)圓周內腔壁且與傘狀冷凝蓋(55)對應的環形盒(57)、連通在環形盒(57)下部的連接管(58)、連接管(58)端部設于與其對應的加熱盤(54)正上方，所述連通管(3)右端貫穿伸入到轉筒(52)內部并與豎管(53)下端相連通，且連通管(3)和豎管(53)相互轉動連接；所述觸動組件(45)包括開設在圓筒(43)外表壁右部的滑槽(451)、滑動連接在滑槽(451)內部的滑塊(452)，且滑塊(452)和滑槽(451)共同固定連接有復位彈簧(453)、滑動套設在圓筒(43)外部且與滑塊(452)固定連接的環套(454)，且環套(454)缺口處為斜面狀、固定連接在環狀筒(46)腔壁前側用于與環套(454)配合的弧形擠壓條(455)，且弧形擠壓條(455)由長短兩個弧形段連接而成，長弧形段僅沿著環狀筒(46)的內環面圓周方向延伸，短弧形段在沿著環狀筒(46)的內環面圓周方向延伸的同時還沿著環狀筒(46)的軸線方向延伸。
2.根據權利要求1所述的一種化工蒸餾污水環保處理裝置，其特征在于：所述支座(1)上端面固定連接有L形桿，所述L形桿橫向段前端且位于環狀筒(46)正上方固定連接有導料框(6)，所述導料框(6)左部通過轉動軸轉動連接有十字狀分料桿(7)，轉動軸圓周外壁等距固定連接有若干個受撥片(8)，所述圓筒(43)外表壁遠離轉軸(41)的一側固定連接有用于與受撥片(8)配合的撥動板(9)，所述支座(1)上端面且位于環狀筒(46)正下方固定連接有收集盒(10)。
3.根據權利要求1所述的一種化工蒸餾污水環保處理裝置，其特征在于：所述轉軸(41)左部安裝有間歇驅動件(11)，所述轉環上部通過連接塊固定連接有倒V形彈性片(12)，所述轉軸(41)圓周外壁等距固定連接有若干個用于與倒V形彈性片(12)配合的V形定位塊(13)。
4.根據權利要求1所述的一種化工蒸餾污水環保處理裝置，其特征在于：所述圓筒(43)左端和右端均固定連接有連接環(14)，連接環(14)遠離圓筒(43)的一側開設有環形槽，且環形槽槽壁固定連接有彈性橡膠層，輸入管(2)和連通管(3)相互靠近的一端伸入到環形槽內部。
5.根據權利要求1所述的一種化工蒸餾污水環保處理裝置，其特征在于：所述加熱盤(54)上端面邊緣處固定連接有擋環(15)。
6.根據權利要求1所述的一種化工蒸餾污水環保處理裝置，其特征在于：所述加熱盤(54)上端面周向等距固定連接有若干個弧形引流片。
發明內容
本發明提供了一種化工蒸餾污水環保處理裝置，解決了傳統的用活性炭對化工污水吸附處理時活性炭更換操作繁瑣，降低污水處理速度以及污水不能夠均勻鋪灑至加熱板上，導致污水中的污物不能夠有效的分離出來，降低了處理效果的技術問題。
本發明提供的一種化工蒸餾污水環保處理裝置，包括支座，所述支座上端面通過固定桿從左至右依次固定連接有輸入管和連通管，支座上端面且位于輸入管和連通管之間通過固定架安裝有吸附機構，支座上端面右部安裝有與連通管右端連通的蒸餾機構，所述吸附機構包括：通過轉環轉動連接在固定架上部的轉軸、固定連接在轉軸外部的十字狀安裝桿、固定連接在十字狀安裝桿端部的圓筒、開設在圓筒遠離轉軸一側上的豁口槽、通過轉柱配合扭簧對稱鉸接在豁口槽內部的弧形蓋、設置于圓筒右部用于控制弧形蓋開合的觸動組件及固定連接在固定架上部且套設在十字狀安裝桿外部的環狀筒，且環狀筒中部段后側開設有槽口。
在一種可能的實現方式中，所述蒸餾機構包括固定連接在支座上端面右部的筒盒、可拆卸連接在筒盒上部的轉筒、通過橫桿轉動連接在轉筒內部的豎管、若干個等距固定連接在豎管外部的加熱盤、若干個等距固定連接在豎管外部并與加熱盤對應的傘狀冷凝蓋、開設在豎管上部的出水口、若干個等距固定連接在傘狀冷凝蓋錐形內壁上的條形冷凝管、若干個等距固定連接在轉筒圓周內腔壁且與傘狀冷凝蓋對應的環形盒、連通在環形盒下部的連接管、連接管端部設于與其對應的加熱盤正上方，所述連通管右端貫穿伸入到轉筒內部并與豎管下端相連通，且連通管和豎管相互轉動連接。
在一種可能的實現方式中，所述觸動組件包括開設在圓筒外表壁右部的滑槽、滑動連接在滑槽內部的滑塊，且滑塊和滑槽共同固定連接有復位彈簧、滑動套設在圓筒外部且與滑塊固定連接的環套，且環套缺口處為斜面狀、固定連接在環狀筒腔壁前側用于與環套配合的弧形擠壓條，且弧形擠壓條由長短兩個弧形段連接而成，長弧形段僅沿著環狀筒的內環面圓周方向延伸，短弧形段在沿著環狀筒的內環面圓周方向延伸的同時還沿著環狀筒的軸線方向延伸。
在一種可能的實現方式中，所述支座上端面固定連接有L形桿，所述L形桿橫向段前端且位于環狀筒正上方固定連接有導料框，所述導料框左部通過轉動軸轉動連接有十字狀分料桿，轉動軸圓周外壁等距固定連接有若干個受撥片，所述圓筒外表壁遠離轉軸的一側固定連接有用于與受撥片配合的撥動板，所述支座上端面且位于環狀筒正下方固定連接有收集盒。
在一種可能的實現方式中，所述轉軸左部安裝有間歇驅動件，所述轉環上部通過連接塊固定連接有倒V形彈性片，所述轉軸圓周外壁等距固定連接有若干個用于與倒V形彈性片配合的V形定位塊。
在一種可能的實現方式中，所述圓筒左端和右端均固定連接有連接環，連接環遠離圓筒的一側開設有環形槽，且環形槽槽壁固定連接有彈性橡膠層，輸入管和連通管相互靠近的一端伸入到環形槽內部。
在一種可能的實現方式中，所述加熱盤上端面邊緣處固定連接有擋環。
在一種可能的實現方式中，所述加熱盤上端面周向等距固定連接有若干個弧形引流片。
從以上技術方案可以看出，本發明具有以下優點：
本發明中，通過觸動組件中的環套和弧形擠壓條的配合在十字狀安裝桿帶動圓筒旋轉過程中，環套和弧形擠壓條分離時圓筒中弧形蓋處于敞口狀態便于將活性炭過濾筒取下和裝填，環套和弧形擠壓條接觸時則圓筒中弧形蓋處于閉合狀態便于對放入的活性炭過濾筒進行包裹起來，從而能夠快速的完成對活性炭過濾筒的更換，減弱更換過程中對污水處理的正常工作，加快對污水的處理速度。
本發明中，通過加熱盤旋轉過程中纏繞的離心力將污水均勻鋪灑在加熱盤上部，使得污水能夠均勻受熱，再利用從上至下設置的多個加熱盤和傘狀冷凝蓋相互配合，污水被通入到最上部的加熱盤上進行蒸發并在傘狀冷凝蓋的作用下液化進而進入到下一層加熱盤上再次重復加熱蒸發步驟，通過蒸發后的水從上至下依次經加熱盤和傘狀冷凝蓋的處理逐漸下移，來對污水進行多級蒸餾處理，從而能夠將污水中的污物徹底的分離出來，提高了對污水的處理效果。
（發明人：汪輝;趙健;楊百成）
