公布日：2023.06.23
申請日：2022.11.24
分類號：C02F3/12(2023.01)I;B01D65/02(2006.01)I
摘要
本發明公開了一種污水處理高效生物反應器，包括殼體、安裝桿、膜組件、擺動組件和清理組件，殼體的兩側內壁上固定有轉動安裝有安裝桿，安裝桿的頂端外壁上轉動安裝有多個膜組件，殼體的頂端外壁上對應膜組件設置有擺動組件，殼體的底端內壁上設置有清理組件；膜組件的頂端外壁上固定有第一轉軸，第一轉軸穿過殼體外壁的頂端外壁上套接有第一同步輪；本發明設置的擺動組件，便于帶動膜組件左右擺動，能夠方便將膜組件表面的大體積的淤泥等雜物抖落，不需要人們頻繁的將淤泥搗下，節省勞動力，提高了污水持續凈化的效率，還可以移動調節桿和弧形皮帶輪，便于控制膜組件擺動的頻率，進一步提高了對膜組件淤泥清理效果。
權利要求書
1.一種污水處理高效生物反應器，其特征在于，包括殼體、安裝桿、膜組件、擺動組件和清理組件，所述殼體的兩側內壁上固定有轉動安裝有安裝桿，所述安裝桿的頂端外壁上轉動安裝有多個膜組件，所述殼體的頂端外壁上對應膜組件設置有擺動組件，所述殼體的底端內壁上設置有清理組件；所述擺動組件包括擺動組件包括第一轉軸、第一同步輪、第一同步帶、第一連桿、第二轉軸、第二帶輪、第二皮帶、第一旋轉電機、轉動盤、第一安裝槽、液壓缸、支撐桿、連接環、第二連接桿、固定塊、插接槽、調節桿、弧形皮帶輪和限位板，所述膜組件的頂端外壁上固定有第一轉軸，所述第一轉軸穿過殼體外壁的頂端外壁上套接有第一同步輪，所述第一同步輪之間的外壁上套接有第一同步帶，其中一個所述第一同步輪的頂端外壁上轉動安裝有第一連桿，所述殼體的頂端外壁上轉動安裝有第二轉軸，所述第二轉軸的頂端外壁上對應第一連桿套接有第二帶輪，且第一連桿的另一端轉動安裝于第二帶輪的頂端外壁，所述第二帶輪的外壁上套接有第二皮帶。
2.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述殼體位于第二帶輪一側的頂端外壁上安裝有第一旋轉電機，所述第一旋轉電機輸出軸的頂端外壁上安裝有轉動盤，所述轉動盤的頂端外壁上開設有第一安裝槽，所述第一安裝槽的底端內壁上安裝有液壓缸，所述液壓缸伸縮軸的頂端外壁上固定有多個支撐桿，所述支撐桿之間的頂端外壁上固定有連接環，所述連接環位于支撐桿之間的外壁上轉動安裝有第二連接桿，所述轉動盤位于第一安裝槽四周的頂端外壁上固定有多個固定塊，所述固定塊的一側上開設有插接槽，所述插接槽的內部上插接有調節桿，且第二連接桿的另一端與調節桿的一端轉動連接，所述調節桿的另一端上固定有弧形皮帶輪，且第二皮帶套接于弧形皮帶輪的外壁。
3.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述弧形皮帶輪的頂端外壁上固定有限位板。
4.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述清理組件包括V型斜面槽、清理槽、收集槽、第二旋轉電機、第三轉軸、螺旋推料葉、抽泥管和清理泵，所述殼體的底端內壁上開設有V型斜面槽，所述V型斜面槽的底端內壁上開設有清理槽，所述殼體的一側上對應清理槽安裝有第二旋轉電機，所述第二旋轉電機輸出軸位于清理槽內的一端上連接有第三轉軸，所述第三轉軸的外壁上固定有螺旋推料葉，所述清理槽位于螺旋推料葉一側的底端內壁上開設有收集槽，所述殼體的外壁上對應收集槽貫通連接有抽泥管，所述殼體的一側上對應抽泥管安裝有清理泵，且抽泥管與清理泵連通。
5.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述殼體的位于第二皮帶兩側的頂端外壁上固定有安裝塊，所述安裝塊的頂端外壁上開設有第二滑槽，所述第二滑槽的內部上滑動安裝有第二滑塊，所述第二滑塊的一側外壁上固定有第一彈簧，且第一彈簧的另一端固定于第二滑槽的內壁，所述第二滑塊的頂端外壁上對應第二皮帶轉動安裝有預緊輪，且預緊輪的外壁與第二皮帶的外壁緊貼。
6.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述殼體的一側上設置有觀察窗。
7.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述弧形皮帶輪的底端外壁上固定有第一滑塊，所述轉動盤的頂端外壁上對應第一滑塊開設有第一滑槽，且第一滑槽的內壁與第一滑塊的外壁貼合。
8.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述殼體的頂端外壁上對應第一同步帶固定有保護罩，且保護罩位于保護罩內。
9.根據權利要求1所述的一種污水處理高效生物反應器，其特征在于，所述殼體的底端外壁四角上固定有支撐腿。
10.根據權利要求1所述的一種污水處理高效生物反應器的其使用方法，其特征在于，在使用時，啟動第一旋轉電機，第一旋轉電機帶動轉動盤旋轉，轉動盤帶動多個弧形皮帶輪轉動，從而再通過第二皮帶帶動第二帶輪轉動，啟動液壓缸，液壓缸通過連接環帶動第二連接桿的一端移動，第二連接桿帶動調節桿移動，調節桿帶動弧形皮帶輪移動，改變弧形皮帶輪的半徑，從而控制第二帶輪轉速，第二帶輪帶動第一連桿移動，第一連桿的另一端帶動第一同步輪往復轉動，第一同步輪通過第一轉軸帶動膜組件往復擺動，從而把膜組件表面的雜質抖落下來，抖落下來的雜質順著V型斜面槽進入到清理槽內，啟動第二旋轉電機，第二旋轉電機帶動第三轉軸和螺旋推料葉旋轉，螺旋推料葉把清理槽內的雜質推到收集槽內，然后啟動清理泵，對收集槽內的雜質進行清理。

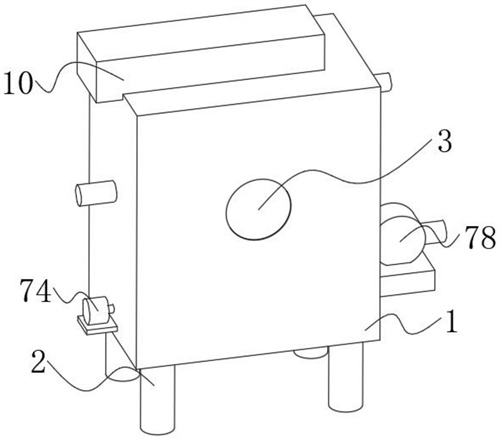

發明內容
本發明的目的在于提供一種污水處理高效生物反應器及其使用方法，本發明設置的擺動組件，便于帶動膜組件左右擺動，能夠方便將膜組件表面的大體積的淤泥等雜物抖落，不需要人們頻繁的將淤泥搗下，節省勞動力，提高了污水持續凈化的效率，還可以移動調節桿和弧形皮帶輪，便于控制膜組件擺動的頻率，進一步提高了對膜組件淤泥清理效果。
本發明的目的可以通過以下技術方案實現：
一種污水處理高效生物反應器，包括殼體、安裝桿、膜組件、擺動組件和清理組件，所述殼體的兩側內壁上固定有轉動安裝有安裝桿，所述安裝桿的頂端外壁上轉動安裝有多個膜組件，所述殼體的頂端外壁上對應膜組件設置有擺動組件，所述殼體的底端內壁上設置有清理組件；
所述擺動組件包括擺動組件包括第一轉軸、第一同步輪、第一同步帶、第一連桿、第二轉軸、第二帶輪、第二皮帶、第一旋轉電機、轉動盤、第一安裝槽、液壓缸、支撐桿、連接環、第二連接桿、固定塊、插接槽、調節桿、弧形皮帶輪和限位板，所述膜組件的頂端外壁上固定有第一轉軸，所述第一轉軸穿過殼體外壁的頂端外壁上套接有第一同步輪，所述第一同步輪之間的外壁上套接有第一同步帶，其中一個所述第一同步輪的頂端外壁上轉動安裝有第一連桿，所述殼體的頂端外壁上轉動安裝有第二轉軸，所述第二轉軸的頂端外壁上對應第一連桿套接有第二帶輪，且第一連桿的另一端轉動安裝于第二帶輪的頂端外壁，所述第二帶輪的外壁上套接有第二皮帶。
作為本發明進一步的方案：所述殼體位于第二帶輪一側的頂端外壁上安裝有第一旋轉電機，所述第一旋轉電機輸出軸的頂端外壁上安裝有轉動盤，所述轉動盤的頂端外壁上開設有第一安裝槽，所述第一安裝槽的底端內壁上安裝有液壓缸，所述液壓缸伸縮軸的頂端外壁上固定有多個支撐桿，所述支撐桿之間的頂端外壁上固定有連接環，所述連接環位于支撐桿之間的外壁上轉動安裝有第二連接桿，所述轉動盤位于第一安裝槽四周的頂端外壁上固定有多個固定塊，所述固定塊的一側上開設有插接槽，所述插接槽的內部上插接有調節桿，且第二連接桿的另一端與調節桿的一端轉動連接，所述調節桿的另一端上固定有弧形皮帶輪，且第二皮帶套接于弧形皮帶輪的外壁。
作為本發明進一步的方案：所述弧形皮帶輪的頂端外壁上固定有限位板。
作為本發明進一步的方案：所述清理組件包括V型斜面槽、清理槽、收集槽、第二旋轉電機、第三轉軸、螺旋推料葉、抽泥管和清理泵，所述殼體的底端內壁上開設有V型斜面槽，所述V型斜面槽的底端內壁上開設有清理槽，所述殼體的一側上對應清理槽安裝有第二旋轉電機，所述第二旋轉電機輸出軸位于清理槽內的一端上連接有第三轉軸，所述第三轉軸的外壁上固定有螺旋推料葉，所述清理槽位于螺旋推料葉一側的底端內壁上開設有收集槽，所述殼體的外壁上對應收集槽貫通連接有抽泥管，所述殼體的一側上對應抽泥管安裝有清理泵，且抽泥管與清理泵連通。
作為本發明進一步的方案：所述殼體的位于第二皮帶兩側的頂端外壁上固定有安裝塊，所述安裝塊的頂端外壁上開設有第二滑槽，所述第二滑槽的內部上滑動安裝有第二滑塊，所述第二滑塊的一側外壁上固定有第一彈簧，且第一彈簧的另一端固定于第二滑槽的內壁，所述第二滑塊的頂端外壁上對應第二皮帶轉動安裝有預緊輪，且預緊輪的外壁與第二皮帶的外壁緊貼。
作為本發明進一步的方案：所述殼體的一側上設置有觀察窗。
作為本發明進一步的方案：所述弧形皮帶輪的底端外壁上固定有第一滑塊，所述轉動盤的頂端外壁上對應第一滑塊開設有第一滑槽，且第一滑槽的內壁與第一滑塊的外壁貼合。
作為本發明進一步的方案：所述殼體的頂端外壁上對應第一同步帶固定有保護罩，且保護罩位于保護罩內。
作為本發明進一步的方案：所述殼體的底端外壁四角上固定有支撐腿。
作為本發明進一步的方案：在使用時，啟動第一旋轉電機，第一旋轉電機帶動轉動盤旋轉，轉動盤帶動多個弧形皮帶輪轉動，從而再通過第二皮帶帶動第二帶輪轉動，啟動液壓缸，液壓缸通過連接環帶動第二連接桿的一端移動，第二連接桿帶動調節桿移動，調節桿帶動弧形皮帶輪移動，改變弧形皮帶輪的半徑，從而控制第二帶輪轉速，第二帶輪帶動第一連桿移動，第一連桿的另一端帶動第一同步輪往復轉動，第一同步輪通過第一轉軸帶動膜組件往復擺動，從而把膜組件表面的雜質抖落下來，抖落下來的雜質順著V型斜面槽進入到清理槽內，啟動第二旋轉電機，第二旋轉電機帶動第三轉軸和螺旋推料葉旋轉，螺旋推料葉把清理槽內的雜質推到收集槽內，然后啟動清理泵，對收集槽內的雜質進行清理。
本發明的有益效果：本發明設置的擺動組件，通過第一轉軸、第一同步輪、第一同步帶、第一連桿、第二轉軸、第二帶輪、第二皮帶、第一旋轉電機、轉動盤、第一安裝槽、液壓缸、支撐桿、連接環、第二連接桿、固定塊、插接槽、調節桿、弧形皮帶輪和限位板的配合，便于帶動膜組件左右擺動，能夠方便將膜組件表面的大體積的淤泥等雜物抖落，不需要人們頻繁的將淤泥搗下，節省勞動力，提高了污水持續凈化的效率，還可以移動調節桿和弧形皮帶輪，便于控制膜組件擺動的頻率，進一步提高了對膜組件淤泥清理效果，比較實用和完善，設置的清理組件，通過V型斜面槽、清理槽、收集槽、第二旋轉電機、第三轉軸、螺旋推料葉、抽泥管和清理泵的配合，便于對殼體底部的淤泥進行收集和清理，清理效果比較好，避免殼體底部淤泥的堆積，影響設備的正常使用，值得廣泛推廣應用。
（發明人：喬香君;曹正輝）
