公布日：2023.12.01

申請日：2023.11.01

分類號：C02F1/38(2023.01)I;C02F1/36(2023.01)I;B01F29/15(2022.01)I;B01F29/83(2022.01)I;B01F29/90(2022.01)I;B01F23/23(2022.01)I

摘要

本發明屬于水處理技術領域，具體公開了一種超聲波污水處理裝置，包括離心罐，離心罐內設置有攪拌槳，離心罐和攪拌槳通過驅動系統驅動旋轉。超聲波污水處理裝置至少包括攪拌功能和離心功能，在水處理攪拌作業時，至少攪拌槳旋轉；在水處理離心作業時，離心罐旋轉，攪拌槳靜止。本發明攪拌作業和離心作業都在攪拌罐內進行，可以簡化裝置設置，減少清潔維護工作量。本發明可以使得攪拌槳和離心罐同時進行方向相反的周向運動，相互抵消周向運動的影響，并使得水流更加混亂，提高混合效果。

權利要求書

1.一種超聲波污水處理裝置，包括離心罐（100），所述離心罐（100）內設置有攪拌槳（200），所述離心罐（100）和所述攪拌槳（200）通過驅動系統驅動旋轉，其特征在于：所述超聲波污水處理裝置至少包括攪拌功能和離心功能，在攪拌作業時，至少所述攪拌槳（200）旋轉；在離心作業時，所述離心罐（100）旋轉，所述攪拌槳（200）靜止；所述驅動系統包括動力裝置（300）和齒輪組（400），所述齒輪組（400）包括中心齒輪（410），所述中心齒輪（410）的周圍至少嚙合有兩個環繞齒輪（420），與所述中心齒輪（410）同軸設置有外齒圈（430），所述外齒圈（430）的內側與各所述環繞齒輪（420）嚙合；所述動力裝置（300）的輸出端與所述中心齒輪（410）連接，所述外齒圈（430）與所述離心罐（100）連接，一個或多個所述環繞齒輪（420）上安裝有所述攪拌槳（200）；還包括排污口（810），所述排污口（810）設置于所述離心罐（100）的中上部；還包括排污管道（800），所述排污管道（800）從下而上貫穿所述離心罐（100）中部的底部，所述排污管道（800）的上端為所述排污口（810）；所述環繞齒輪（420）上同軸貫穿設置有轉軸（500），所述轉軸（500）與所述環繞齒輪（420）之間能夠在可相對旋轉和相對固定之間切換，在二者可相對旋轉時，所述轉軸（500）處于靜止狀態；所述轉軸（500）與所述攪拌槳（200）固定連接；所述轉軸（500）從下而上依次包括旋轉接觸區（510）、固定接觸區（520）、下限位結構（530）、螺旋斜面（540）、上限位結構（550）；所述超聲波污水處理裝置上部設置有切換結構（600），所述切換結構（600）能夠上下移動，所述切換結構（600）向下移動時推動所述下限位結構（530）使得各轉軸（500）向下移動，所述切換結構（600）向上移動時，所述轉軸（500）在所述螺旋斜面（540）作用下自動旋轉，最終所述切換結構（600）到達所述螺旋斜面（540）的頂部，與所述上限位結構（550）接觸，并推動所述轉軸（500）向上移動，此時所述攪拌槳（200）的攪拌葉方向與所述離心罐（100）的周向相切；當所述轉軸（500）移動至下方，所述固定接觸區（520）與所述環繞齒輪（420）內側壁接觸，所述轉軸（500）與所述環繞齒輪（420）相對固定；當所述轉軸（500）移動至上方，所述旋轉接觸區（510）與所述環繞齒輪（420）內側壁接觸，所述轉軸（500）與所述環繞齒輪（420）可相對旋轉；還包括超聲波發生器（900）；所述超聲波發生器（900）安裝于所述排污管道（800）的外側壁。

2.根據權利要求1所述的超聲波污水處理裝置，其特征在于：還包括外罐體（700），所述離心罐（100）設置于所述外罐體（700）內，相對所述外罐體（700）同軸旋轉。

3.根據權利要求1所述的超聲波污水處理裝置，其特征在于：在攪拌作業時，所述攪拌槳（200）和所述離心罐（100）同時進行方向相反的周向運動。

發明內容

針對上述的缺陷，本發明的目的在于提供一種超聲波污水處理裝置，其可以通過設置離心罐，離心罐內設置有攪拌槳，離心罐和攪拌槳通過驅動系統驅動旋轉，在進行水處理攪拌作業時，攪拌槳旋轉進行攪拌，在進行水處理離心作業時，攪拌槳靜止，離心罐旋轉，從而進行離心作業，使得攪拌作業和離心作業都在攪拌罐內進行，可以簡化裝置設置，減少清潔維護工作量。

為了實現上述目的，本發明提供一種超聲波污水處理裝置，包括離心罐，離心罐內設置有攪拌槳，離心罐和攪拌槳通過驅動系統驅動旋轉。

超聲波污水處理裝置至少包括攪拌功能和離心功能，在攪拌作業時，至少攪拌槳旋轉；在離心作業時，離心罐旋轉，攪拌槳靜止。

進一步，驅動系統包括動力裝置和齒輪組，齒輪組包括中心齒輪，中心齒輪的周圍至少嚙合有兩個環繞齒輪，與中心齒輪同軸設置有外齒圈，外齒圈的內側與各環繞齒輪嚙合。動力裝置的輸出端與中心齒輪連接，外齒圈與離心罐連接，至少一個環繞齒輪上安裝有攪拌槳。

進一步，環繞齒輪上同軸貫穿設置有轉軸，轉軸與環繞齒輪之間能夠在可相對旋轉和相對固定之間切換，在二者可相對旋轉時，轉軸處于靜止狀態。轉軸與攪拌槳固定連接。

進一步，轉軸從下而上依次包括旋轉接觸區、固定接觸區、下限位結構、螺旋斜面、上限位結構；超聲波污水處理裝置上部設置有切換結構，切換結構能夠上下移動，切換結構向下移動時推動下限位結構使得各轉軸向下移動，切換結構向上移動時，轉軸在螺旋斜面作用下自動旋轉，最終切換結構到達螺旋斜面的頂部，與上限位結構接觸，并推動轉軸向上移動，此時攪拌槳的攪拌葉方向與離心罐的周向相切；當轉軸移動至下方，固定接觸區與環繞齒輪內側壁接觸，轉軸與環繞齒輪相對固定；當轉軸移動至上方，旋轉接觸區與環繞齒輪內側壁接觸，轉軸與環繞齒輪可相對旋轉。

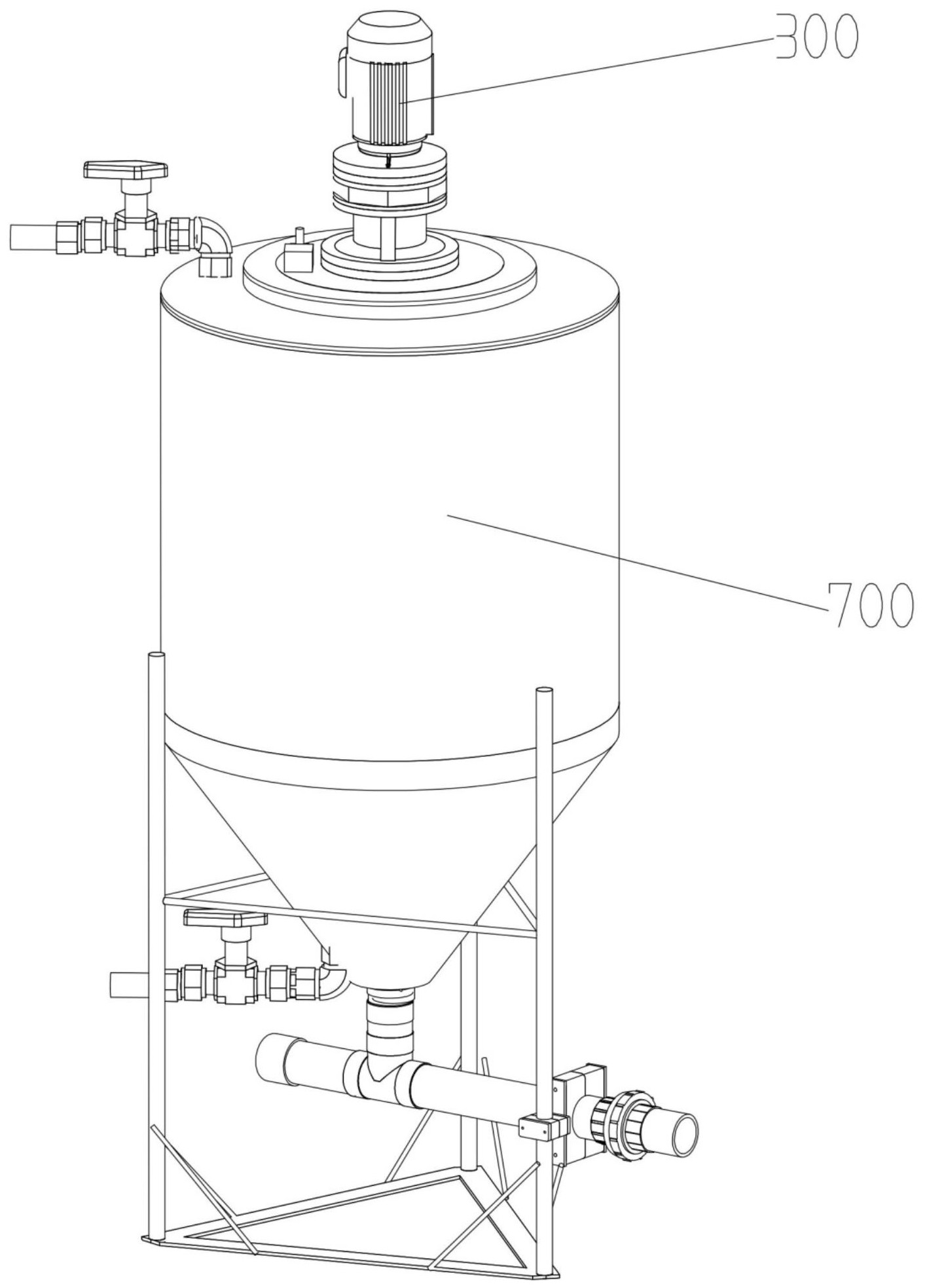

進一步，還包括外罐體，離心罐設置于外罐體內，相對外罐體同軸旋轉。

進一步，還包括排污口，排污口設置于離心罐中部的上部。

進一步，還包括排污管道，排污管道從下而上貫穿離心罐中部的底部，排污管道的上端為排污口。

進一步，還包括超聲波發生器。

進一步，超聲波發生器安裝于排污管道的外側壁。

進一步，在攪拌作業時，攪拌槳和離心罐同時進行方向相反的周向運動。

與現有技術相比，本發明具有如下有益效果：

1、本發明通過設置離心罐，離心罐內設置有攪拌槳，離心罐和攪拌槳通過驅動系統驅動旋轉，在進行水處理攪拌作業時，攪拌槳旋轉進行攪拌，在進行水處理離心作業時，攪拌槳靜止，離心罐旋轉，從而進行離心作業，使得污水處理過程需要進行的攪拌作業和離心作業都在攪拌罐內進行，可以簡化裝置設置，減少清潔維護工作量。

2、本發明將超聲波與溶解氣體處理結合使用，可以加快氣體與液體的反應速率，提高氣體的溶解效率，并通過離心分離排出溶解過程中產生的泡沫，提高水處理效果。

3、本發明可以使得攪拌槳和離心罐同時進行方向相反的周向運動，相互抵消周向運動的影響，并使得水流更加混亂，提高混合效果。本發明采用獨特的驅動系統，僅需要一臺動力裝置即可實現攪拌槳的自轉、攪拌槳的公轉、離心罐的旋轉三種運動，攪拌槳進行與自身公轉方向相反的自轉，可以進一步攪亂離心罐內的水體流動，使得混合過程更加充分。進一步，本發明通過巧妙設置轉軸和切換結構，控制在攪拌槳的自轉、攪拌槳的公轉的同時，不阻礙離心罐的旋轉，從而實現混合功能和離心功能的切換，還能夠使得攪拌葉靜止時的方向正好與離心罐的周向相切，使得水處理離心作業時攪拌葉對水流的阻礙作用最小。

（發明人：王云;孔茹）
