公布日：2023.03.14
申請日：2022.11.10
分類號：C02F11/148(2019.01)I;C02F11/13(2019.01)I
摘要
本發明公開了一種具有除臭功能的污泥干燥減量化裝置，包括放置架，所述放置架的頂部設置有干燥機構，所述放置架的頂部設置有處理機構，所述處理機構包括處理桶，所述處理桶放置在放置架的頂部，所述處理桶的頂部安裝有桶蓋，所述桶蓋的頂部安裝有伺服電機，所述放置架的頂部設置有儲料箱，所述放置架的頂部設置有儲液箱，所述儲液箱的頂部固定貫穿有第一水管，所述儲液箱的頂部安裝有水泵，所述儲料箱的頂部固定貫穿有第一粉管，所述儲料箱的頂部安裝有風機，本發明通過設置處理機構，可以有效地去除污泥中的臭氣和磷，即有效地避免后期對污泥進行干燥時，有刺激性氣味的臭氣從出氣管流出，污染環境的情況。
權利要求書

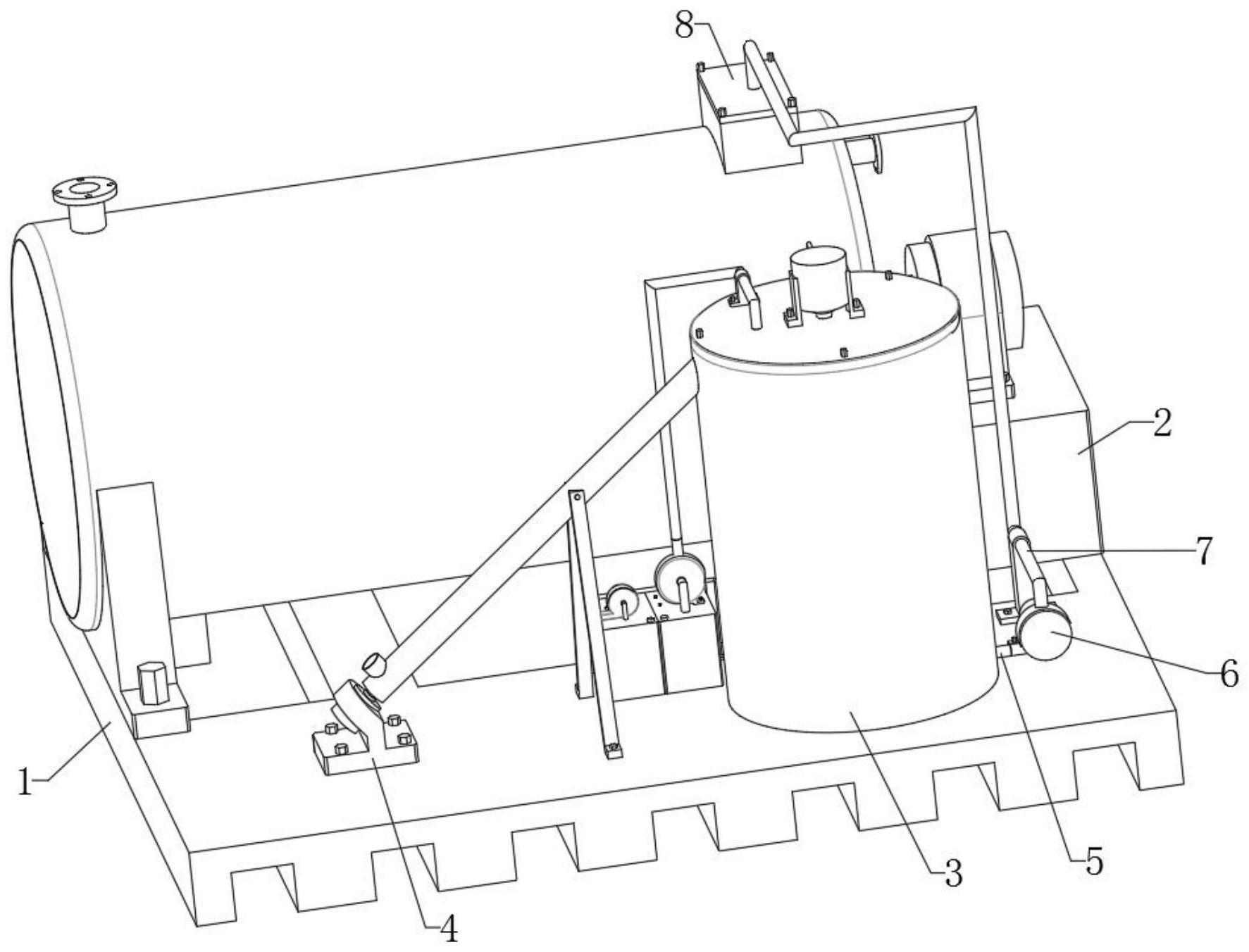

1.一種具有除臭功能的污泥干燥減量化裝置，包括放置架(1)，其特征在于：所述放置架(1)的頂部設置有干燥機構(2)，所述放置架(1)的頂部設置有處理機構(3)；所述處理機構(3)包括處理桶(301)，所述處理桶(301)放置在放置架(1)的頂部，所述處理桶(301)的頂部安裝有桶蓋(302)，所述桶蓋(302)的頂部安裝有伺服電機(303)，所述放置架(1)的頂部設置有儲料箱(304)，所述放置架(1)的頂部設置有儲液箱(305)，所述儲液箱(305)的頂部固定貫穿有第一水管(306)，所述儲液箱(305)的頂部安裝有水泵(307)，所述儲料箱(304)的頂部固定貫穿有第一粉管(308)，所述儲料箱(304)的頂部安裝有風機(309)，所述風機(309)的出粉口安裝有空心塊(310)，所述空心塊(310)的內部固定套接有第二粉管(311)，所述水泵(307)的出水端安裝有第二水管(312)，所述桶蓋(302)的底部固定貫穿有空心管(313)，所述空心管(313)的出口端安裝有噴頭(318)，所述桶蓋(302)的頂部活動貫穿有轉桿(314)，所述轉桿(314)的外表面等距分布固定有多個攪拌板(315)。
2.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述水泵(307)的進水端與第一水管(306)的出水端相連接，所述風機(309)的進粉端與第一粉管(308)的出粉端相連接。
3.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述空心管(313)的進水端與第二水管(312)的出水端相連接，所述伺服電機(303)的輸出端與轉桿(314)的頂部相安裝，所述第二粉管(311)的出粉端活動貫穿桶蓋(302)的頂部。
4.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述第二水管(312)的外壁活動套接有第一穩定架(316)，所述第一穩定架(316)安裝在桶蓋(302)的頂部，所述第二粉管(311)的外壁活動套接有兩個第二穩定架(317)，且兩個第二穩定架(317)安裝在放置架(1)的頂部。
5.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述干燥機構(2)包括放置臺(201)，所述放置臺(201)放置在放置架(1)的頂部，所述放置臺(201)的頂部安裝有減速電機(202)。
6.根據權利要求1所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述放置架(1)的頂部安裝有兩個安裝座(204)，兩個所述安裝座(204)的內部之間固定有桶體(205)。
7.根據權利要求6所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述桶體(205)的內部轉動連接有絞龍(203)，所述絞龍(203)的一端與減速電機(202)的輸出端相安裝，所述絞龍(203)的另一端滑動嵌設在桶體(205)的內壁。
8.根據權利要求6所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述桶體(205)的外壁固定貫穿有出氣管(206)，所述桶體(205)的一側固定貫穿有進氣管(207)，所述桶體(205)的外壁固定貫穿有進料管(208)，所述桶體(205)的外壁固定貫穿有出料管(209)。
9.根據權利要求8所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述放置架(1)的頂部安裝有上料機(4)，所述上料機(4)的出料端活動貫穿處理桶(301)的外壁，所述處理桶(301)的外壁固定貫穿有出泥管(5)，所述放置架(1)的頂部安裝有污泥泵(6)，所述污泥泵(6)的進泥端與出泥管(5)的出泥端相連接。
10.根據權利要求9所述的具有除臭功能的污泥干燥減量化裝置，其特征在于：所述污泥泵(6)的出泥端安裝有泥管本體(7)，所述進料管(208)的頂部安裝有空心板(8)，所述泥管本體(7)的出泥端固定套接在空心板(8)的內部，所述泥管本體(7)的外壁活動套接有穩定座(9)，所述穩定座(9)安裝在放置架(1)的頂部。
發明內容
本發明的目的在于提供一種具有除臭功能的污泥干燥減量化裝置，可以有效地避免污泥干燥減量化裝置在進行污泥干燥時，其裝置出氣端散發出刺激性氣味的氣體，污染環境的情況。
為實現上述目的，本發明提供如下技術方案：一種具有除臭功能的污泥干燥減量化裝置，包括放置架，所述放置架的頂部設置有干燥機構，所述放置架的頂部設置有處理機構；
所述處理機構包括處理桶，所述處理桶放置在放置架的頂部，所述處理桶的頂部安裝有桶蓋，所述桶蓋的頂部安裝有伺服電機，所述放置架的頂部設置有儲料箱，所述放置架的頂部設置有儲液箱，所述儲液箱的頂部固定貫穿有第一水管，所述儲液箱的頂部安裝有水泵，所述儲料箱的頂部固定貫穿有第一粉管，所述儲料箱的頂部安裝有風機，所述風機的出粉口安裝有空心塊，所述空心塊的內部固定套接有第二粉管，所述水泵的出水端安裝有第二水管，所述桶蓋的底部固定貫穿有空心管，所述空心管的出口端安裝有噴頭，所述桶蓋的頂部活動貫穿有轉桿，所述轉桿的外表面等距分布固定有多個攪拌板。
優選的，所述水泵的進水端與第一水管的出水端相連接，所述風機的進粉端與第一粉管的出粉端相連接。
優選的，所述空心管的進水端與第二水管的出水端相連接，所述伺服電機的輸出端與轉桿的頂部相安裝，所述第二粉管的出粉端活動貫穿桶蓋的頂部。
優選的，所述第二水管的外壁活動套接有第一穩定架，所述第一穩定架安裝在桶蓋的頂部，所述第二粉管的外壁活動套接有兩個第二穩定架，且兩個第二穩定架安裝在放置架的頂部。
優選的，所述干燥機構包括放置臺，所述放置臺放置在放置架的頂部，所述放置臺的頂部安裝有減速電機。
優選的，所述放置架的頂部安裝有兩個安裝座，兩個所述安裝座的內部之間固定有桶體。
優選的，所述桶體的內部轉動連接有絞龍，所述絞龍的一端與減速電機的輸出端相安裝，所述絞龍的另一端滑動嵌設在桶體的內壁。
優選的，所述桶體的外壁固定貫穿有出氣管，所述桶體的一側固定貫穿有進氣管，所述桶體的外壁固定貫穿有進料管，所述桶體的外壁固定貫穿有出料管。
優選的，所述放置架的頂部安裝有上料機，所述上料機的出料端活動貫穿處理桶的外壁，所述處理桶的外壁固定貫穿有出泥管，所述放置架的頂部安裝有污泥泵，所述污泥泵的進泥端與出泥管的出泥端相連接。
優選的，所述污泥泵的出泥端安裝有泥管本體，所述進料管的頂部安裝有空心板，所述泥管本體的出泥端固定套接在空心板的內部，所述泥管本體的外壁活動套接有穩定座，所述穩定座安裝在放置架的頂部。
與現有技術相比，本發明的有益效果是：
1、本發明通過設置處理機構，當需要對污泥進行除臭和除磷操作時，此時向儲料箱的內部倒入適量的硫酸亞鐵粉末，向儲液箱的內部倒入植物液除臭劑，之后利用上料機污泥送入處理桶的內部，與此同時，啟動水泵，此時啟動的水泵會直接通過第一水管和第二水管的配合，直接將儲液箱內部的植物液除臭劑慢慢吸走，導流到空心管的內部，接著直接進入噴頭的內部，之后從噴頭的出口噴出，噴灑在從上料機出口流出的污泥表面，與此同時，啟動風機，這時啟動的風機會在第一粉管、第二粉管和空心塊的配合下，直接將儲料箱內部的硫酸亞鐵粉末給吸出，噴灑在被淋有植物液除臭劑污泥的表面，再之后被噴灑植物液除臭劑和硫酸亞鐵粉末的污泥會并不斷地在處理桶的內壁底部堆積，當處理桶的內部放入適量的污泥時，此時直接停止上料機的污泥上料，同時關閉水泵和風機，接著直接啟動伺服電機，此時啟動的伺服電機通過轉桿配合，接帶動所有的攪拌板對污泥、植物液除臭劑和硫酸亞鐵粉末混合物進行攪拌，這時植物液除臭劑中的有效除臭分子中間含有具有生物活性、化學活性、共軛雙鍵等活性基團，會與污泥中不同的異味發生作用，以達到除臭的目的，同時硫酸亞鐵粉末也會將污泥中的含有的磷給同步去除掉，此方法可以有效地去除污泥中的臭氣和磷，即有效地避免后期對污泥進行干燥時，有刺激性氣味的臭氣從出氣管流出，污染環境的情況。
2、本發明設通過設置干燥機構，當污泥臭味和磷被去除后，需要進行下一步干燥時，此時直接啟動污泥泵，同時通過出泥管、空心板、進料管和泥管的配合，直接將除臭、除磷后的污泥給送到桶體的內部，與此同時，將進氣管的進氣端通入帶有高溫的氣體，同時啟動減速電機，這時啟動的減速電機會帶動絞龍發生轉動，同時通過桶體的配合，直接帶動進入桶體內部的污泥慢慢地移動，而這時進入桶體內部的高溫氣體會直接將慢慢移動的污泥進行干燥操作，當污泥快要接觸到出料管的進口時，此時污泥幾乎完全被干燥，當被干燥的污泥接觸到出料管的進口時，此時污泥會在自身重力的作用下，直接從出料管出口流出，同時干燥污泥后的氣體會直接從出氣管的出口排出，此方法可以有效地對污泥進行干燥操作，即有效地實現污泥減量化操作。
（發明人：工炳勝;許久強;王繼民;楊春生;孫猛）
