申請日2013.09.24

　　公開(公告)日2014.07.02

　　IPC分類號C02F3/10

　　摘要

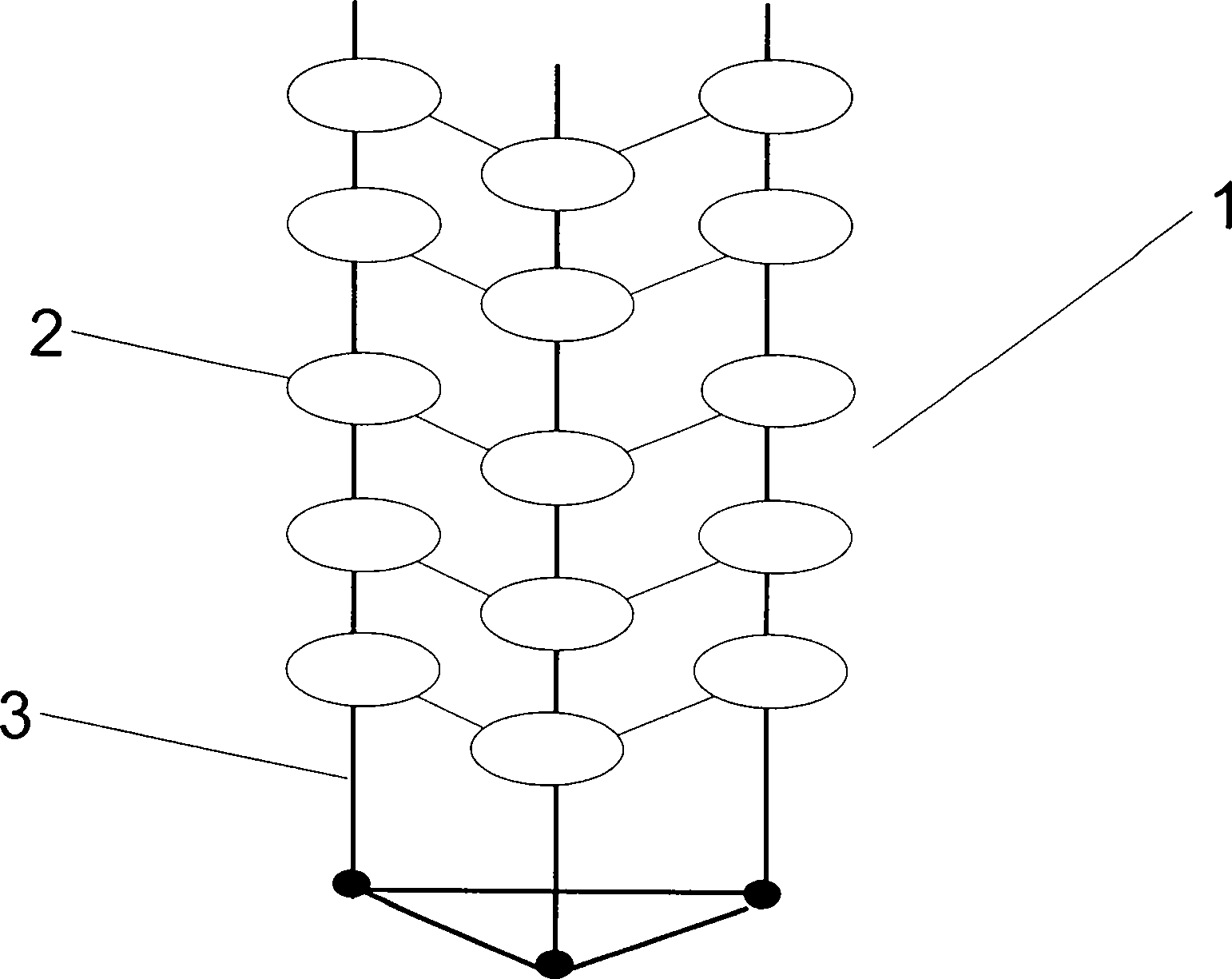

　　本實用新型公開了一種用于污水處理的竹炭纖維填料，是由若干個填料處理單元1構成，其特征在于，所述的填料處理單元1是由多個層級小型處理單元2和固定桿3組成，層級小型處理單元2固定在固定桿3上，小型處理單元2是由一至二個竹絲圈21和若干個竹炭纖維片22構成，一至二個竹絲圈21設置在中間，若干個竹炭纖維片22設置在竹絲圈21的外周邊;其優點是，竹炭纖維填料施用時不會溶出有害物質，廢棄后也不會形成二次污染;該填料空隙率大，水流阻力小，不易產生明顯積泥和凝團現象，能使生物膜分布均勻，不會被生物膜堵塞;竹纖維具有很好的生物相容性，該填料負載的生物量大。由于填料是采用懸掛式，所以使用簡單，更換方便，相應降低了使用和管理成本。因此，具有較高的污水處理效果。

　　權利要求書

　　1.一種用于污水處理的竹炭纖維填料，是由若干個填料處理單元(1)構成，其特征在于，所述的填料處理單元(1)是由多個層級小型處理單元(2)和固定桿(3)組成，所述的層級小型處理單元(2)固定在固定桿(3)上，所述的小型處理單元(2)是由竹絲圈(21)和若干個竹炭纖維片(22)構成，所述竹絲圈(21)設置在中間，所述若干個竹炭纖維片(22)設置在竹絲圈(21)外周。

　　2.如權利要求1所述的一種用于污水處理的竹炭纖維填料，其特征在于，所述的竹絲圈(21)是由竹炭纖維編織成一個圓環形，所述的竹炭纖維片(22)是由若干根竹炭纖維編織成放射式的扇形結構。

　　3.如權利要求1所述的一種用于污水處理的竹炭纖維填料，其特征在于，所述的由竹絲圈和竹炭纖維片構成的小型處理單元(21)，設置在中間位的是由二個圓環形竹絲圈(21)重疊在一起，設置在竹絲圈(21)的外周邊的若干個扇形結構的竹纖維片(22)上的竹炭纖維的外端點形成一個放射式圈。

　　說明書

　　一種用于污水處理的竹炭纖維填料

　　技術領域

　　本實用新型涉及于污染處理填料技術領域，尤其是涉及到污水處理器上用的填料，具體地說是一種用于污水處理的竹炭纖維填料。

　　背景技術

　　在污水凈化處理技術中，生物接觸氧化法是一種經典的浸沒式生物膜法，其實質是在反應器內填充填料，污水以一定的流速流經填料。在膜上微生物新陳代謝的作用下水中的污染物得以除去，從而使污水得到凈化。

　　在生物接觸氧化法中，填料是微生物的載體，填料的選擇決定了反應器內可供生物膜生長的比表面積的大小和生物膜量的大小，在一定的水力負荷和曝氣強度下，又決定了反應器內傳質條件和氧的利用率。為此，填料的性能直接影響到反應器運行的效果并成為水處理效率的關鍵因素。

　　一般而言，性能良好的填料應具有以下特點：①填料上生物膜分布均勻，不產生明顯積泥、不產生凝團現象;②空隙率較大，不會被生物膜堵塞，不易被水中油污粘住而影響處理效果;③要求抗壓強度高，有較高的耐鹽、耐腐蝕性;④要有盡可能高的比表面積和良好的親水性能，使盡可能多的生物膜附著在填料上;⑤要求充氧動力效果好，可降低運行費用，節省能源;⑥水流阻力小、對化學和生物穩定性強，不溶出有害物質產生二次污染。目前，生物接觸氧化填料的發展經過以下階段：①定型固定填料，主要以蜂窩狀填料為主，該類填料的缺陷是布水、布氣均勻性的要求很高，易發生脫膜困難，從而引起堵塞;②懸掛式填料，其中具代表性的有軟性填料、半軟性填料、組合式填料等。其中組合式填料組合式填料比表面積大、易掛膜和半軟性填料不結團、氣泡切割性能好的優點;且污水 處理能力優于軟性、半軟性填料。③分散式填料包括堆積式、懸浮式填料，特點是無需固定和懸掛，只需將其放置在處理裝置之中，使用方便，更換簡單。

　　然而，現階段微生物填料普遍存在著二次污染等缺陷。以固定填料為例，其材質有聚氯乙烯塑料、聚丙烯塑料等;分散式填料一般采用聚乙烯、聚丙烯、聚氨酯等特制的醛化纖維或滌綸絲。由于上述填料均是采用石油副產物生產的聚合物，其廢棄后二次污染等問題不可避免;因此，開發綠色、無二次污染填料迫在眉睫。

　　實用新型內容

　　(一)要解決的技術問題

　　本實用新型要解決的技術問題是，研制一種在填料上生物膜分布均勻，不易產生明顯積泥和凝團現象;空隙率較大，不會被生物膜堵塞;有較高的耐鹽、耐腐蝕性;水流阻力小、對化學和生物穩定性強，不溶出有害物質產生二次污染及使用方便，更換簡單的用于污水處理器上的填料。

　　(二)技術方案

　　一種用于污水處理的竹炭纖維填料，是由若干個填料處理單元構成，其特征在于，所述的填料處理單元是由多個層級小型處理單元和固定桿組成，所述的層級小型處理單元固定在固定桿上，所述的小型處理單元是由一至二個竹絲圈和若干個竹炭纖維片構成，所述一至二個竹絲圈設置在中間，所述若干個竹炭纖維片設置在竹絲圈的外周邊。

　　作為上述技術方案的補充、完善或優選，本實用新型還具有如下特征：

　　所述的竹絲圈是由竹炭纖維編織成一個圓環形，所述的竹炭纖維片是由若干根竹炭纖維編織成放射式的扇形結構。

　　所述的由竹絲圈和竹炭纖維片構成的小型處理單元，設置在中間位的是竹絲圈是由二個圓環形的竹絲圈重疊在一起，設置在竹絲圈的外周邊的若干個扇形結構的竹炭纖維片上的竹炭纖維的外端點形成一個放射式圈。

　　(三)有益效果

　　本實用新型中填料是采用竹炭纖維等天然竹材原料進行編織構成。其有益效果是：竹炭纖維填料施用時不會溶出有害物質，廢棄后也不會形成二次污染;該填料空隙率大，水流阻力小，不易產生明顯積泥和凝團現象，能使生物膜分布均勻，不會被生物膜堵塞;竹炭纖維具有很好的生物相容性，該填料負載的生物量大。由于填料是采用懸掛式，所以使用簡單，更換方便，相應降低了使用和管理成本。因此，具有較高的污水處理效果。由于填料是采用懸掛式，所以使用簡單，更換方便，相應降低了使用和管理成本。
