申請日2013.09.25

　　公開(公告)日2014.03.26

　　IPC分類號C02F1/52

　　摘要

　　本實用新型提出了一種污水處理無動力藥劑投加裝置，所述藥劑投加裝置包括：至少一部分浸入污水中并且可被流動的污水推動的葉輪;在一端與葉輪連接的傳動裝置;連接至傳動裝置另一端的藥劑推進器;以及與該藥劑推進器連通的藥劑存儲斗;其中所述葉輪連接至傳動裝置的輸入端，所述傳動裝置的輸出端連接至藥劑推進器，藥劑存儲斗內的藥劑在推進器的作用下經由加藥口加入污水中。

　　權利要求書

　　1.一種污水處理無動力藥劑投加裝置，其特征在于，所述藥劑投加 裝置包括：

　　至少一部分浸入污水中并且可被流動的污水推動的葉輪;

　　在一端與葉輪連接的傳動裝置;

　　連接至傳動裝置另一端的藥劑推進器;以及

　　與該藥劑推進器連通的藥劑存儲斗;

　　其中所述葉輪連接至傳動裝置的輸入端，所述傳動裝置的輸出端連 接至藥劑推進器，藥劑存儲斗內的藥劑在推進器的作用下經由加藥口加 入污水中。

　　2.根據權利要求1所述的投加裝置，其特征在于，藥劑存儲斗和藥 劑推進器之間設有調節通道大小的調節裝置。

　　3.根據權利要求2所述的投加裝置，其特征在于，所述調節通道大 小的調節裝置是可調節插入幅度的插板。

　　4.根據權利要求2所述的投加裝置，其特征在于，在所述傳動裝置 和藥劑推進器之間設置有可拆卸的連接裝置。

　　5.根據權利要求1-4之一所述的投加裝置，其特征在于，所述藥劑 投加裝置還包括勢能調節板，該勢能調節板設置在葉輪和出藥口的上游， 并且該勢能調節板的至少一部分浸沒在污水中。

　　6.根據權利要求5所述的投加裝置，其特征在于，所述勢能調節板 是設置有網孔的網格板，該網格板的網孔直徑為1-5mm。

　　7.根據權利要求5所述的投加裝置，其特征在于，所述藥劑推進器 選自螺桿式推進器或點觸式推進器。

　　8.根據權利要求6所述的投加裝置，其特征在于，所述藥劑推進器 選自螺桿式推進器或點觸式推進器。

　　說明書

　　一種污水處理無動力藥劑投加裝置

　　技術領域：

　　本實用新型涉及污水處理設備，特別是涉及一種污水處理無動力藥 劑投加裝置。

　　背景技術

　　污水處理廠站在運行初期來水量波動較大，為更好地消除水量波動 對出水穩定達標的影響，往往在部分處理單元會出現應急加藥的可能， 例如：初沉池前投加混凝藥劑去除部分懸浮物和化學需氧量;二沉池前 投加藥劑提高污泥的沉降性能;出水前投加脫色劑和消毒劑等。通過上 述加藥環節可起到減輕單元處理的有機負荷、減少出水懸浮物等作用。

　　目前，污水處理廠內主要采取“溶藥-計量泵可調投加”的方式進行 藥劑投加。這類投加方式一般在設計范圍內可調，但是對于超過設計標 準的水量和水質的瞬間波動無法及時完成調控，尤其是現場條件受限不 能采取溶藥投加的方式，往往采取直接投加干粉的方式，這樣人工投藥 工作負荷增大，并且藥劑投加比例過量或不足。

　　中國發明專利申請CN200910204635.2公開了一種無動力定量加藥、 混合污水處理裝置，設有可翻轉的水箱，并在水箱的下部設水箱翻轉配 重塊;在水箱處于平衡位置時，其上部為開口，開口大于水箱底部;污 水入口設在水箱的上方;在所述水箱的上方，還設有與水箱翻轉聯動的 定量加藥機構。在該專利文本中還公開了上述污水處理裝置的使用、調 整方法。采用上述技術方案，可以使設備體積很小，適合單個餐館或洗 浴中心使用;設備為長方型箱體，移動、安裝方便;不需要使用電能， 除需人工更換藥瓶外可以完成自動污水計量、自動定量加藥、自動混合 攪拌、一次沉淀過程;采用與地面相平的二次沉淀池，可以完成污水處 理全過程。

　　中國專利申請CN201020566669.4公開了一種污水處理無動力自動 加藥液裝置，屬于對靠重力由儲存容器流出的流體流量進行控制的裝置。 該裝置由藥液儲罐、輸藥液總管線和支管線、控制閥、放空杯和流量計 組成。輸藥液總管線的首端與藥液儲罐相連。各輸藥液支管線的前端都 與輸藥液總管線相連。輸藥液總管線前段裝一只總控制閥。各輸藥液支 管線前段各裝一只支線控制閥、一只放空杯、一只流量計，支管線后段 都直達藥液投加點，支管線后段尾端口都低于藥液儲罐的出口。

　　現有技術中的上述兩種技術方案針對超過設計標準的水量和水質瞬 間波動均無法及時完成調控，并且也難以應用于污水處理量較大的污水 處理廠站。

　　實用新型內容

　　為了解決解決現有技術中的上述問題，特別是為了解決污水處理廠 水量瞬間波動超過設計標準，從而導致溶藥-計量泵無法及時完成調控或 現場直接投加干粉方式時人工投藥工作負荷增大、藥劑投加比例過量或 不足等問題，本實用新型提供了一種新穎的污水處理無動力藥劑投加裝 置。

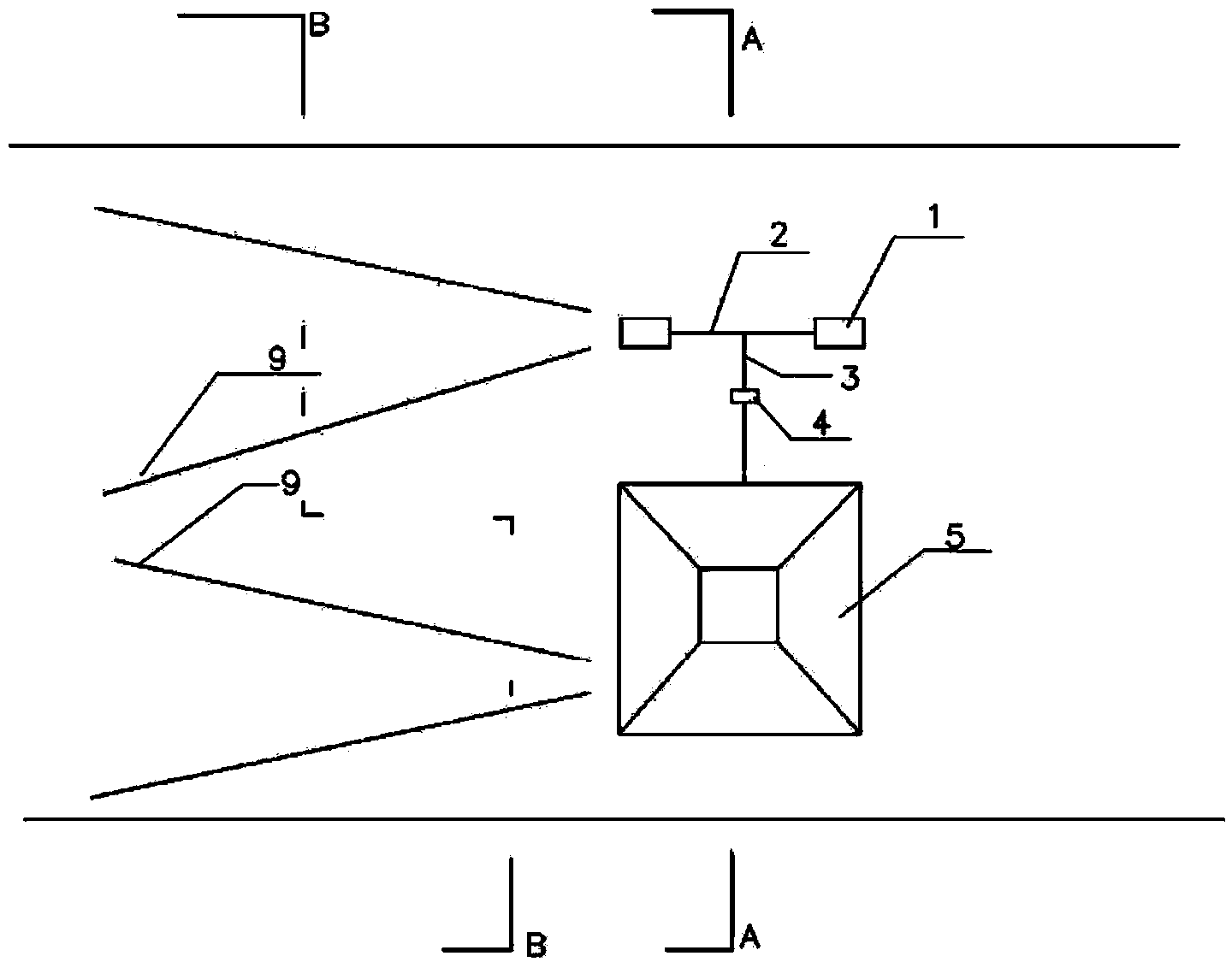

　　在根據本實用新型的該污水處理無動力藥劑投加裝置的一個實施方 式中，所述藥劑投加裝置包括：至少一部分浸入污水中并且可被流動的 污水推動的葉輪;在一端與葉輪連接的傳動裝置;連接至傳動裝置另一 端的藥劑推進器;以及與該藥劑推進器連通的藥劑存儲斗;其中所述葉 輪連接至傳動裝置的輸入端，所述傳動裝置的輸出端連接至藥劑推進器， 藥劑存儲斗內的藥劑在推進器的作用下經由加藥口加入污水中。

　　優選地，在藥劑存儲斗和藥劑推進器之間可以設有調節通道大小的 調節裝置。而且所述調節通道大小的調節裝置可以是可調節插入幅度的 插板。在所述傳動裝置和藥劑推進器之間可以設置有可拆卸的連接裝置。

　　在根據本實用新型的實施方式中，所述藥劑投加裝置還包括勢能調 節板，該勢能調節板設置在葉輪和出藥口的上游并且該勢能調節板的至 少一部分浸沒在污水中。

　　優選地，所述勢能調節板是設置有網孔的網格板，該網格板的網孔 直徑為1-5mm。進一步優選地，所述藥劑推進器選自螺桿式推進器或點 觸式推進器。

　　本實用新型所帶來有益之處至少在于以下方面：

　　利用根據本實用新型的無動力藥劑投加裝置，能夠通過藥劑投加裝 置的勢能調節板調節富余水頭轉為動能;

　　能夠實現藥劑的自動按比例投加;

　　較好地解決水量瞬間波動時對污水處理流程單元環節的沖擊;

　　全過程不需要使用電能;

　　藥劑量可實現精確控制，同時藥劑投加后與水能實現劇烈混合、藥 劑的充分溶解和混凝。
