申請日2013.09.25

　　公開(公告)日2014.03.12

　　IPC分類號C02F11/12; B01D21/02

　　摘要

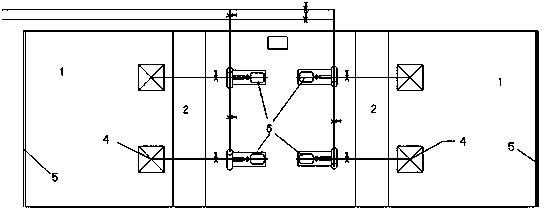

　　本實用新型公開了一種選煤廠場地污水收集處理池，包括污水池(1)，污水池(1)兩側分別為污水來料溝(5)和清水池(2)，污水池(1)與清水池(2)之間設置有三道高度不同的閘門(3)，污水池(1)底部有污泥坑(4)，污泥坑(4)通過底流入料管(7)，清水池(2)通過清水入料管(8)分別與渣漿泵(6)相連。本實用新型保證了下雨天的廠區安全，又保證了廠區煤泥水不污染環境，通過污水變清水循環使用，降低了清水消耗，節約了水資源，污泥摻入煤泥外銷增加收入。

　　權利要求書

　　1.一種選煤廠場地污水收集處理池，其特征在于：包括污水池(1)，污水池(1)兩側分別為污水來料溝(5)和清水池(2)，污水池(1)與清水池(2)之間設置有三道高度不同的閘門(3)，污水池(1)底部有污泥坑(4)，污泥坑(4)通過底流入料管(7)，清水池(2)通過清水入料管(8)分別與渣漿泵(6)相連。

　　2.根據權利要求1所述的一種選煤廠場地污水收集處理池，其特征在于：污水池(1)底部與水平面有一個15～20°的夾角。

　　3.根據權利要求1或2所述的一種選煤廠場地污水收集處理池，其特征在于：污水池(1)上方設置有刮泥機(9)。

　　說明書

　　選煤廠場地污水收集處理池

　　技術領域

　　本實用新型涉及一種污水收集處理池，特別是選煤廠場地內用于污水收集的處理池結構。

　　背景技術

　　土城礦選煤廠是一個年處理原煤300萬噸的現代化工廠，坐落在柏果鎮小云尚拖長江邊的山腳下，由于地勢原因，雨天工業場地積水嚴重，造成安全隱患。土城礦選煤廠設計時未考慮工業場地、廠區周邊污水及雨水分流收集，每天廠區打掃衛生、設備冷卻水、廠房跑、冒、滴、漏的煤泥水，絕大部分自由流入拖長江，對拖長江造成污染。市、縣環保局到現場檢查后要求場地污水不能流入拖長江。

　　發明內容

　　本實用新型要解決的技術問題是：提供一種選煤廠場地污水收集處理池，解決場地內雨水、污水的收集和排放問題，同時能夠有效處理污泥。

　　本實用新型采用的技術方案是：一種選煤廠場地污水收集處理池，包括污水池，污水池兩側分別為污水來料溝和清水池，污水池與清水池之間設置有三道高度不同的閘門，污水池底部有污泥坑，污泥坑通過底流入料管，清水池通過清水入料管分別與渣漿泵相連。污水池既有收集作用也有沉淀作用。污水池與清水池隔墻上的溢流口用于澄清后的清水流入清水池，三道閘門則是為了方便調節清水流量，高低不同則是為了應對水池水位處于不同高度時的調整。

　　所述污水池底部與水平面有一個15～20°的夾角。這樣一來污泥能夠在自重和水流的帶動下，滑入污泥坑。

　　所述污水池上方設置有刮泥機。刮泥機為自動循環刮泥機，最大限度降低人工消耗。

　　清水池中的清水作為生產用補充水進入生產系統，可以循環利用。

　　從污泥坑抽出的污泥通過管道打到濃縮機，然后加藥濃縮后經帶式壓濾機回收，干燥機干燥后作為煤泥外銷。

　　本實用新型保證了下雨天的廠區安全，又保證了廠區煤泥水不污染環境，通過污水變清水循環使用，降低了清水消耗，節約了水資源，污泥摻入煤泥外銷增加收入。
