申請日2013.09.25

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種用于處理含油污水的裝置。本發明屬于污水處理技術領域。一種用于處理含油污水的裝置，其特點是：處理含油污水的裝置包括調節池、水解酸化池、硝化池、沉淀池、膜生物反應器池、產水池，調節池與水解酸化池相連通，水解酸化池與硝化池相連通，硝化池與沉淀池相連通，沉淀池與膜生物反應器池相連通，膜生物反應器池通過自吸泵與產水池相連通;調節池設有混凝劑加藥機構和絮凝劑加藥機構，調節池和硝化池均設有曝氣裝置，沉淀池的底端連通有儲泥箱，儲泥箱連接排污泵進行排污處理。本發明具有結構簡單，占地少，操作維護方便，處理效果好，出水水質好污泥處理費用低，節能環保，工作效率高等優點。

　　權利要求書

　　1.一種用于處理含油污水的裝置，其特征是：處理含油污水的裝置包括調節池、水解 酸化池、硝化池、沉淀池、膜生物反應器池、產水池，調節池與水解酸化池相連通， 水解酸化池與硝化池相連通，硝化池與沉淀池相連通，沉淀池與膜生物反應器池相 連通，膜生物反應器池通過自吸泵與產水池相連通;調節池設有混凝劑加藥機構和 絮凝劑加藥機構，調節池和硝化池均設有曝氣裝置，沉淀池的底端連通有儲泥箱， 儲泥箱連接排污泵進行排污處理。

　　2.根據權利要求1所述的用于處理含油污水的裝置，其特征是：調節池的入水口處設 有第一沙濾裝置，調節池內設有撇油器，調節池通過自吸泵及出水管路連接有第二 沙濾裝置，第二沙濾裝置連通水解酸化池。

　　3.根據權利要求2所述的用于處理含油污水的裝置，其特征是：撇油器包括一敞開式 的槽管，槽管的兩端均設有一浮動塊，浮動塊為塑料泡沫，槽管的底端連通有一油 管，油管與設在調節池外部的球閥相連通。

　　4.根據權利要求1、2或3所述的用于處理含油污水的裝置，其特征是：水解酸化池 和硝化池內設有填料，硝化池裝有攪拌機構。

　　5.根據權利要求1、2或3所述的用于處理含油污水的裝置，其特征是：沉淀池內設 有斜板。

　　6.根據權利要求1、2或3所述的用于處理含油污水的裝置，其特征是：儲泥箱底端 排污泵連接有板框壓濾機。

　　說明書

　　一種用于處理含油污水的裝置

　　技術領域

　　本發明屬于污水處理技術領域，特別是涉及一種用于處理含油污水的裝置。

　　背景技術

　　目前，隨著油田開發進程的加快，油田污水日益增多，嚴重的污染了生態壞境。油田 污水水質復雜，含有石油破乳劑、鹽、酚、硫等污染環境物質。油田污水一般具有以下特 征：含油量高(1000mg/L);礦化度高(20000-50000mg/L);PH值偏堿(7.5-8.5);污水 中含有細菌(硫酸鹽還原菌)等。油田污水主要包括原油脫出水、鉆井污水及站內其他類 型的含油污水。現有的此類污水處理裝置結構復雜，運行成本高，處理效率低;如果不進 行處理而直接排放的話，直接給水環境造成嚴重的污染，存在嚴重影響生態環境等技術問 題。

　　發明內容

　　本發明為解決公知技術中存在的技術問題而提供一種用于處理含油污水的裝置。

　　本發明的目的是提供一種具有結構簡單，占地少，操作維護方便，處理效果好，出水 水質好污泥處理費用低，節能環保，工作效率高等特點的用于處理含油污水的裝置。本 發明尤其適合處理含油的污水。

　　本發明用于處理含油污水的裝置所采取的技術方案是：

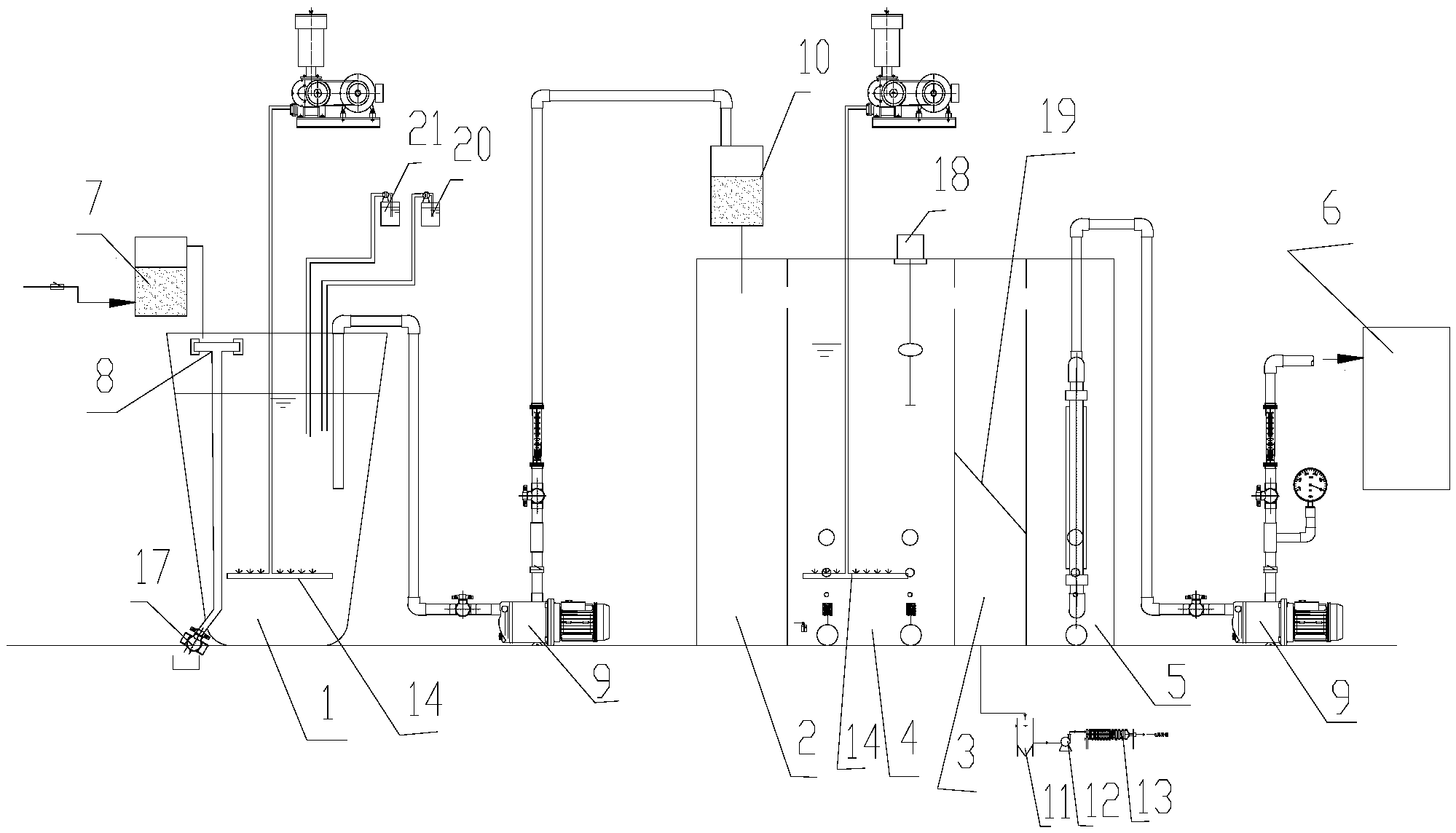

　　一種用于處理含油污水的裝置，其特點是：處理含油污水的裝置包括調節池、水解 酸化池、硝化池、沉淀池、膜生物反應器池、產水池，調節池與水解酸化池相連通，水解 酸化池與硝化池相連通，硝化池與沉淀池相連通，沉淀池與膜生物反應器池相連通，膜生 物反應器池通過自吸泵與產水池相連通;調節池設有混凝劑加藥機構和絮凝劑加藥機構， 調節池和硝化池均設有曝氣裝置，沉淀池的底端連通有儲泥箱，儲泥箱連接排污泵進行排 污處理。

　　本發明用于處理含油污水的裝置還可以采用如下技術方案：

　　所述的用于處理含油污水的裝置，其特點是：調節池的入水口處設有第一沙濾裝置， 調節池內設有撇油器，調節池通過自吸泵及出水管路連接有第二沙濾裝置，第二沙濾裝置 連通水解酸化池。第一沙濾裝置和第二沙濾裝置能濾除油塊和大油滴，保證下一工序的順 利進行。

　　所述的用于處理含油污水的裝置，其特點是：撇油器包括一敞開式的槽管，槽管的 兩端均設有一浮動塊，浮動塊為塑料泡沫，槽管的底端連通有一油管，油管與設在調節池 外部的球閥相連通。撇油器由于在槽管的兩端為塑料泡沫的滑動塊，能始終浮在水面上， 調節池內殘留的油塊和贓物通過敞開式的槽管收納，通過油管及球閥排出調節池外，處理 效果好。

　　所述的用于處理含油污水的裝置，其特點是：水解酸化池和硝化池內設有填料，硝 化池裝有攪拌機構。

　　所述的用于處理含油污水的裝置，其特點是：沉淀池內設有斜板。

　　所述的用于處理含油污水的裝置，其特點是：儲泥箱底端排污泵連接有板框壓濾機。

　　本發明具有的優點和積極效果是：

　　用于處理含油污水的裝置由于采用了本發明全新的技術方案，與現有技術相比，本 發明由于設有沙濾裝置和撇油器能夠有效的將油污去除掉，處理效果好，工作效率高，節 能環保;采用膜生物反應器進行污水處理，出水水質好，占地少，可以維持較高的污泥濃 度，操作維護簡單，污泥處理費用低;令含油污水處理更加方便;具有結構簡單、易于操 作、成本低、工作效率高等優點。
