申請日2013.09.26
公開(公告)日2014.05.07
IPC分類號C02F9/10; F24H4/02; F25B30/06
摘要
本實用新型涉及一種洗浴廢水余熱回收和循環凈化系統，具體涉及一種利用反滲透對洗浴廢水進行深度處理后循環使用的水熱回收型處理系統。本系統主要由通過管道依次連接的收集箱、毛發過濾器、循環泵、砂濾、精密過濾器、高壓泵、反滲透裝置和板式換熱器組成，浴池產生的廢水進入到收集箱內，反滲透的出水通過板式換熱器加熱后排入到浴池中。所述反滲透裝置產生的濃水進行排放，并設有一轉子流量計。所述板式換熱器的熱源采用恒溫除濕熱泵。本系統以洗浴廢水為源體，經深度處理后有效的回用，不僅降低了水資源的浪費，而且有效利用廢水中殘余的熱量，降低了浴池恒溫的熱能需求，具有良好的社會效益。
權利要求書
1.一種洗浴廢水余熱回收和循環凈化系統主要由通過管道依次連接的收集箱、毛發過濾器、循環泵、砂濾、精密過濾器、高壓泵、反滲透裝置和板式換熱器組成，其特征在于所述反滲透裝置產生的濃水進行排放，并設有一轉子流量計，所述板式換熱器的熱源采用恒溫除濕熱泵。
說明書
一種洗浴廢水余熱回收和循環凈化系統
技術領域
本實用新型涉及一種洗浴廢水余熱回收和循環凈化系統，具體涉及一種利用反滲透對洗浴廢水進行深度處理后循環使用的水熱回收型處理系統。
背景技術
隨著人們生活水平的提高，洗浴中心已成為人民文化生活和城市建設的重要組成部分。為節約用水并保證人民的身心健康及浴池清潔衛生，浴池需要配備一套循環凈化設備。
洗浴行業是一種需要消耗大量水資源的行業，而且洗浴廢水具有水量大、污染輕、水質穩定、余熱高的特點，所以洗浴廢水應優先作為一種再利用的水源來開發，目前傳統的浴池處理系統采用加藥絮凝，氯劑消毒后再用其它過濾器的處理方法，其操作復雜，占地面積大，處理后剩余藥劑對人體有害。
因此需要設計一種洗池循環凈化系統，對浴池內的水進行深度處理后循環使用，使廢水中的余熱得到充分利用，對能源、資源的利用更加合理、節約和環保，進而創建節約型浴池。
發明內容
本實用新型的目的是提供一種洗浴廢水余熱回收和循環凈化系統，既能降低浴場的熱能需求和運行水費又可以提高浴池水質，創建節約型浴池。

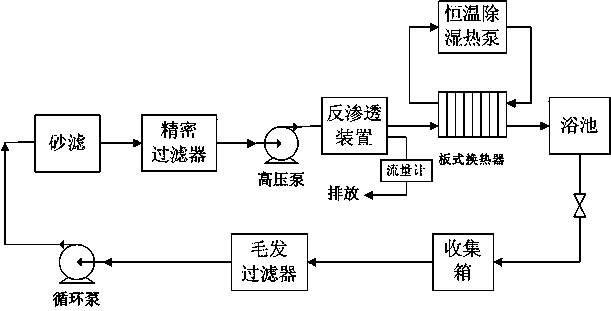

為實現上述目的，本實用新型采用以下技術方案：本系統主要由通過管道依次連接的收集箱、毛發過濾器、循環泵、砂濾、精密過濾器、高壓泵、反滲透裝置和板式換熱器組成，浴池產生的廢水進入到收集箱內，反滲透的出水通過板式換熱器加熱后排入到浴池中。
所述反滲透裝置產生的濃水進行排放，并設有一轉子流量計。
所述板式換熱器的熱源采用恒溫除濕熱泵。恒溫除濕熱泵能將池水表面蒸發的熱損失回收利用，轉移到反滲透的產水中，浴池廢水中本身含有大量的余熱，將這部分水進行再加熱回用時，大大減少了熱能需求。
本套系統連接到浴池上形成一套廢水余熱回收和循環凈化系統，處理后水質超過飲用水標準，處理后不含任何藥劑，衛生環保，節省熱能水費90%以上，節能效果顯著。
本系統以洗浴廢水為源體，有效利用其剩余熱量，既不消耗水資源，也不污染水資源，環保無污染，具有良好的社會效益。
