申請日2017.09.28

　　公開(公告)日2018.02.23

　　IPC分類號B60S3/04

　　摘要

　　一種洗車污水的引流裝置涉及污水導流領域。為減少洗車對別人帶來的不便，技術方案是：一種洗車污水的引流裝置，包括一張長方形橡筋膜，其特征是：橡筋膜的每個角都用一個支撐架支撐起來，即橡筋膜有四個角、支撐架有四個，其中兩個支撐架之間的距離小于另外兩個支撐架之間距離，使橡筋膜的三個邊處于繃直狀態并高于地面，另外的一個邊貼近地面。橡筋膜的長度為5‑7米，寬為2‑2.5米，厚度為0.5‑2毫米。支撐架由底部的支撐平面和固定在支撐平面中心的支撐柱組成，橡筋膜的每個角都有一個囊狀物，每個支撐架的支撐柱插入其中一個囊狀物。有益效果：減少家用洗車對環境或者鄰里帶來的不變或者傷害;裝置實用范圍較大，有普適性;節家庭成本。

　　權利要求書

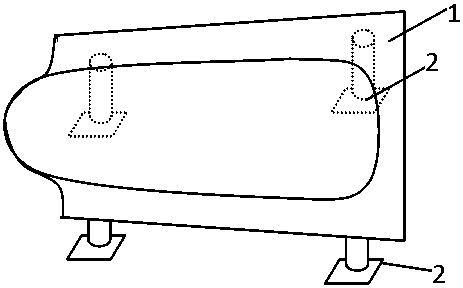

　　1.一種洗車污水的引流裝置，包括一張長方形橡筋膜(1)，其特征是：橡筋膜(1)的每個角都用一個支撐架(2)支撐起來，即橡筋膜(1)有四個角、支撐架(2)有四個，其中兩個支撐架(2)之間的距離小于另外兩個支撐架(2)之間距離，使橡筋膜(1)的三個邊處于繃直狀態并高于地面，另外的一個邊貼近地面。

　　2.根據權利要求1所述的一種洗車污水的引流裝置，其特征是：橡筋膜(1)的長度為5-7米，寬為2-2.5米，厚度為0.5-2毫米。

　　3.根據權利要求1所述的一種洗車污水的引流裝置，其特征是：支撐架(2)的高度為10-20厘米。

　　4.根據權利要求1所述的一種洗車污水的引流裝置，其特征是：支撐架由底部的(2)的支撐平面(5)和固定在支撐平面(5)中心的支撐柱(4)組成，橡筋膜(1)的每個角都有一個囊狀物(3)，每個支撐架(2)的支撐柱(4)插入其中一個囊狀物(3)。

　　5.根據權利要求1所述的一種洗車污水的引流裝置，其特征是：橡筋膜(1)的中心有一個圓孔(6)，圓孔(6)的下方連通一根管道。

　　6.根據權利要求1所述的一種洗車污水的引流裝置，其特征是：橡筋膜(1)的邊緣有一個漏斗(7)，漏斗(7)的外側邊緣上翹。

　　說明書

　　一種洗車污水的引流裝置

　　技術領域

　　本發明涉及一種污水導流領域。

　　背景技術

　　現在都市里，建筑比較擁擠，洗車場相對比較遠，運營的成本比較高，導致洗車費比較貴，因此洗車成本比較大：開車前往需要時間和燃料，洗車場需要等待，還有洗車費比較昂貴。如果自己洗車，現有比較多的家用洗車的裝置，但是，洗車場地不太好找：在停車場洗車污水橫流，影響到臨近的車輛，導致臨近車輛的司乘人員的腳底弄臟，影響車內的整潔，甚至濕滑的地面容易導致摔傷的風險，導致鄰里糾分;如果在馬路上洗車，也存在導致清潔工清掃后的整潔地面出現污跡和灰塵，也存在導致行人摔傷風險。

　　發明內容

　　為減少洗車給別人帶來的不便，本發明設計一種洗車污水的引流裝置。

　　本發明實現發明目的采用的技術方案是：一種洗車污水的引流裝置，包括一張長方形橡筋膜，其特征是：橡筋膜的每個角都用一個支撐架支撐起來，即橡筋膜有四個角、支撐架有四個，其中兩個支撐架之間的距離小于另外兩個支撐架之間距離，使橡筋膜的三個邊處于繃直狀態并高于地面，另外的一個邊貼近地面。

　　橡筋膜的長度為5-7米，寬為2-2.5米，厚度為0.5-2毫米。支撐架的高度為10-20厘米。支撐架由底部的支撐平面和固定在支撐平面中心的支撐柱組成，橡筋膜的每個角都有一個囊狀物，每個支撐架的支撐柱插入其中一個囊狀物。橡筋膜的中心有一個圓孔，圓孔的下方連通一根管道。橡筋膜的邊緣有一個漏斗，漏斗的外側邊緣上翹。

　　本發明的有益效果：能夠導流污水到下水道或者綠化帶，減少家用洗車對環境或者鄰里帶來的不便或者傷害，因為洗車污水主要是泥沙，對于綠化帶而言，其實就是泥土和水，洗車污水相當于對綠化帶澆水，家用洗車的水量本身不大，大致在20升左右，綠化帶是可以消納的，因此是可以將洗車污水導流到綠化帶;裝置的成本不高，重量不大，橡筋有彈性、能夠變形，因此能夠適合于大多數的平坦的路面，使裝置實用范圍較大，有普適性。能夠節約家用洗車的時間和減少地理位置的限制;節約家庭成本。
