公布日：2023.12.15
申請日：2023.08.28
分類號：C02F9/00(2023.01)I;B01D33/01(2006.01)I;B01D46/54(2006.01)I;B01D46/90(2022.01)I;B01D46/88(2022.01)I;C02F1/00(2023.01)N;C02F1/36(2023.01)N
摘要
本發明公開一種鍋爐連排廢水氣化回收利用裝置，包括過濾箱和氣化箱，過濾箱和氣化箱之間連接有輸水管且輸水管上安裝有水泵；本發明通過第一電機驅動雜質過濾網板循環上下位移，以利用雜質過濾網板的上下晃動來阻止連排廢水中雜質的吸附，使雜質過濾網板不易被堵塞，且通過在豎隔板兩側均設置集氣漏斗，并在集氣漏斗頂部設置金屬膜過濾板對混合氣體中的含鹽固體顆粒進行過濾攔截，從而在其中一側金屬膜過濾板進行含鹽固體顆粒過濾攔截的同時能對另一側金屬膜過濾板進行清理，無需停機操作，另外通過在金屬膜過濾板兩側外壁開設插孔，并在集氣漏斗兩側內壁的上部設置可回彈復位的插銷對金屬膜過濾板卡接定位，進一步提高連排廢水回收利用效率。
權利要求書

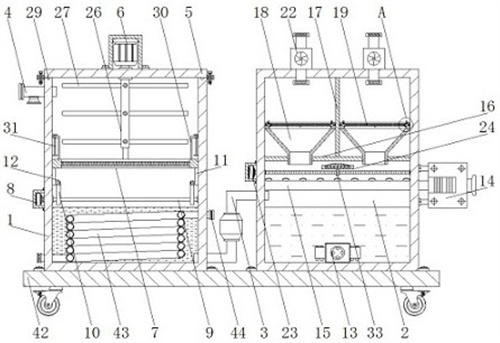

1.一種鍋爐連排廢水氣化回收利用裝置，其特征在于：包括過濾箱（1）和氣化箱（2），所述過濾箱（1）和氣化箱（2）之間連接有輸水管（3）且輸水管（3）上安裝有水泵，所述過濾箱（1）內部下方設有熱回收機構，所述過濾箱（1）遠離氣化箱（2）的一側固定有進水管（4），所述過濾箱（1）頂端設有箱蓋（5），所述箱蓋（5）底端設有通過馬達（6）驅動旋轉的攪拌機構，所述過濾箱（1）內部滑動連接有與之內壁貼合的雜質過濾網板（7），所述雜質過濾網板（7）下方設有通過第一電機（8）驅動旋轉的轉軸（9），所述轉軸（9）兩側均套接有凸輪（10），所述雜質過濾網板（7）底端兩側均固定有頂桿（11），兩組所述頂桿（11）相對一側均轉動連接有與凸輪（10）抵觸的滾輪（12）；所述氣化箱（2）內部底端固定有超聲波水霧發生器（13），所述氣化箱（2）遠離過濾箱（1）一側的外壁固定有蒸汽發生器（14），所述蒸汽發生器（14）的輸出端固定有貫穿至氣化箱（2）內部的蒸汽輸出管（15），所述蒸汽輸出管（15）上方設有橫隔板（16），所述橫隔板（16）頂端固定有豎隔板（17），所述豎隔板（17）兩側均設有貫穿橫隔板（16）的集氣漏斗（18），所述集氣漏斗（18）頂部嵌合有金屬膜過濾板（19），所述金屬膜過濾板（19）兩側外壁均開設有插孔（20），所述集氣漏斗（18）兩側內壁的上部均設有可回彈復位的插銷（21），所述金屬膜過濾板（19）上方設有安裝于氣化箱（2）頂端的抽風機（22），所述橫隔板（16）下方設有通過第二電機（23）驅動位移的支撐板（24），所述支撐板（24）頂端通過彈簧伸縮件連接有與集氣漏斗（18）底端進氣口適配的弧形密封膠墊（25）。
2.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述攪拌機構包括攪拌桿（26）和對稱固定于攪拌桿（26）兩側的攪拌葉（27），所述馬達（6）通過螺栓固定于箱蓋（5）頂端，所述馬達（6）的輸出端通過軸承貫穿箱蓋（5）并與攪拌桿（26）固定連接。
3.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述過濾箱（1）和箱蓋（5）兩側外壁均焊接有安裝塊（28），上下相鄰兩組所述安裝塊（28）上共同螺紋貫穿有固定螺栓，所述箱蓋（5）底端固定有密封圈（29），所述過濾箱（1）頂端開設有與密封圈（29）適配的密封槽。
4.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述雜質過濾網板（7）頂端兩側均固定有L形吊板（30），所述L形吊板（30）頂端滑動貫穿有滑桿（31），所述滑桿（31）上下兩端均固定有焊接于過濾箱（1）內壁的固定塊。
5.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述第二電機（23）的輸出端通過軸承貫穿至氣化箱（2）內部并固定有絲桿（32），所述絲桿（32）上螺紋套接有固定于支撐板（24）底端的螺紋塊（33），所述螺紋塊（33）前后兩側均設有固定于支撐板（24）底端的滑塊（34），所述滑塊（34）上滑動貫穿有固定于氣化箱（2）內壁的限位桿（35）。
6.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述支撐板（24）頂端開設有與弧形密封膠墊（25）適配的凹槽（36），所述彈簧伸縮件包括固定于凹槽（36）內部底端的套管（37）和固定于支撐板（24）底端的伸縮桿（38），所述伸縮桿（38）底端位于套管（37）內部并通過限位彈簧與套管（37）內部底端連接。
7.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述集氣漏斗（18）兩側內壁的上部均開設有與插銷（21）適配的空槽（39），所述空槽（39）遠離插孔（20）一側的內壁通過線性彈簧與插銷（21）連接，所述插銷（21）頂端固定有滑動貫穿集氣漏斗（18）頂端的撥桿（40），所述金屬膜過濾板（19）底端設有固定于集氣漏斗（18）內壁上的支撐塊。
8.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述氣化箱（2）正面的上部對稱鉸接安裝有與金屬膜過濾板（19）適配的密封箱門（41），所述氣化箱（2）正面的下部固定有人孔，所述過濾箱（1）正面固定有透明觀察窗，所述過濾箱（1）和氣化箱（2）底端通過螺栓共同固定有底板（42），所述底板（42）底端對稱固定有萬向輪。
9.根據權利要求1所述的一種鍋爐連排廢水氣化回收利用裝置，其特征在于：所述熱回收機構包括設于過濾箱（1）內部下方的熱交換盤管（43），所述熱交換盤管（43）的進水口和出水口均貫穿至過濾箱（1）外部并固定有快速接頭（44）。
發明內容
針對上述問題，本發明的目的在于提出一種鍋爐連排廢水氣化回收利用裝置，解決現有的鍋爐連排廢水回收利用裝置在對連排廢水進行回收利用的過程中不能對雜質過濾組件上過濾攔截的雜質進行實時清理，導致雜質過濾組件容易發生堵塞，以及需要定期停機并對濾膜組件上吸附的鹽離子進行清理收集，濾膜組件也大都通過螺栓固定式安裝在裝置內部，不便于拆裝的問題。
為了實現本發明的目的，本發明通過以下技術方案實現：一種鍋爐連排廢水氣化回收利用裝置，包括過濾箱和氣化箱，所述過濾箱和氣化箱之間連接有輸水管且輸水管上安裝有水泵，所述過濾箱內部下方設有熱回收機構，所述過濾箱遠離氣化箱的一側固定有進水管，所述過濾箱頂端設有箱蓋，所述箱蓋底端設有通過馬達驅動旋轉的攪拌機構，所述過濾箱內部滑動連接有與之內壁貼合的雜質過濾網板，所述雜質過濾網板下方設有通過第一電機驅動旋轉的轉軸，所述轉軸兩側均套接有凸輪，所述雜質過濾網板底端兩側均固定有頂桿，兩組所述頂桿相對一側均轉動連接有與凸輪抵觸的滾輪；所述氣化箱內部底端固定有超聲波水霧發生器，所述氣化箱遠離過濾箱一側的外壁固定有蒸汽發生器，所述蒸汽發生器的輸出端固定有貫穿至氣化箱內部的蒸汽輸出管，所述蒸汽輸出管上方設有橫隔板，所述橫隔板頂端固定有豎隔板，所述豎隔板兩側均設有貫穿橫隔板的集氣漏斗，所述集氣漏斗頂部嵌合有金屬膜過濾板，所述金屬膜過濾板兩側外壁均開設有插孔，所述集氣漏斗兩側內壁的上部均設有可回彈復位的插銷，所述金屬膜過濾板上方設有安裝于氣化箱頂端的抽風機，所述橫隔板下方設有通過第二電機驅動位移的支撐板，所述支撐板頂端通過彈簧伸縮件連接有與集氣漏斗底端進氣口適配的弧形密封膠墊。
進一步改進在于：所述攪拌機構包括攪拌桿和對稱固定于攪拌桿兩側的攪拌葉，所述馬達通過螺栓固定于箱蓋頂端，所述馬達的輸出端通過軸承貫穿箱蓋并與攪拌桿固定連接。
進一步改進在于：所述過濾箱和箱蓋兩側外壁均焊接有安裝塊，上下相鄰兩組所述安裝塊上共同螺紋貫穿有固定螺栓，所述箱蓋底端固定有密封圈，所述過濾箱頂端開設有與密封圈適配的密封槽。
進一步改進在于：所述雜質過濾網板頂端兩側均固定有L形吊板，所述L形吊板頂端滑動貫穿有滑桿，所述滑桿上下兩端均固定有焊接于過濾箱內壁的固定塊。
進一步改進在于：所述第二電機的輸出端通過軸承貫穿至氣化箱內部并固定有絲桿，所述絲桿上螺紋套接有固定于支撐板底端的螺紋塊，所述螺紋塊前后兩側均設有固定于支撐板底端的滑塊，所述滑塊上滑動貫穿有固定于氣化箱內壁的限位桿。
進一步改進在于：所述支撐板頂端開設有與弧形密封膠墊適配的凹槽，所述彈簧伸縮件包括固定于凹槽內部底端的套管和固定于支撐板底端的伸縮桿，所述伸縮桿底端位于套管內部并通過限位彈簧與套管內部底端連接。
進一步改進在于：所述集氣漏斗兩側內壁的上部均開設有與插銷適配的空槽，所述空槽遠離插孔一側的內壁通過線性彈簧與插銷連接，所述插銷頂端固定有滑動貫穿集氣漏斗頂端的撥桿，所述金屬膜過濾板底端設有固定于集氣漏斗內壁上的支撐塊。
進一步改進在于：所述氣化箱正面的上部對稱鉸接安裝有與金屬膜過濾板適配的密封箱門，所述氣化箱正面的下部固定有人孔，所述過濾箱正面固定有透明觀察窗，所述過濾箱和氣化箱底端通過螺栓共同固定有底板，所述底板底端對稱固定有萬向輪。
進一步改進在于：所述熱回收機構包括設于過濾箱內部下方的熱交換盤管，所述熱交換盤管的進水口和出水口均貫穿至過濾箱外部并固定有快速接頭。
本發明的有益效果為：本發明在鍋爐連排廢水回收利用的過程中通過第一電機驅動轉軸帶動凸輪轉動，凸輪轉動的同時頂桿底端的滾輪順著凸輪滾動，并帶動雜質過濾網板循環上下位移，以利用雜質過濾網板的上下晃動來阻止連排廢水中雜質的吸附，使雜質過濾網板不易被堵塞，從而能保證連排廢水的正常回收利用工作；且通過在豎隔板兩側均設置集氣漏斗，并在集氣漏斗頂部設置金屬膜過濾板對混合氣體中的含鹽固體顆粒進行過濾攔截，從而在其中一側金屬膜過濾板進行含鹽固體顆粒過濾攔截的同時能對另一側金屬膜過濾板進行清理，從而無需停機操作，一定程度上提高連排廢水回收利用效率；另外通過在金屬膜過濾板兩側外壁開設插孔，并在集氣漏斗兩側內壁的上部設置可回彈復位的插銷對金屬膜過濾板進行卡接定位，從而便于對金屬膜過濾板進行便捷的拆裝，進而進一步提高連排廢水回收利用效率，使用方便。
（發明人：袁克;劉登亮）
