公布日：2023.11.03
申請日：2023.08.21
分類號：C02F9/00(2023.01)I;C02F1/00(2023.01)N;C02F1/24(2023.01)N;C02F1/50(2023.01)N;C02F3/10(2023.01)N;C02F103/20(2006.01)N
摘要
本發明公開了一種基于人工智能養殖污水一體化處理裝置及方法，包括：承載框架、輸送罐、輸送裝置、固態收集罐、處理罐、接收罐，所述承載框架對裝置進行承載固定；所述輸送罐固定在承載框架上，內部設有攪拌打散軸；所述輸送裝置呈傾斜設置，與承載框架固定連接，偏下的一端固定在輸送罐的底部；所述固態收集罐設置在輸送裝置偏上的一端底部；所述處理罐固定在輸送裝置的底部；所述接收罐設置在處理罐的一側。與現有技術相比，本發明可對初始污水進行快速固液分離處理，在對其進行沉淀處理時，可對容器底部的沉淀及時清理，以便于容器的多次持續使用，減少污水轉移次數，簡化設備整體，提高一體化污水處理設備的處理效率。
權利要求書

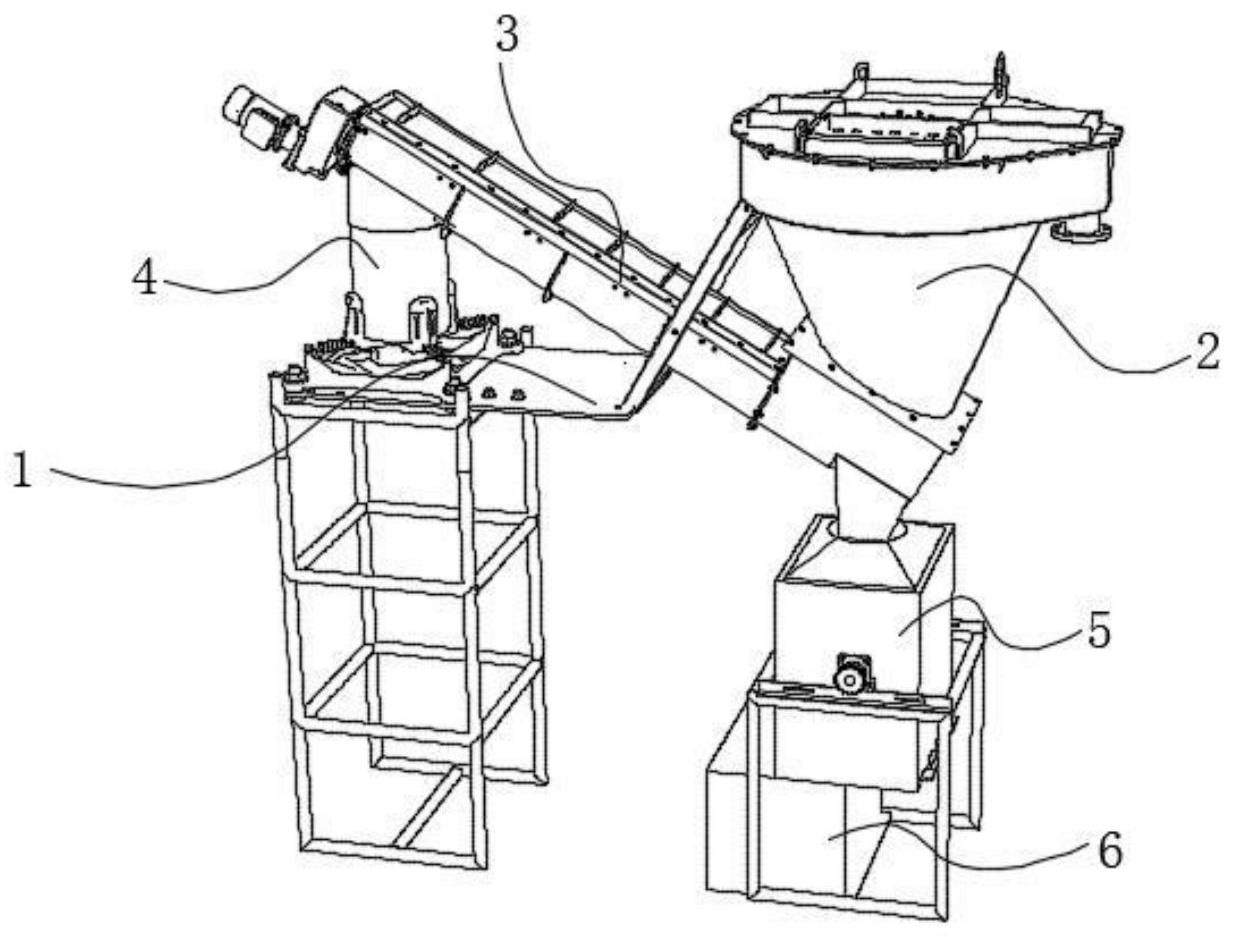

1.一種基于人工智能養殖污水一體化處理裝置，其特征在于：包括：承載框架(1)，對裝置進行承載固定；輸送罐(2)，固定在承載框架(1)上，內部設有攪拌打散軸；輸送裝置(3)，呈傾斜設置，與承載框架(1)固定連接，偏下的一端固定在輸送罐(2)的底部；固態收集罐(4)，設置在輸送裝置(3)偏上的一端底部；處理罐(5)，固定在輸送裝置(3)的底部；接收罐(6)，設置在處理罐(5)的一側。
2.根據權利要求1所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述輸送裝置(3)包括：接收口(31)，與輸送罐(2)的底部固定連接；輸送通道(32)，呈傾斜設置，偏下的一端的頂部與接收口(31)固定連接；輸送螺桿(33)，轉動設置在輸送通道(32)內；傳送接口(34)，固定在輸送通道(32)的底部，與處理罐(5)固定連接；排出口(35)，位于輸送通道(32)偏上一端的底部，與固態收集罐(4)相連接；轉動電機(36)，固定在輸送通道(32)的一端，與輸送螺桿(33)固定連接。
3.根據權利要求2所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述輸送通道(32)設有過濾內壁(321)和引導外壁(322)，所述過濾內壁(321)為鏤空結構，與輸送螺桿(33)相貼合，與輸送通道(32)偏下的一端固定連接；所述引導外壁(322)設置在過濾內壁(321)的外側，兩端均不與輸送通道(32)相連接。
4.根據權利要求1所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述處理罐(5)包括：罐體(51)，固定在承載框架(1)上，頂部與傳送接口(34)固定連接；攪拌組件(52)，設置在罐體(51)內部；沉淀收集組件(53)，固定在罐體(51)的底部。
5.根據權利要求4所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述罐體(51)的兩側設有直線分布的多個貫通口(511)，一側貫通口(511)連接有管道(512)，另一側貫通口(511)滑動設有移動開合件(513)。
6.根據權利要求5所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述移動開合件(513)與貫通口(511)滑動連接，內部為中空結構，底面與移動方向上的一面與貫通口(511)相連通。
7.根據權利要求4所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述攪拌組件(52)由攪拌軸(521)和驅動電機組成，所述攪拌軸(521)的兩端轉動設置在罐體(51)的側壁上，所述驅動電機與攪拌軸(521)固定連接，固定在罐體(51)的外壁上。
8.根據權利要求4所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述沉淀收集組件(53)包括：直板(531)，直線分布設有多個，固定在罐體(51)的底部，與貫通口(511)間隔設置；定位塊(532)，呈方型分布設有四個，固定在直板(531)的四角，與罐體(51)的內壁固定連接；轉動軸(533)，轉動設置在定位塊(532)上，且一端與外部鏈輪機構固定連接；轉動頁面(534)，固定在轉動軸(533)上，且同一直板(531)上兩個轉動頁面(534)的寬度之和與直板(531)的寬度相同；排污通道(535)，設置在相鄰的兩個直板(531)之間，與直板(531)的寬度相同。
9.根據權利要求8所述的一種基于人工智能養殖污水一體化處理裝置，其特征在于：所述轉動軸(533)與鏈輪機構相連接，所述鏈輪機構設有兩組，轉動方向相反，且兩組鏈輪機構連接的轉動軸(533)間隔設置。
10.根據權利要求1-9任意一項所述的一種基于人工智能養殖污水一體化處理裝置的使用方法，其特征在于：包括如下步驟：S1：待處理養殖污水首先進入輸送罐(2)中，通過攪拌打散軸將養殖污水中堆積在一起的大型固體物進行打散，然后輸送到輸送裝置(3)中；S2：接著轉動電機(36)啟動，通過輸送螺桿(33)帶動養殖污水在輸送通道(32)內向上移動，進行固液分離；S3：固液分離后的養殖污水進入處理罐(5)中，對其進行沉淀處理，由底部沉淀收集組件(53)配合貫通口(511)將沉淀排出；S4：然后將處理罐(5)中的養殖污水引入水解酸化池內，在水解處理后，進行氣浮處理，然后重新引入處理罐5內；S5：在處理罐(5)內對氣浮處理后的養殖污水進行再次沉淀處理，通過沉淀收集組件(53)將沉淀排出得到清液；S6：將養殖污水清液引入接觸消毒池內，消毒劑對養殖污水進行殺菌消毒處理后排放。
發明內容
為實現上述目的，本發明提供如下技術方案：一種基于人工智能養殖污水一體化處理裝置，包括：
承載框架，對裝置進行承載固定；
輸送罐，固定在承載框架上，內部設有攪拌打散軸；
輸送裝置，呈傾斜設置，與承載框架固定連接，偏下的一端固定在輸送罐的底部；
固態收集罐，設置在輸送裝置偏上的一端底部；
處理罐，固定在輸送裝置的底部；
接收罐，設置在處理罐的一側。
進一步的，作為優選，所述輸送裝置包括：
接收口，與輸送罐的底部固定連接；
輸送通道，呈傾斜設置，偏下的一端的頂部與接收口固定連接；
輸送螺桿，轉動設置在輸送通道內；
傳送接口，固定在輸送通道的底部，與處理罐固定連接；
排出口，位于輸送通道偏上一端的底部，與固態收集罐相連接；
轉動電機，固定在輸送通道的一端，與輸送螺桿固定連接。也就是說，當養殖污水經輸送罐后，其污水內多個固體物質粘合在一起的大型固體物在攪拌打散軸的作用下進行分散，以避免對設備造成堵塞，進而當養殖污水進入輸送裝置后，部分養殖污水直接經傳送接口進入到處理罐中，其余養殖污水及固體物質在轉動電機的作用下，通過輸送螺桿帶動在輸送通道內向上移動，進行固液分離，將固體物質經排出口轉移到固態收集罐內，液態污水沿輸送通道向下流動經傳送接口進入到處理罐中。
進一步的，作為優選，所述輸送通道設有過濾內壁和引導外壁，所述過濾內壁為鏤空結構，與輸送螺桿相貼合，與輸送通道偏下的一端固定連接；所述引導外壁設置在過濾內壁的外側，兩端均不與輸送通道相連接。當轉動電機帶動輸送螺桿在輸送通道內轉動，帶動養殖污水抬升時，部分固液混合的養殖污水跟隨輸送螺桿向上移動，進而在過濾內壁的作用下，液態污水透過過濾內壁，在引導外壁上流向傳送接口，經傳送接口進入處理罐中，進而固體物質在輸送螺桿的帶動下，將排出口進入固態收集罐中。
進一步的，作為優選，所述處理罐包括：
罐體，固定在承載框架上，頂部與傳送接口固定連接；
攪拌組件，設置在罐體內部；
沉淀收集組件，固定在罐體的底部。當固液分離后的養殖污水進入處理罐后，在攪拌組件的作用下，可將養殖污水與反應試劑進行充分混合處理，加速反應，提高處理效率，在沉淀收集組件的作用下，將處理罐底部的沉淀物及時進行排出，無需更換新的反應罐進行過濾處理，減少處理環節，增加設備利用效率。
進一步的，作為優選，所述罐體的兩側設有直線分布的多個貫通口，一側貫通口連接有管道，另一側貫通口滑動設有移動開合件。當需要將罐體底部沉淀排出時，對沉淀收集組件進行封閉，然后通過管道向貫通口和沉淀收集組件進行加壓，進而在壓力作用下，移動開合件在貫通口上向罐體外側滑動，將沉淀排出，在撤去管道中的壓力時，移動開合件自動復位，對貫通口進行封閉。
進一步的，作為優選，所述移動開合件與貫通口滑動連接，內部為中空結構，底面與移動方向上的一面與貫通口相連通。也就是說，在對罐體的底部沉淀進行排出時，沉淀收集組件進行封閉，對管道進行加壓時，移動開合件自貫通口中滑出，同時沉淀物自沉淀收集組件進入移動開合件內，自移動開合件的底部落下，進入接收罐中。
進一步的，作為優選，所述攪拌組件由攪拌軸和驅動電機組成，所述攪拌軸的兩端轉動設置在罐體的側壁上，所述驅動電機與攪拌軸固定連接，固定在罐體的外壁上。在驅動電機的帶動下，攪拌軸轉動，對處理罐中的養殖污水進行持續攪拌混合，加快反應速率，提高凈化效率。
進一步的，作為優選，所述沉淀收集組件包括：
直板，直線分布設有多個，固定在罐體的底部，與貫通口間隔設置；
定位塊，呈方型分布設有四個，固定在直板的四角，與罐體的內壁固定連接；
轉動軸，轉動設置在定位塊上，且一端與外部鏈輪機構固定連接；
轉動頁面，固定在轉動軸上，且同一直板上兩個轉動頁面的寬度之和與直板的寬度相同；
排污通道，設置在相鄰的兩個直板之間，與直板的寬度相同。在進行沉淀前，排污通道處于開放狀態，此時轉動頁面與直板相貼合，當沉淀之后，進行排出時，由轉動軸帶動同一直板上的轉動頁面向相反的方向轉動，進而帶動轉動頁面對排污通道進行封閉，然后通過管道對排污通道加壓，將沉淀物通過移動開合件排出。
進一步的，作為優選，所述轉動軸與鏈輪機構相連接，所述鏈輪機構設有兩組，轉動方向相反，且兩組鏈輪機構連接的轉動軸間隔設置。在兩組鏈輪機構的帶動下，使同一直板上的兩個轉動軸在定位塊上反向轉動，帶動轉動頁面對兩側的排污通道進行封閉，反之兩組鏈輪機構調換轉動方向，使轉動頁面534自排污通道處向直板處轉動，將排污通道打開，便于對沉淀物進行收集。
一種基于人工智能養殖污水一體化處理裝置的使用方法，包括如下步驟：
S1：待處理養殖污水首先進入輸送罐中，通過攪拌打散軸將養殖污水中堆積在一起的大型固體物進行打散，然后輸送到輸送裝置中；
S2：接著轉動電機啟動，通過輸送螺桿帶動養殖污水在輸送通道內向上移動，部分固液混合的養殖污水跟隨輸送螺桿向上移動，進而在過濾內壁的作用下，液態污水透過過濾內壁，在引導外壁上流向傳送接口，經傳送接口進入處理罐中，進而固體物質在輸送螺桿的帶動下，將排出口進入固態收集罐中，完成固液分離；
S3：固液分離后的養殖污水進入處理罐中，此時沉淀收集組件中排污通道處于開放狀態，然后對其進行沉淀處理后，由外部兩組鏈輪機構帶動轉動軸轉動，使轉動頁面緩慢對排污通道進行密封，同時將位于轉動頁面上的沉淀緩慢轉移到排污通道內，進而對管道進行加壓，配合底部沉淀收集組件和貫通口將沉淀排出；
S4：然后將處理罐中的養殖污水引入水解酸化池內，水解酸化池內設置有彈性填料，采用曝氣機進行攪拌混合，對水解酸化池內的污染物進行分解，降低廢水中污染物濃度，在水解處理后，然后進行氣浮處理，將養殖污水中的微顆粒物去除，然后重新引入處理罐內；
S5：在處理罐內對氣浮處理后的養殖污水進行再次沉淀處理，通過沉淀收集組件將沉淀排出得到清液；
S6：將養殖污水清液引入接觸消毒池內，消毒劑對養殖污水進行殺菌消毒處理后排放。
與現有技術相比，本發明的有益效果是：
本發明中，通過輸送罐的設置對污水進行攪拌打散處理，預防多個固體物質粘合在一起，對設備造成損壞，在輸送裝置的作用下，將污水整體抬升，且在抬升過程中，進行固液分離，將固體廢棄物移動到固態收集罐中。
本發明中，通過處理罐對污水進行沉淀，將細小的雜質沉入罐底，通過沉淀收集組件進行及時的排出，以便于處理罐的持續使用，且在攪拌組件的作用下，可協助污水與調節試劑進行充分反應，以去除污水內部的有機物，若產生沉淀，可由沉淀收集組件及時排出。
（發明人：方正）
